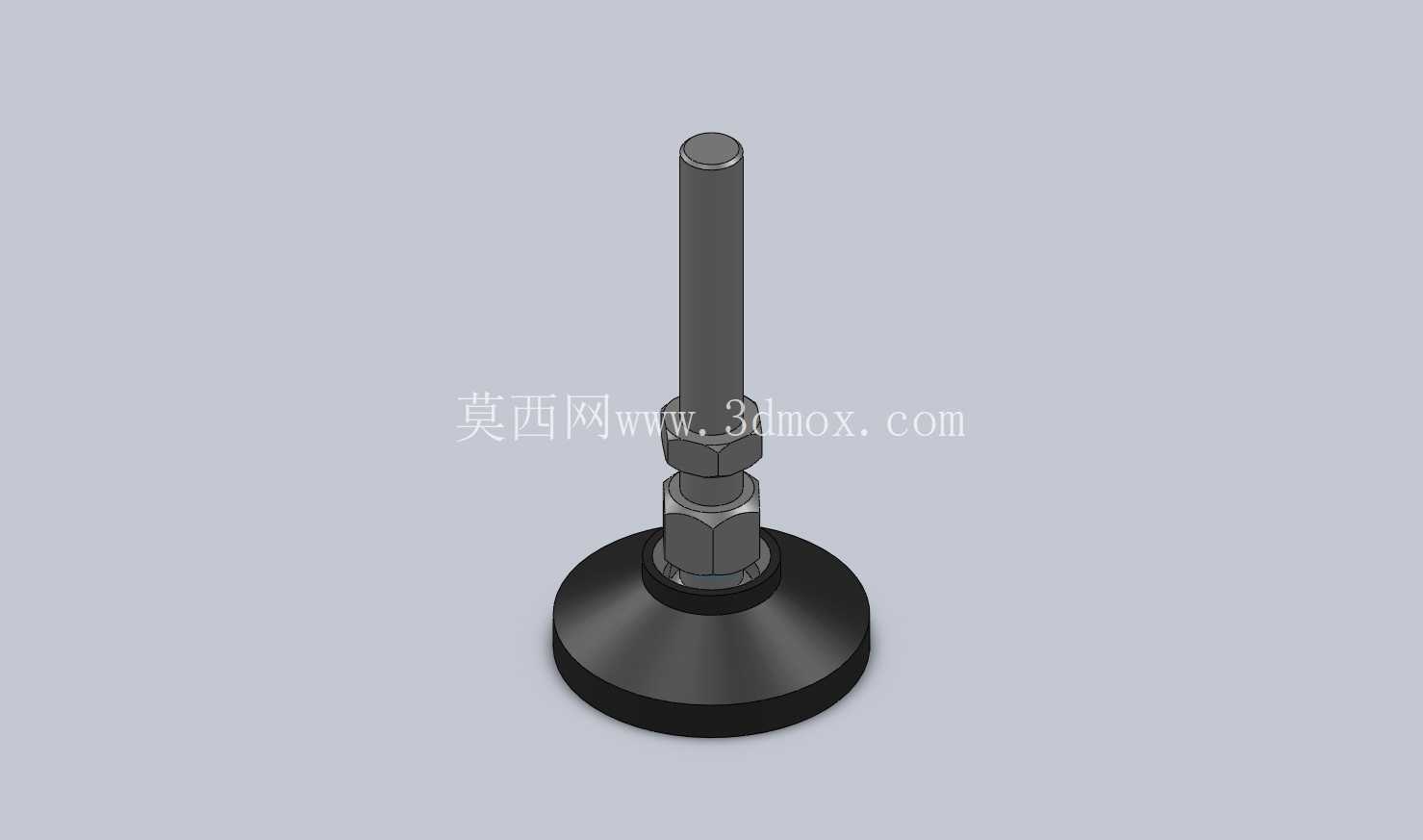

可调节支撑脚重型设备调平结构

在工业生产车间、自动化生产线、仓储设备以及各类商用家具的安装部署场景中，地面的平整度误差始终是影响设备运行稳定性、安装精度的核心因素之一，这类可调支撑脚正是为抵消地面不平偏差、实现设备水平校准而设计的通用支撑部件。不同于固定式支撑脚垫，该结构采用螺杆与底座组合的调节形式，通过螺纹副的旋合长度变化来调整单支支撑点的高度，单支调节行程可覆盖常规车间地面30mm以内的高低差，无需额外垫塞垫片，调整过程无需抬升整台设备，仅用扳手卡住螺杆中部的六角锁紧位即可转动调节，操作便捷性远高于传统固定支撑结构。

从结构设计逻辑来看，底部采用大直径圆盘式底座，接触面积远大于同规格螺杆直抵地面的结构，能够有效降低支撑点对地面的压强，避免环氧地坪、实木地板、瓷砖等易损地面被压出凹痕，同时圆盘底面做了微弧过渡处理，即使地面存在微小坡度，底座也能与地面保持充分贴合，不会出现局部点接触导致的支撑晃动问题。螺杆部分采用标准粗牙螺纹设计，螺距选择兼顾了调节效率与锁紧可靠性，粗牙螺纹的导程更大，调整高度时转动圈数更少，同时螺纹的自锁性能足以承受常规静态载荷，配合中部的六角锁紧螺母，在高度调整到位后可将螺母旋紧抵靠在设备安装板底面，彻底消除螺纹间隙，避免设备运行过程中因振动导致螺杆回转、高度偏移的问题。

在安装边界方面，这类支撑脚的安装方式极为灵活，螺杆顶端可根据设备安装板的结构选择穿板固定或螺纹旋入固定两种形式：若设备底部预留光孔，可直接将螺杆穿过安装孔后在上方用螺母锁紧；若设备底部预制螺纹孔，可直接将螺杆旋入孔内固定，无需额外加工适配结构。底座直径的设计充分考虑了偏载受力情况，当设备重心存在小幅偏移时，大直径底座的支撑反力分布更均匀，不会出现侧翻风险，螺杆长度的选型可根据设备底部离地间隙要求灵活匹配，常规规格可满足100-200mm的离地高度需求，既能够给设备底部预留布线、通风、清洁的空间，也不会因支撑过高导致整体重心上移影响稳定性。

从实际应用场景出发，这类支撑脚广泛适配各类中小型工业设备，比如皮带输送机的机架支撑、自动化检测设备的底部调平、仓储货架的立柱支撑、工业工作台的脚座安装，甚至商用厨房设备、实验室操作台、重型办公家具的调平支撑都可使用。不同于脚轮的移动属性，这类支撑脚属于静态固定支撑部件，承载能力远高于同尺寸的万向脚轮，单支额定载荷可覆盖数百公斤级别，多支组合使用即可支撑数吨重的设备，同时金属材质的底座与螺杆具备优异的耐油污、耐磨损性能，在车间多油污、多粉尘的环境下长期使用也不会出现锈蚀、卡滞问题，调节螺纹副即使沾染少量粉尘，也可通过全程转动带出杂质，不会出现调节卡死的情况。

在建模细节处理上，该结构完整还原了螺纹的实际旋合关系，锁紧螺母与螺杆的配合间隙、底座与螺杆下端的连接结构都做了符合实际加工工艺的处理，没有出现建模过程中常见的零件干涉、螺纹错位问题，底座的边缘做了合理的倒角处理，既符合实际五金零件的加工去毛刺工艺，也避免了尖锐边缘划伤安装人员的风险。整个结构没有多余的冗余设计，所有特征都服务于调平、支撑、锁紧的核心功能，零件数量极少，后期维护更换成本极低，仅需更换磨损的螺杆或底座即可完成维修，无需整体更换支撑组件，对于设备选型人员来说，这类标准化的支撑部件无需额外开模定制，可直接根据载荷、调节行程、安装螺纹尺寸选型采购，大幅缩短设备的设计与生产周期。
