KTR型塑料输送辊结构设计方案

　　在轻工包装、食品加工、电商仓储分拣以及日化产品生产线的辊道输送环节，塑料材质的输送辊一直是兼顾轻量化与耐腐需求的核心承载部件，本次涉及的KTR型塑料辊，就是针对中轻载连续输送场景开发的专用辊道构件。不同于常规钢制辊筒的厚重结构，这款塑料辊在设计之初就瞄准了输送段频繁启停、输送物料单重不超过50kg、输送线速度控制在0.2-1.2m/s的工况，整体结构采用改性增强聚丙烯作为辊身主体材质，内部嵌套钢制轴承安装衬套，既保留了塑料材质自重轻、运行噪音低、不会划伤输送件表面的优势，又解决了纯塑料件轴承位易磨损、安装同轴度不足的问题。

　　从实际应用场景来看，这类塑料辊常被布置在包装线的成品输出段、仓储分拣线的格口导流段、食品加工线的物料过渡段，尤其是在有潮湿环境、弱腐蚀介质接触的工位，塑料辊身不会像钢辊那样出现锈迹污染输送物料的问题，也不需要像包胶辊那样定期更换表层胶面，日常维护仅需定期清理辊身表面附着的杂物即可，长期运行的维护成本比传统钢辊低40%左右。在结构设计思路上，这款辊件没有采用复杂的装配式结构，而是将辊身设计为中空等径圆柱结构，辊身两端的轴承位采用预埋注塑的方式将钢制衬套与塑料辊身结合为一体，衬套内孔加工有标准的轴承安装卡位，可适配常用的6000系列深沟球轴承，安装时仅需将轴承压入衬套后穿入固定轴，再通过轴端卡簧定位即可完成单根辊子的装配，不需要额外的焊接、车削二次加工，非常适合输送线厂家批量快速组装。

　　关于外形尺寸与安装边界，这款辊件的辊身外径做了标准化的尺寸适配，可匹配行业内通用的40mm、50mm两种主流辊径规格，辊身长度可根据输送线的幅宽需求在200mm-1200mm区间调整，两端安装轴的伸出长度统一为15mm，轴径适配12mm、15mm两种常用的辊道安装孔尺寸，安装时辊子的中心距需要根据输送物料的最小底面尺寸确定，通常控制在辊径的3-4倍区间，避免输送小件时出现卡料、物料下陷的问题。在功能特性上，这款塑料辊的辊身表面做了细微的磨砂防滑处理，既不会因为表面过于光滑导致输送物料打滑，也不会因为粗糙度过高刮伤软质包装的表面，辊身的圆跳动公差控制在0.3mm以内，高速运行时不会出现明显的径向跳动，输送过程的平稳性可以满足纸箱、塑料周转箱、软包装袋等常见输送物料的输送要求。

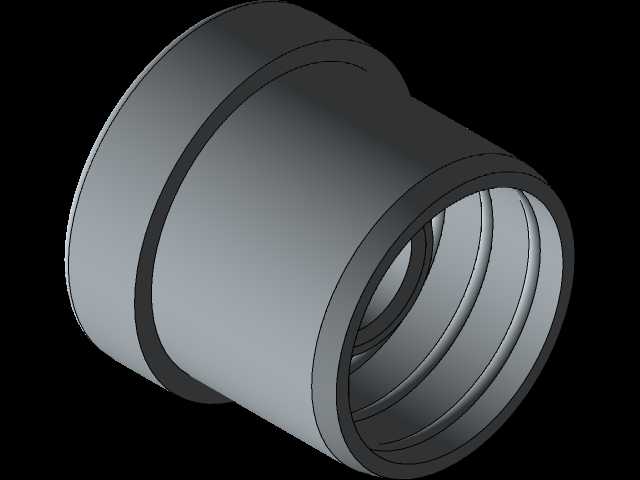

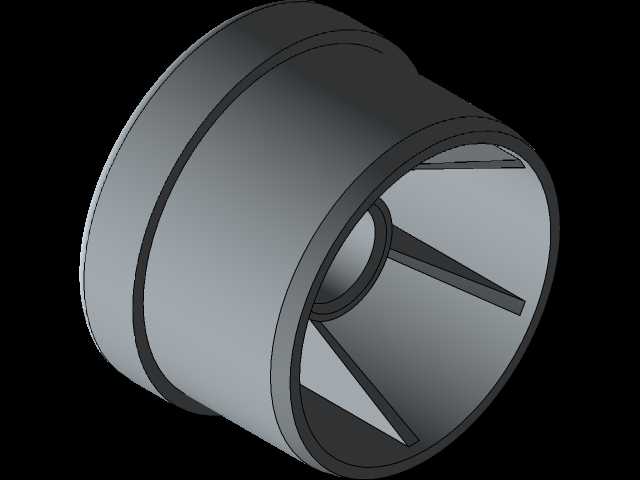

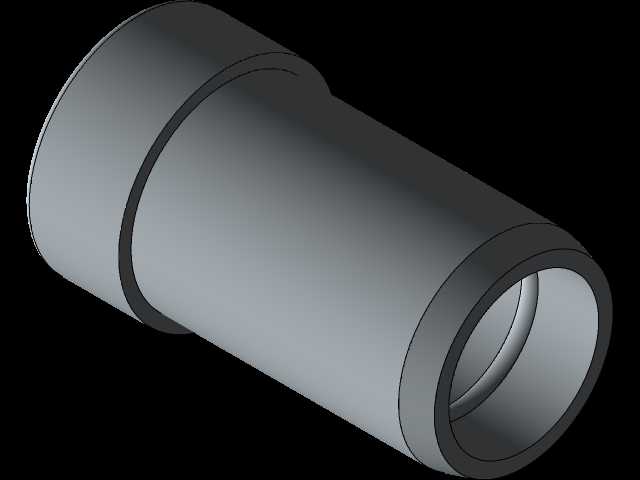

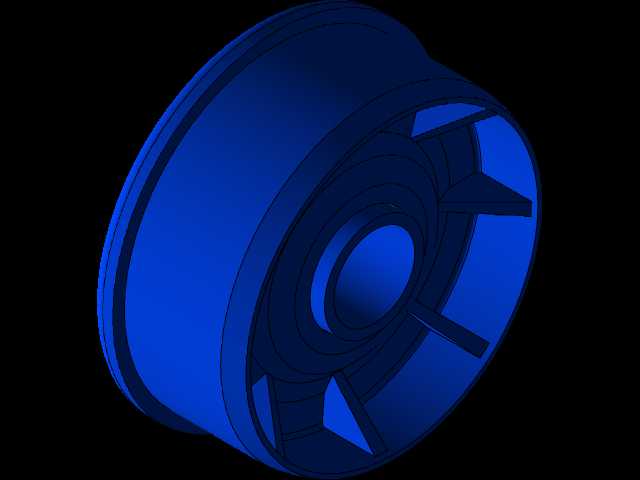

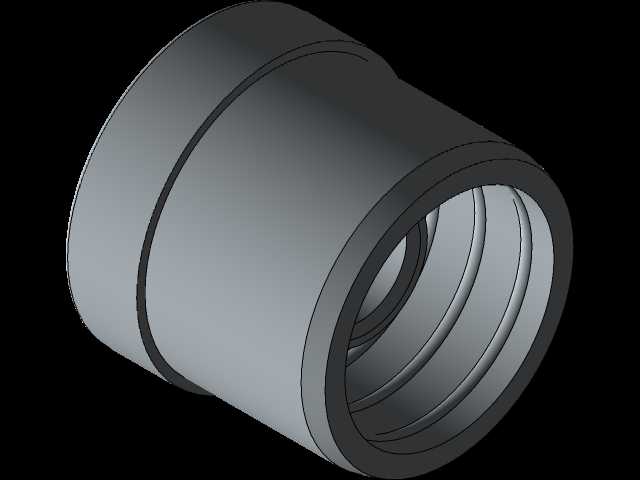

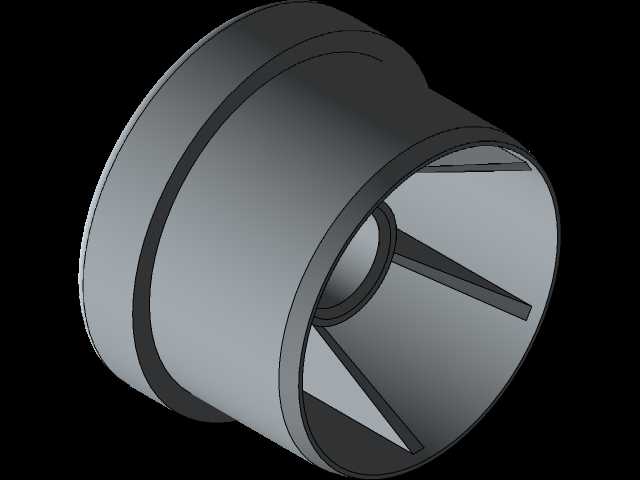

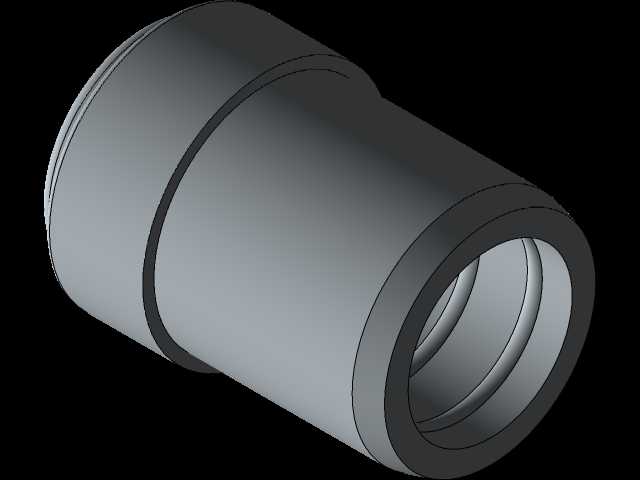

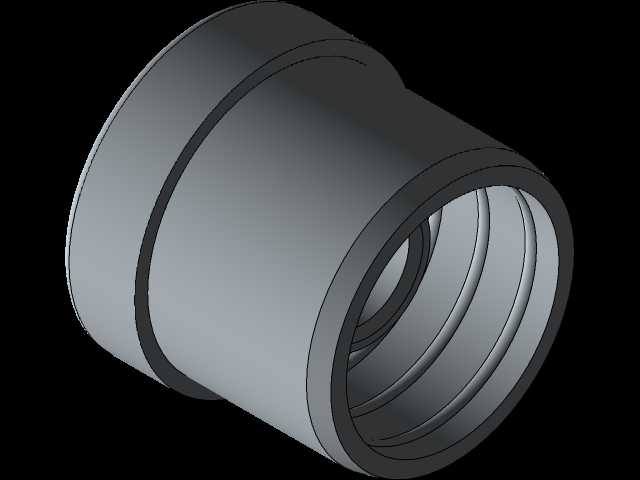

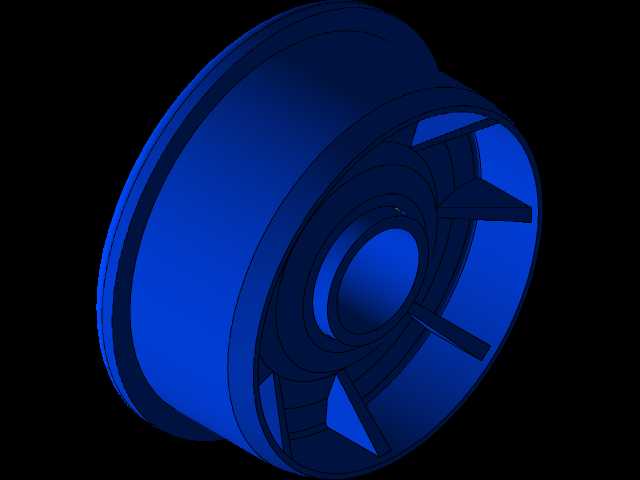

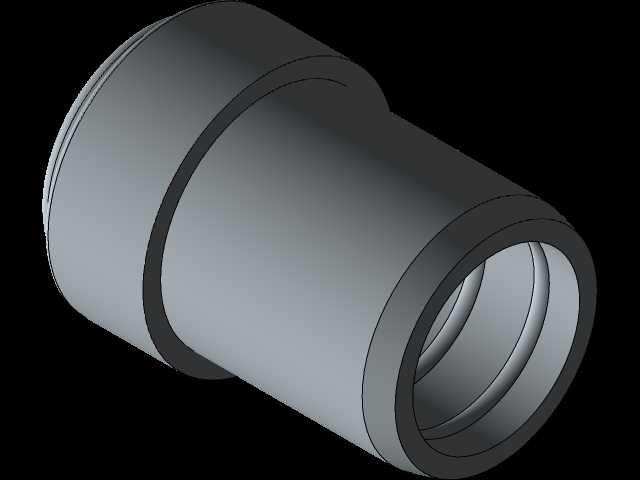

　　在实际选型匹配时，需要注意这款塑料辊的适用温度范围在-10℃到60℃之间，不能用于高温烘干段或者有强有机溶剂接触的工位，轴承的润滑采用长效润滑脂封装，正常工况下三年内不需要补充润滑脂，如果是在粉尘较多的车间使用，可以在轴承外侧加装防尘密封圈，避免粉尘进入轴承内部加剧磨损。从结构建模的角度来看，这款辊件的三维模型完整还原了辊身的中空壁厚、两端衬套的预埋结构、轴承位的卡位尺寸以及轴端的安装定位结构，建模时对辊身的脱模斜度做了合理的工艺预留，塑料辊身的壁厚控制在5mm，既保证了足够的结构强度，又不会因为壁厚过大导致注塑成型时出现缩痕、变形的问题，两端钢制衬套的嵌入深度为30mm，衬套外壁做了滚花处理，保证注塑后衬套与塑料辊身之间不会出现相对转动，传递扭矩时的连接可靠性可以满足中轻载输送的需求。

　　很多输送线设计人员在选型塑料辊时容易忽略辊身的静平衡要求，这款KTR型塑料辊在设计时就将辊身的壁厚均匀度控制在±0.2mm以内，组装后整体做了静平衡校正，辊子在最高线速度运行时的振动幅值控制在0.1mm以内，不会因为辊子自身的不平衡导致输送线出现共振、噪音过大的问题。另外在安装布局时，相邻辊子的高度差需要控制在0.5mm以内，避免输送物料时出现颠簸，尤其是输送玻璃瓶装、易倾倒的物料时，辊道的平面度调整直接影响输送的稳定性，这款辊件的安装轴端采用了可调式的弹簧压装结构，安装时可以快速卡入辊道支架的安装槽，后期更换辊件时不需要拆卸整段辊道的支架，仅需用工具压缩轴端弹簧即可取出旧辊更换新辊，现场维护的效率非常高。
