ER11弹性筒夹精密夹持结构设计

在数控加工、小型雕刻设备以及精密钻铣工位的装夹环节里，ER系列弹性筒夹是出镜率极高的夹持元件，ER11作为小规格筒夹的典型代表，主要适配小直径刀具、微型钻头以及细柄丝锥的装夹需求，常见于桌面级雕刻机、小型走心机、精密内孔磨床的主轴输出端。从实际使用场景来看，这类小规格筒夹的夹持稳定性直接决定了小径刀具的加工振纹控制效果，尤其是在0.5mm-7mm直径范围的刀具装夹中，筒夹的锥面贴合度、开槽的形变均匀性，都会直接传递到加工表面的粗糙度表现上。

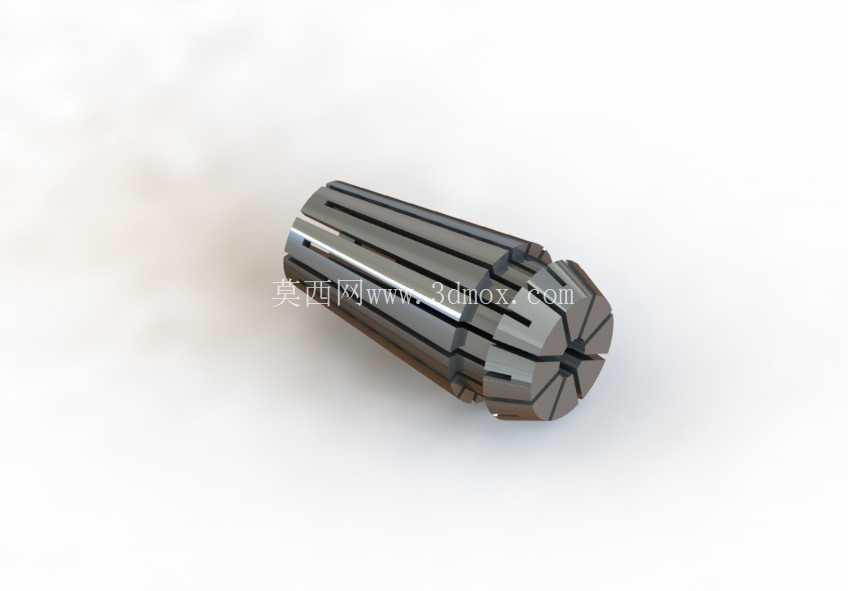

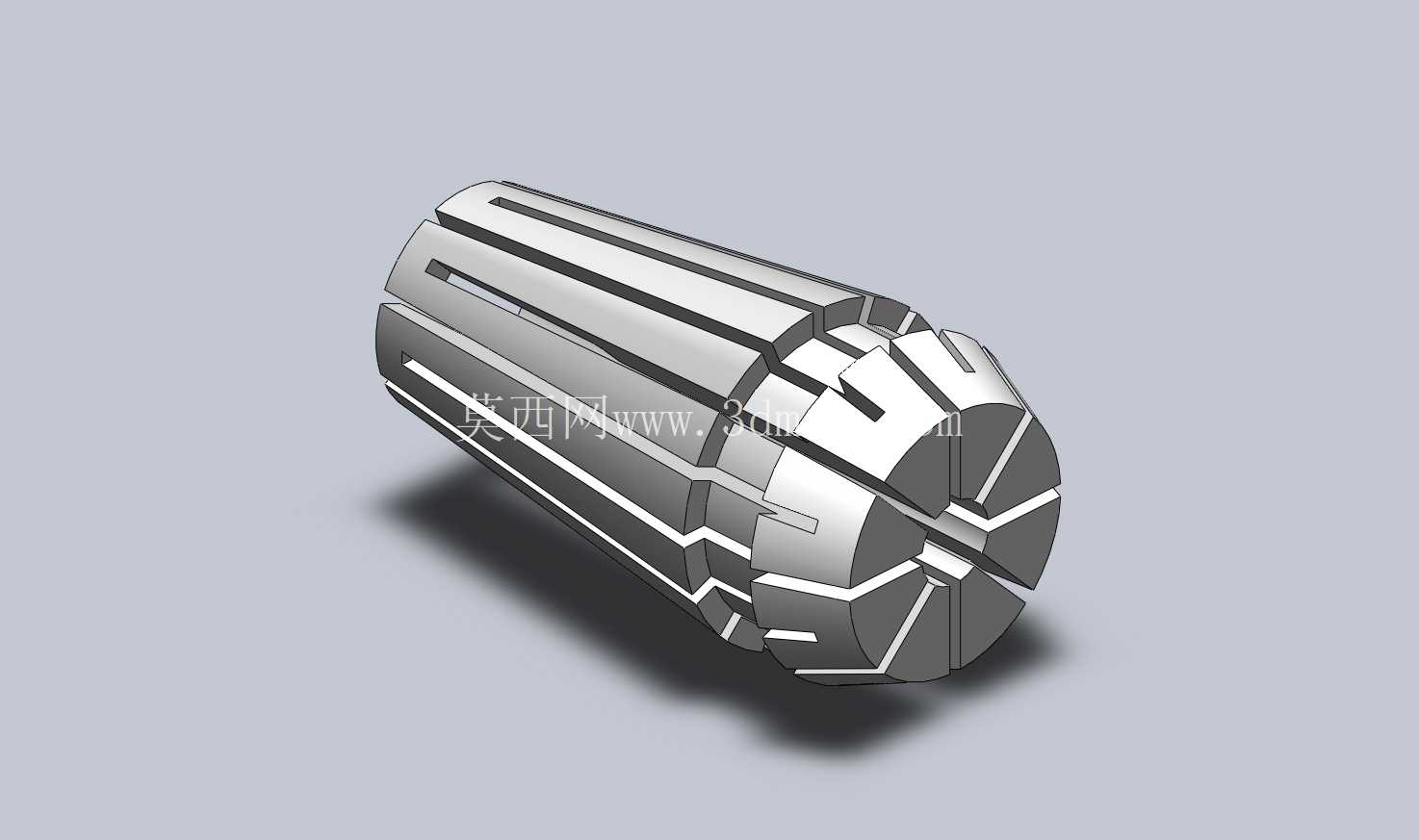

设计这类弹性筒夹时，首先要匹配标准ER刀柄的内锥角度，通用ER锥面采用8度的单边锥角，这个角度的选择是经过长期工业验证的——既能够保证锁紧螺母轴向施压时，筒夹可以沿锥面均匀收缩，又能避免锥角过小导致的自锁过强、拆卸困难，或是锥角过大带来的锁紧力不足、刀具打滑问题。ER11的整体外形为带锥度的圆柱结构，尾部开有均匀分布的轴向伸缩槽，槽位的分布并非简单等分切割，每一条槽的长度、末端的止裂孔位置都经过受力校核，避免反复锁紧松开的过程中槽根位置出现应力集中开裂。实际建模过程中，伸缩槽的宽度需要匹配筒夹的最大收缩量，ER11规格的单边收缩量通常在0.5mm-1mm区间，槽宽过大会导致夹持时筒夹形变不均，出现刀具偏心；槽宽过小则会让收缩行程不足，无法覆盖标称的夹持直径范围。

从安装边界来看，ER11筒夹的总长、最大外锥直径都有统一的工业标准，装入配套ER螺母后，需要保证筒夹在螺母内可以自由浮动，锁紧前要先将筒夹压入螺母的卡槽内，再装入刀具后旋入刀柄锥面，这个安装顺序的设计逻辑，就是为了让筒夹的锥面和刀柄内锥完全贴合，避免单边受力导致的夹持偏心。筒夹内孔的同轴度是核心精度指标，建模时需要保证内孔轴线和外锥面轴线的同轴度公差控制在0.005mm以内，这样在高速旋转时才能降低刀具的径向跳动，通常ER11筒夹适配的主轴转速可以达到上万转，若是同轴度超差，不仅会让加工尺寸出现偏差，还会加速主轴轴承的磨损。

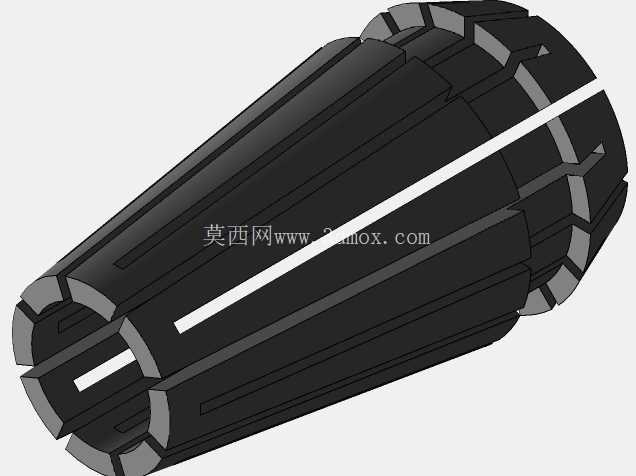

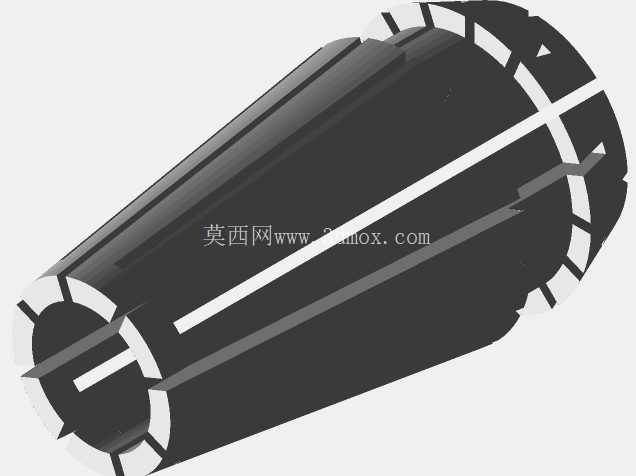

在功能特性上，这类弹性筒夹依靠自身的弹性形变实现对刀具柄部的全包覆夹持，相比三爪卡盘的点接触夹持，接触面积更大，夹持力更均匀，即使是小直径的硬质合金刀具，也不会因为夹持力过大出现柄部压痕或是断裂的问题。筒夹的开槽设计采用对称交错布局，一部分槽从大端向小端开设，另一部分从小端向大端开设，这样的结构可以让筒夹在收缩时整个长度方向的形变保持一致，不会出现大端抱紧、小端虚夹的问题。实际生产中，筒夹的材质通常选用弹簧钢，经过淬火处理后达到合适的硬度，既有足够的刚性保证夹持精度，又有充足的弹性实现反复收缩复位，建模时需要预留热处理后的形变余量，保证成品的尺寸精度落在标准公差带内。

从设备适配的角度讲，ER11筒夹除了用于机床主轴的刀具夹持，还可以在小型自动化设备的工位上用来夹持细杆类工件，比如小直径轴类零件的检测工位、微型零件的攻丝工位，都可以通过ER11筒夹实现快速装夹，更换不同内孔的筒夹就可以适配不同直径的工件或是刀具，不需要更换整个夹持座，大幅降低了工装切换的时间成本。在建模过程中，需要特别注意筒夹大端的卡槽结构，这个卡槽是和ER螺母的偏心卡圈配合的，尺寸精度直接影响安装的顺畅度，卡槽的深度、倒角尺寸都要和标准螺母匹配，否则会出现筒夹无法卡入螺母、或是锁紧后筒夹无法弹出的问题。另外，筒夹内孔的表面粗糙度也有明确要求，过于粗糙会增大和刀具柄部的摩擦阻力，导致拆卸困难；过于光滑则会降低夹持摩擦力，出现加工过程中刀具回缩的问题。

很多刚接触小型加工设备的设计人员容易忽略筒夹的安装配合细节，比如锁紧螺母的拧紧力矩，ER11规格的推荐拧紧力矩远小于大规格ER筒夹，过大的拧紧力矩不仅会导致筒夹过度形变，缩短使用寿命，还会让刀具的拆卸变得非常困难，甚至会损坏筒夹的伸缩槽。建模时可以在筒夹的锥面位置预留微小的存油间隙，避免长期使用后锥面和刀柄粘连，不过这个间隙不能过大，否则会影响夹持的刚性。在实际的装配验证中，合格的ER11筒夹在锁紧标称直径的测试棒后，靠近端面位置的径向跳动应该控制在0.01mm以内，3倍直径长度位置的跳动不超过0.015mm，这样的精度才能满足精密加工的需求。
