剪式汽车顶升支撑机械结构设计

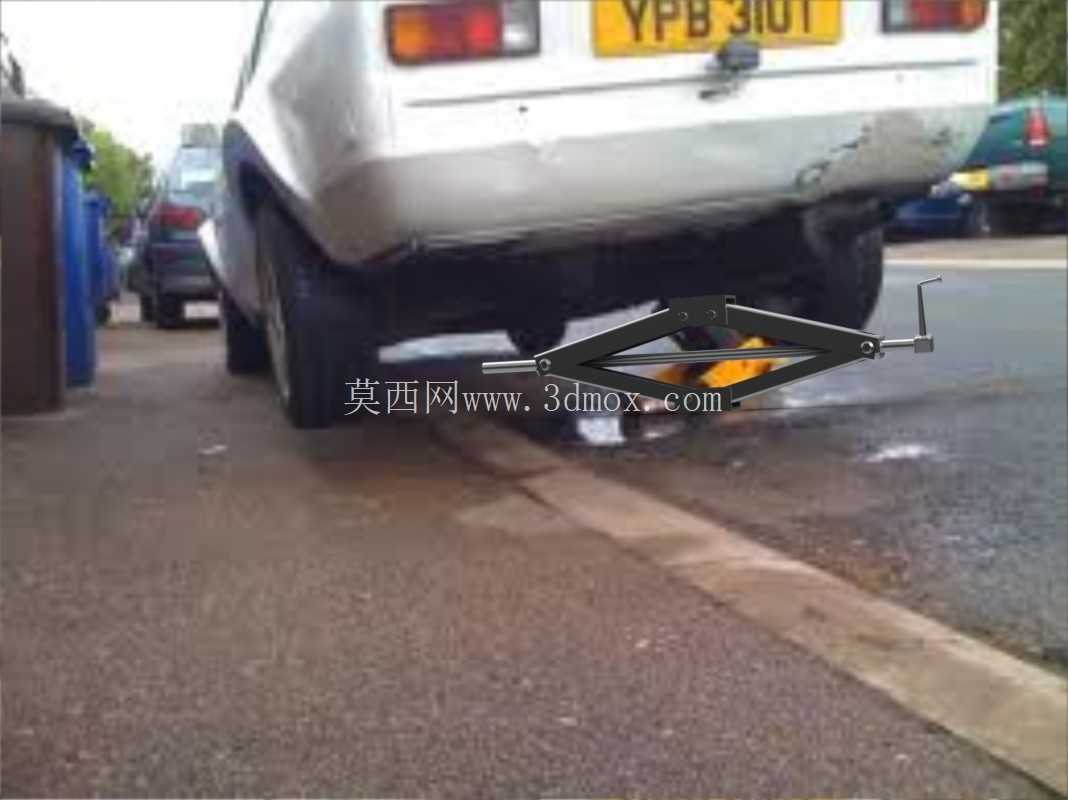

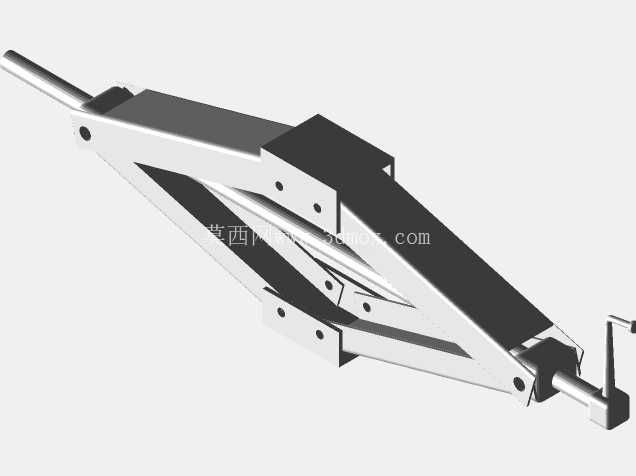

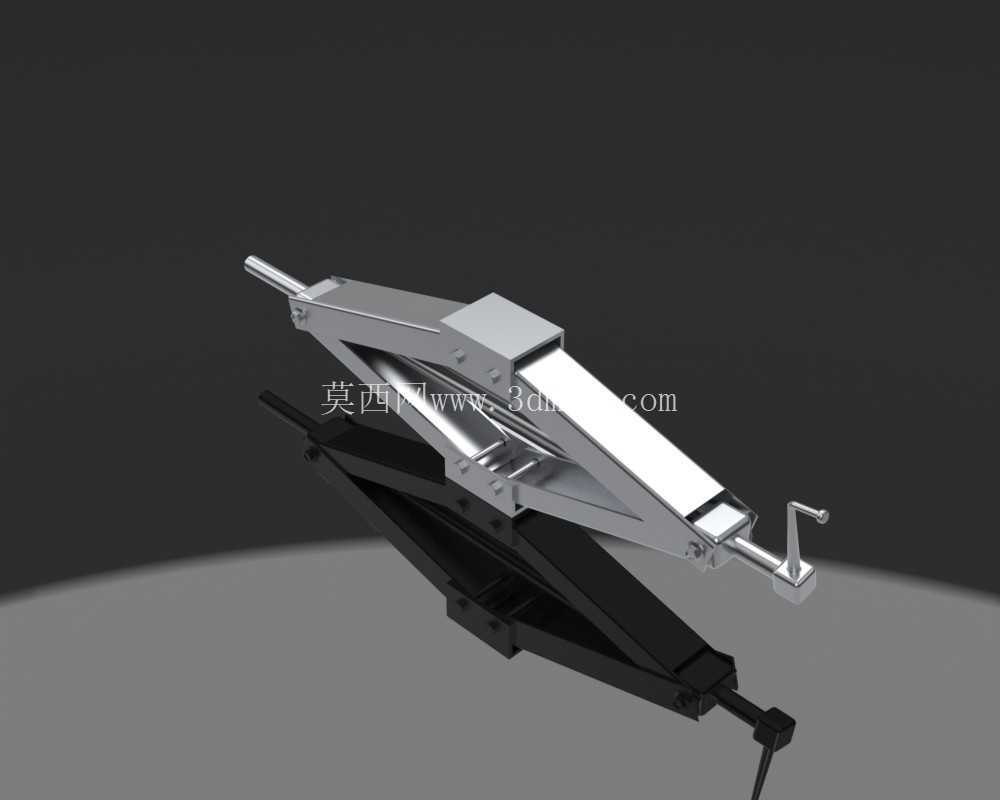

　　端部的传动螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中的对中性更好，而且具备可靠的自锁特性，当举升到目标高度后，即使撤去端部摇臂的输入扭矩，螺杆也不会因为上方载荷的压力出现反向回转，能持续保持支撑高度，不会出现车辆突然下坠的安全隐患。在实际使用的安装边界上，这类结构完全展开后的最低收纳高度通常在100mm到120mm之间，能够适配绝大多数家用轿车底盘边梁的离地间隙，不需要额外垫高就能直接伸入车辆底部的支撑位，最大举升高度一般能达到350mm到400mm，足够将轮胎抬离地面100mm以上，满足换胎、底盘检查的操作空间需求，整个结构完全展开后的底座支撑跨距在400mm左右，配合底部的防滑支撑脚垫，在平整的硬化路面上放置时，不会因为单侧受力出现底座滑移的问题。日常车辆维保场景里，这类剪式顶升结构是私家车主、小型维修点位最常用的车载支撑设备，和大吨位液压立式千斤顶不同，它的折叠收纳特性完美适配乘用车后备箱的储物空间，不会占用过多随车工具存放位置，常规家用轿车更换备胎、检查底盘悬挂胶套、制动片磨损状态时，都需要依靠这类装置完成车辆单侧的举升支撑。从结构设计逻辑来看，整个顶升机构采用多组交叉铰接的剪臂作为力的传导载体，铰接点全部采用销轴配合耐磨衬套的连接方式，既保证剪臂开合过程中的转动顺畅度，也能在长期承受交变载荷时减少铰接位置的磨损量，避免出现举升过程中卡滞、侧晃的问题。

　　顶部的支撑托块设计有弧形凹槽和防滑橡胶垫，使用时刚好卡入车辆底盘边梁的加强筋位置，避免举升过程中托块滑脱，也能防止金属硬接触刮伤底盘的防腐涂层。设计过程中需要重点校核剪臂的抗弯截面模量，常规1.5吨到2吨的额定载荷下，剪臂采用3mm到4mm厚度的高强度钢板冲压成型，铰接销轴的直径不小于12mm，才能保证在最大举升高度时，剪臂不会出现塑性变形。传动螺杆的导程设计也需要兼顾举升效率和自锁性能，导程过小会导致摇臂转动圈数过多，举升过程耗时太长，导程过大则会降低螺纹的自锁可靠性，一般选择6mm到8mm的导程，配合端部的弯折摇臂，普通人只需要施加150N左右的力在摇臂上，就能完成额定载荷的举升操作。

　　和液压类顶升设备相比，这类纯机械剪式结构不存在液压油泄漏、密封件老化失效的问题，长期放置在后备箱内也不需要定期维护保养，环境温度变化不会影响其正常工作性能，哪怕是在北方冬季零下二三十度的环境下，也能正常操作使用，不会像液压千斤顶那样因为低温导致液压油粘度上升，出现举升无力的问题。在结构建模过程中，需要重点验证剪臂开合过程中的运动干涉问题，当结构处于完全收纳状态时，所有剪臂、螺杆、托块、底座都要完全收拢到同一平面内，不能有突出的结构，避免收纳时占用额外空间，铰接位置的销轴端部要做沉头设计，防止突出部位刮伤后备箱内饰或者使用时划伤操作人员。

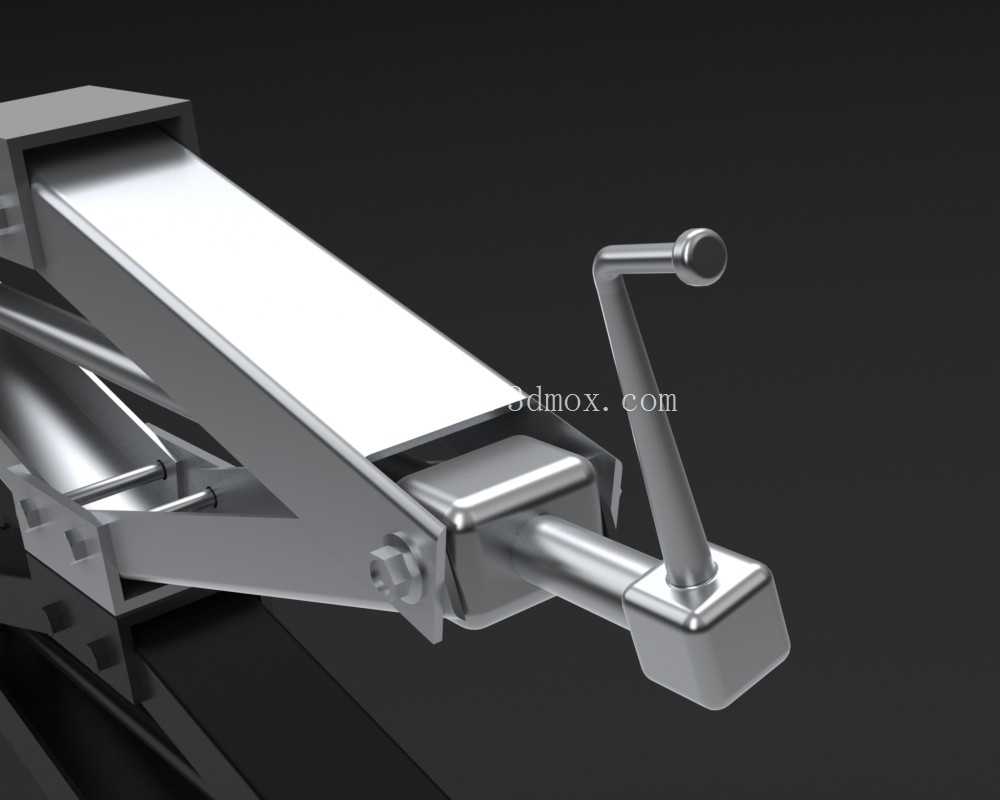

　　底座的两端设计有向下翻折的加强边，既可以提升底座的整体刚性，避免承受载荷时底座出现弯折变形，也能在放置时增大和地面的接触压强，在松软路面使用时可以搭配垫木进一步分散压力，防止底座下陷。端部的摇臂接口采用快拆设计，摇臂可以从螺杆端部的连接孔中拔出，收纳时可以和主体结构分开存放，进一步减少整体收纳体积，使用时只需要将摇臂插入连接孔，就可以转动螺杆驱动剪臂开合。整个结构的受力路径非常清晰，顶部托块承受的车辆重力通过上剪臂传递到铰接销轴，再通过下剪臂分散到底座的两个支撑端，最终传导到地面，传动螺杆只承受水平方向的拉力，不承受垂直方向的剪切力，这种受力分配方式能最大化利用材料的力学性能，在保证结构强度的前提下尽可能降低整体重量，常规这类结构的整体重量控制在3kg以内，成年人单手提携也不会有明显的负重感，完全满足车载工具的轻量化需求。
