34mm连接径三脚支撑构件结构设计

在户外临时架设、轻型设备支撑、展会展具搭建、小型检测设备临时布设这类场景里，支撑构件的稳定性、展开收纳便利性一直是结构设计需要平衡的核心点，这款三脚支撑构件正是针对这类场景做的结构优化。从实际使用需求出发，这类三脚支撑不需要承载大吨位载荷，但要满足快速展开、落地后不打滑、与上方架设件连接稳固的要求，同时支腿展开后不能占用过大地面空间，避免影响周边作业动线。

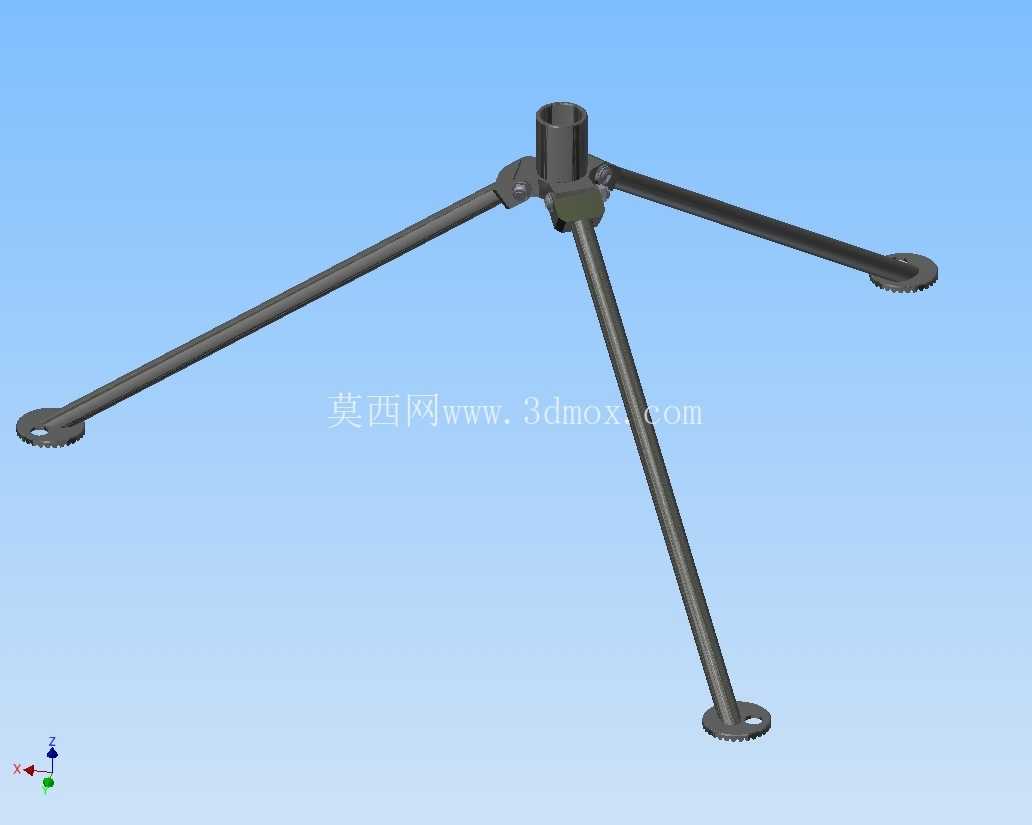

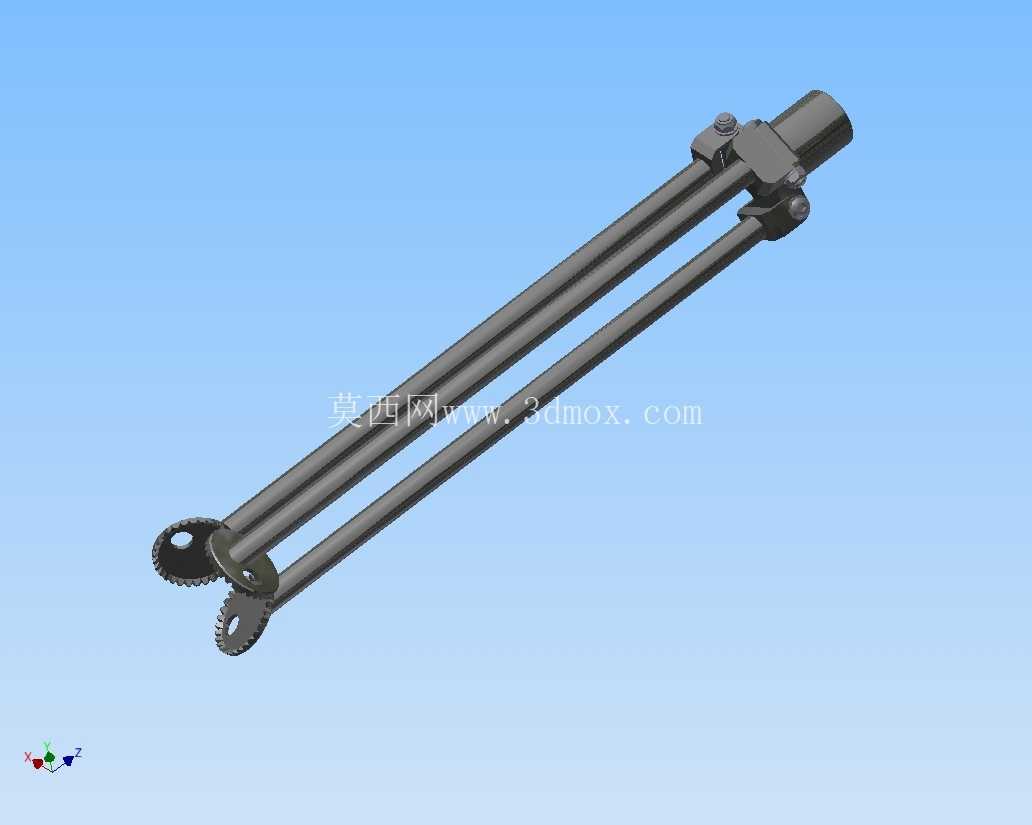

设计阶段首先敲定了中心连接座的结构，中心座顶部设置直径34毫米的连接孔位，这个尺寸是参考了市面多数轻型架设杆、小型设备安装杆的通用外径做的匹配，孔位内壁预留了紧定螺钉的安装位，安装时可以通过侧面的紧定螺钉穿入，锁紧插入连接孔的杆件，避免架设后出现杆件转动、滑脱的问题。中心座与三根支腿的连接采用铰接结构，每根支腿都可以绕铰接轴独立转动，收纳时三根支腿可以并拢贴靠，缩小整体收纳体积，方便转运和存放；展开时支腿可以绕轴转动到预设的最大开度，铰接位置做了角度限位，避免支腿展开角度过大导致整体重心失稳，三根支腿展开后相邻支腿的水平投影夹角保持在120度左右，让中心承载的载荷可以均匀分散到三个支腿上，不会出现单根支腿受力过载的情况。

支腿的截面采用圆形杆件设计，相比方形截面，圆杆在相同截面积下的抗扭、抗弯性能更均衡，同时磕碰后不容易出现应力集中的棱角破损，适合户外、车间这类复杂使用环境。每根支腿的末端都设置了带齿纹的圆形脚垫，脚垫直径略大于支腿杆径，齿纹朝向地面一侧，在水泥地面、平整土质地面、普通展会地毯上放置时，齿纹可以增大与接触面的摩擦力，避免支撑受力后出现支腿滑移、整体侧翻的问题；脚垫与支腿末端采用铆接固定，保证脚垫不会在使用过程中从支腿上脱落。

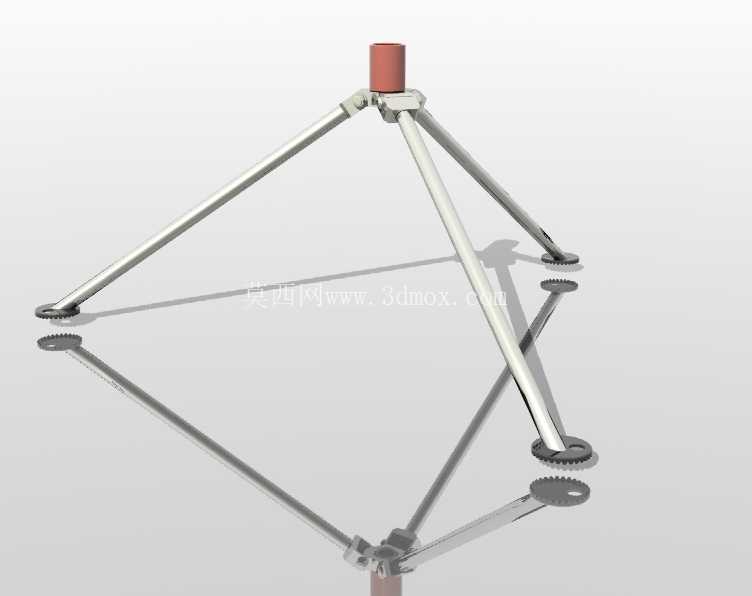

从安装边界来看，支腿完全展开后，三个脚垫的落点形成的外接圆直径控制在合理范围，不会因为展开跨度过大占用过多地面空间，同时中心座的高度在支腿完全展开后保持在合适的作业高度，既不会因为过低导致架设的设备贴近地面影响使用，也不会因为过高导致整体重心上抬降低稳定性。中心连接座的壁厚做了针对性加强，因为这个位置是整个支撑构件的受力核心，上方架设件的所有载荷都会通过中心座传递到三根支腿，加厚的壁厚可以避免长期受力后中心座出现开裂、铰接孔位变形的问题。

在铸造工艺适配方面，整个构件的结构都做了拔模斜度处理，没有出现倒扣、封闭内腔这类不利于铸造脱模的结构，支腿与中心座铰接位置的销轴孔预留了后续机加工的余量，铸造完成后只需要对孔位做简单的铰孔加工，就可以装入铰接销轴完成装配，不需要复杂的二次加工工序，能有效控制生产制造成本。支腿的杆身做了等壁厚设计，铸造时可以保证金属液充型平稳，不会出现局部壁厚差过大导致的缩孔、冷隔等铸造缺陷，提升成品率。

实际使用中，这类三脚支撑可以适配多种轻型架设需求，比如临时架设小型照明灯具、现场检测用的传感器支架、展会用的宣传立牌支撑杆、户外作业的小型工具挂架等，不需要复杂的安装步骤，只需要将三根支腿展开到限位位置，放置在平整地面上，再将需要架设的杆件插入顶部34毫米的连接孔，拧紧紧定螺钉就可以完成架设，收纳时只需要松开支腿的限位（如果有锁止结构的话，这里的铰接结构本身靠展开角度的摩擦力就可以保持展开状态），将三根支腿并拢就可以放入工具包或者储物间存放，反复使用也不会出现铰接位置松旷的问题。设计时还考虑了不同地面的适配性，如果是在不平整的地面使用，可以通过微调单根支腿的展开角度，让中心座保持基本水平，保证上方架设的设备不会出现倾斜，相比固定角度的三脚支撑，这种可转动铰接的支腿对不平整地面的适应性更强，不需要额外找垫片调整脚垫高度，在户外非硬化地面使用时优势更明显。
