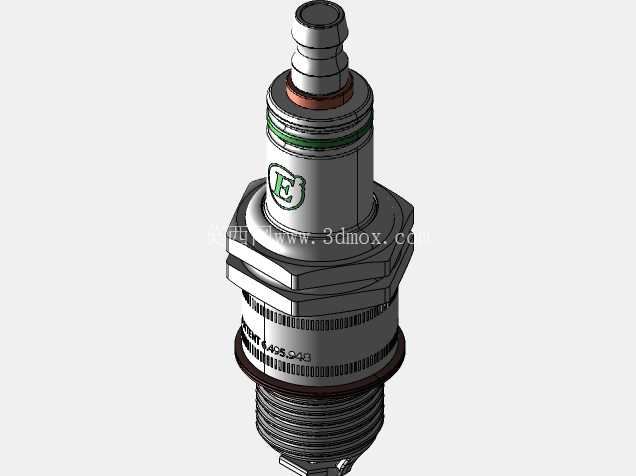

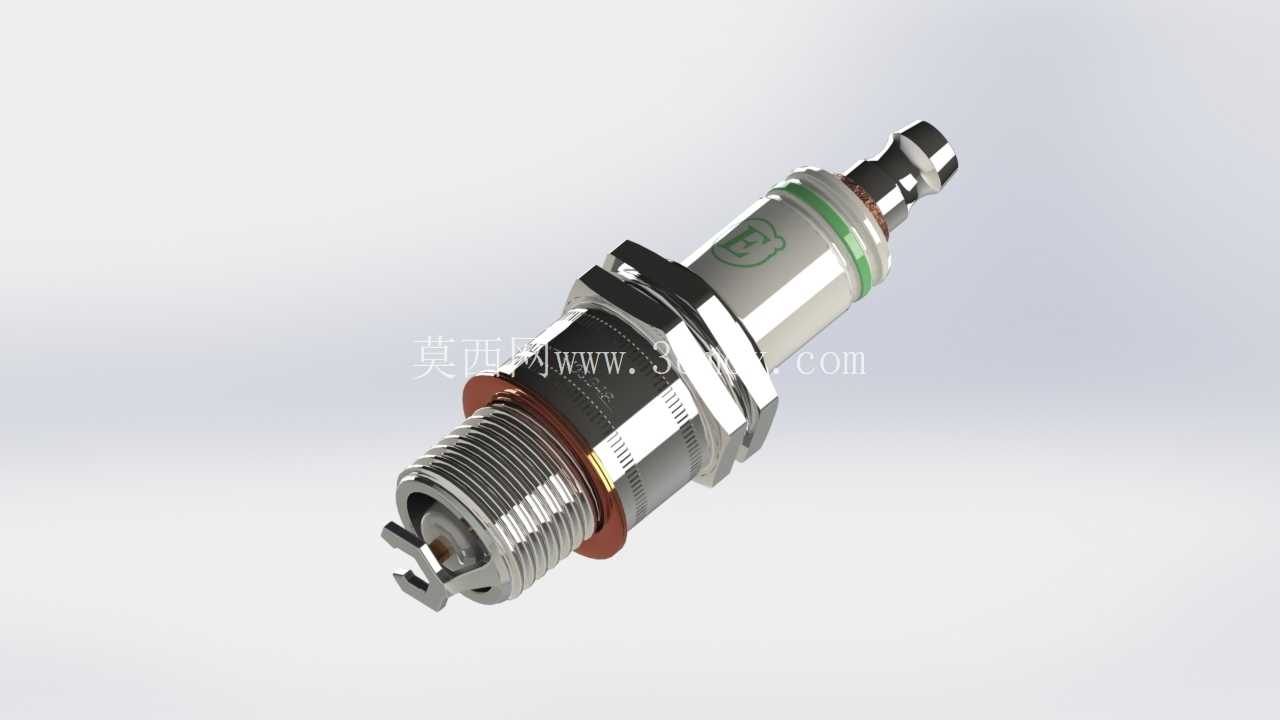

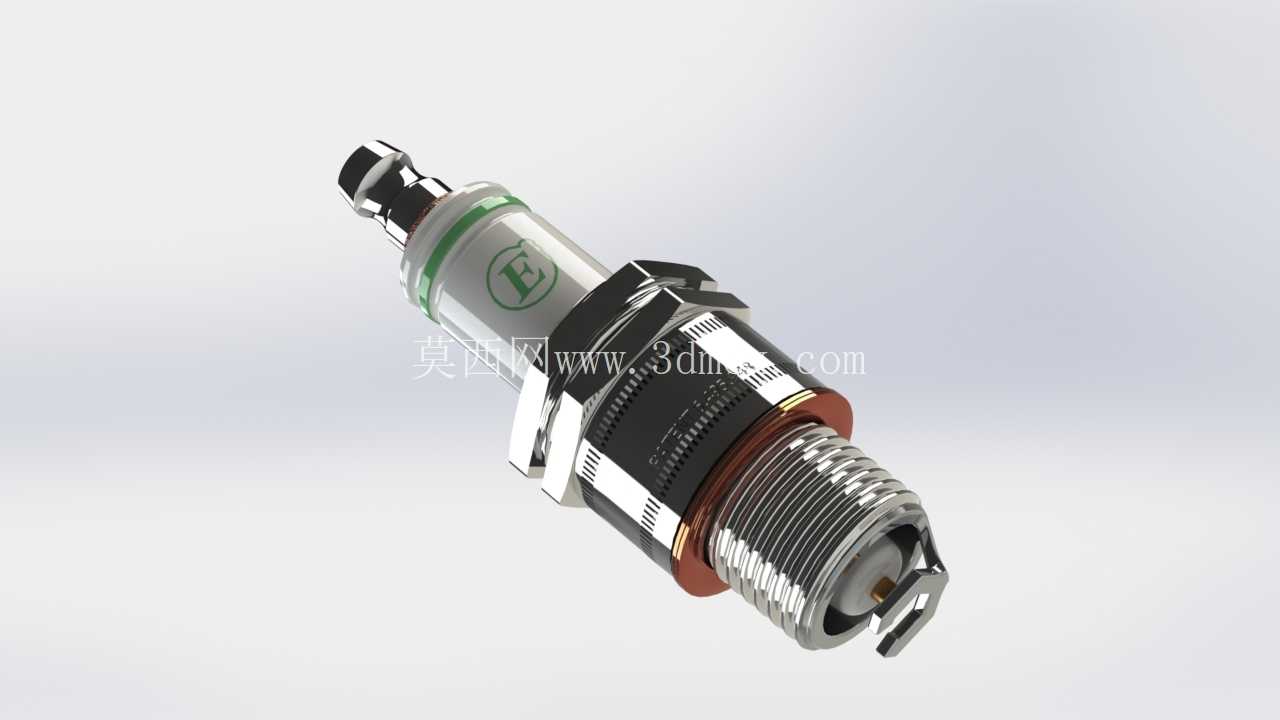

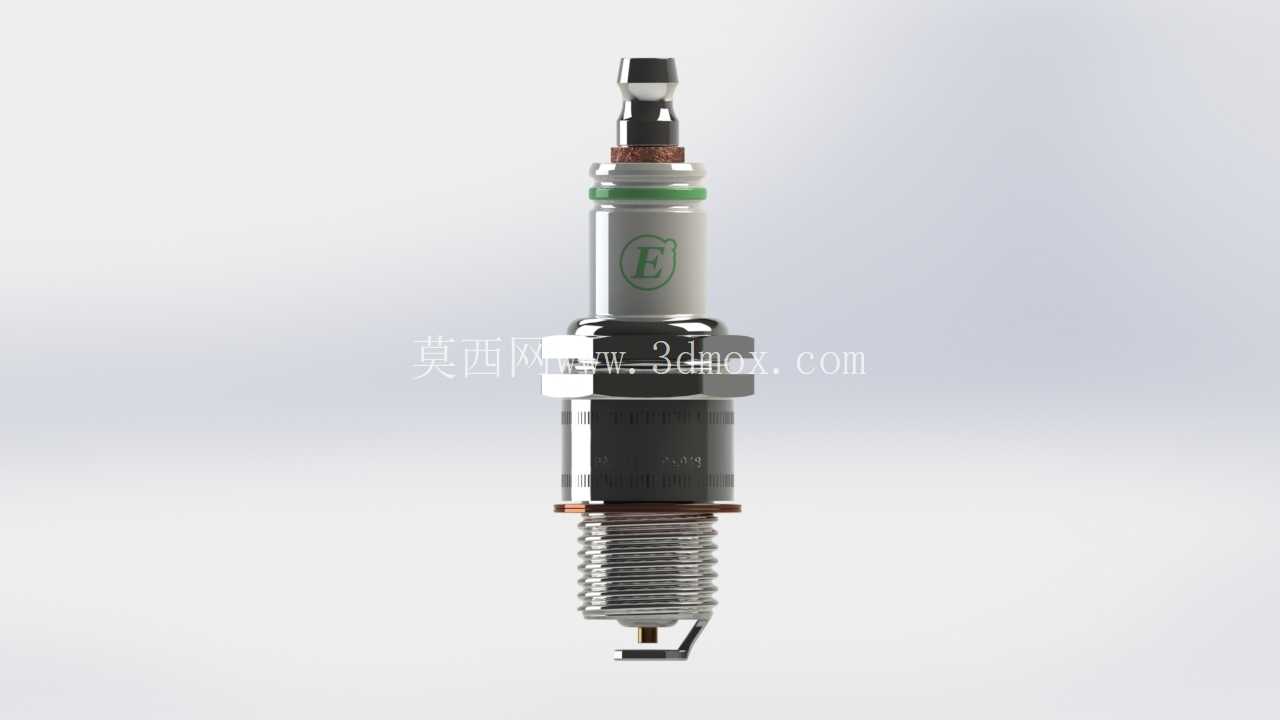

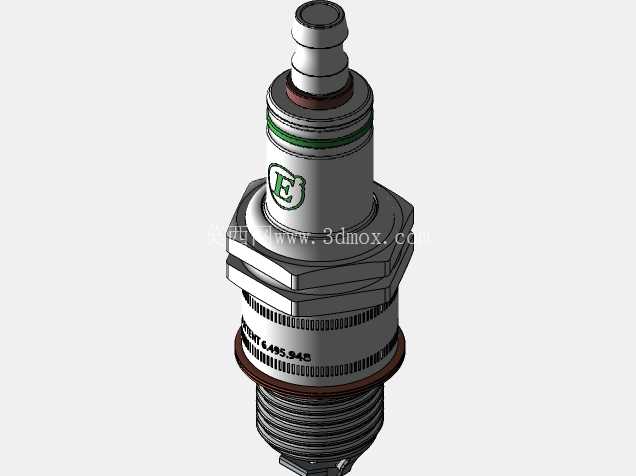

车用E3型火花塞精密结构三维设计

项目分类:铸造模 发布时间:2026-05-21 ID:1149661
  • 车用E3型火花塞精密结构三维设计
  • 车用E3型火花塞精密结构三维设计
  • 车用E3型火花塞精密结构三维设计
  • 车用E3型火花塞精密结构三维设计
  • 车用E3型火花塞精密结构三维设计

做发动机周边零部件建模快八年,火花塞这类看着小的零件,实际建模时要卡的边界尺寸半分都不能差,这次做的E3结构火花塞,首先要捋清它在整机里的安装逻辑:它是装在发动机气缸盖的螺纹安装孔内,下端电极伸入燃烧室,上端接高压点火线束,核心作用是把高压脉冲电流转化为电火花,点燃气缸内的油气混合气,是汽油机点火系统里直接决定燃烧效率的终端执行件。

先从安装边界说起,这类火花塞的螺纹段采用公制细牙螺纹设计,建模时要严格匹配气缸盖的安装孔公差,螺纹有效旋合长度、六角对边尺寸都要对应通用拆装扳手的规格,不然做出来的模型拿去做装配仿真,会出现扳手卡滞、螺纹旋合不到位的问题。六角安装台和壳体之间的密封垫圈位置,要预留出压缩量的装配间隙,这个细节很多新手建模容易忽略,实际装配里这个铜质密封垫圈是要承受缸内高温高压的,压缩量不对会出现漏气、缸压不足的故障。

再看内部结构的设计思路,中心电极和侧电极的间隙是核心参数,建模时要把这个放电间隙的尺寸精准还原,这个间隙直接影响点火能量,间隙太大跳火需要的电压太高,容易出现缺火,间隙太小火花能量不足,混合气燃烧不充分。中心电极外围的陶瓷绝缘部分,要做多层阶梯式的防爬电结构,陶瓷件表面的棱边是用来增加表面爬电距离的,避免高压电在陶瓷表面出现闪络,绝缘体外壁和金属壳体之间的填充密封层,建模时要做过盈配合的装配关系,这个位置既要保证绝缘性能,还要承受燃烧室的高温冲击,不能出现松动窜气。

从实际应用场景来看,这类火花塞除了常规乘用车汽油机使用,同结构的衍生型号也会用在小型通用汽油机上,比如园林机械里的油锯、小型发电机组的动力端,不同应用场景下的火花塞只是热值参数有区别,基础安装结构是通用的。建模时把接线端子的结构做了快插式的设计,匹配主流的高压点火线接头,端子上的防滑凸棱要还原出来,实际维修插拔时这个结构能避免接线脱落,陶瓷体上部的标识环带,是用来区分热值型号的,建模时保留了这个外观特征,方便做装配选型时快速识别型号。

壳体上的滚花段很多人觉得只是外观装饰,实际这个位置是维修初期手拧预紧的受力位置,滚花的齿形深度、齿距都要符合手动操作的摩擦力要求,建模时不能随便做个纹理敷衍,要还原实际的滚花参数,不然做虚拟装配培训的时候,手拧预紧的动作仿真就不符合实际操作逻辑。侧电极的折弯角度、和中心电极的对正位置,也要严格按照实际产品的位置来做,侧电极是焊接在金属壳体下端的,焊接位置的强度要在模型里体现出焊接贴合面的结构,这个位置长期在高温环境下工作,焊接不牢会出现电极脱落打坏活塞的严重故障。

做这个模型的时候,特意把各个零件的装配公差带在建模参数里做了预留,比如陶瓷体和金属壳体的配合过盈量、中心电极和陶瓷内孔的密封配合尺寸,都是参考实际量产零件的公差来设定的,不管是用来做教学演示、装配仿真,还是做结构改进的二次设计,都能直接复用基础结构,不用再重新核对基础安装尺寸。很多人觉得火花塞是标准件不用仔细建模,实际上做发动机整机热仿真、点火系统匹配仿真的时候,火花塞的电极突出高度、壳体伸入燃烧室的长度,都会直接影响仿真结果的准确性,伸入太长会让电极过度暴露在高温燃气里,缩短使用寿命,伸入太短火花位置离燃烧室中心太远,会导致火焰传播距离变长,燃烧效率下降。

另外,陶瓷绝缘体的外形锥度设计,也是建模时要注意的点,这个锥度是和气缸盖安装孔的倒角匹配的,能起到辅助定位的作用,同时能分散安装时的压紧应力,避免陶瓷件在拧紧的时候出现开裂。金属壳体的表面处理层虽然在三维模型里不用做材质分层,但结构上要预留出镀层的厚度,避免实际生产时因为镀层厚度导致螺纹尺寸超差。接线端子内部的导电连接结构,要和中心电极做可靠的导电接触,模型里的接触电阻对应的配合面压力,也要在装配关系里体现出来,避免出现接触不良导致的点火故障。
