两英寸公羊款拖车连接牵引构件

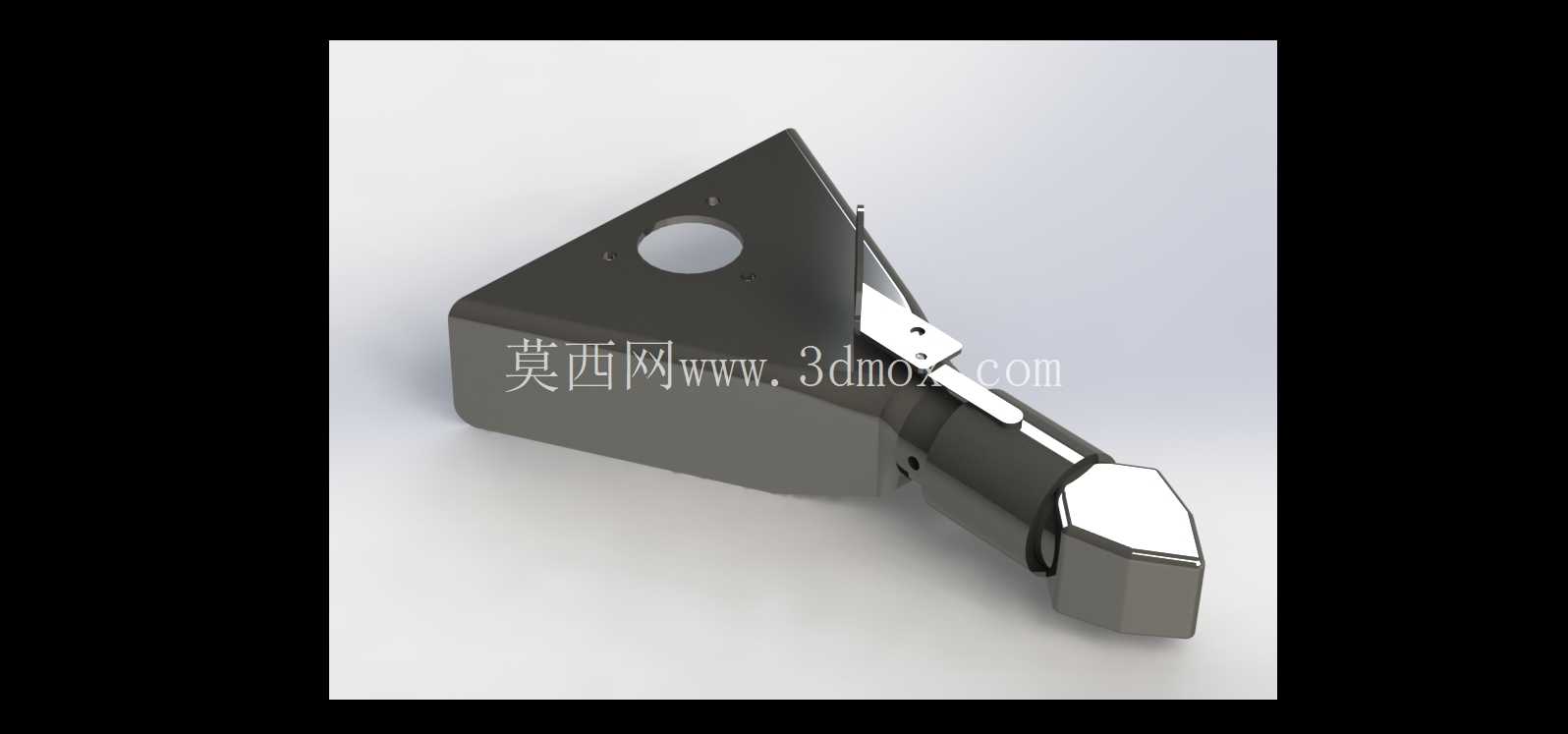

在户外拖挂作业、轻型货运转运以及越野救援场景中，拖车连接构件是承担动力传递、挂接锁定的核心受力部件，其结构可靠性直接决定拖挂行驶的安全性。本次设计的两英寸规格拖车连接部件，针对公羊系列车型的后挂接接口适配开发，部件编号CA-5190-B，整体采用一体化铸造成型后机加工的工艺路线，兼顾结构强度与批量生产的工艺可行性。从实际使用场景出发，该连接器主要适配总质量不超过额定载荷的轻型拖挂设备，包括小型露营拖车厢、ATV全地形车转运拖板、轻型货运小拖车以及户外救援拖曳工装，日常使用中需要频繁完成挂接与脱卸操作，因此在结构设计上优先考虑操作便捷性与挂接后的防脱可靠性。

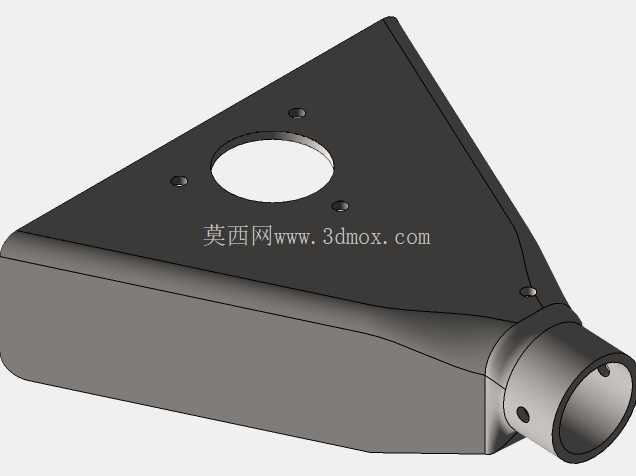

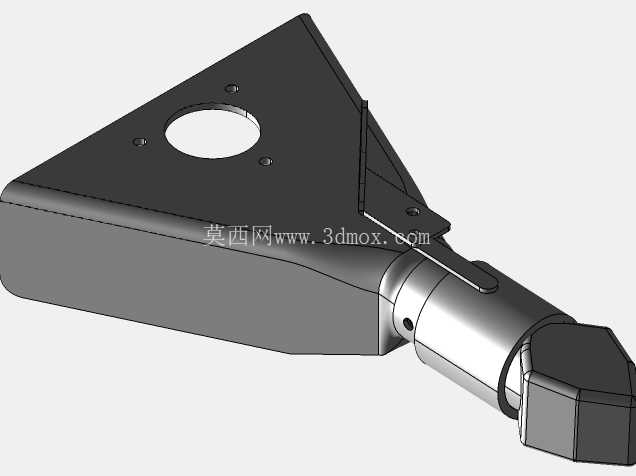

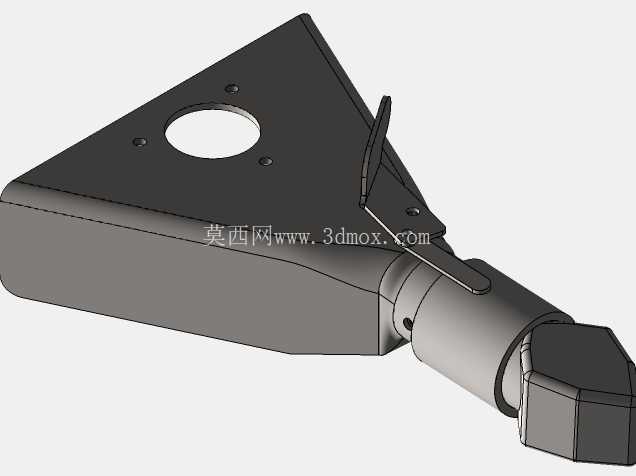

从结构设计思路来看，主体采用三角楔形的安装基座搭配圆柱形插接管段的组合构型，三角基座上预留三个安装定位孔，其中大直径圆孔为车辆侧球头销的配合孔位，两个小直径孔为锁紧固定孔位，安装时可直接与车辆后保险杠位置的预留挂接座贴合，通过螺栓穿入固定孔完成基座锁紧，安装贴合面做了铣平处理，保证安装后无间隙晃动，避免行驶过程中出现连接松旷的问题。基座侧面集成了弹性锁止拨片，拨片通过内置的圆柱销与基座铰接，配合扭簧提供复位弹力，挂接时拨片可沿球头导入斜面自动滑开，待球头完全进入配合孔位后自动弹回锁止位置，挡住球头脱出路径，无需额外手动操作即可完成初步锁止，脱卸时只需向上扳动拨片即可解除锁止状态，单人即可快速完成挂接脱卸操作，适配户外单人作业的使用需求。

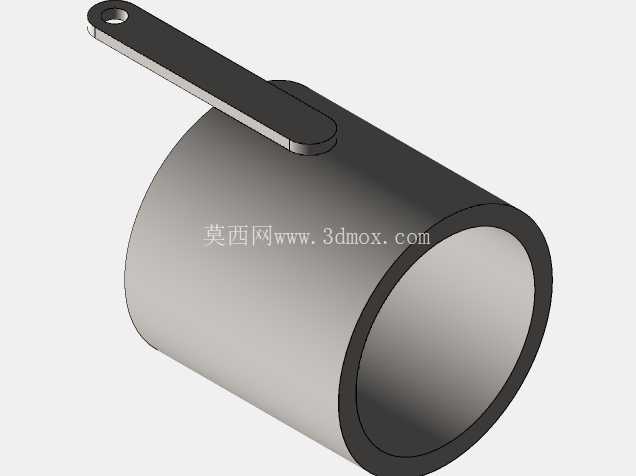

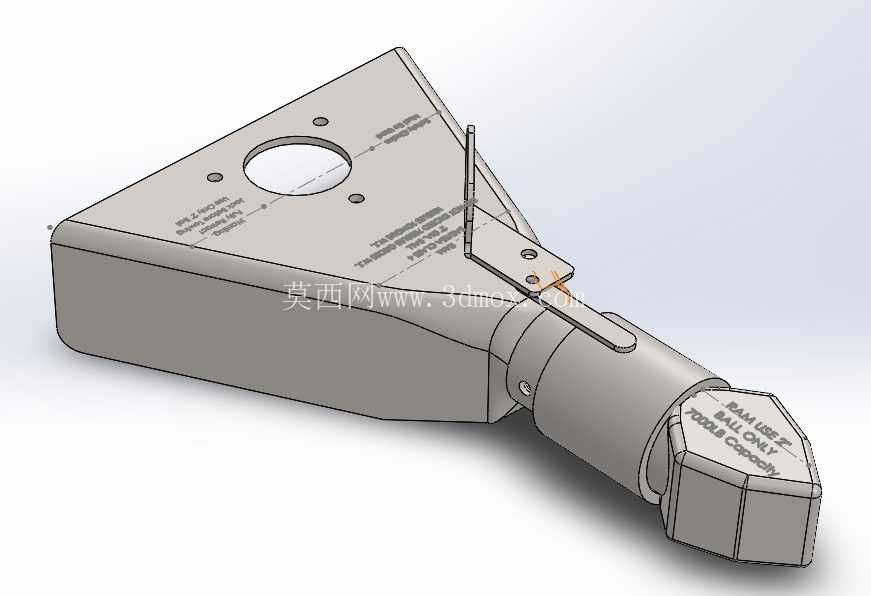

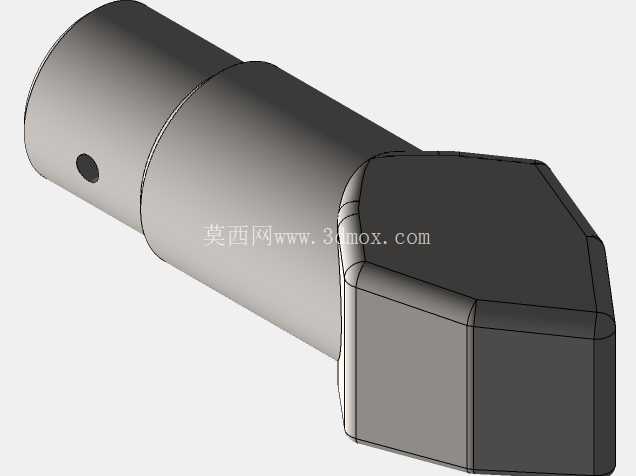

插接管段部分采用标准两英寸外径的圆柱构型，可直接插入通用型拖车方口基座内，管段侧面预留弹簧销定位孔，与拖车方口的弹簧销配合完成轴向定位，避免拖行过程中插接管段从方口内脱出。插接管段末端做了倒角导向处理，插入方口时可自动导正，无需反复对位调整，降低安装操作难度。末端端面上模压有载荷标识与使用提示信息，安装使用时可直观查看额定载荷参数，避免超载使用带来的结构失效风险。

从安装边界尺寸来看，三角基座的整体长度控制在180mm范围内，最大宽度140mm，安装后从车辆后挂接座向外伸出的总长度不超过260mm，不会过度占用车辆后方的纵向空间，避免影响车辆的离去角参数，适配非铺装路面越野行驶时的通过性需求。基座整体厚度控制在65mm，安装后与后保险杠表面的间隙预留15mm，避免车辆行驶过程中出现颠簸磕碰保险杠的问题。插接管段的有效插入长度为100mm，完全插入标准两英寸方口后，定位孔与方口弹簧销位置完全对齐，无需额外裁切调整。锁止拨片的操作力设计在15N-20N区间，既保证拨片不会因为行驶颠簸意外弹开解锁，又能保证操作人员无需借助工具即可手动扳动解锁。

结构强度方面，整体采用高强度铸钢材质，铸造后经过去应力退火处理，关键配合面经过数控铣削加工，保证尺寸精度与配合间隙，球头配合孔的尺寸公差控制在H8级别，与标准两英寸拖车球的配合间隙控制在0.2mm-0.5mm之间，既保证挂接时的顺畅度，又避免间隙过大带来的行驶冲击。所有棱边位置都做了R2-R3的圆角倒钝处理，避免安装操作时划伤操作人员，同时减少应力集中点，提升部件的疲劳强度，应对拖行过程中的交变冲击载荷。在实际测试场景中，该连接器可应对颠簸路面的瞬时冲击载荷，反复挂接脱卸操作后锁止机构无卡滞、磨损量在允许范围内，可满足长期户外使用的可靠性要求。
