带防滑握柄的橡胶安装锤结构设计

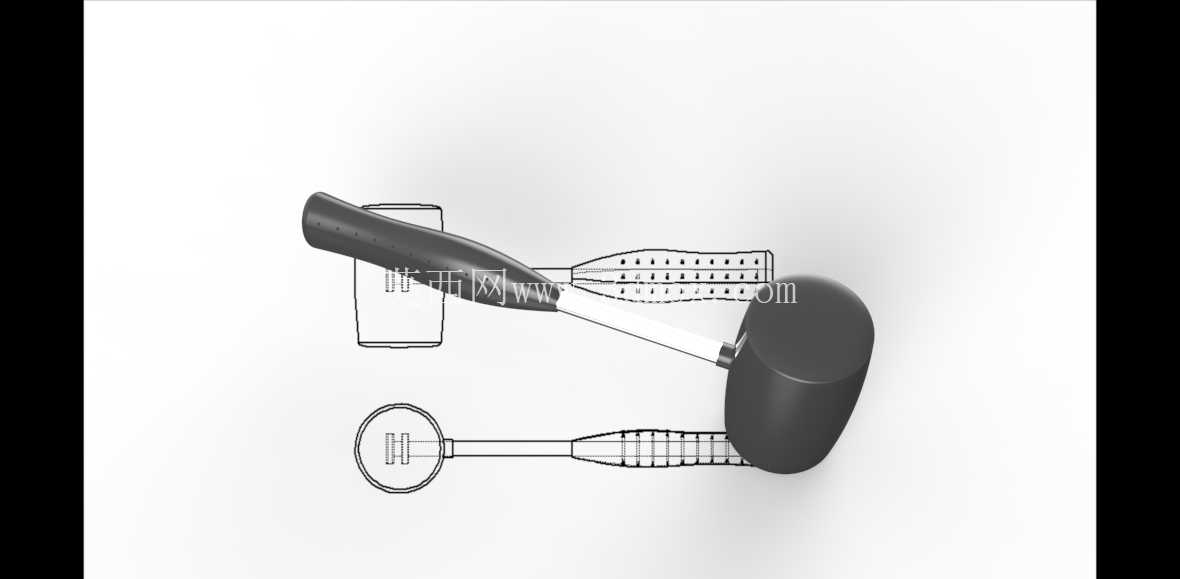

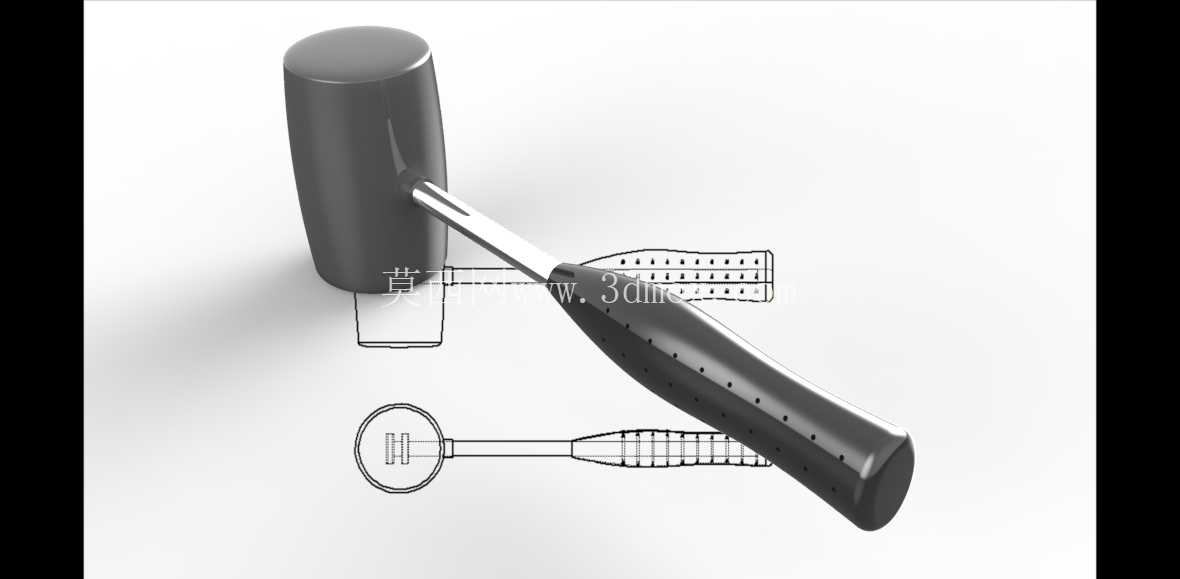

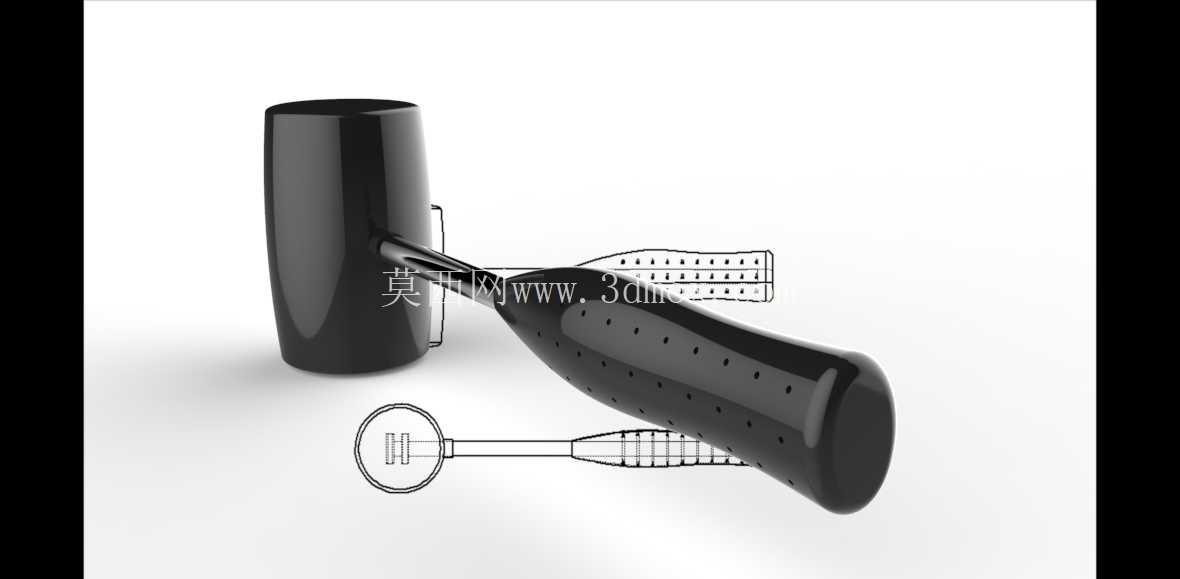

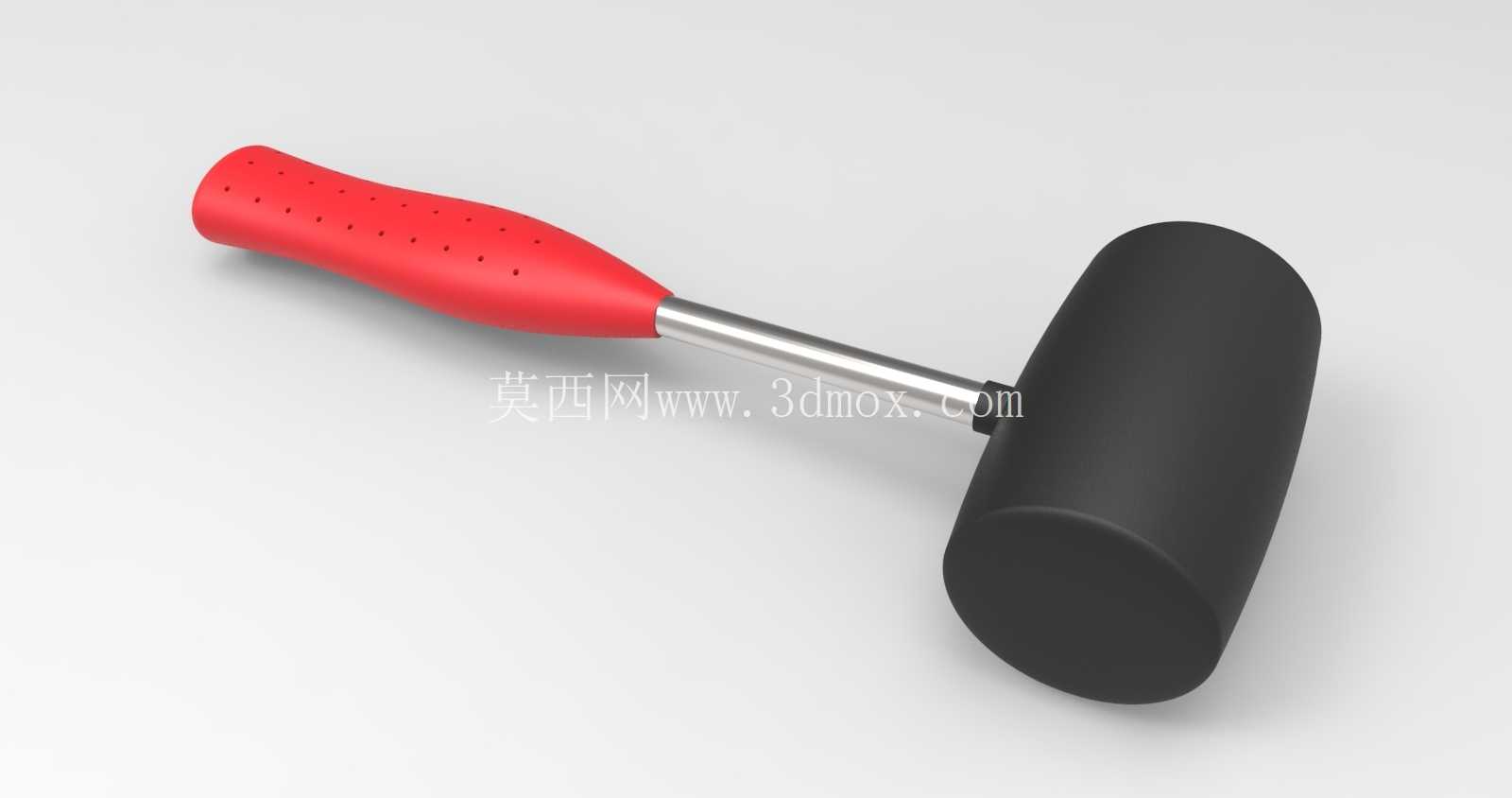

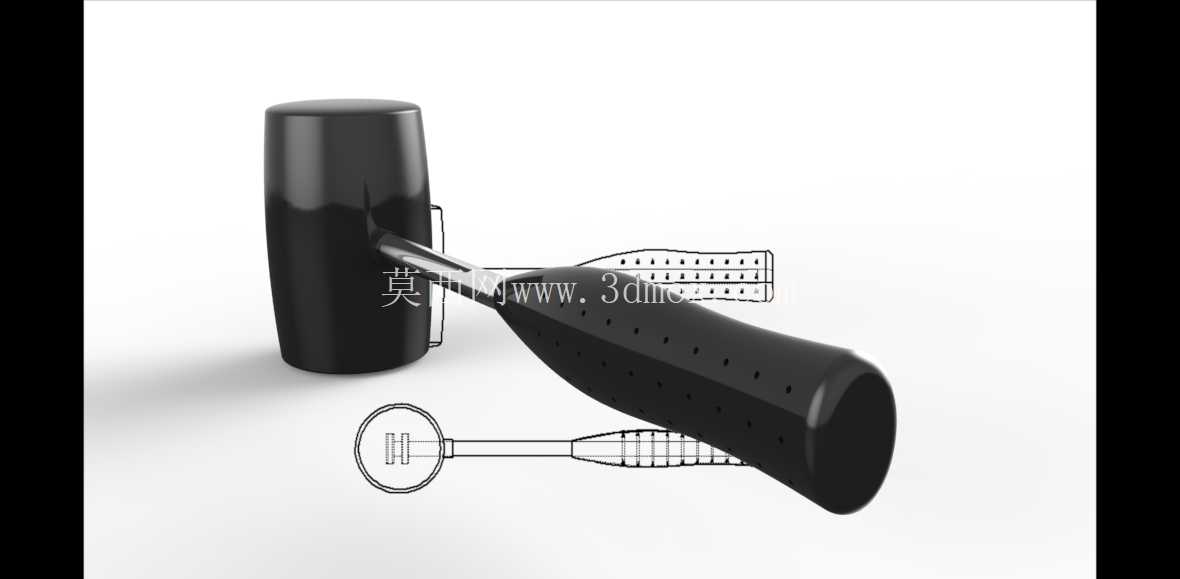

　　在设备装配、瓷砖铺贴、钣金校正、五金件安装这类对敲击损伤控制要求高的作业场景里，橡胶锤是一线作业人员随身配备的基础手工具，和钢制手锤的硬冲击特性不同，橡胶材质的锤头可以在传递敲击力的同时，避免被敲击工件表面出现凹痕、镀层脱落、边角崩缺的问题，尤其适合饰面材料安装、薄壁件调整、过盈配合轻压装配这类作业。这款橡胶锤的结构分为三个核心部分，分别是黑色橡胶锤头、金属连接杆、红色防滑握柄，三个部件的连接可靠性直接决定工具的使用寿命，建模过程中需要重点处理不同材质部件的配合公差，避免实际使用中出现锤头脱落、握柄松动的安全隐患。

　　从实际作业的受力逻辑出发，锤头采用圆柱形结构设计，端面为平整平面，这样的结构可以在敲击时让接触应力均匀分布，不会因为棱边接触造成工件局部压强过大出现损伤，锤头的长度与直径比例经过反复调整，既保证足够的敲击接触面积，又不会因为锤头过长导致操作时重心过于靠前，增加长时间握持的手臂负荷。金属连接杆采用圆钢材质，一端嵌入橡胶锤头内部做埋入式固定，嵌入深度达到锤头总长度的三分之一，配合粘接与过盈配合的双重固定方式，能够承受反复敲击带来的轴向冲击力，不会出现锤头与杆部分离的问题；杆部与握柄的连接段做了滚花处理，增大与塑料握柄内壁的摩擦力，同时在握柄末端设置限位台阶，避免敲击过程中握柄向锤头方向滑移。

　　握柄部分采用符合人体工学的弧面造型，整体从与杆部连接的位置向末端逐渐加粗，握持段设置了均匀分布的凹陷防滑点，这些防滑点的深度控制在1.5mm左右，既能够在手部出汗或者沾有少量油污时提供足够的摩擦力，又不会因为凹陷过深积累污渍、增加清洁难度；握柄的弧度设计贴合手掌自然握持的弯曲形态，长时间作业时可以减少手掌局部的应力集中，降低磨泡、劳损的概率。从安装边界与尺寸适配的角度来看，这款橡胶锤的整体长度控制在常规手工具的便携范围内，可以放入普通的工具腰包、工具箱抽屉，不会占用过多收纳空间；锤头的重量经过配重平衡，握持时重心落在握柄靠前三分之一的位置，敲击时不需要施加过多的手腕力量，依靠锤头自身的重量就可以完成大部分轻敲击作业，适合长时间连续操作。在实际应用场景中，这类橡胶锤可以覆盖多类作业需求：装修作业中铺贴瓷砖时，用来敲击瓷砖表面让粘接层分布均匀，调整瓷砖的平整度，不会敲碎瓷砖釉面；设备装配过程中，用来轻敲轴承、衬套这类过盈配合的零部件，辅助零件平稳装入安装位，避免钢制锤敲击造成零件表面损伤、配合精度下降；钣金作业中调整薄金属板的形变时，橡胶锤头的弹性冲击可以让板材平缓变形，不会出现硬敲击造成的局部凹坑；甚至在家具安装、线束整理这类轻作业场景中，也可以用它来敲击塑料卡扣、调整安装位置，不会敲裂塑料件。

　　建模过程中需要注意不同材质的分界面处理，橡胶锤头的边缘做了小半径圆角过渡，避免长期使用后边缘出现开裂；金属杆的表面做了防锈镀层的结构预留，握柄的塑料材质选用具备一定韧性的工程塑料，能够承受敲击时的反向震动，不会轻易断裂。另外，锤头的橡胶硬度控制在邵氏60-70度区间，这个硬度区间既可以保证足够的敲击力传递，又具备合适的弹性缓冲能力，过硬的橡胶会失去防损伤的作用，过软的橡胶则会吸收过多冲击力，降低作业效率。握柄的末端做了挂孔结构预留，可以方便悬挂收纳，适合车间、装修现场的工具定点存放需求，避免工具随意放置造成遗失。从结构可靠性的角度，三个部件的连接位置都做了应力分散设计，金属杆嵌入锤头的部分做了倒刺结构，增大与橡胶的结合力，握柄与金属杆的配合段设置了周向的定位凸起，避免使用过程中握柄与杆部出现相对转动，保证操作时的力传递稳定。
