手动抽芯铆钉紧固作业工具结构

在钣金装配、五金件拼接、机箱机柜组装、小型金属构件连接的现场作业场景里，手动抽芯铆钉紧固工具是一线装配人员随身配备的高频作业器具，不同于气动、电动铆接设备需要外接动力源、受管线布置限制的特性，这款手动工具完全依靠人手握压的杠杆力完成铆接动作，适合无供电条件的户外作业、狭小空间内的补铆操作、小批量多工位的零散铆接任务，也常作为生产线旁的备用工具，应对突发的补装、返修铆接需求。

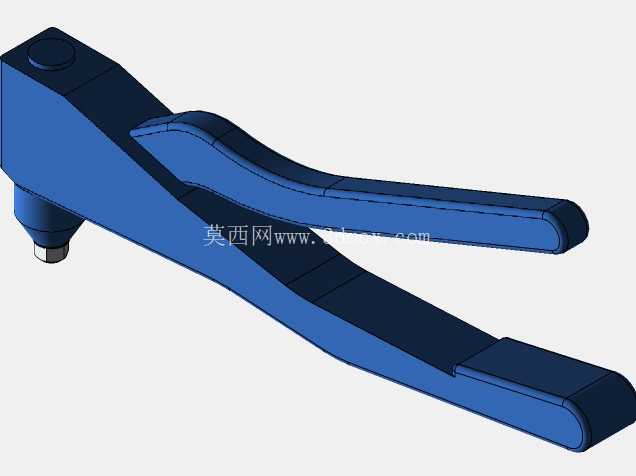

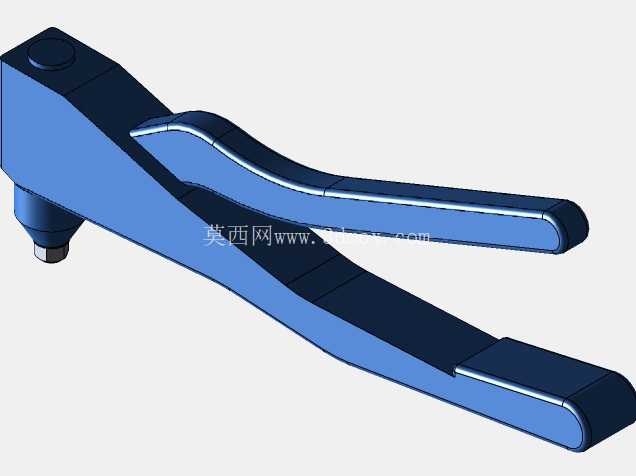

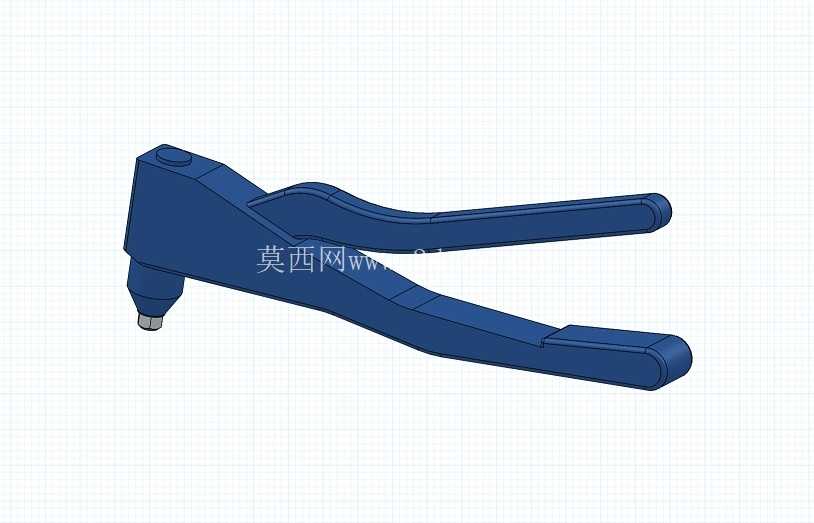

从实际功能逻辑来看，这款工具的核心作用是通过杠杆机构放大握力，拉动抽芯铆钉的芯杆，使铆钉本体膨胀变形，在被连接件的另一侧形成铆接鼓包，完成两层或多层板材的永久性紧固，整个作业过程不需要预先攻丝，也不需要在板材背面预留操作空间，仅需从单侧伸入铆钉即可完成连接，这也是抽芯铆接工艺被广泛应用在薄壁构件连接中的核心原因。这款简化结构的模型虽然没有做内部活动部件的拆分建模，但整体外形轮廓的尺寸精度完全匹配量产手动拉铆枪的实际边界，钳体的握持段做了符合人手抓握的弧度处理，作业时双手分别握持两个手柄，施加相向的握压力即可完成一次铆接行程，不需要额外的辅助工具。

从设计思路层面分析，这类手动铆接工具的结构设计核心围绕杠杆力臂的配比优化展开，前端的铆头位置到手柄铰接点的距离较短，握持段到铰接点的力臂较长，通过合理的力臂比，能让操作人员用较小的握力输出足够拉动铆钉芯杆断裂的拉力，同时铆头的外径尺寸做了收窄处理，能伸入部分狭窄的装配间隙中完成作业，相比大尺寸的气动铆枪，这款工具的头部轮廓更小，在机箱内部边角、型材框架拼接缝隙、钣金折边内侧等局促空间里，能避开周边已安装的结构件，不会发生作业干涉。模型还原的整体外形尺寸完全参照市面通用款手动拉铆枪的实际规格，整体长度适配成年人双手握持的操作范围，钳体的截面厚度控制在合理区间，既保证了握压时的结构强度，不会因为受力过大发生钳体变形，也不会因为过于厚重增加不必要的工具重量，降低长时间手持作业的疲劳感。

在结构设计验证的场景中，这类简化的三维模型常被用于装配工位的工具干涉检查环节，在做产品整体装配仿真时，导入该工具模型可以模拟实际铆接作业时的工具操作空间，提前预判产品结构设计是否预留了足够的工具操作余量，避免出现产品组装完成后，部分位置的铆钉因为工具无法伸入而无法完成铆接的设计问题。尤其是在做紧凑结构的钣金产品设计时，很多设计人员容易忽略铆接工具的操作空间需求，只预留了铆钉本身的安装孔位，没有预留工具头部的伸入空间和手柄的摆动空间，导致实际生产时无法完成装配，这类精准还原外形边界的工具模型，就能在设计阶段提前排查这类工艺可行性问题，减少后续的设计变更成本。

从实际使用的适配性来看，这款工具的结构形态适配常规规格的抽芯铆钉作业，铆头位置的中心孔可以匹配不同直径的铆钉导嘴，作业时只需要根据所用铆钉的直径更换对应规格的导嘴即可，不需要更换整个工具。钳体的整体造型做了流畅的过渡处理，没有尖锐的棱角，避免作业时划伤操作人员的手部，两个手柄的开合角度控制在合理范围内，握压到底时的手柄间距符合人手的握持极限，不会出现握压行程过大导致手部发力困难的问题。不同于部分加长力臂的重型拉铆工具，这款常规尺寸的手动工具便携性更强，可以放入工具包随身携带，适合售后安装、现场维修等需要移动作业的场景，在五金加工、钣金制造、电器组装、装饰装修等多个行业的铆接作业环节都有广泛的应用。

在三维建模的应用层面，这类不带内部活动结构的简化模型，足够满足生产布局仿真、装配工艺验证、工具存放空间设计等场景的使用需求，不需要对内部的棘爪、拉爪、弹簧等细小零件做精细化建模，既能减少模型的数据量，提升仿真运算的效率，也能完全覆盖大部分场景下的模型使用需求，毕竟在做干涉检查、工位布局时，只需要工具的外形轮廓尺寸准确即可，内部结构不会对仿真结果产生影响。模型的头部铆接位置的端面尺寸、角度都做了精准还原，模拟作业时可以准确复现工具与被连接件表面的接触位置，验证铆接时工具是否能垂直贴合铆钉表面，避免因为工具倾斜导致铆接质量不合格的问题。
