U型转弯滚筒皮带组合输送设备

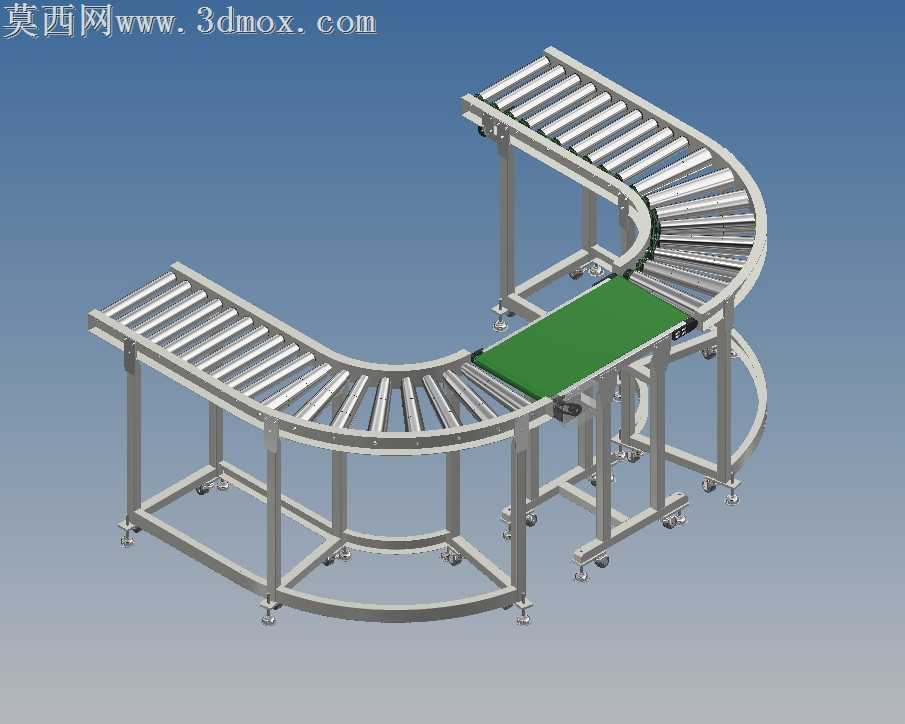

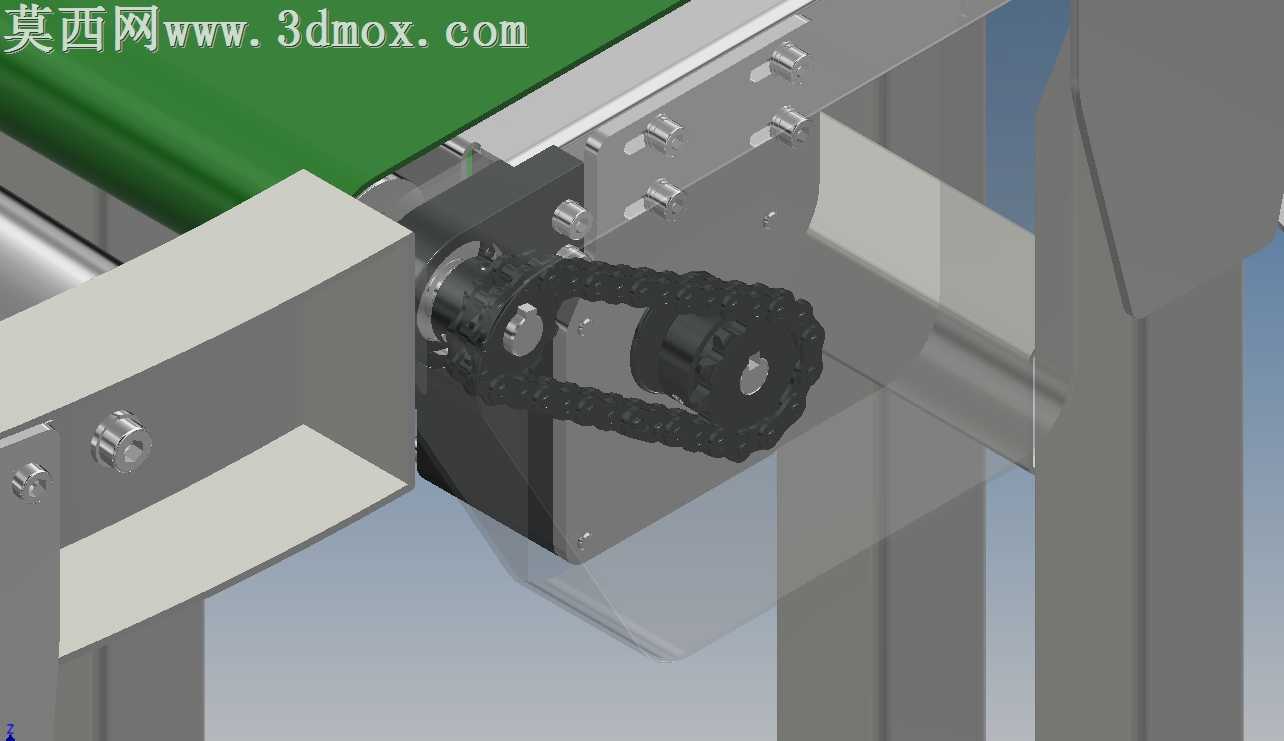

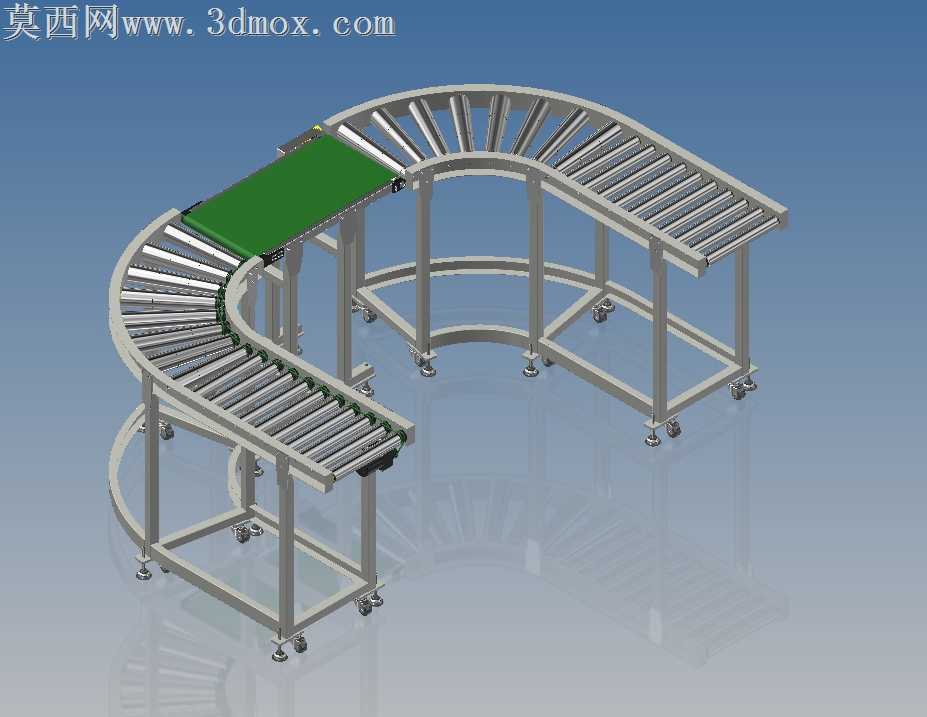

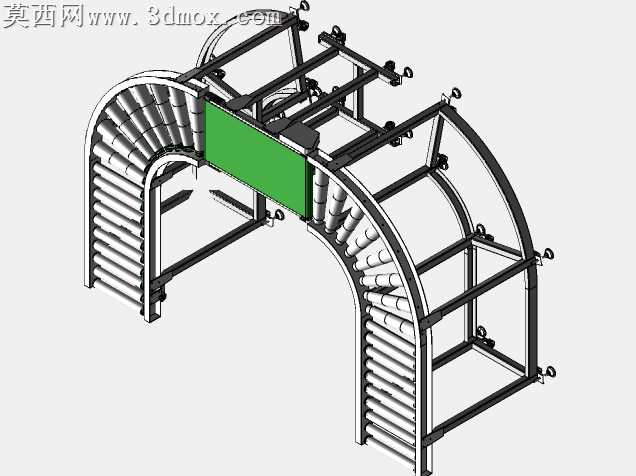

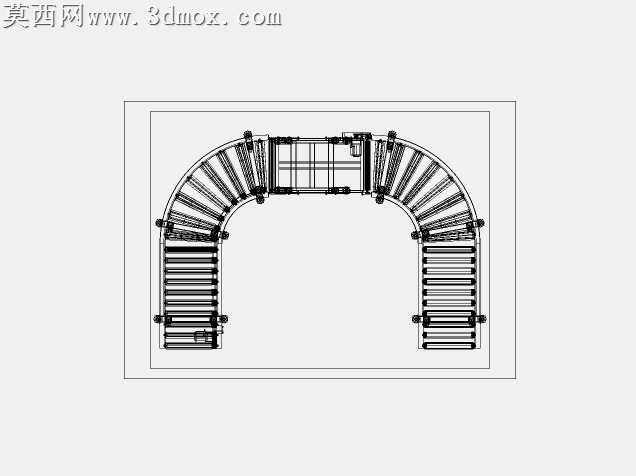

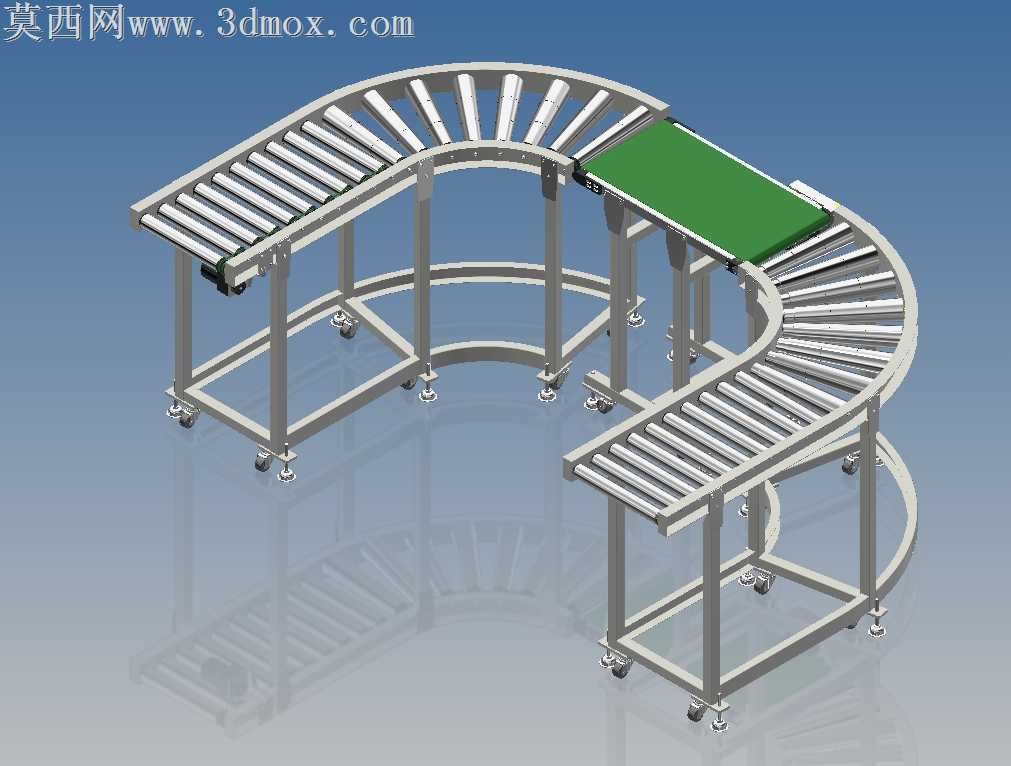

本模型为U型布局的组合式输送设备，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循输送设备的实际装配逻辑，对各部件的配合公差、安装位置进行了精准还原，可直接用于方案展示、结构校核与后续工程出图参考。模型整体采用三段式结构组合，包含两段90度转弯滚筒输送段，以及中间衔接的平直皮带输送段，整体形成U型回转输送路径，可适配车间内受限空间的物料转向输送需求，有效缩减生产线的占地长度。在材质渲染层面，模型对不同部件的材质表现做了区分处理：设备支撑框架采用哑光银灰色金属材质，还原工业铝型材或不锈钢方通的真实质感，表面做了细微的磨砂纹理处理，避免渲染效果过于塑料化；滚筒部件采用亮面金属材质，表现出镀锌滚筒的光滑金属质感，同时对滚筒的端盖、安装轴做了细节刻画；中间接驳的皮带段采用深绿色哑光橡胶材质，还原工业PVC输送皮带的表面纹理与色彩，皮带边缘做了细微的封边细节处理；底部的可调脚轮与支撑脚杯分别做了橡胶与金属的材质区分，脚轮的刹车结构、脚杯的调节螺纹都做了精细化建模，还原真实部件的结构特征。结构设计上，转弯段滚筒采用锥形排布设计，确保物料在转弯过程中能够顺畅通过，不会出现卡滞或偏移，每段输送段都采用独立的框架支撑结构，框架下方设置横向加强梁提升整体结构刚性，支撑腿底部同时配置脚轮与可调脚杯，既可以实现设备的灵活移位，也可以在固定安装时通过脚杯调节水平高度，适配不平整的车间地面。中间的皮带输送段采用独立的支撑结构，与两端滚筒输送段的衔接处做了高度差匹配设计，确保物料从滚筒段过渡到皮带段时不会出现卡顿，皮带段的两端滚筒做了腰型孔安装位设计，可实现皮带张紧度的调节，符合实际设备的调试需求。建模过程中对所有标准件都采用了实例化复制的方式进行搭建，既保证了模型的轻量化，也确保了同规格部件的尺寸一致性，整体模型装配层级清晰，各部件分组明确，可方便后续进行结构修改、运动仿真添加以及工程图导出，能够直观展示U型输送线的整体布局与结构细节，为物流输送线的方案设计、教学演示提供精准的三维参考。
