带花键轴段螺旋锥齿轮传动结构

　　这类带集成花键轴段的螺旋锥齿轮，多用于相交轴间的动力换向传输场景，常见于差速器输入端、机床主轴进给传动箱、小型农机转向传动单元这类需要紧凑空间内完成90度左右动力转向的设备中，区别于直齿锥齿轮，螺旋齿形的啮合过程是渐进式的，轮齿从一端开始接触逐步过渡到全齿面啮合，传动过程的冲击、振动与运行噪声都明显更低，适合中高速、有一定载荷波动的传动工况。

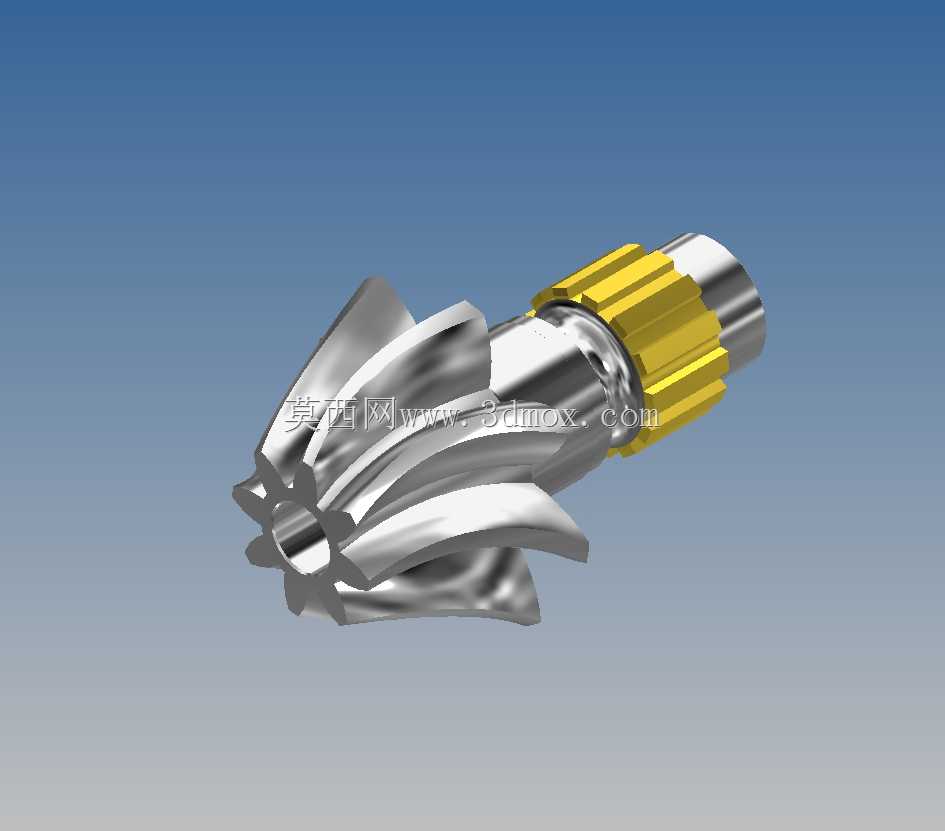

　　从结构设计逻辑来看，该零件将传动齿段与安装花键段集成在同一根轴坯上，省去了齿轮与轴之间的键连接、过盈配合装配环节，既压缩了整个传动副的轴向安装尺寸，也避免了装配间隙带来的传动回差，对安装空间受限的紧凑型传动箱十分友好。齿部采用等顶隙收缩齿设计，齿顶间隙沿齿长方向保持恒定，轮齿啮合时不会出现齿顶与齿根的干涉问题，同时也能储存少量润滑脂，降低齿面磨损速率，齿面的螺旋角经过匹配计算，保证啮合重合度在2以上，即使单齿承受瞬时冲击载荷，也有相邻轮齿分担受力，避免断齿风险。

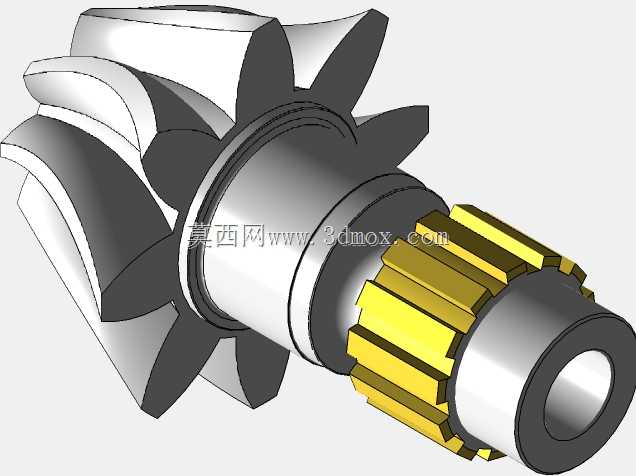

　　安装边界上，花键段采用矩形花键结构，相比渐开线花键加工难度更低，对中精度能够满足常规工业传动的需求，花键的大径、小径与键宽公差按照中等精度传动级选取，既保证与配合花键套的滑动顺畅，也不会因间隙过大产生传动窜动。轴段上预留的卡环槽用于安装轴向限位卡环，装配时卡环嵌入传动箱壳体的卡槽内，可承受齿轮啮合时产生的轴向分力，避免齿轮轴向窜动导致的啮合错位。光轴段的直径与传动箱内轴承内孔尺寸匹配，装配时轴承内圈与轴段采用过渡配合，外圈与箱体轴承孔配合，为整个齿轮轴提供径向支撑，保证齿部啮合时的同轴度要求。

　　实际选型应用时，需要注意配对齿轮的螺旋角旋向必须相反，保证啮合时齿面接触印痕位于齿长中部略偏小端位置，避免偏载导致的局部齿面过早点蚀。轴端的倒角设计既方便装配时轴承、花键套的顺利导入，也能去除加工毛刺避免装配时刮伤配合件表面。齿部的加工通常采用专用锥齿轮铣齿机成型，后续经过齿面淬火处理提升表面硬度，花键与轴段采用外圆磨床精加工保证尺寸精度，整体结构没有冗余设计，所有结构特征都服务于传动、安装、限位的实际功能需求，没有多余的装饰性结构，完全围绕工业传动的可靠性与装配便利性展开设计。
