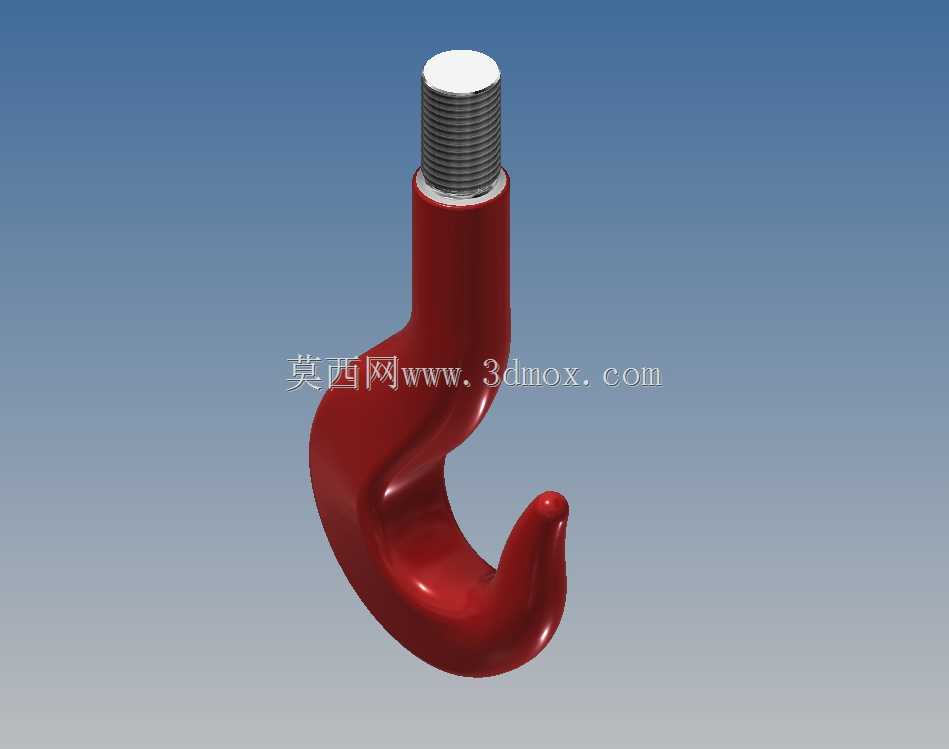

起重设备用带外螺纹连接段吊钩结构

　　该吊钩为起重吊装作业场景下的核心承载构件，常见于车间行吊、电动葫芦、手动起重滑车、小型吊装工装等设备的末端执行端，主要承担被吊重物与起重牵引机构之间的载荷传递作用，可适配工厂内工件转运、仓储货物装卸、设备安装就位、户外小型起重作业等多种工况下的吊挂需求。从结构设计来看，整体采用钩身与连接段一体化的结构形式，上部为标准外螺纹连接柱，表面加工有连续三角螺纹，可直接与配套的吊具横梁、防脱架安装座、葫芦吊钩螺母组件实现螺纹副配合，无需额外焊接或销轴转接，安装时只需控制螺纹旋合长度即可保证连接可靠性，安装边界清晰，螺纹段直径与钩身承载段直径做了等强度过渡，避免截面突变带来的应力集中问题。钩身部分采用大曲率圆弧过渡的弯形结构，

　　钩尖处做了圆弧收头处理，没有尖锐棱角，既可以防止吊装时绳索、吊带被割伤，也能避免钩尖受载时出现应力开裂，钩身的弯曲弧度经过载荷验算，在额定起重量下，钩身各截面的弯曲应力、拉应力均控制在材料许用应力范围内，钩腔内部空间足够容纳常见的吊装带、钢丝绳索具、卸扣等配套吊具，不会出现吊具卡滞或滑脱的问题。设计过程中重点考虑了承载的安全性，钩身与螺纹段的过渡位置做了圆角强化处理，该位置是吊钩受载时的应力集中高发区，通过增大过渡圆角半径，可有效分散吊装时的复合应力，降低长期交变载荷下的疲劳断裂风险。上部螺纹段的长度预留了足够的调节余量，可适配不同厚度的安装固定板，安装时配合防松螺母即可实现锁止，防止作业过程中螺纹松脱引发安全隐患。

　　钩身的截面采用椭圆形变截面设计，在钩身弯曲受力最大的内侧位置适当加厚截面，外侧根据应力分布适当减薄，在保证整体承载能力的前提下尽可能降低构件自重，减少起重设备的无效载荷消耗。实际使用时，该吊钩可配合防脱卡舌使用，防止吊索具从钩口意外脱出，适配的吊装载荷范围覆盖中小吨位的常规起重作业，安装时需保证螺纹段完全旋入配套螺母，旋合长度不小于螺纹公称直径的1.5倍，同时安装面需保持平整，避免吊钩受偏载力，日常检查时可重点关注钩身过渡位置、螺纹根部是否存在裂纹或变形，及时排查安全隐患。
