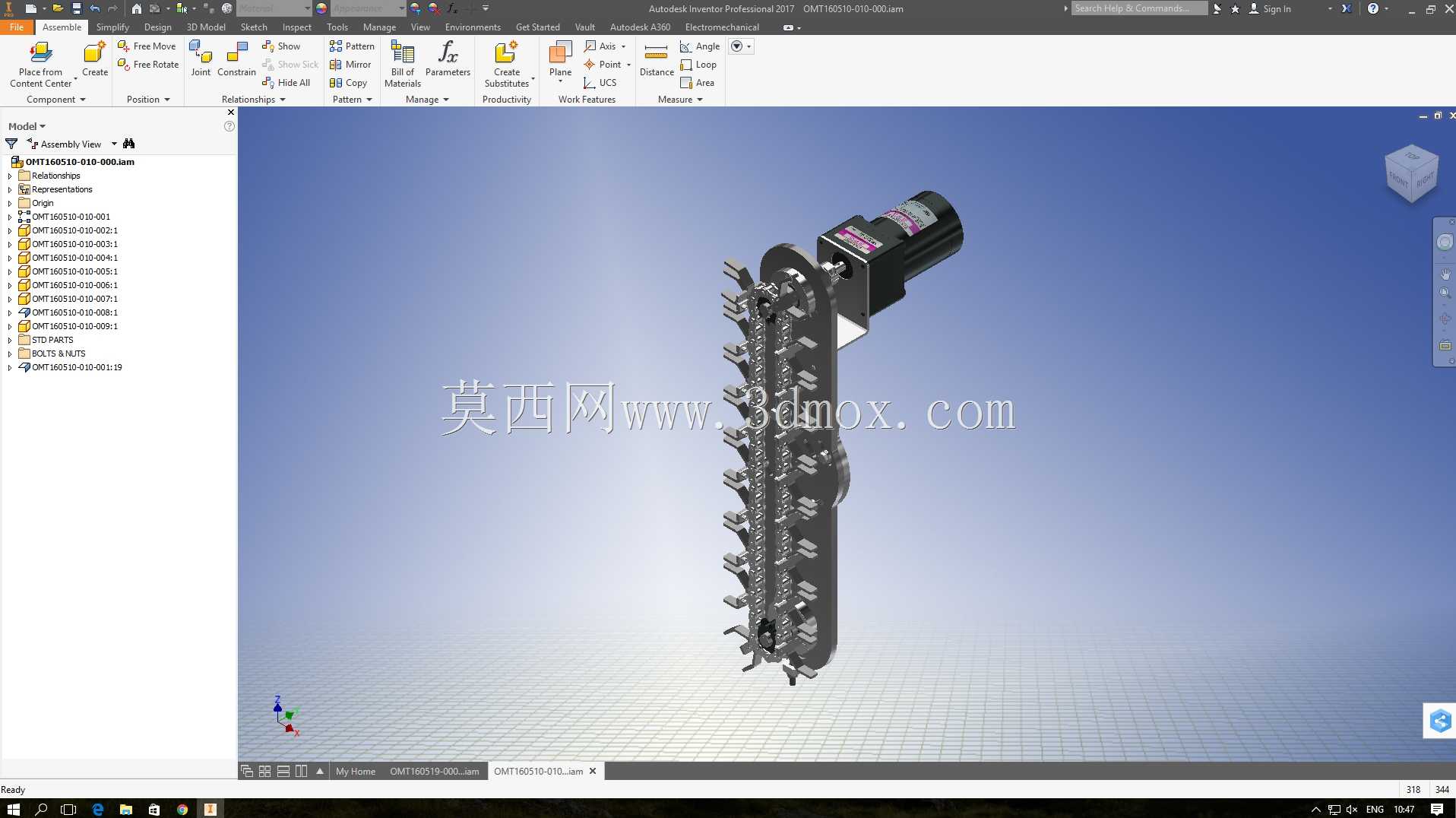

带驱动单元的立式链式输送结构

　　这款立式布置的链式输送结构，常应用在电子元器件组装线、小型五金件加工产线的工序间物料转运场景，也可适配食品包装线的立式上料工位，解决狭小空间内多工位垂直方向的物料同步输送需求，相比平置输送线能大幅缩减产线的横向占地空间，适配车间紧凑布局的改造需求。从结构设计逻辑来看，驱动端采用侧装式动力单元直连主动链轮的布局，省去了额外的联轴器传动环节，既减少了动力传递过程中的损耗，也压缩了驱动端的整体外伸尺寸，安装时只需将驱动侧的安装法兰与设备机架的预设安装面对齐锁付即可完成动力端固定，无需复杂的同轴度调校工作。输送链采用双侧带拨爪的特制链节，每节拨爪的间距可根据待输送工件的外形尺寸做适配调整，拨爪的突出高度控制在合理范围，

　　既保证能稳定承托小型工件，也避免工件转运过程中出现卡滞、脱落的问题；张紧端设置在链架的底部位置，采用可调式张紧滑块结构，运维人员只需调整张紧螺栓的进给量，就能快速调整链条的张紧度，补偿链条长期运行产生的磨损伸长量，无需拆解整体链架结构。从安装边界来看，该输送结构的整体宽度控制在较窄范围，链架主体采用型材拼接的框架结构，安装时可根据产线的实际高度需求，在链架背部预设的安装孔位加装固定支架，直接与产线的铝型材机架或者方管机架锁附固定，不需要额外制作大型安装基座；驱动单元的接线端预留了标准的接线端口，可直接对接产线的控制系统，实现输送速度的变频调节，适配不同生产节拍下的物料输送速度要求。结构设计过程中，针对链节运行的平稳性做了专项优化，

　　上下两端的链轮均采用带凸缘的导向结构，链条运行时凸缘可限制链条的横向窜动，避免高速运行时链条脱轨；链架内侧设置了高分子耐磨导向条，链条滑动过程中直接与耐磨条接触，既降低了运行噪音，也减少了链节的磨损量，延长整体结构的维护周期。在实际选型适配时，可根据待输送工件的单重调整链条的规格以及驱动单元的功率参数，若输送较重工件可更换更大节距的输送链，同时升级驱动端的减速比，保证输出扭矩满足负载要求；若用于洁净车间场景，可将链架及拨爪的材质更换为不锈钢材质，适配洁净环境的使用要求。
