双环铰接式扭转连接吊耳结构设计

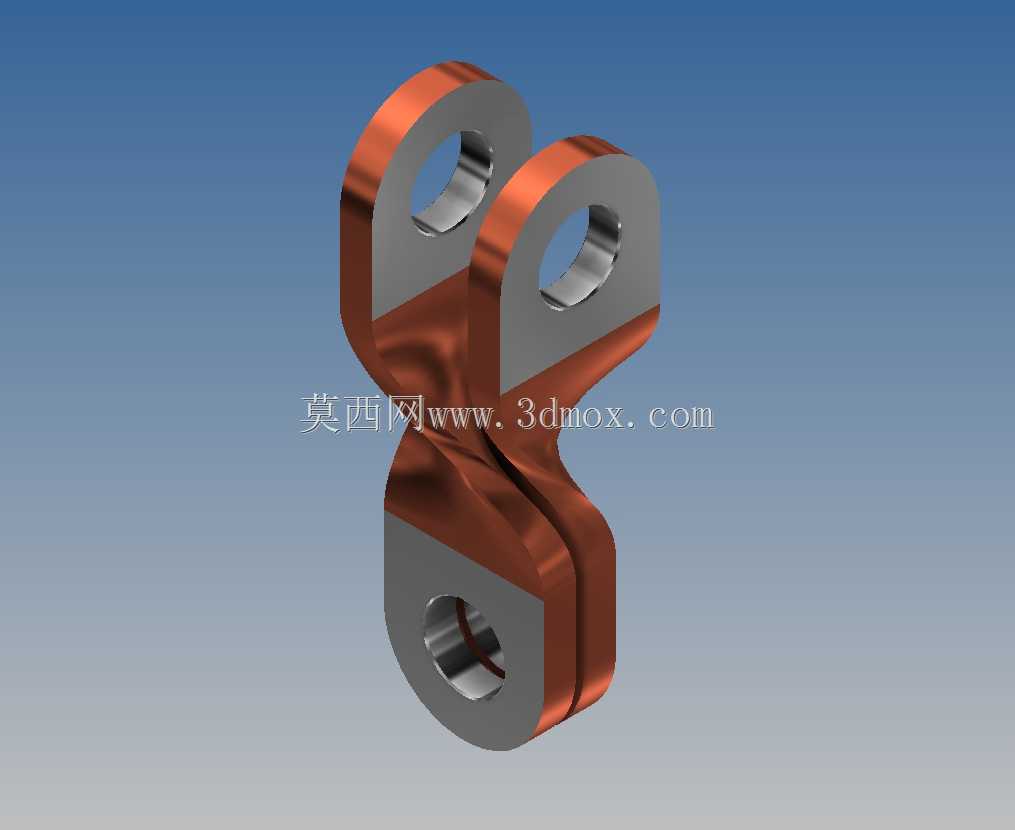

　　这类双环铰接扭转连接件，多应用在需要小角度扭转补偿的铰接传动场景中，常见于工程机械的拉杆联动、小型起重设备的吊点连接、农用机械的杆件铰接部位，能够在两个连接点位存在小幅空间角度偏差时，避免刚性连接带来的附加应力，减少杆件焊缝或连接螺栓的疲劳断裂风险。从结构设计逻辑来看，该构件采用上下双单耳、中间扭转过渡段的整体式结构，上下两个带通孔的耳片分别用于穿装销轴，与相邻的杆件或支座形成铰接副，耳片的通孔做了同轴度公差约束，保证销轴穿装后无卡滞，耳片端面与销轴端面的贴合面预留了平垫安装空间，避免销轴转动时磨损构件本体。中间的扭转过渡段采用S形扭转曲面设计，并非简单的直板弯折，曲面过渡处做了等壁厚处理，在有限元受力分析时，

　　该区域的应力分布更均匀，不会出现直角弯折处的应力集中问题，能够承受沿耳片通孔径向的拉压载荷，同时允许上下耳片围绕构件中心轴线产生小幅度的相对扭转，补偿安装过程中两个连接端的角度偏差，适配设备运行过程中杆件联动产生的小幅空间位移。从安装边界来看，上下耳片的通孔直径匹配常用的标准圆柱销轴规格，耳片的外圆尺寸满足销轴的剪切强度配套要求，安装时上下两个铰接点的中心距为固定值，设计时需要提前核对相邻构件的铰接点间距，避免出现安装干涉；构件整体的宽度尺寸控制在常规铰接座的开口宽度范围内，不需要额外加宽铰接座的安装槽，能够直接适配现有标准铰接座的安装尺寸。构件的表面采用分色处理，主体受力段与耳片端面做了区分，

　　实际生产中多采用锻造后整体机加工的工艺，耳片的通孔内表面做粗糙度控制，减少销轴转动时的磨损，过渡段的曲面通过数控铣削成型，保证壁厚均匀，避免因壁厚差导致的受力薄弱点。在实际选型应用时，需要根据额定拉压载荷核算耳片的厚度与通孔直径的匹配关系，同时核对允许的最大扭转角度，避免超出扭转补偿范围导致构件产生塑性变形，这类结构相比传统的直板单双耳铰接件，多了一维的角度补偿能力，在空间连杆机构中能够减少铰接点的数量，简化整体连杆结构，降低机构的整体重量与装配复杂度。
