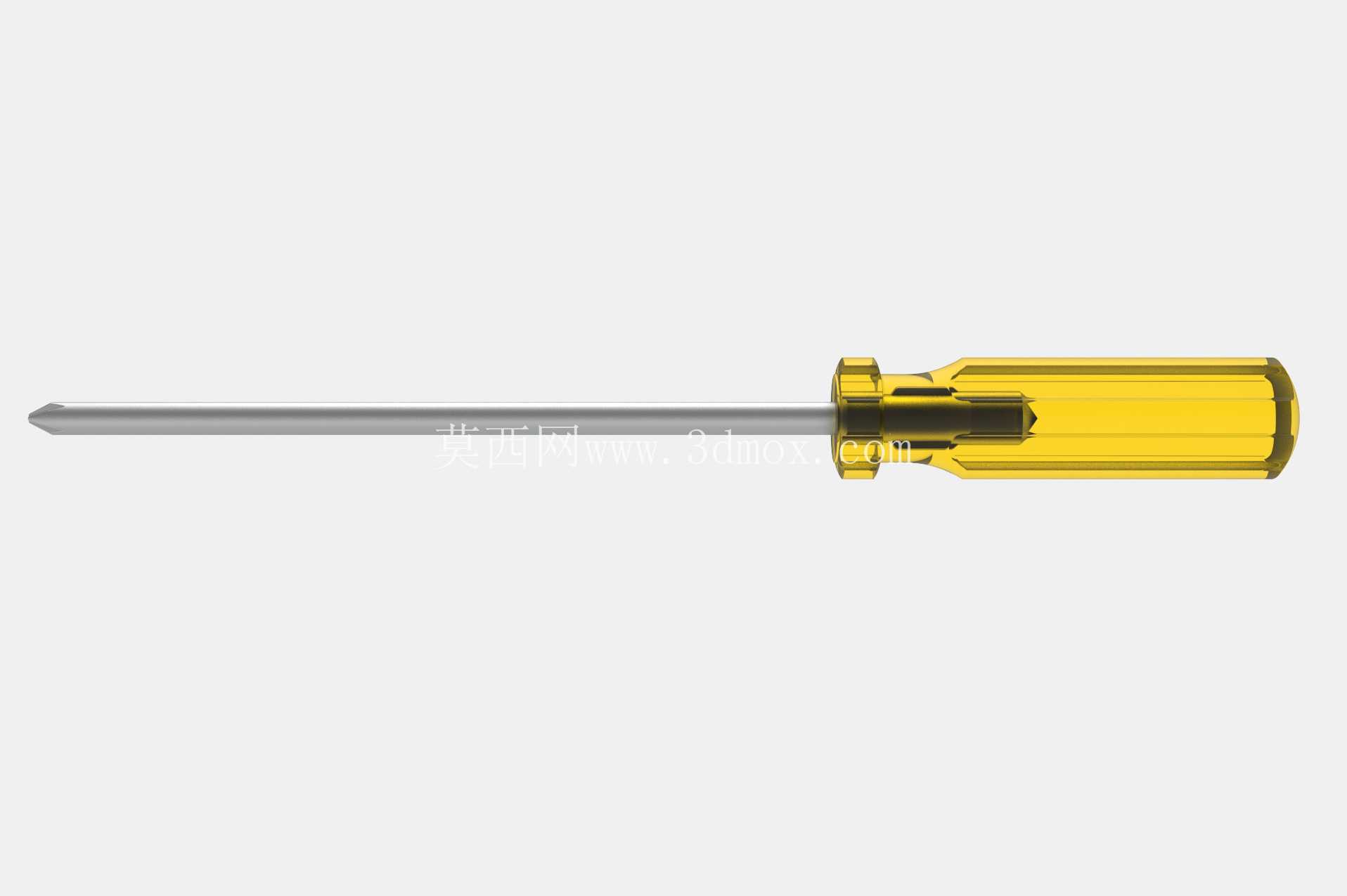

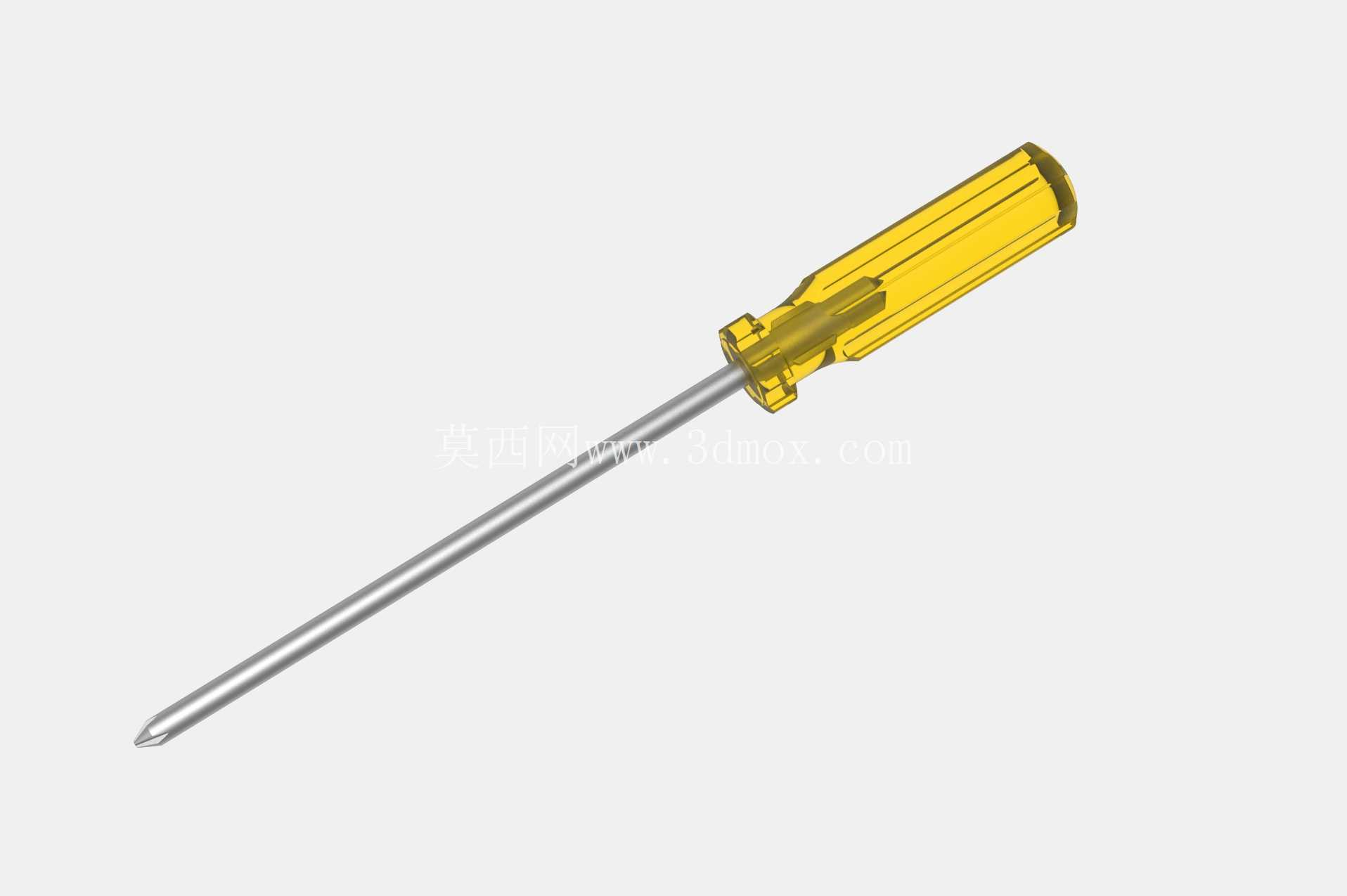

透明黄柄十字头螺丝刀三维结构设计

　　这款十字头旋具的设计，首先围绕日常拆装、设备维保场景的实际握持需求展开，手柄采用半透明聚碳酸酯材质注塑成型，表面做了周向防滑棱纹处理，握持时手掌与手柄的接触摩擦力足够，即便手上沾有少量润滑油脂也不易打滑，手柄尾部做了圆弧过渡，长时间掌心顶压施力时不会产生明显硌痛感，适配电子设备组装、小型五金件拆装、家电维修、模具维保等多场景的手动拧紧作业需求。从结构拆分来看，整体分为手柄嵌装段、金属杆身、十字工作头三个核心部分，金属杆身采用铬钒钢材质的等直径圆杆设计，杆身与手柄的嵌合段做了滚花处理，注塑时直接嵌入手柄内部，避免大扭矩施力时杆身与手柄发生相对转动，杆身直线度公差控制在0.1mm每百毫米长度范围内，保证旋拧时工作头不会出现偏摆晃动感，减少对螺丝十字槽的磨损。十字工作头的端部做了精准的槽型匹配设计，头端锥度与标准GB/T十字槽螺丝的槽型完全契合，旋拧时四个受力面均匀贴合螺丝槽壁，不会出现单边受力打滑、槽口崩边的问题，头端做了淬硬处理，表面硬度达到HRC55-60，具备足够的耐磨性能，长期使用也不会出现头端磨圆变形的情况。设计过程中重点考虑了操作的可视性需求，半透明的黄色手柄可以直观看到内部金属嵌件的装配状态，若出现杆身松动、嵌件移位的情况可以第一时间发现，避免施力过程中工具失效造成零件损伤或者人员磕碰。

　　尺寸边界方面，整具旋具的总长度控制在200mm区间，其中金属杆身长度为125mm，手柄长度75mm，手柄最大直径32mm，杆身直径5mm，这个尺寸比例适配M2到M6区间的十字槽螺丝拆装作业，既可以在开阔的装配工位灵活操作，也能伸入部分深度不超过100mm的沉孔、窄腔位置完成螺丝拆装，不会因为杆身过短无法触及工位，也不会因为杆身过长在狭小空间内出现干涉。手柄与杆身的同轴度做了严格管控，装配后整体径向跳动量不超过0.15mm，旋拧过程中施力方向与螺丝轴线保持一致，不会因为同轴度偏差导致螺丝拧歪、螺纹错牙的问题。

　　在实际产线应用中，这类手动旋具多用于装配工位的预拧紧作业、设备售后维保的现场拆装、实验室样机组装的精细调整，相比电动旋具，它的扭矩反馈更直接，针对小扭矩要求的塑料件、薄壁件螺丝装配，不会因为扭矩过大造成螺丝柱断裂、零件开裂的问题。设计时还考虑了工具的放置稳定性，手柄的圆柱段做了微小的锥度调整，平放在工作台面时不会轻易滚动滑落，避免工具从工位台掉落砸伤零件或者地面。杆身表面做了镀镍防锈处理，在湿度较高的车间环境中长期存放也不会出现锈蚀，保证工作头的尺寸精度不会因为锈蚀出现偏差，和螺丝槽的配合始终保持贴合状态。

　　十字头的端部做了微小的倒角导入设计，对准螺丝槽时不需要完全目视对位，靠触感就能快速滑入槽内，提升批量装配时的操作效率，减少对位辅助时间。整个结构没有多余的冗余设计，所有外形特征都服务于握持舒适度、施力可靠性、操作便捷性三个核心需求，没有为了外观增加不必要的曲面结构，注塑模具结构简单，量产时成型效率高，成品良率容易控制，金属杆身的加工工序也仅需下料、滚花、头部冲压成型、淬硬、表面处理几个常规工序，加工成本可控，适合作为通用手动五金工具批量生产投放市场。在建模过程中，所有配合尺寸都按照实际装配公差做了预留，手柄内孔与杆身嵌装段的过盈量控制在0.2-0.3mm，保证注塑冷却后两者紧密结合，不会出现松脱问题，手柄表面的防滑棱深度控制在1mm，既保证防滑效果，也不会因为棱纹过深导致握持时硌手，棱纹的圆角做了R0.5的过渡，清洁时也不容易积攒油污，日常维护擦拭方便。
