2.4英寸嵌入式触控操作显示模组结构

这款2.4英寸触控显示模组，是桌面级熔融沉积成型3D打印设备的核心人机交互部件，日常设备调试、打印任务操作全靠它完成指令输入与状态反馈。做结构设计的时候最先要卡的是安装边界，整个模组采用嵌入式面板安装结构，前面板带四个对称布置的安装固定孔，安装时只需要在设备的操作面板上开出对应尺寸的矩形沉台，将模组从面板前侧推入，通过四个孔位用螺丝锁紧就能完成固定，不需要额外设计复杂的固定支架，安装公差预留了0.2mm的间隙，避免面板加工误差导致装不进去的问题。

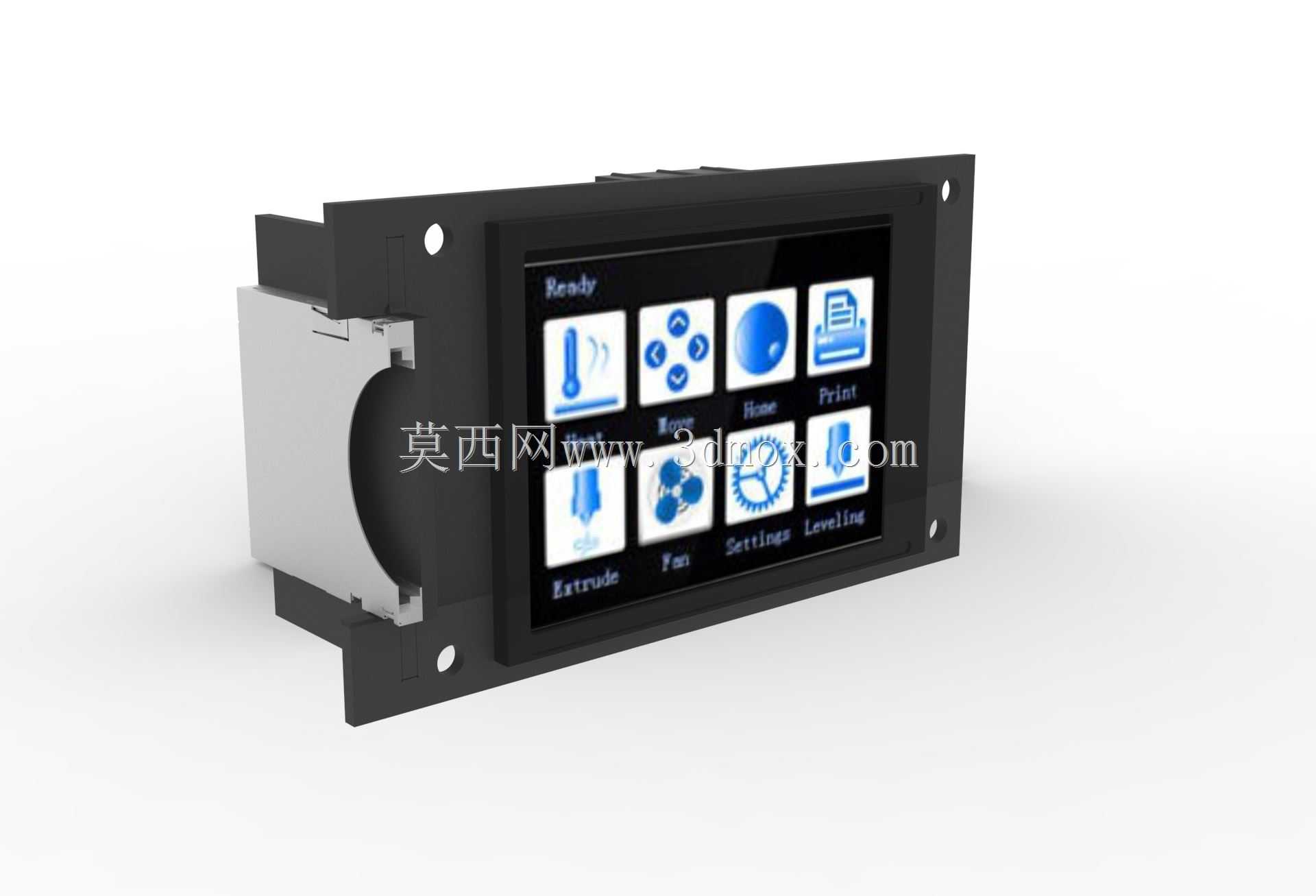

从实际使用场景来看，这个模组的安装位置一般在3D打印机的正面上方区域，高度刚好匹配操作人员站立操作的视线水平位置，不需要低头或者抬手就能完成触控操作。屏幕本身是2.4英寸的TFT彩色显示屏，分辨率足够清晰显示打印温度、进度、进给速度这些核心参数，屏幕表面覆盖的触控层是电阻式设计，哪怕操作人员戴着手套调整设备，也能准确识别触控指令，不像电容屏在车间多尘、操作人员戴劳保手套的场景下容易出现触控失灵的问题。

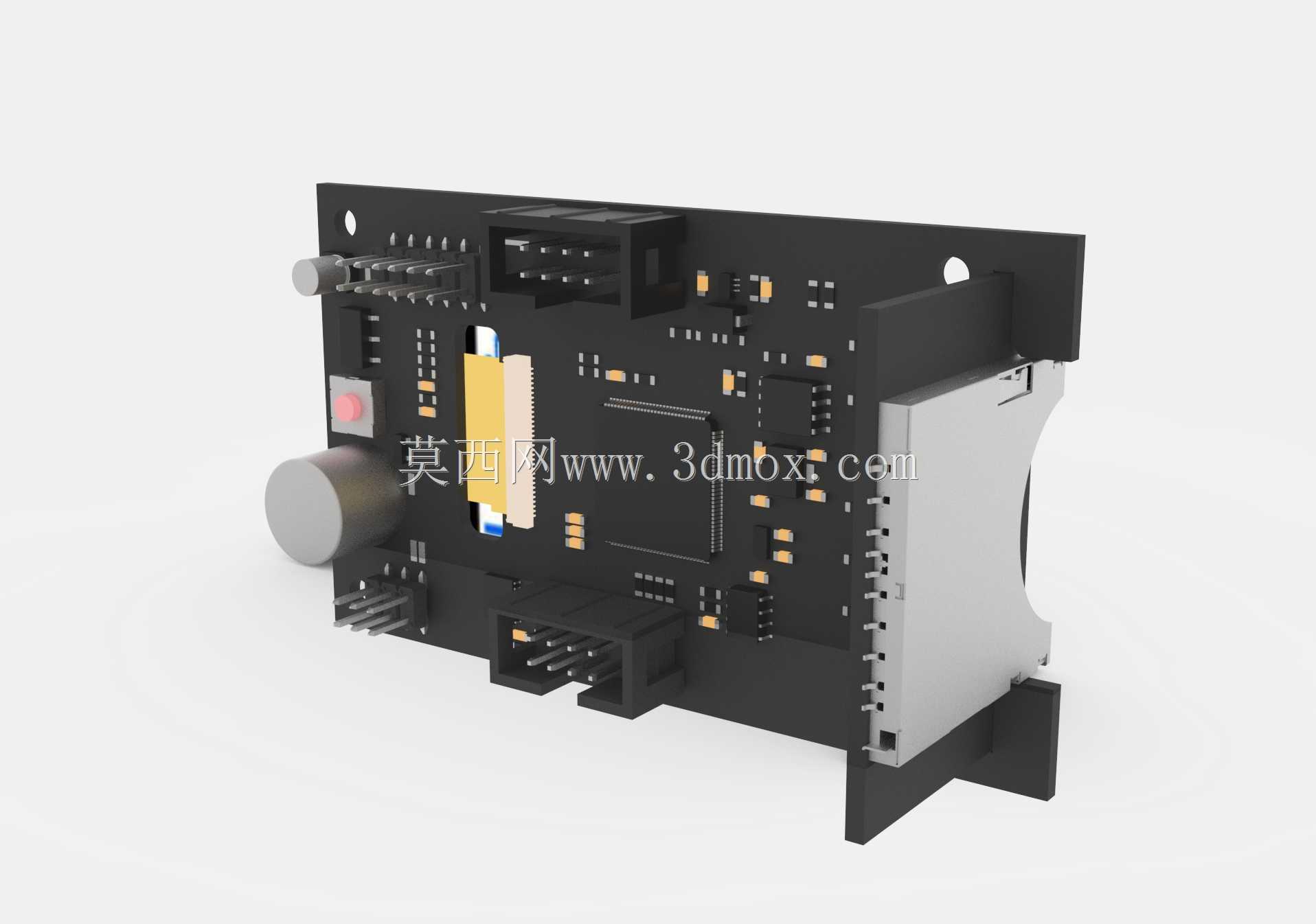

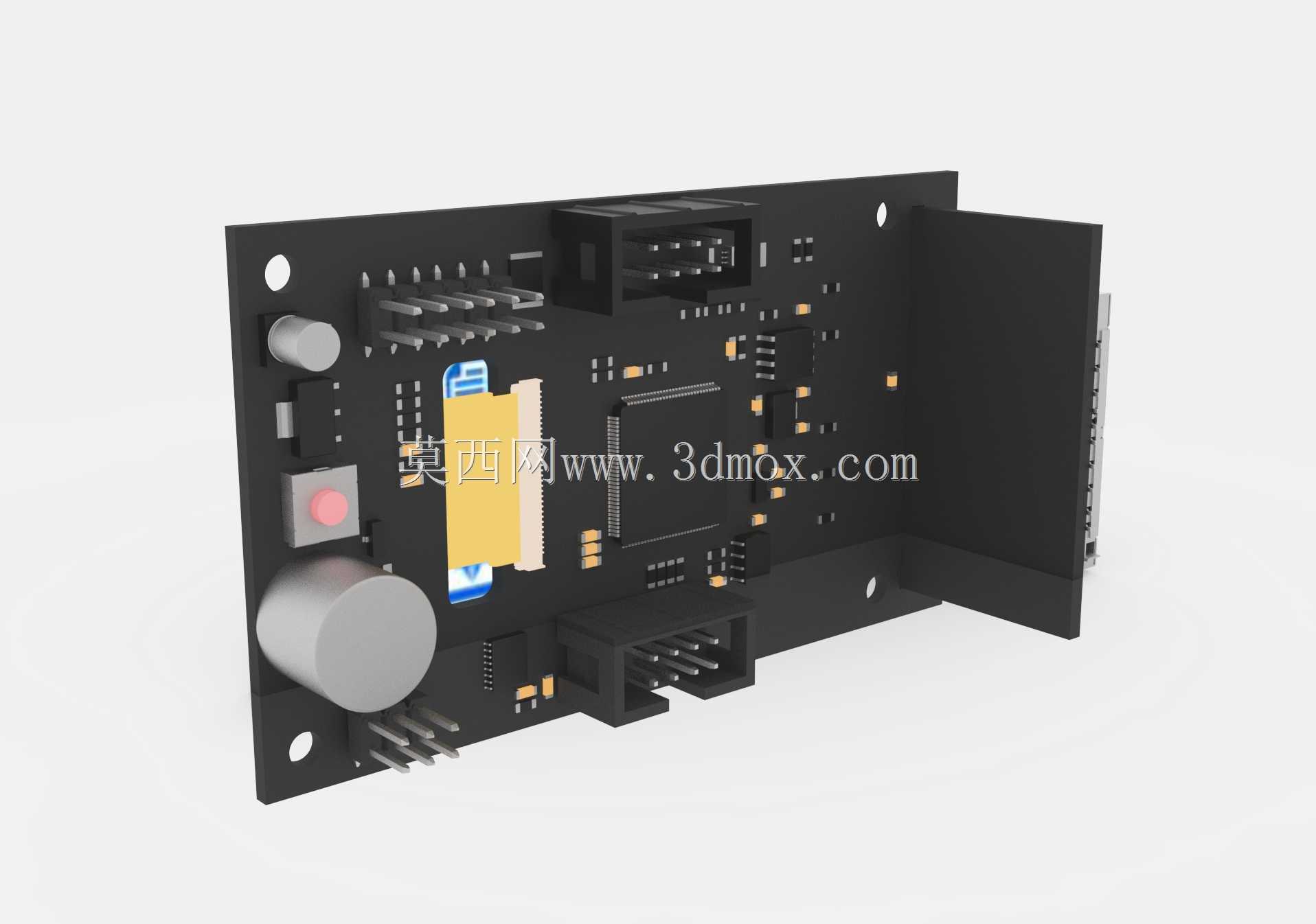

设计的时候特意把屏幕的显示区域和触控按键做了分区布局，主界面的图标尺寸都做了放大处理，单个触控区域的尺寸不小于8*8mm，避免操作的时候误触。屏幕后侧的主控电路板部分做了金属屏蔽罩设计，一方面可以阻挡3D打印机主板、步进电机工作时产生的电磁干扰，避免屏幕出现花屏、触控跳点的问题，另一方面金属屏蔽罩也能辅助电路板上的主控芯片散热，长时间连续打印的时候屏幕也不会因为过热出现显示异常。

模组的侧边预留了排线接插位置，排线采用防反插的接口设计，装配的时候不会因为插反方向烧坏屏幕模组，排线的出线位置做了圆弧过渡处理，避免设备开合或者震动的时候排线被硬折导致线芯断裂。整个模组的厚度控制得比较薄，嵌入安装之后后侧不会突出设备内部太多，不会和设备内部的走线、其他结构件产生干涉，对于内部空间紧凑的桌面级3D打印机来说，这个厚度设计能给其他部件留出更多的布置空间。

从功能特性上来说，这个模组可以独立完成打印前的参数设置，比如热床温度、喷嘴温度、打印速度、回抽距离这些参数，都可以直接通过触控屏幕调整，不需要连接电脑就能完成脱机打印的全部操作。屏幕的显示角度做了优化，垂直方向120度的可视角度，操作人员站在设备正面不同位置都能清楚看到屏幕上的参数，不会因为角度偏斜出现颜色失真、看不清字的情况。前面板的黑色边框做了哑光磨砂处理，日常使用的时候不容易留下指纹和划痕，长期使用也能保持外观整洁，边框和屏幕之间的缝隙做了密封处理，车间里的少量粉尘不会从缝隙进到屏幕内部，降低了屏幕进灰导致显示模糊的概率。

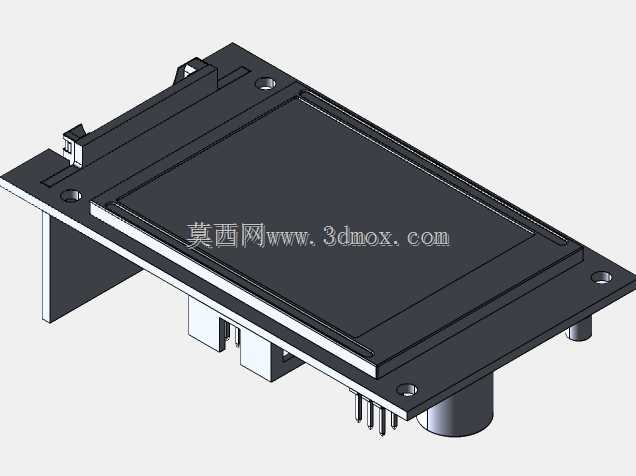

做三维建模的时候，这个模组的所有安装孔位、接口位置、外形轮廓都按照实物1:1还原，结构设计人员在做3D打印机的整机结构设计时，可以直接把这个模型导入装配体，提前预留好安装空间、排布好排线走向，不用等拿到实物再调整结构，能大幅缩短整机的研发周期。尤其是安装沉台的深度、固定孔的位置尺寸，都严格按照实际装配公差做了标注，设计面板结构的时候直接参考模型尺寸开孔，就能保证一次装配到位，减少反复打样调整的成本。另外在设计的时候也考虑了后期维护的便利性，模组的固定螺丝都在面板正面，如果屏幕出现故障需要更换，只需要从正面拧下四个固定螺丝，拔掉排线就能把整个模组抽出来更换，不需要拆开整个设备的外壳，后期维护的效率很高。
