多接口USB集线器外观结构设计

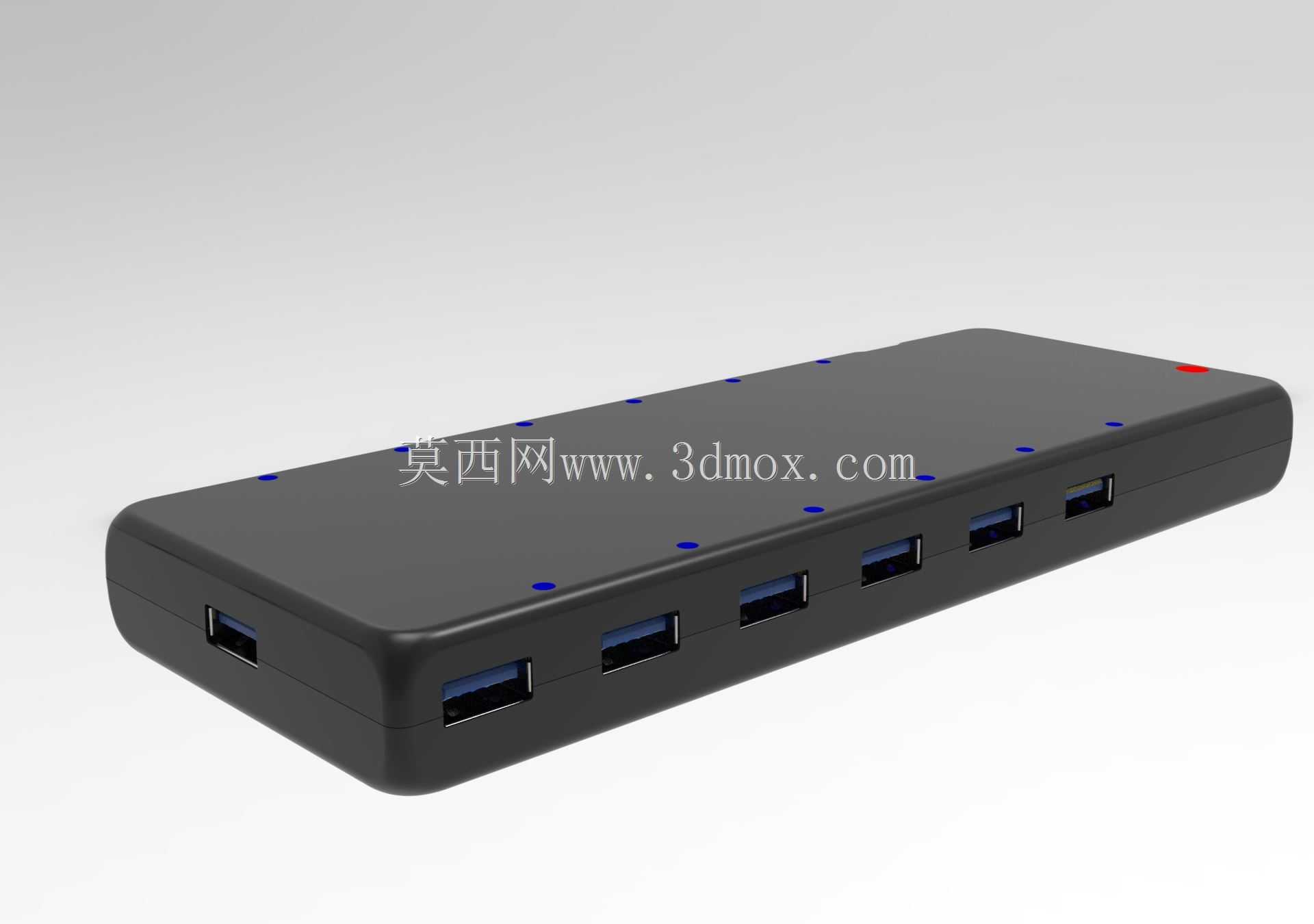

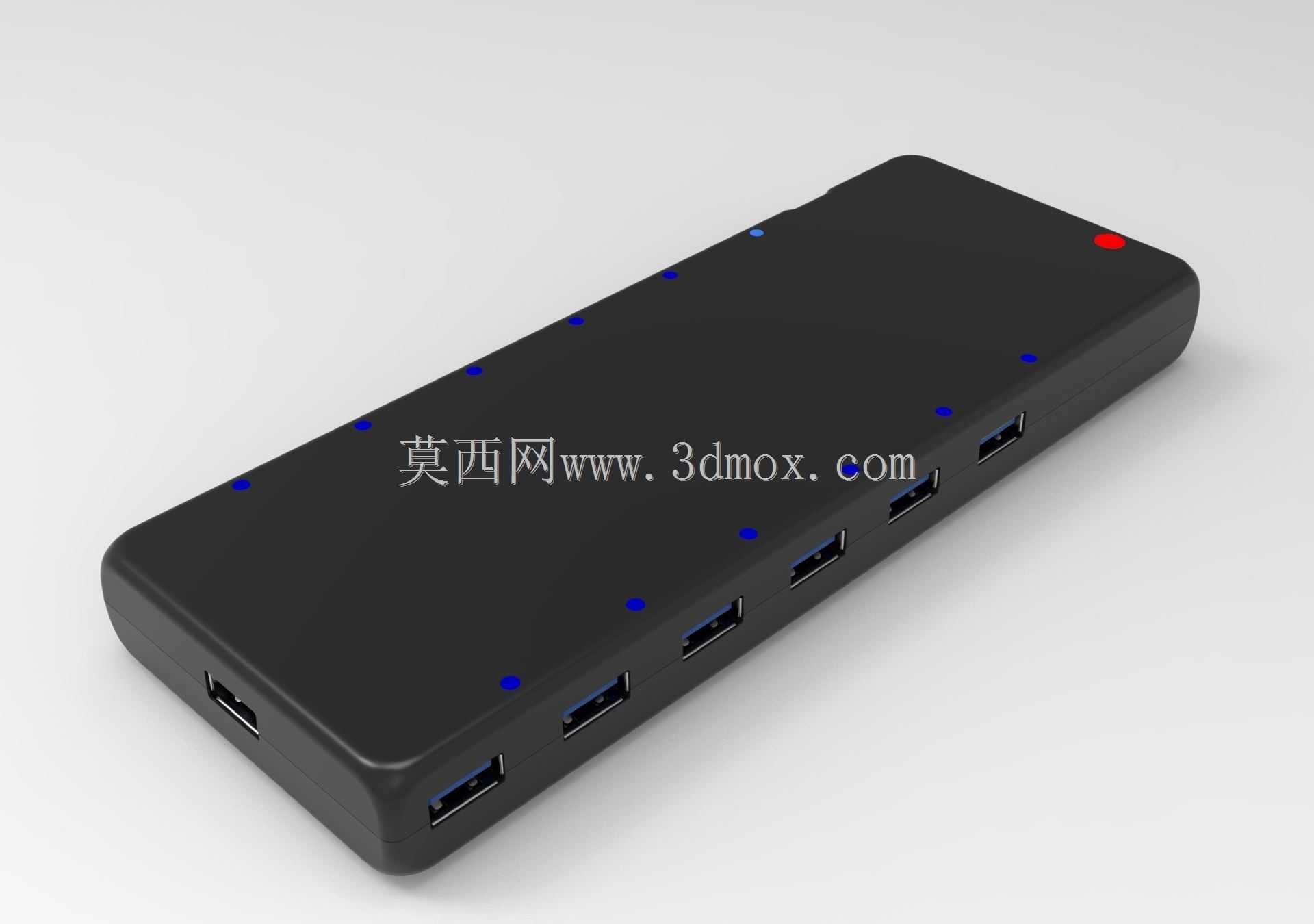

　　日常办公场景中，台式机后置接口插拔不便、轻薄本原生USB接口数量不足是高频痛点，这类多接口USB集线器正是为解决外设扩展需求设计的外设产品，可同时接驳U盘、鼠标、键盘、移动硬盘、有线网卡等多类USB设备，无需反复插拔更换设备，大幅提升桌面办公、外出差旅的设备使用效率。从结构设计来看，这款集线器采用长条形圆角薄壳体设计，壳体选用ABS工程塑料注塑成型，表面做细磨砂哑光处理，既可以避免日常使用留下指纹划痕，也能提升手持握持的摩擦力，放置在桌面时不易打滑。壳体边缘全部做R3-R5的圆角过渡，没有尖锐棱角，避免日常拿取时划伤手部，也能降低跌落时的壳体应力集中，减少外壳碎裂风险。接口布局上，产品长边侧面均匀排布7个USB Type-A接口，

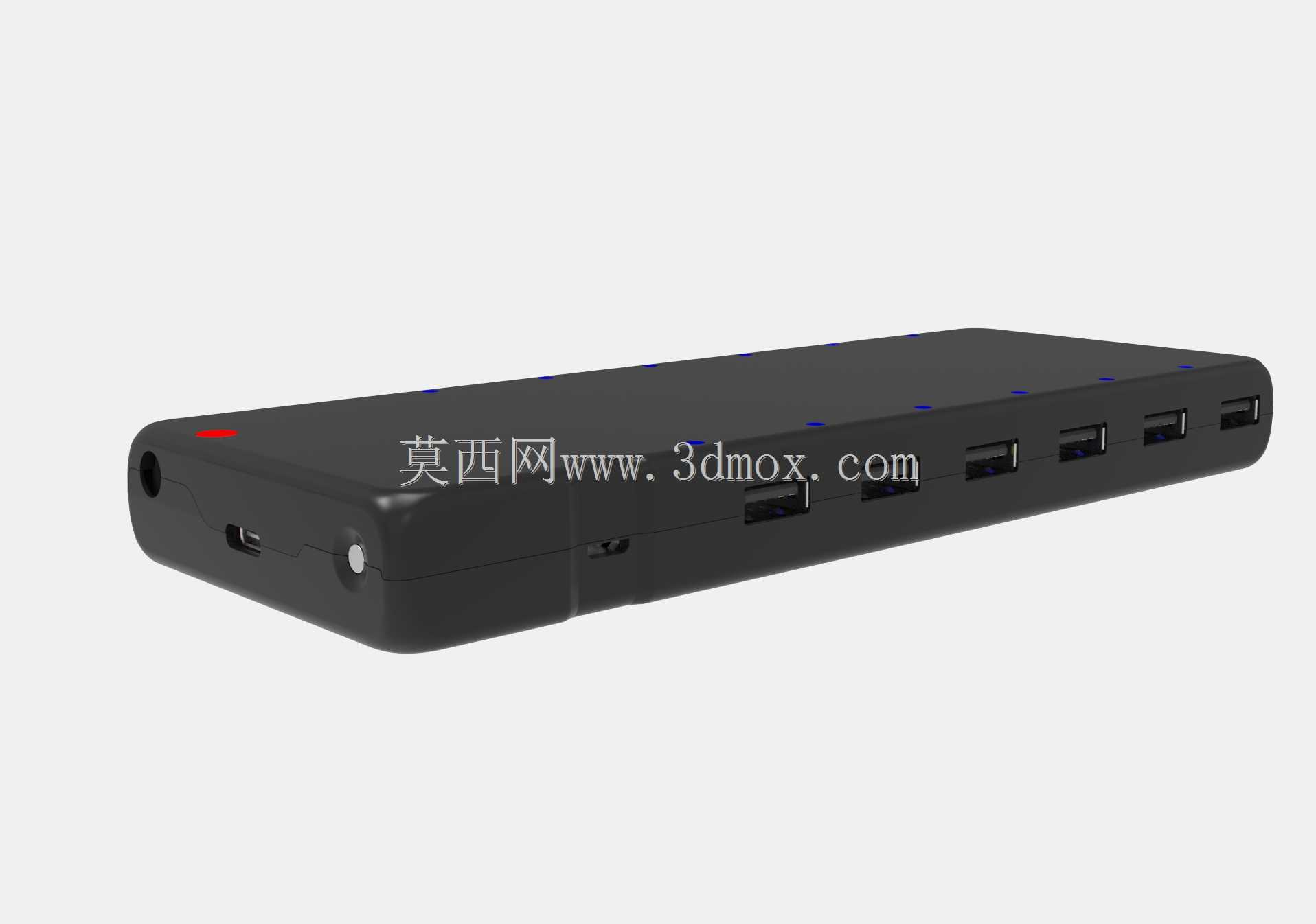

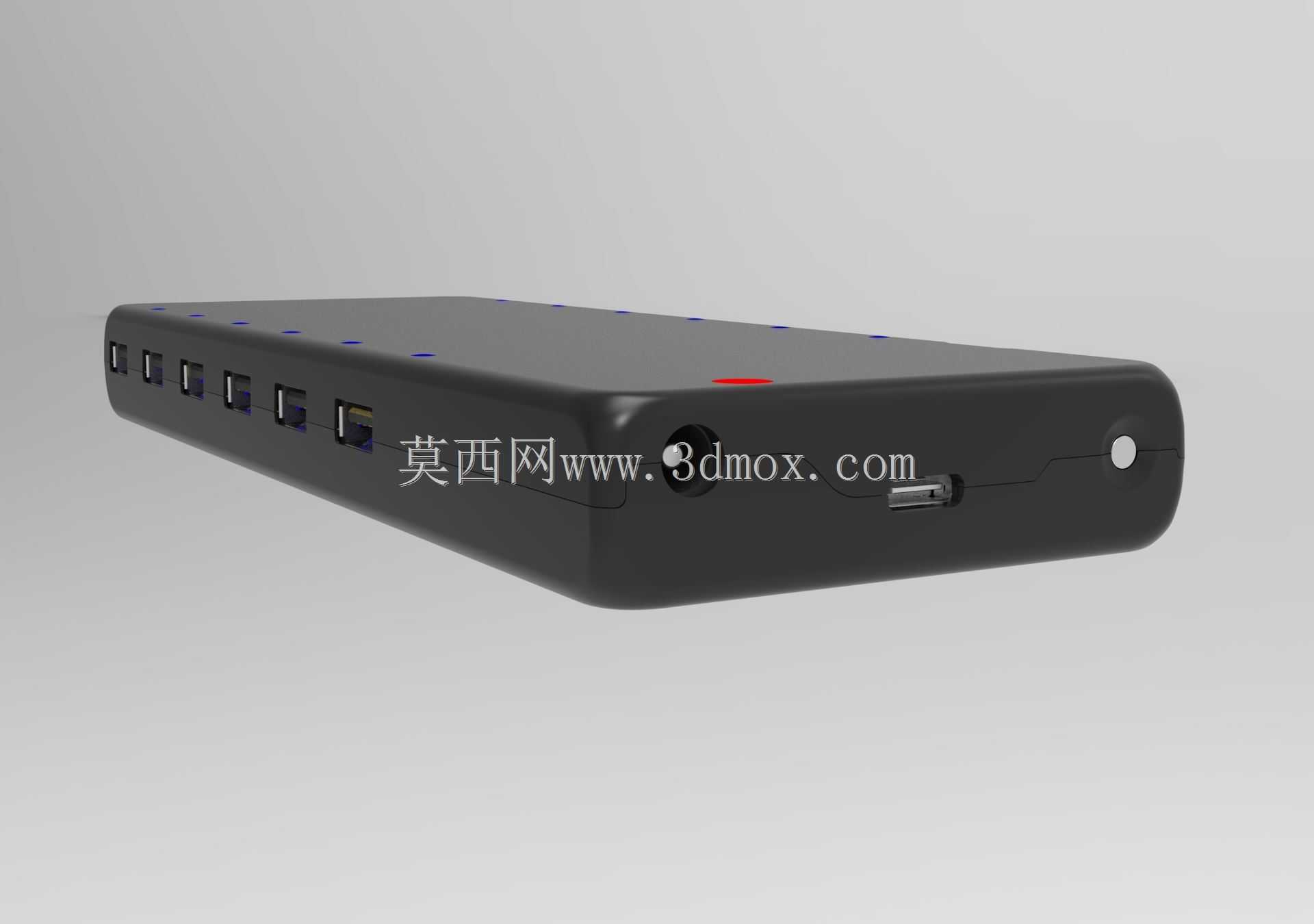

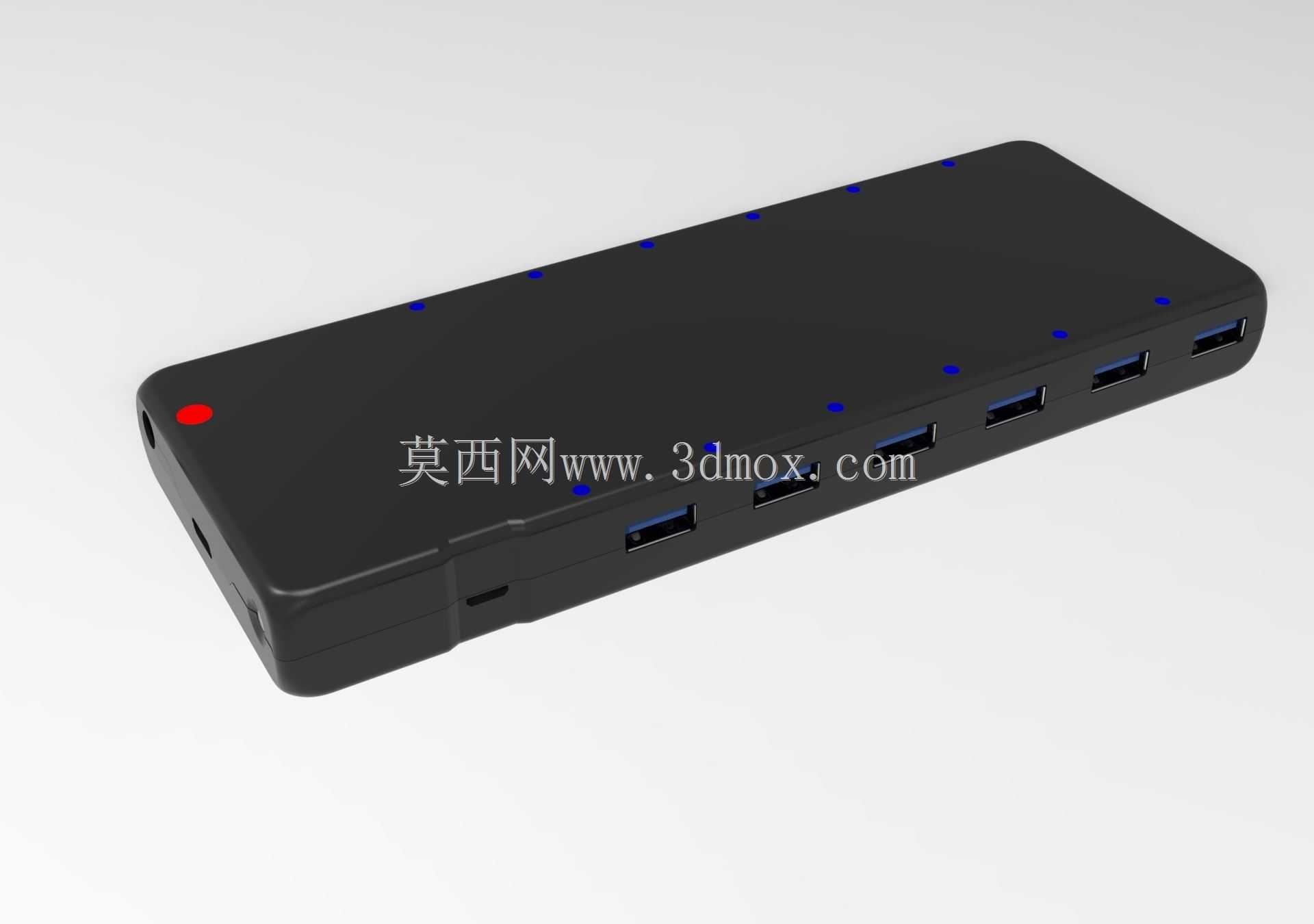

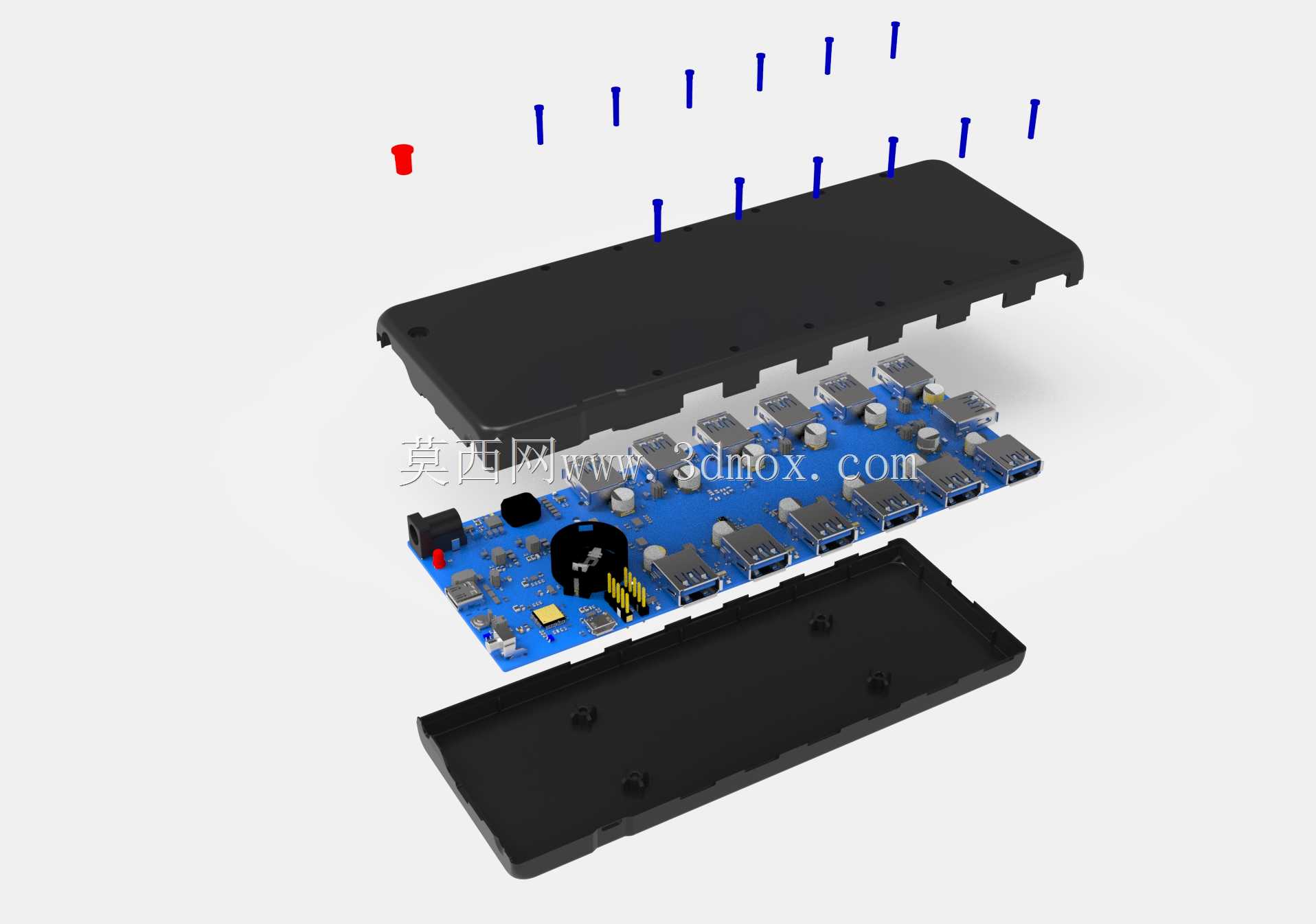

　　可同时接驳多台全尺寸USB外设，相邻接口之间预留足够间距，避免体积较大的U盘、无线网卡等设备插入时互相遮挡，导致相邻接口无法使用；短边侧面设置1个USB Type-C供电接口与1个Micro USB接口，可根据使用场景选择对应供电线，当接驳移动硬盘等高功耗外设时，可通过外接供电补足接口功率，避免设备因供电不足无法识别、传输掉速等问题。壳体顶面每个Type-A接口对应位置设置蓝色状态指示灯，设备接入正常工作时指示灯点亮，用户可直观判断每个接口的工作状态，无需进入系统查看设备连接情况；壳体一端设置红色电源指示灯，接通电源后常亮，直观显示设备供电状态。内部结构设计上，PCB板沿壳体长轴方向排布，接口全部采用直插式焊接在PCB边缘，

　　减少内部飞线连接，降低信号传输损耗，同时提升结构连接强度；壳体上下盖采用卡扣加超声波焊接的方式固定，无需额外螺丝固定，装配效率更高，接缝处缝隙均匀，外观整体性更强。尺寸设计上，整体长度控制在120mm左右，宽度45mm，厚度12mm，可轻松放入笔记本电脑包的侧袋、甚至衣物口袋中，外出携带不会占用过多空间；底部可根据需求粘贴防滑硅胶垫，放置在光滑桌面时不会随外设插拔拖动，提升使用稳定性。设计过程中需要重点考量接口的插拔寿命，所有接口选用插拔寿命不低于10000次的标准USB接口，铜片接触部分做镀金处理，降低接触电阻，减少长期使用后的接触不良问题；内部电路预留过流保护模块，当单个接口出现过流、短路情况时，会自动切断对应接口供电，

　　避免损坏外接设备与主机主板。这类集线器除了日常办公场景使用，也可应用在工业控制柜、测试工位等场景，为工控机、测试设备扩展更多USB接口，接驳扫码枪、数据采集器、调试U盘等设备，壳体可根据工业场景需求更换为阻燃PC材质，提升设备的防火抗冲击性能，适应更复杂的使用环境。
