3D打印用CoreXY运动执行机构设计

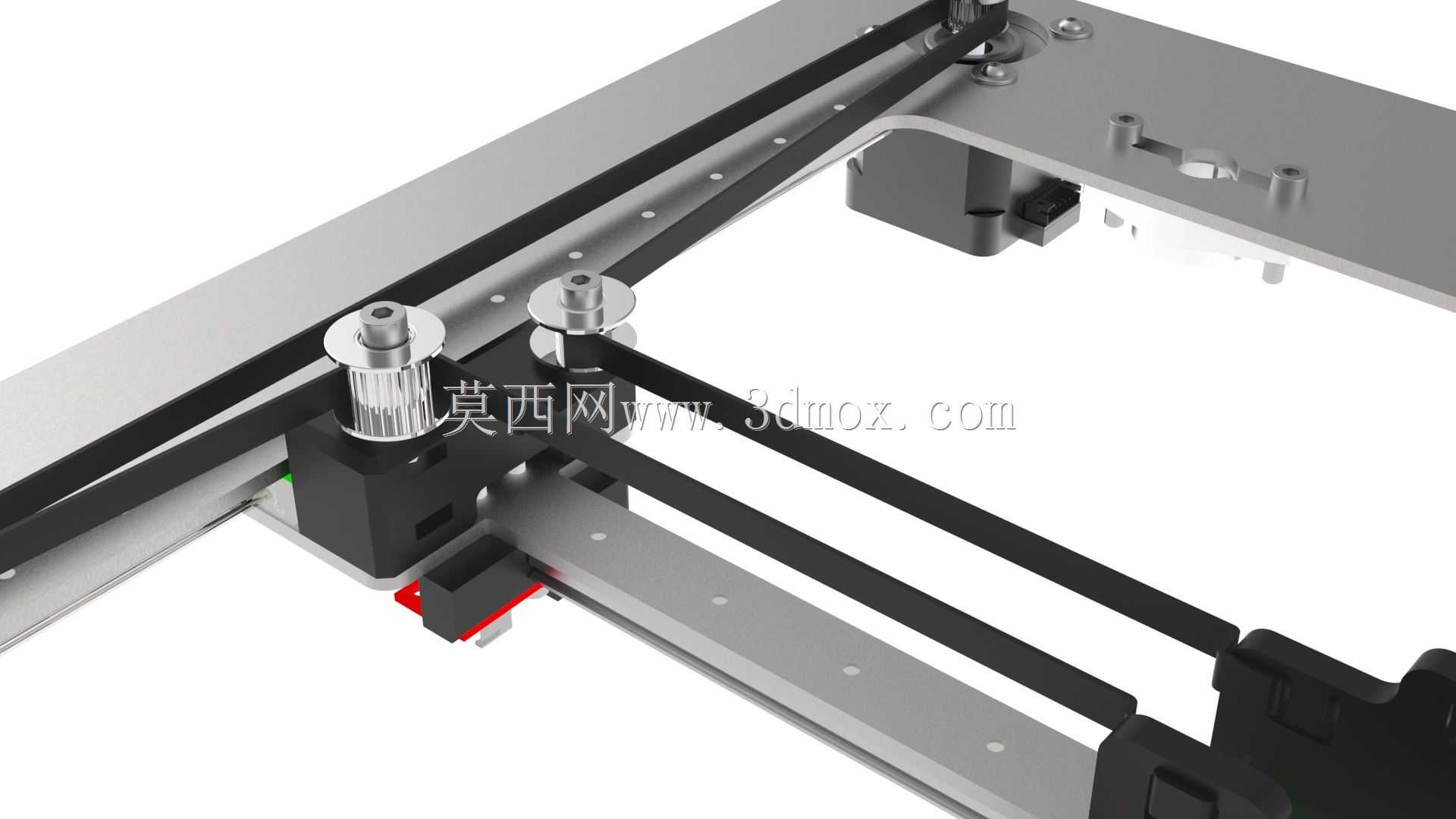

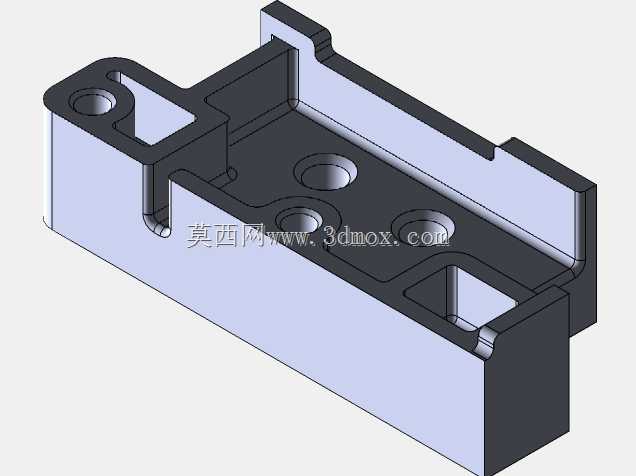

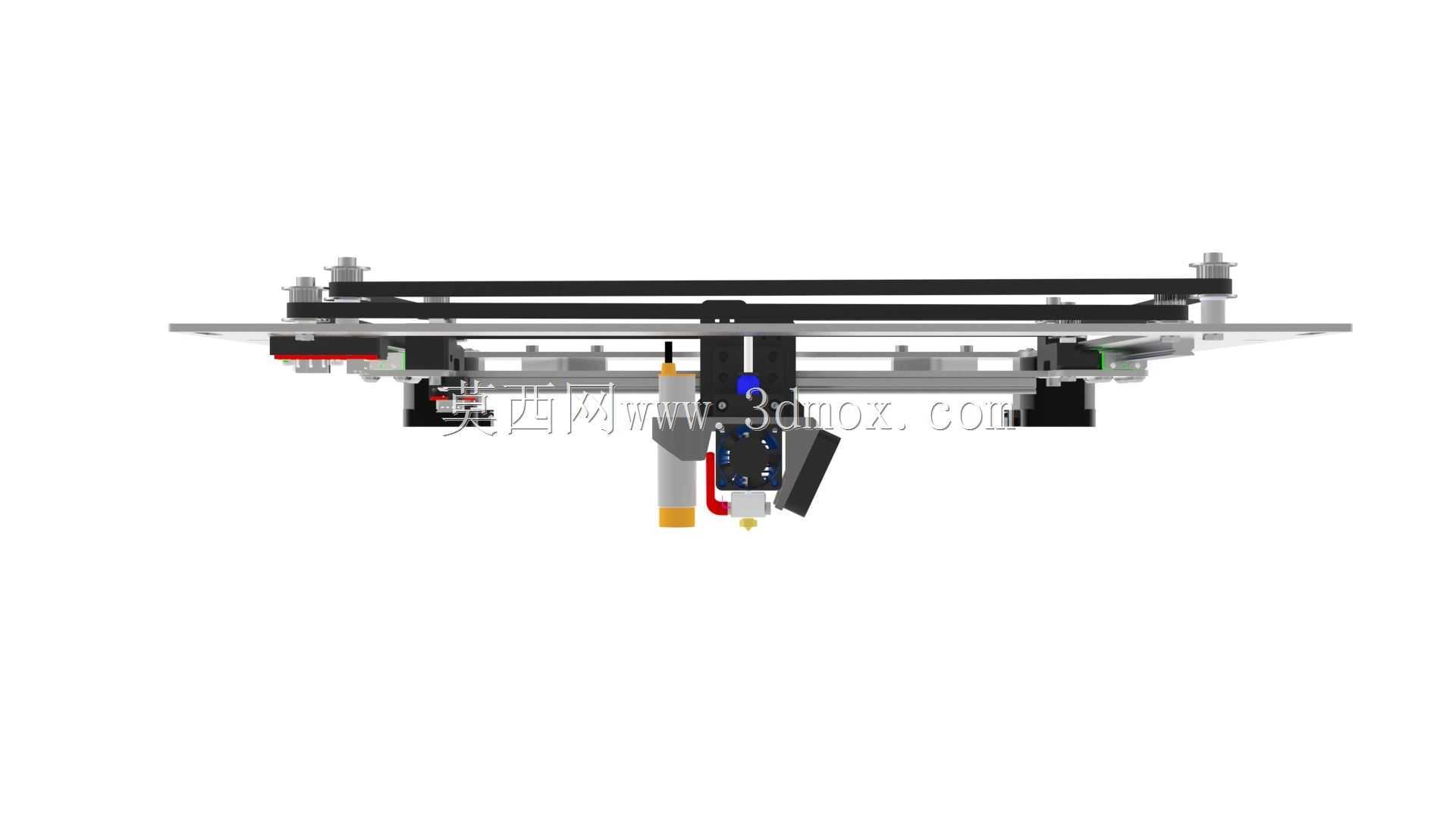

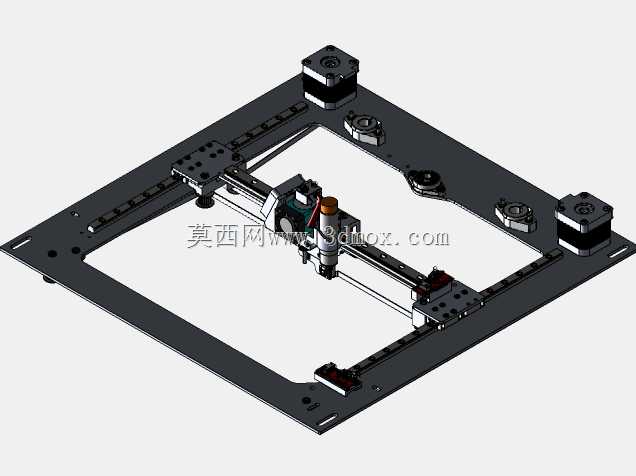

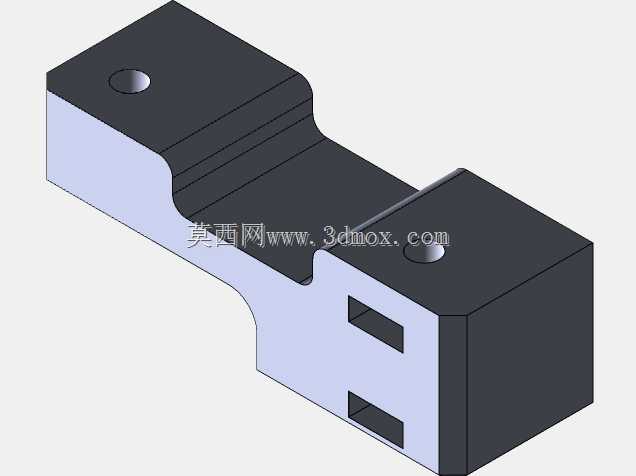

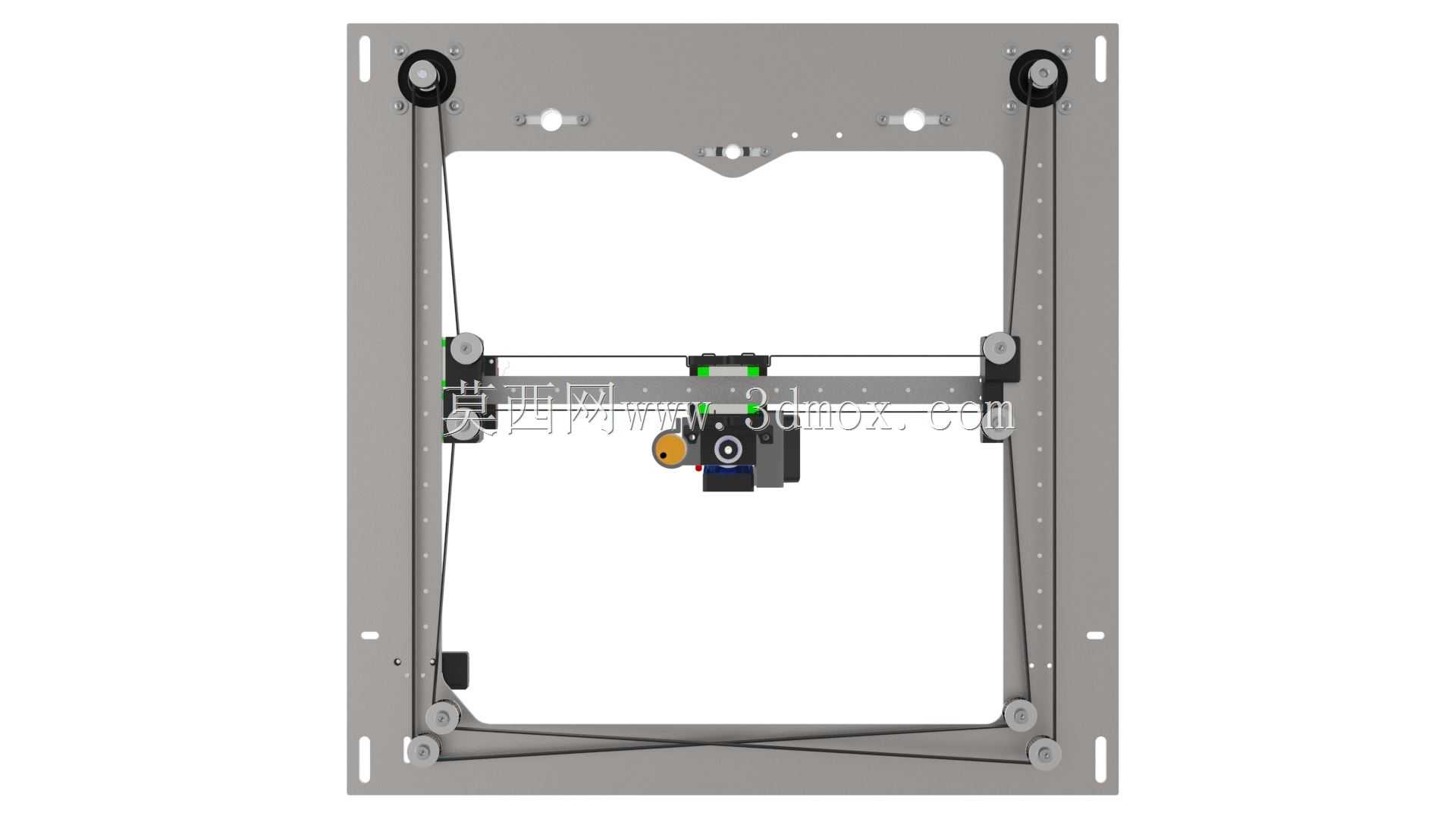

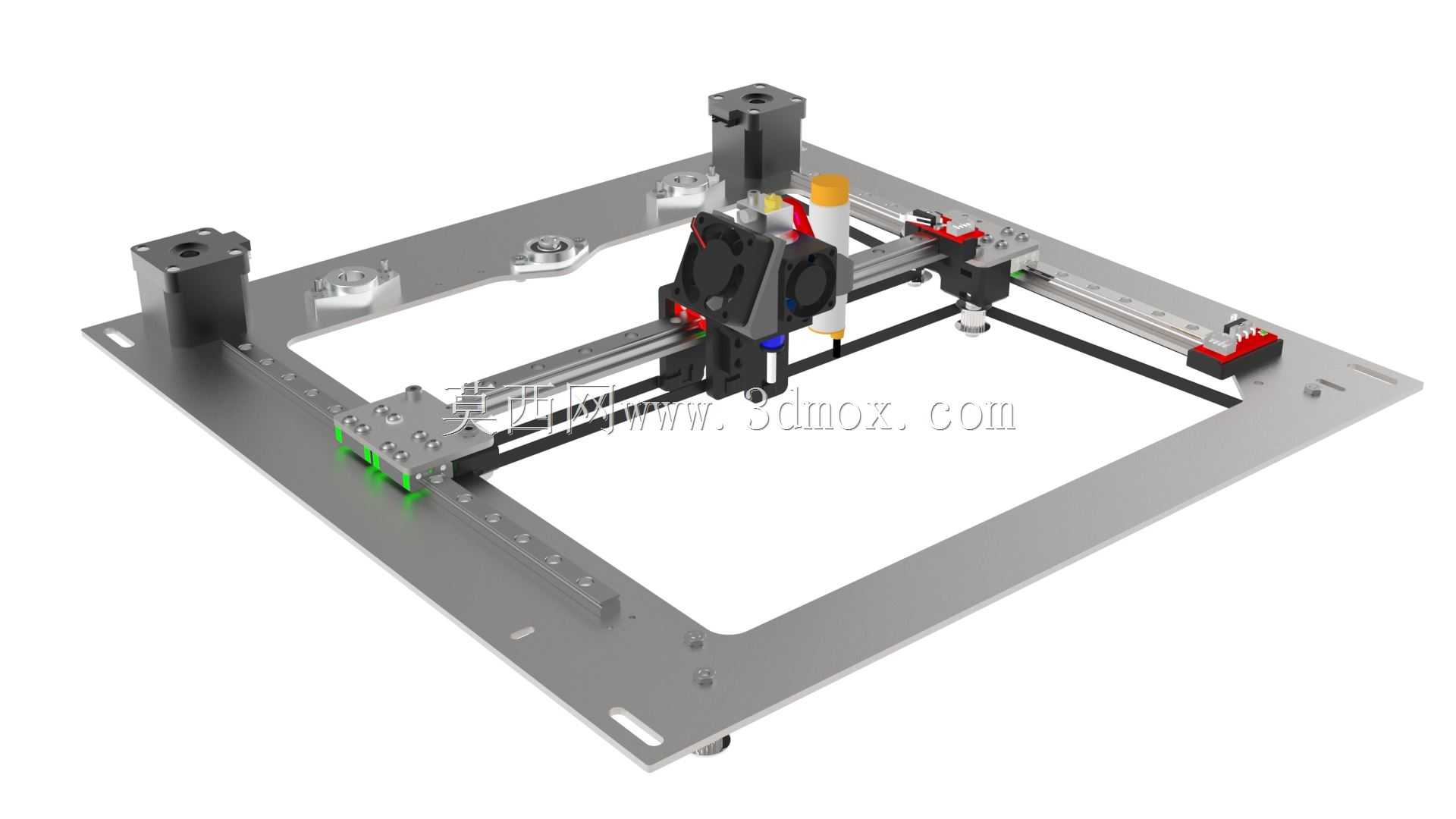

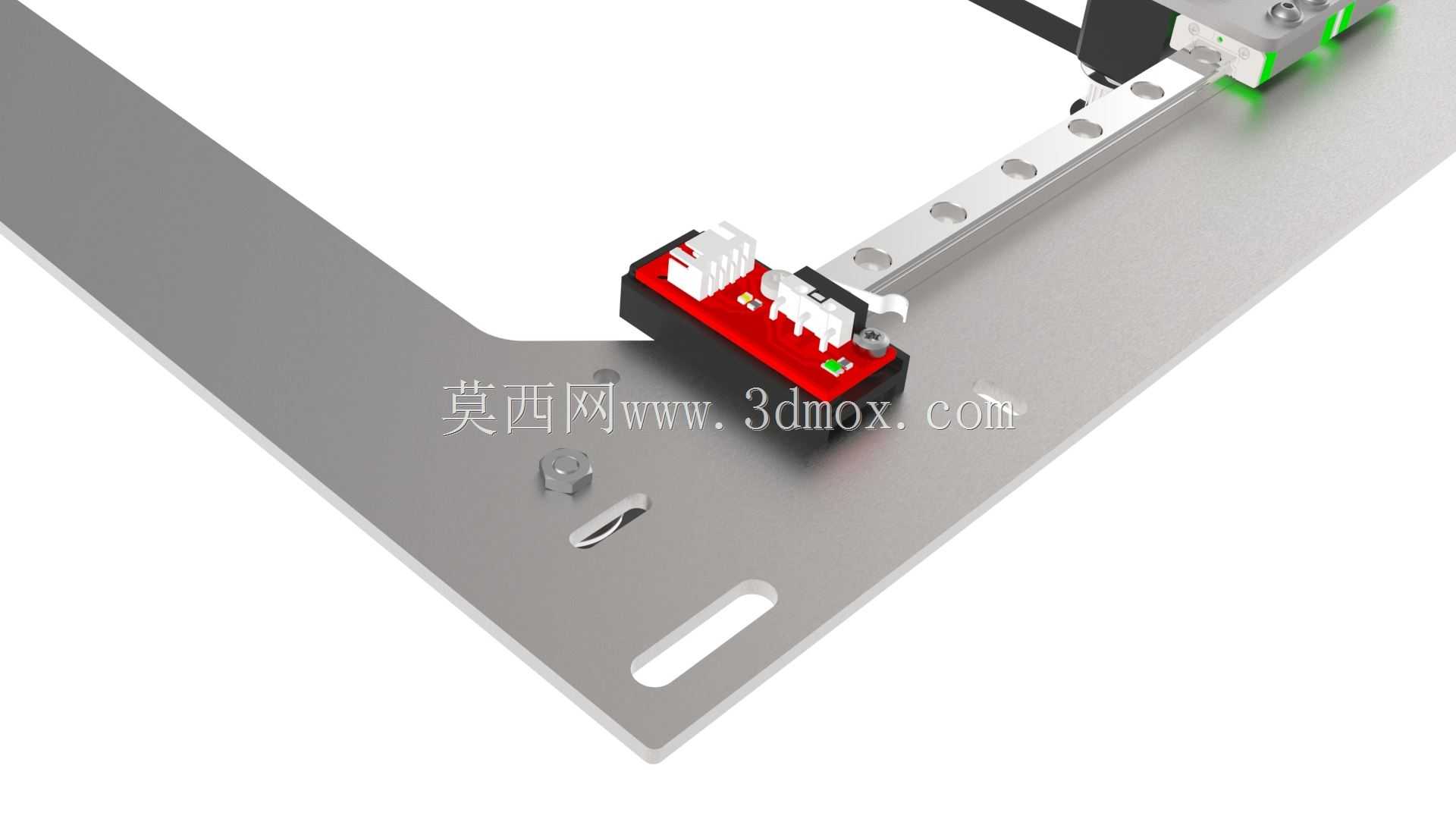

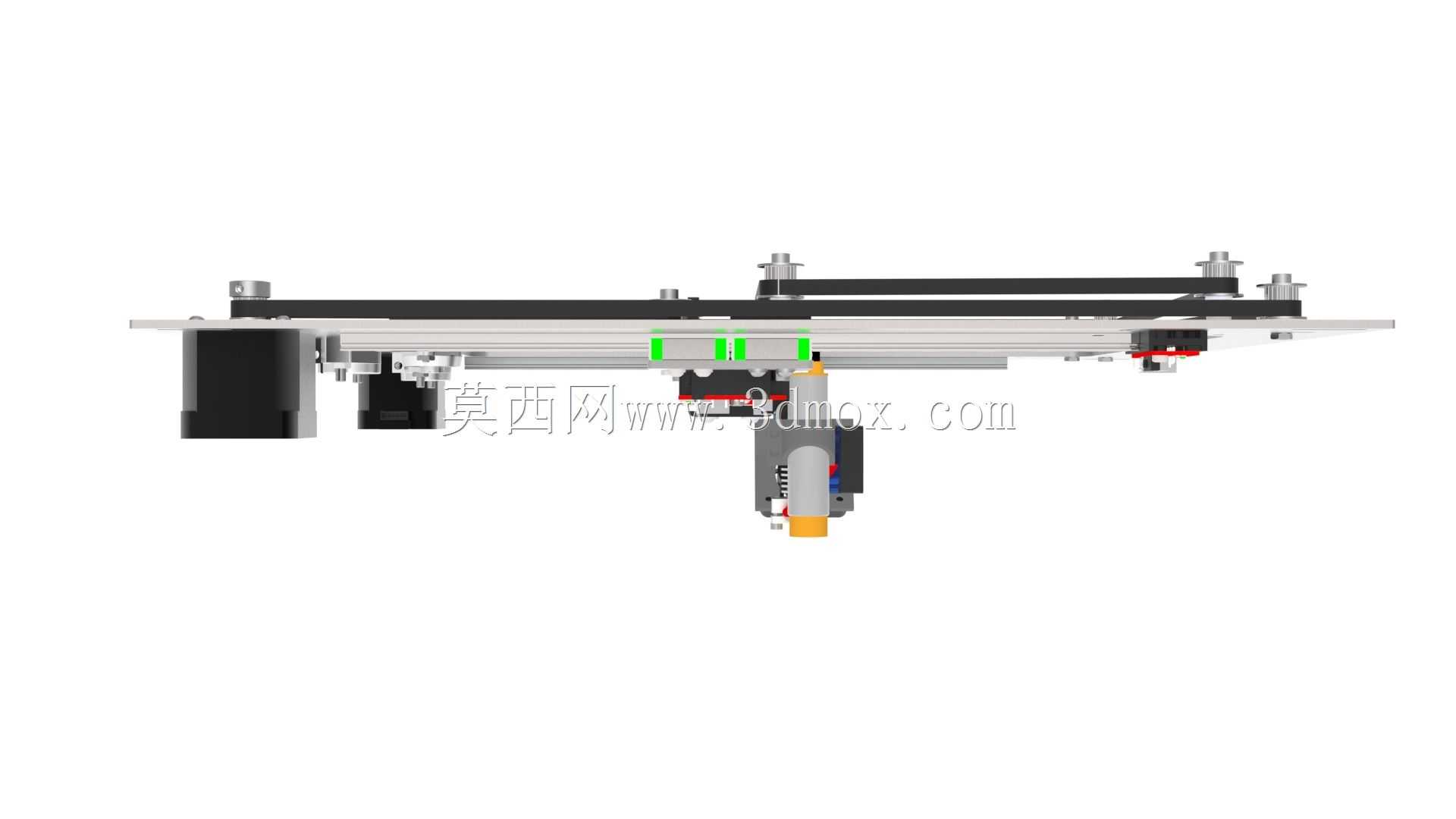

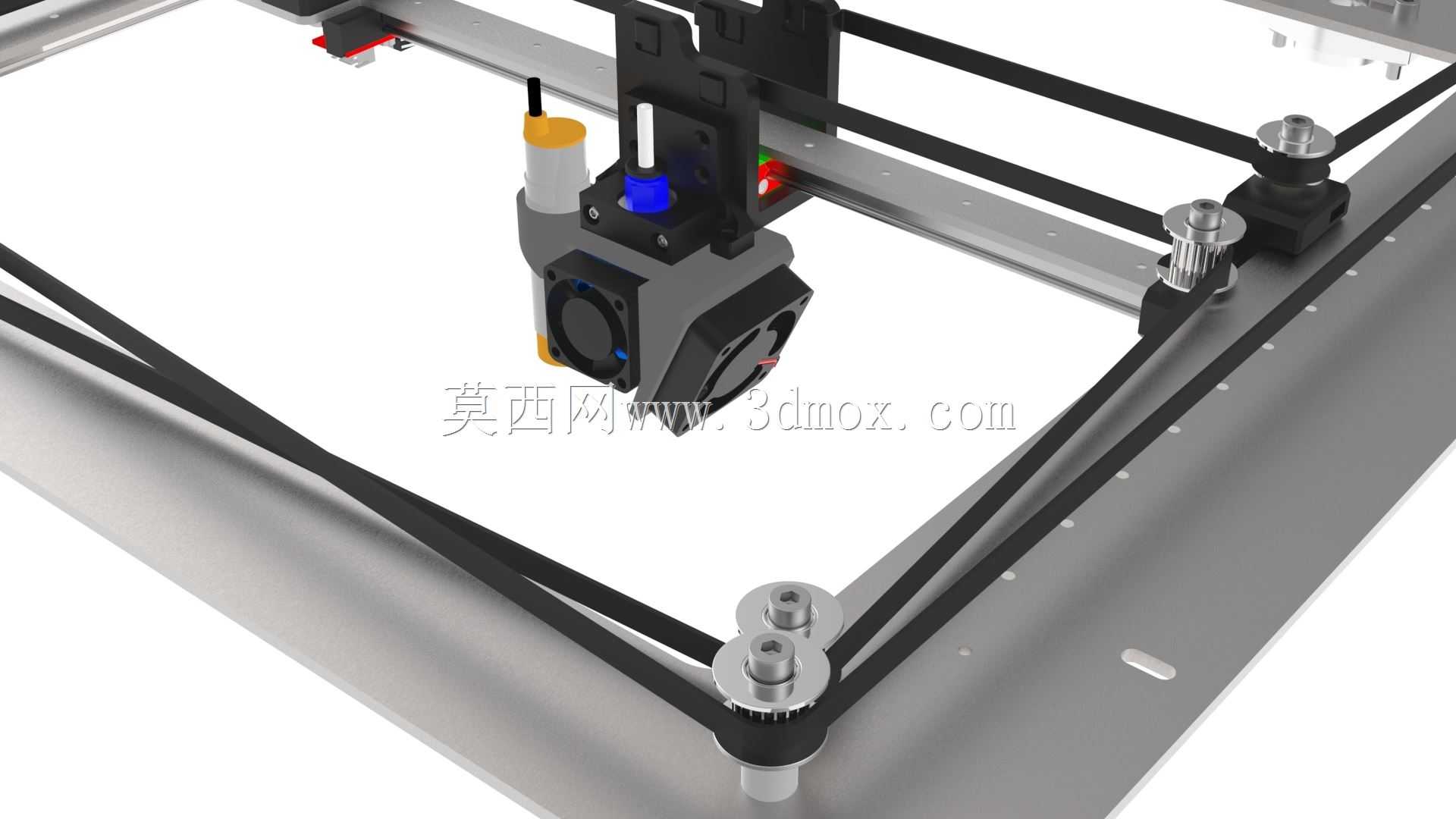

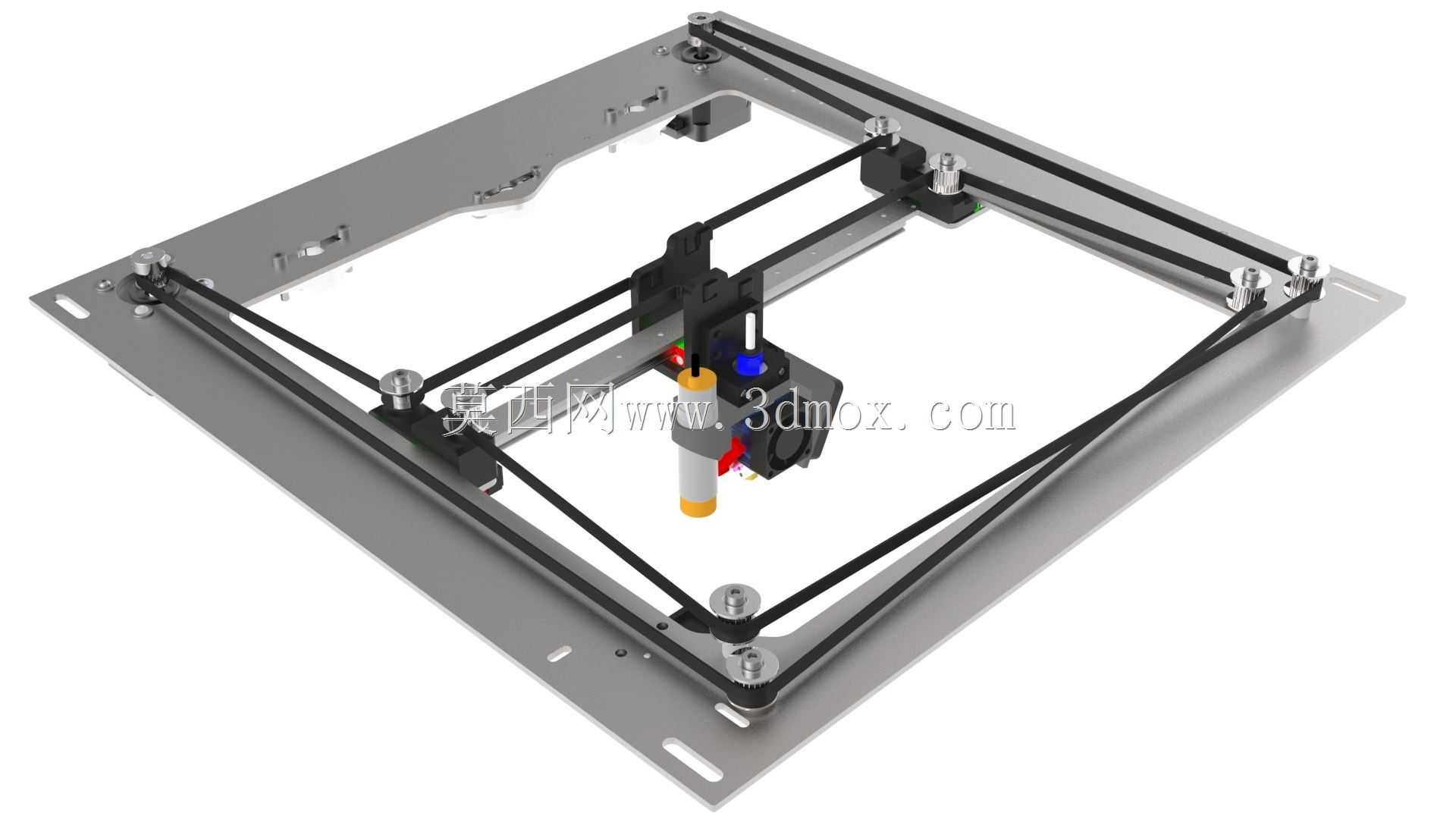

在桌面级熔融沉积成型3D打印设备的开发迭代中，运动机构的选型直接决定了整机的打印精度、运行速度与动态稳定性，CoreXY结构凭借其独特的皮带传动布局，将两个驱动电机固定在机架底座而非运动滑台上，大幅降低了运动部件的整体惯量，相比传统的十字滑台结构，能在高速移动时有效减少惯性带来的位置偏差与机架震动，是当前桌面级高速3D打印设备的主流运动方案之一。这套CoreXY机构的有效运动行程覆盖X、Y轴方向200mm×200mm的加工区间，设计阶段预留了±5mm的行程冗余，用于安装限位触发块与软限位缓冲距离，避免运动滑台在行程端点发生硬碰撞损坏传动部件。底座部分的结构设计做了两种材料适配方案，采用SS400结构钢加工时板材厚度选用3mm即可满足整体刚性要求，若改用铝合金材料加工底座，考虑到铝合金的弹性模量低于钢材，需要将板材厚度提升至至少6mm，才能保证皮带张紧后底座不会发生翘曲变形，维持传动平面的平面度公差在合理范围内。传动系统采用闭环同步带布局，两根同步带通过特定的绕线路径连接两个步进电机与X、Y轴的运动滑台，通过两个电机的同向、反向转动组合，分别实现X轴与Y轴方向的独立运动，这种传动方式的优势在于两个电机的重量都由固定机架承载，运动部分仅包含滑台、打印热端与导轨滑块，运动负载大幅降低，能支持更高的空移速度与打印加速度。导向部分选用HIWIN品牌的线性导轨作为运动导向部件，X轴方向配置MGN9C规格的微型线性导轨，Y轴方向配置MGN12C规格的微型线性导轨，不同规格的选型是基于两个轴方向的负载差异与跨距差异确定的，Y轴需要承载X轴导轨与滑台的整体重量，选用更宽规格的导轨能提升承载能力与运动刚性，减少打印过程中的滑台点头或侧倾问题。塑料结构件部分全部采用PLA材料通过3D打印工艺制作，包含皮带固定座、滑台连接块、热端安装支架、限位触发块等部件，这类非高负载的结构件采用3D打印制作，能大幅降低小批量试制阶段的加工成本，也方便开发者根据实际装配需求快速迭代修改结构。热端安装位适配E3D-V6规格的打印热端，安装接口做了通用化设计，也可兼容同安装尺寸的其他品牌热端，热端载体部分的结构预留了散热风扇、自动调平传感器的安装位置，不需要额外打孔修改即可完成常规功能配件的装配。在实际装配调试过程中，需要重点保证两根同步带的张紧力一致，若两侧皮带张紧力偏差过大，会导致运动过程中皮带跳动、位置丢步，直接影响打印件的尺寸精度与表面质量；导轨安装时需要先对底座安装面做平面度校准，再按照对角线顺序逐步锁紧导轨安装螺丝，避免导轨安装后出现扭曲、卡顿的问题；运动行程的限位开关需要安装在预留的冗余行程端点，保证触发限位后滑台仍有足够的缓冲距离，不会撞到机架硬限位。这套机构可直接作为桌面级FDM3D打印机的核心运动部件使用，也可根据需求拓展为小型激光雕刻、点胶作业的二维运动平台，在小尺寸精密二维运动作业场景中具备较高的应用适配性。
