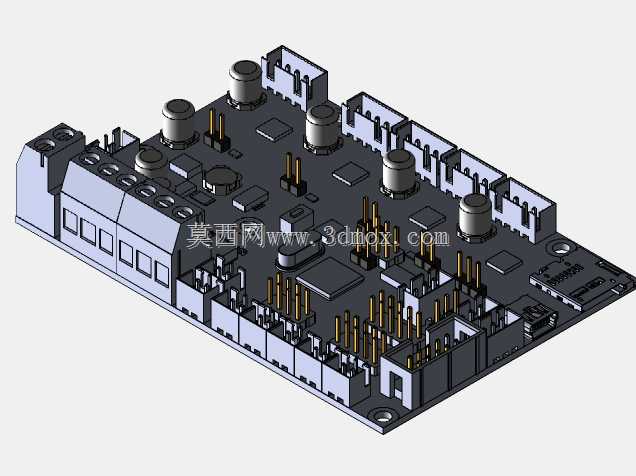

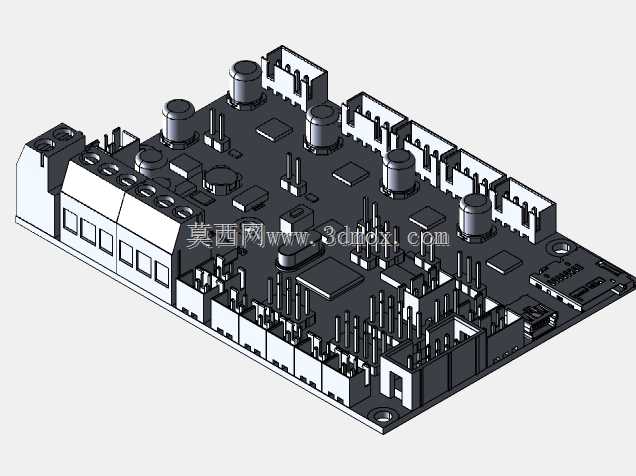

3D打印机主控板MKS罗宾E3结构设计

在桌面级FDM3D打印设备的电控系统搭建环节，主控板作为整机的运算与控制核心，承担着运动插补运算、温度闭环调控、外设信号交互、打印流程调度的核心职能，本次呈现的MKS罗宾E3主控板结构方案，是面向桌面级消费级与入门级商用3D打印设备开发的集成化电控载体，在结构设计阶段充分考量了DIY改装用户、小型设备厂商的实际装配与使用需求。从实际应用场景来看，这款主控板可适配多数采用笛卡尔运动结构、CoreXY运动结构的桌面级FDM3D打印机，既可以用于老旧打印设备的主控替换升级，解决原有主控算力不足、接口扩展性差、温控精度不足的问题，也可直接用于全新DIY打印设备的电控搭建，覆盖教育场景创客教学、个人爱好者自制设备、小批量定制化打印设备生产等多个使用场景。从功能特性的结构落地来看，这款主控板采用了一体化集成设计思路，将步进电机驱动接口、温度采集接口、加热棒控制回路、限位开关输入接口、触控屏通讯接口、存储介质卡槽、USB通讯接口全部整合在单块PCB板体上，省去了传统分体式电控方案中多模块之间的飞线连接需求，既降低了装配过程中的接线复杂度，也减少了多线束堆叠带来的信号干扰风险，提升了整机电控系统的运行稳定性。在设计思路的落地过程中，结构工程师优先考量了安装兼容性问题，板体的安装孔位采用了行业通用的孔距标准，可直接适配多数市售3D打印机的电控仓安装位，无需用户额外设计转接固定件；板上的接口排布遵循了接线操作的人机工程逻辑，常用的电机接口、温控接口统一布置在板体侧边，朝向电控仓的走线通道方向，减少线束弯折半径，避免线束长期受力出现松脱断裂；发热功率器件的布置位置远离板上的主控芯片与敏感信号采集回路，减少功率器件工作时的温升对核心运算元件、温度采样精度的影响，同时预留了散热片的安装空间，可根据设备长时间连续工作的散热需求加装被动散热组件，保障高负载打印场景下的主控运行稳定性。从安装边界与外形尺寸来看，板体采用矩形规整外形设计，整体厚度控制在常规PCB板厚加焊盘元件高度的合理范围内，不会占用过多电控仓的纵向空间，板体边缘预留了足够的安全绝缘间隙，安装时与电控仓金属壳体之间不会出现短接风险；所有外接接口的插拔方向均平行于板体平面，不会出现接口朝向板体垂直方向导致的装配干涉问题，即便是在空间紧凑的小型桌面打印机电控仓内，也能顺利完成所有线束的插拔操作。在细节结构处理上，板上的接线端子全部采用带锁止结构的立式端子，打印过程中设备运动产生的持续振动不会导致接线松脱，避免出现打印中途电机失步、加热失控的故障；存储卡槽采用了侧向插拔设计，无需拆卸电控仓盖板即可完成固件升级、打印文件拷贝的操作，降低日常使用的维护难度；板载的状态指示灯布置在板体边缘靠近电控仓观察窗的位置，用户无需拆开设备即可通过指示灯状态快速判断主控运行、供电、通讯的工作状态，快速排查设备故障。不同于通用型开发板的设计逻辑，这款主控板的结构设计完全围绕3D打印的实际使用需求做了定向优化，没有冗余的扩展接口占用板体空间，在保证功能覆盖全面性的前提下尽可能压缩板体尺寸，兼顾了集成度与安装便利性，不管是初次接触3D打印的创客新手，还是有一定设备改装经验的从业者，都能基于这套结构方案快速完成设备的电控部分搭建，减少电控系统结构适配、接线调试的时间成本。
