倒置式金属板材复合冲压成型模具结构

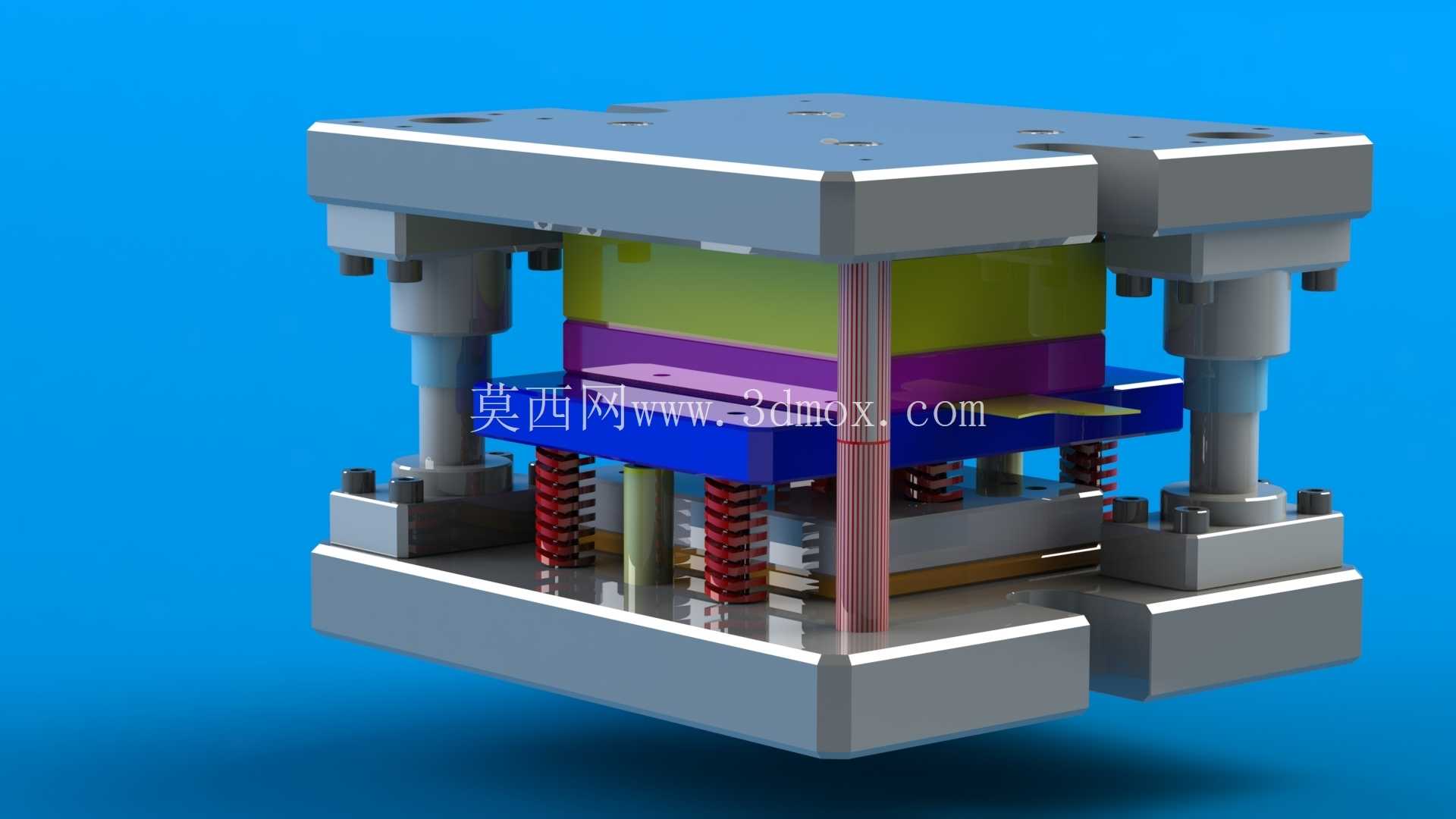

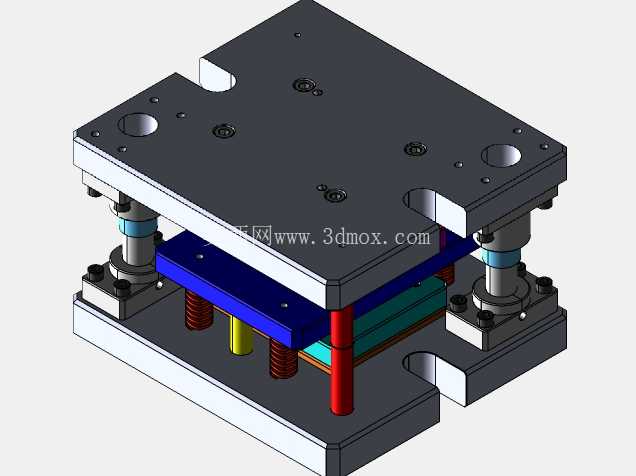

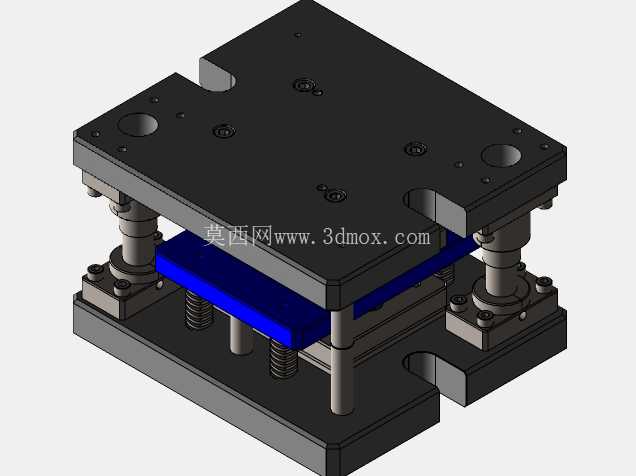

　　这套倒置结构的复合冲压工装，主要面向中小尺寸金属平板类零件的批量冲制成型场景，常见于家电五金、3C结构件、小型汽配钣金件的生产工位，可在单台普通开式压力机上完成落料、冲孔、压型多工序同步作业，相比传统单工序模能减少3次以上的工件转序装夹，有效降低薄料零件在转序过程中产生的磕碰变形与定位误差。从结构布局来看，该工装采用上模内置凸凹模、下模集成卸料与顶出组件的倒置设计，上模座通过模柄与压力机滑块刚性连接，上下模之间依靠四角的导柱导套组件实现精准导向，导套配合长度覆盖全行程，可抵消高速冲压时的侧向偏载，避免冲裁间隙不均导致的刃口啃伤问题。

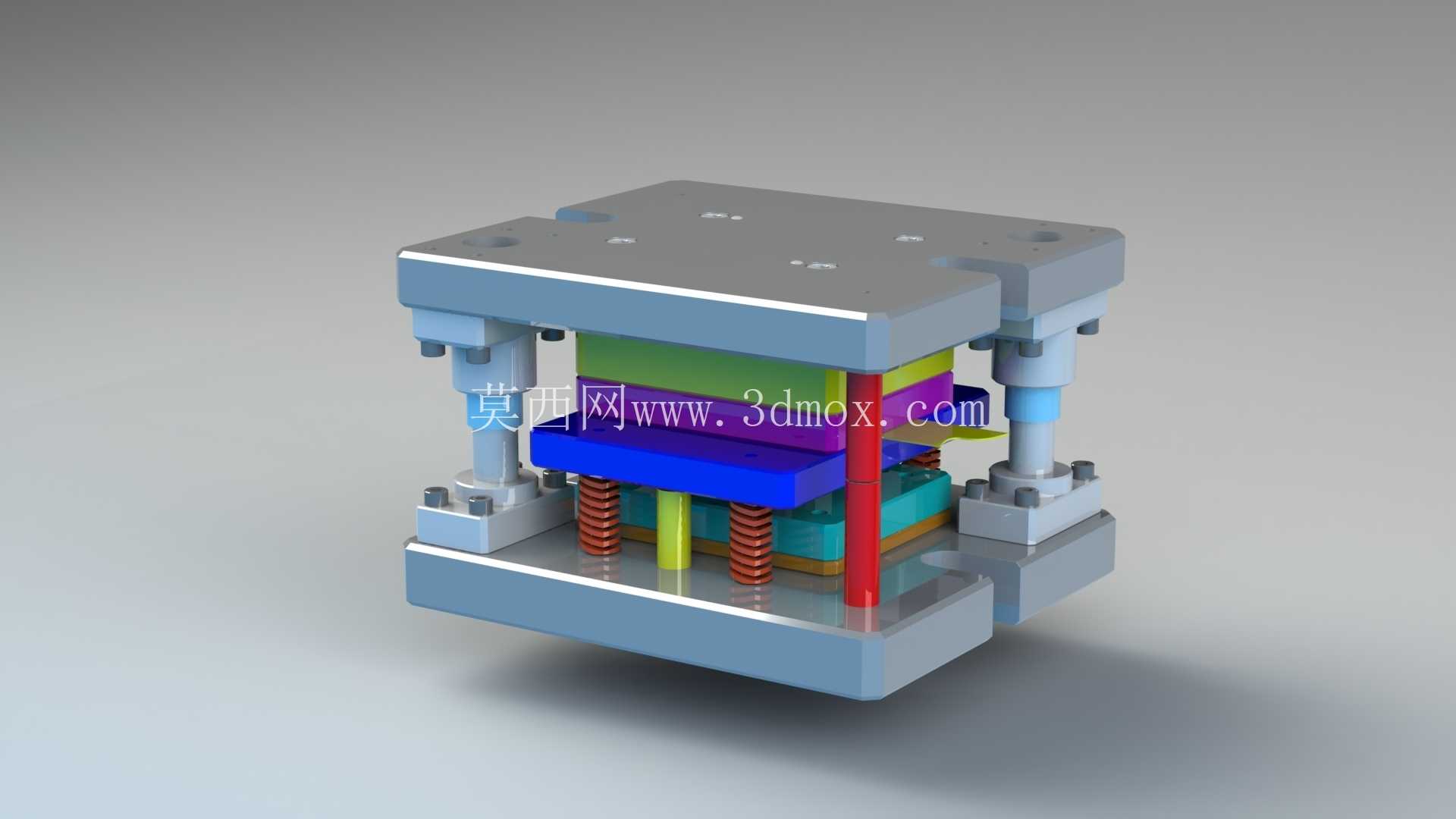

　　模具的工作区域分层清晰，最上层为上模座与垫板，承担冲裁力的分散传递，避免应力集中导致模座变形；中间层依次布置凸凹模固定板、弹性卸料板，其中弹性元件采用矩形截面重载弹簧，沿冲裁轮廓均匀排布，卸料力输出平稳，不会在薄料表面留下压痕；下模部分集成了冲孔凸模、落料凹模以及顶出机构，冲压完成后顶料杆会在滑块回程时将成型零件从凹模型腔中平稳顶出，配合自动化送料线可实现连续无人化作业。在安装边界方面，该模具的闭合高度适配160吨及以下吨位的开式可倾压力机，模座外形尺寸控制在常规压力机工作台面的安装范围内，上下模座的安装槽、压板螺栓孔位置符合通用工装安装标准，无需对现有压力机工作台进行额外改造即可快速换装。

　　设计过程中针对复合模常见的废料排出问题，在上模凸凹模的型腔内部设置了倾斜废料滑道，冲孔产生的圆形废料会顺着滑道从模座侧面的排废口自动滑落，不会堆积在型腔内导致凸模崩刃；刃口部分采用镶嵌式结构，冲裁刃口磨损后仅需更换局部镶块，无需整体报废模架，大幅降低后期维护成本。导向组件采用可拆卸式导柱导套，导柱表面做了高频淬火处理，硬度达到HRC58-62，长期运行磨损后可快速更换，无需重新研磨模座基准面。卸料板与凸模之间的配合间隙控制在0.02-0.03mm，既可以对凸模起到辅助导向作用，又能在冲压过程中压紧板材，防止薄料在冲裁瞬间产生翘曲变形，成型零件的平面度可控制在0.1mm以内，满足多数精密钣金件的平面度要求。

　　弹簧预压量经过严格计算，在开模状态下卸料板高出凸模刃口1.5-2mm，确保送料过程中板料不会与刃口发生剐蹭，合模时卸料板先接触板料完成压紧，之后凸模再接触板料开始冲裁，整个动作时序配合无干涉。针对不同厚度的板材加工需求，该模具的闭合高度可通过调整压力机连杆长度以及顶料杆的伸出量实现适配，可加工0.5-3mm厚度的冷轧钢板、铝板以及铜板类材料，冲裁断面的光亮带占比可达到板厚的三分之一以上，无需后续额外的断面修整工序即可直接进入下一加工环节。模架整体采用铸铁材质铸造后经时效处理，长期使用不会产生应力变形，上下模座的平行度公差控制在0.02mm/100mm以内，保证冲裁间隙均匀分布在整个刃口轮廓上，延长刃口的单次修磨周期。
