电机驱动皮带轮带风扇传动机构

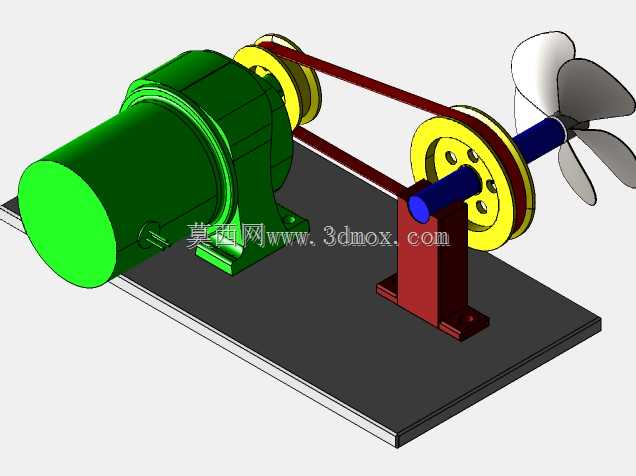

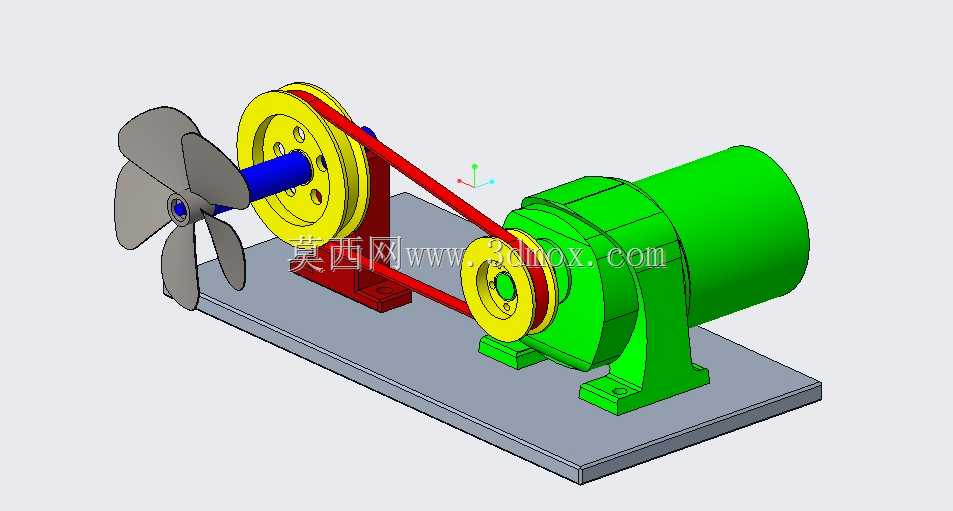

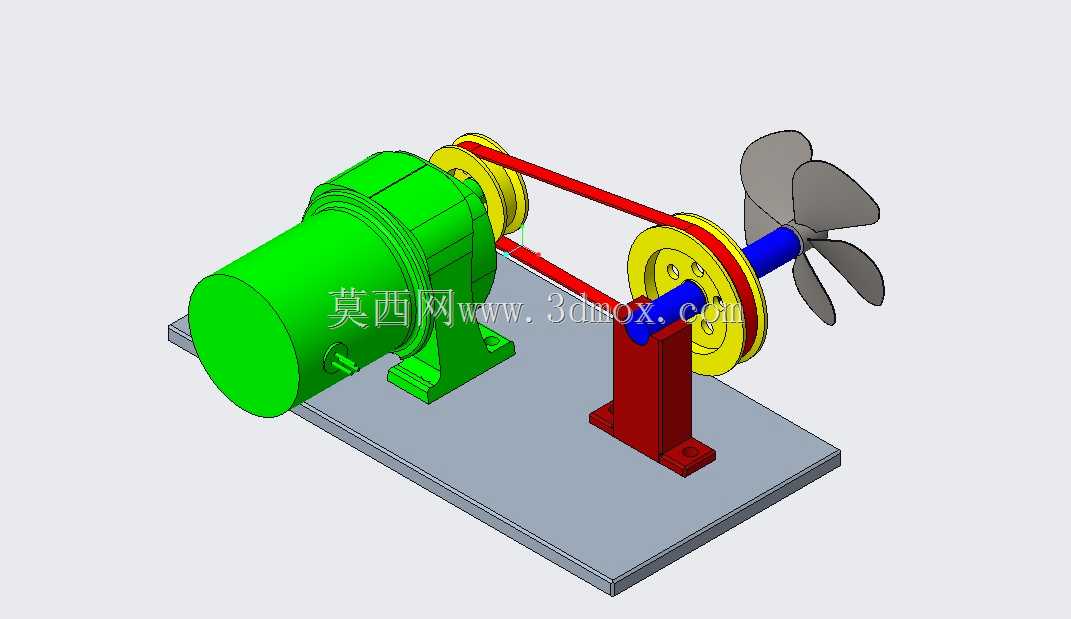

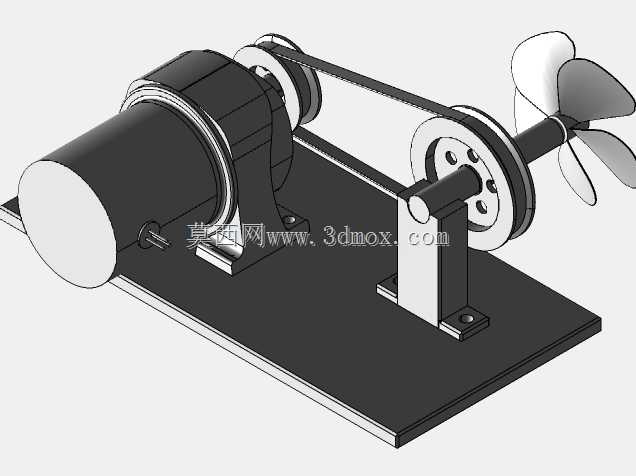

该传动机构主要应用于小型通风散热设备、教学演示实验台、小型农用送风装置以及简易物料输送设备的动力传递场景，能够实现电机动力的平稳传输，同时直接驱动风扇完成送风作业，省去额外的传动连接环节，适配小功率动力输出的使用需求。整套机构以卧式安装底板为承载基座，所有部件均固定在同一安装平面上，安装时只需将底板通过螺栓固定在设备机架的对应安装位即可，安装边界规整，底板边缘预留的安装孔位可适配多数常规小型设备的机架安装尺寸，无需额外定制转接支架。动力输入端采用卧式安装的驱动电机，电机输出轴端固定主动带轮，通过红色三角皮带将动力传递至从动带轮侧，从动带轮与风扇叶轮同轴固定在同一根传动轴上，传动轴通过支架固定在底板上，保证转动过程中的同轴度与运行稳定性。设计过程中重点考量了皮带传动的缓冲吸振特性，带传动本身具备过载打滑的特性，能够在风扇叶轮意外卡滞时保护电机不会因堵转而烧毁，同时皮带传动运行噪音低，适合对噪音控制有一定要求的民用或教学场景。带轮采用辐条式结构设计，在保证结构强度的前提下有效降低自身重量，减少转动惯量带来的启动冲击，两个带轮的中心距经过合理匹配，既保证皮带具备足够的包角提升传动效率，又避免皮带张紧力过大增加轴承受力，延长部件使用寿命。风扇采用四叶曲面结构设计，叶片曲面角度经过优化，转动时能够产生稳定的轴向气流，送风均匀且风阻较小，配合皮带传动的平稳特性，运行过程中振动幅度小，长时间运行也不会出现连接部件松动的问题。整套机构的结构布局紧凑，电机与从动轴组件分列底板两侧，皮带传动段位于两个支架之间，不会与周边其他部件产生运动干涉，日常维护时只需定期检查皮带张紧度，磨损后更换皮带即可完成维护，操作门槛低，适配非专业人员的日常运维需求。
