双辊式连续压延辊组机构

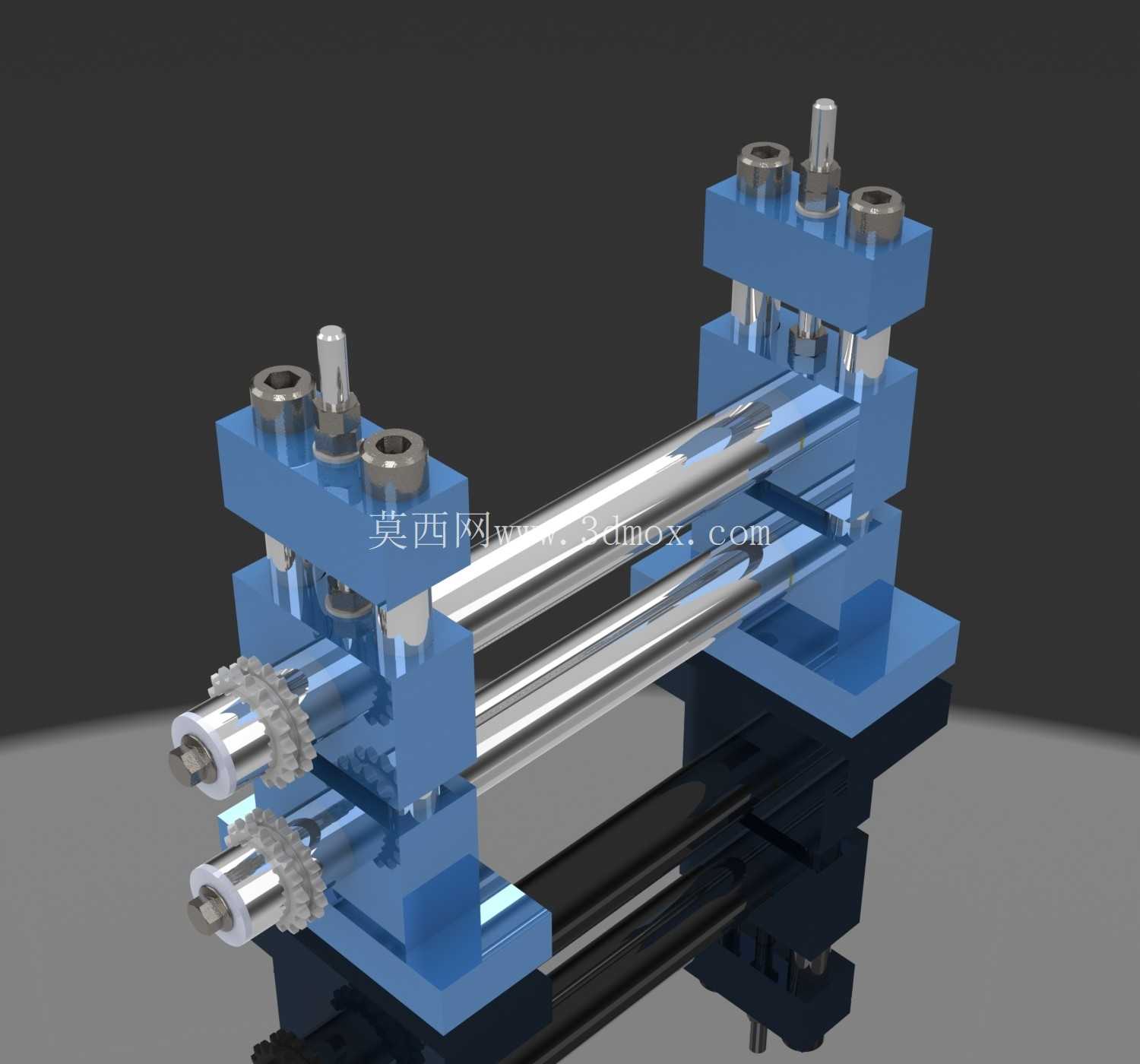

这套双辊压延机构主要面向薄型金属带材、柔性复合片材的连续压制成型工序，常见于带材精整、电池极片辊压、包装铝箔压延、薄钢板校平这类需要恒定线压力、连续送进的生产场景。从结构布局来看，整套机构采用对称式双立柱导向设计，上下两根平行布置的压辊两端通过轴承座集成在两侧的立式安装座上，上方的压合单元通过四根等高导向立柱实现上下滑动，配合顶部的调节螺栓可以精准控制两辊之间的工作间隙，间隙调节范围可覆盖0.1mm到5mm的常规压延需求，适配不同厚度的来料加工。

动力输入端布置在辊组的同一侧，两根压辊的轴端都安装了相同模数的传动齿轮，啮合传动保证上下辊线速度完全同步，避免因辊速差造成的来料表面擦伤、拉伸变形问题，齿轮的传动侧预留了标准联轴器安装位，可以直接对接伺服减速电机或者普通异步电机加减速箱的动力输出，不需要额外加装同步轮或者链轮传动，减少了传动链的间隙累积，提升压延过程的速度稳定性。

安装边界方面，整套机构的底部是一体式的安装底板，底板上预留了四个沉头安装孔，可以直接通过T型螺栓固定在设备机架或者生产线的安装平台上，不需要额外加工过渡连接座；两侧立式座的导向柱与压辊轴线的平行度在设计时控制在0.02mm/m以内，保证压合过程中辊缝全程均匀，不会出现压延件两边厚度不一致的问题。压辊本身采用通体硬质合金表面淬火处理，表面粗糙度达到Ra0.8，既可以保证压延后的工件表面光洁度，也能承受长时间连续工作的磨损，辊身内部预留了中空流道，可以接入循环导热油或者冷却水，实现压延过程的温度控制，适配需要热压或者冷压定型的特殊材料加工需求。

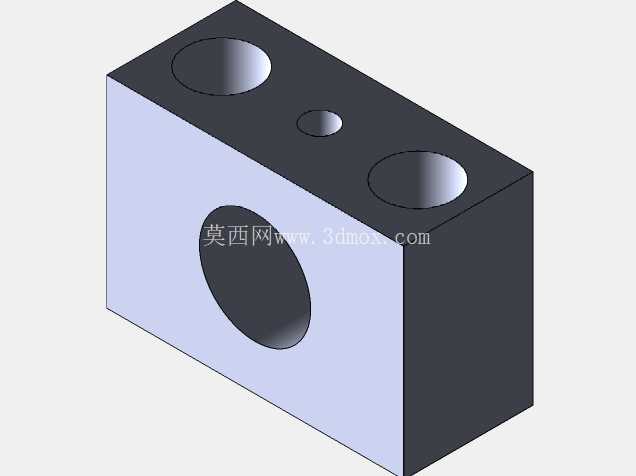

设计过程中优先考虑了维护便捷性，两侧的轴承座采用剖分式安装结构，更换压辊或者维护轴承时不需要拆解整个机架，只需要拆开侧端的压盖就可以抽出辊轴，大幅缩短设备停机维护的时间；顶部的间隙调节螺栓带有锁紧螺母，调整好辊缝之后可以直接锁死，避免生产过程中因为设备振动造成间隙偏移，影响压延精度。导向立柱表面做了镀硬铬处理，配合内部的自润滑铜套，长时间往复滑动也不会出现卡滞、拉伤的问题，不需要频繁加注润滑脂。

从实际使用的适配性来看，这套机构可以直接集成在连续冲压生产线、卷材涂布生产线、金属带材分切生产线的前段或者中段，作为校平、压合、厚度精整的功能单元使用，不需要对原有生产线做大规模改造，只需要匹配对应线速度的动力输入就可以直接投产。相比传统的单辊压合结构，双辊对压的方式可以让材料上下表面同时受力，压延过程中的内应力更均匀，压延后的工件平整度更好，不会出现单辊压合常见的翘曲、变形问题。同时整套机构的受力点都集中在两侧的立式安装座和底部底板上，框架式的受力结构可以承受最大10吨的线压力，满足大部分薄型金属、复合材料的压延受力需求，不会因为长期受力出现机架变形的问题。

在细节设计上，压辊两端的轴承采用圆锥滚子轴承，可以同时承受径向压合力和少量的轴向窜动力，避免压辊在高速转动过程中出现轴向窜动，影响压延精度；传动齿轮采用斜齿设计，相比直齿传动啮合更平稳，噪音更低，适合高速连续生产的工况。齿轮外侧预留了防护罩安装位，投产时可以加装金属防护罩，避免生产过程中的杂物、灰尘进入齿轮啮合面，也能防止操作人员误触转动部件，满足生产安全的要求。
