30X30方管连接调节支撑组件结构

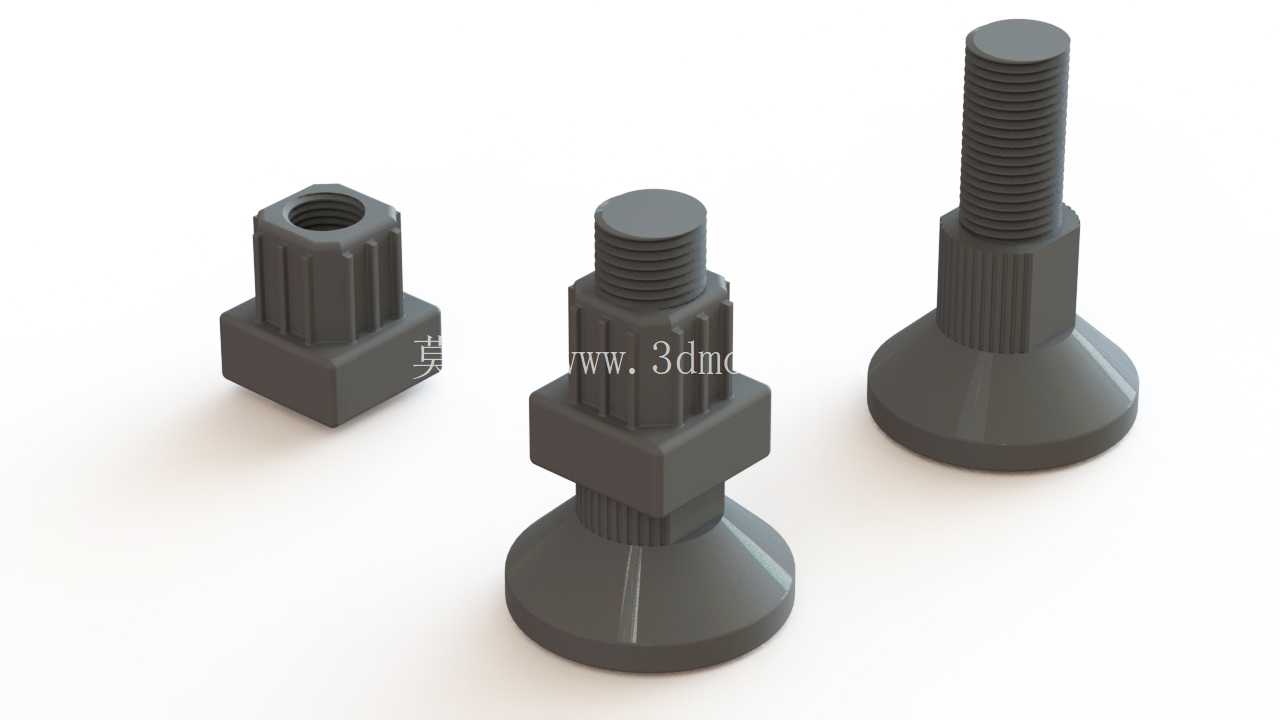

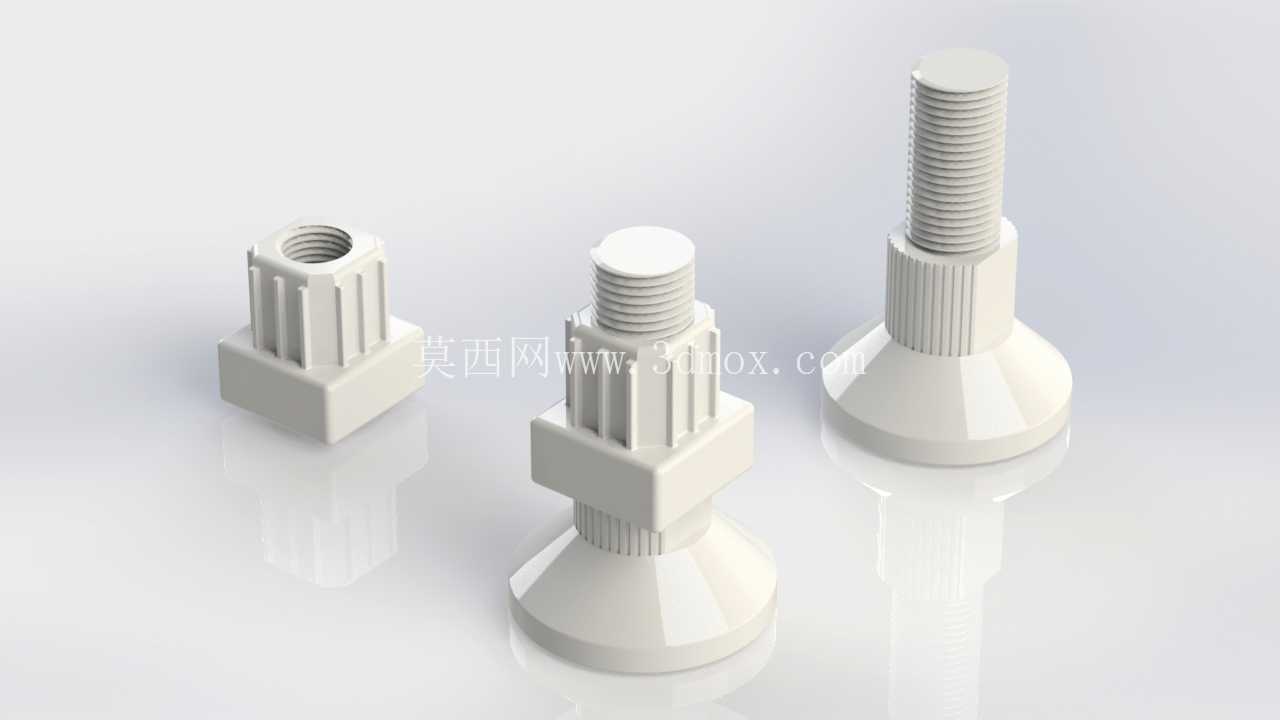

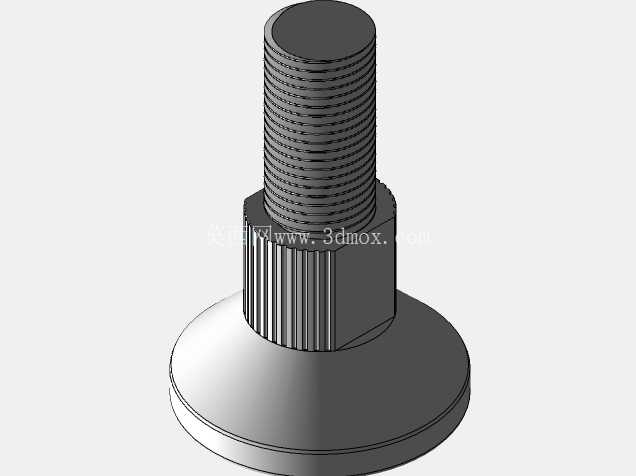

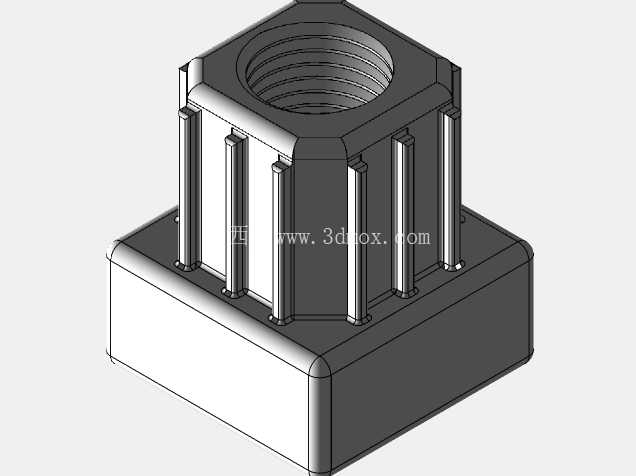

　　其中方管内嵌螺母座采用方形外轮廓设计，外形尺寸与30X30方管的内孔尺寸做间隙配合，安装时可直接插入方管端部，外表面设置的竖向加强筋既可以提升零件自身的结构强度，避免螺纹受力时出现开裂变形，同时筋条与方管内壁卡合后，能防止螺母座在管内发生周向转动，保证螺纹调节时的扭矩传递稳定，中心设置的内螺纹孔与调节螺柱的外螺纹匹配，实现高度方向的螺纹传动调节。中部的调节螺柱采用分段式结构设计，上段为全牙外螺纹段，与螺母座内螺纹旋合实现高度调节，中段设置方形的施力卡位，安装调试时可以用开口扳手卡住该方形段转动螺柱，无需夹持螺纹面，避免破坏螺纹牙型影响调节顺畅度，下段设置滚花段，方便徒手粗调高度，底部与支撑底座做同轴配合，保证支撑力沿垂直方向传递，不会出现偏载力矩。这套适配30X30mm规格方形管材的连接支撑组件，主要应用在工业铝型材框架、轻型设备机架、仓储置物架、流水线工作台的搭建与调平场景中，解决方管架构组装时的垂直支撑、高度微调、端部封固的实际需求，替代传统焊接固定方式，让框架组装具备可拆卸、可重复调整的特性，适配小批量非标设备的快速搭建需求。从结构设计来看，整套组件分为三个功能独立又相互配合的零件，分别是方管内嵌螺母座、中部调节螺柱、底部支撑底座。

　　底部的支撑底座采用上窄下宽的锥形过渡结构，底部为大直径圆形支撑面，增大与地面的接触面积，降低单位面积压强，避免在环氧地坪、木质工作台面留下压痕，锥形结构可以将螺柱传递的垂直载荷均匀分散到整个支撑面，即使地面存在微小的不平整，也能保证支撑的稳定性，不会出现点接触导致的机架晃动。在安装边界上，这套组件完全适配外廓尺寸30mm×30mm的标准方形管材，不管是铝合金方管、钢制方管还是硬质塑料方管，只要内孔尺寸与螺母座的方形外廓匹配即可使用，调节螺柱的螺纹行程可以根据实际需求选择对应长度，常规款的调节范围在0-30mm之间，足够应对普通车间地面的平整度误差，满足设备调平的精度要求。

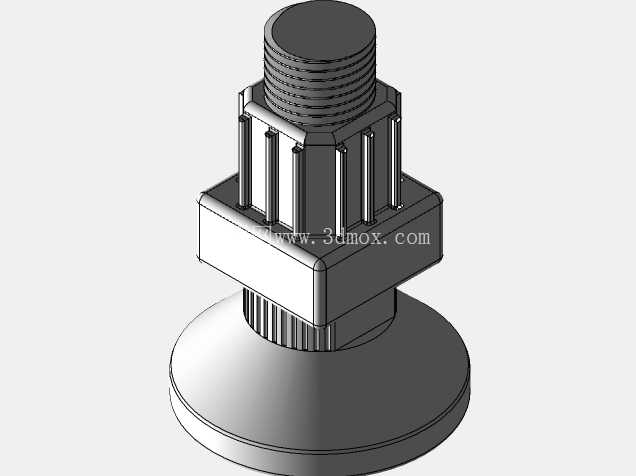

　　设计过程中充分考虑了实际组装的操作便利性，所有棱角位置都做了圆角过渡，避免安装时划伤操作人员，螺纹配合选用中等公差精度，既保证调节时不会出现卡顿松旷，又能在调平后具备足够的自锁力，承受常规静载荷时不会出现螺纹回转导致的高度变化。在实际设备搭建场景中，这类支撑组件通常安装在方管框架的四个底角位置，先将螺母座敲入方管下端，再旋入调节螺柱与底座，放置到预定位置后通过转动螺柱调整各个支撑点的高度，配合水平仪就能快速将整个框架调整到水平状态，相比传统的固定脚杯，这种内嵌式的安装方式不会突出方管的外轮廓，框架侧面可以平整安装防护板、线槽等附属配件，不会出现结构干涉。

　　针对食品加工、洁净车间等有防腐需求的场景，这套结构也可以采用尼龙或者不锈钢材质加工，尼龙材质的自重更轻，绝缘性好，不会锈蚀污染生产环境，不锈钢材质则可以满足更高的承重需求，适配潮湿、有弱腐蚀介质的使用场景。结构设计时还做了受力优化，螺母座的加强筋从端面一直延伸到螺纹孔底部，将螺纹受到的轴向力直接传递到方管的管壁上，避免应力集中在螺纹孔口位置，提升长期承重下的结构可靠性，底座的锥形过渡段做了等强度设计，不同截面位置的抗弯模量与所受弯矩匹配，在保证支撑强度的前提下尽可能减少材料用量，降低零件的整体自重与生产成本。
