户外家用便携不锈钢炭烤烧烤炉结构设计

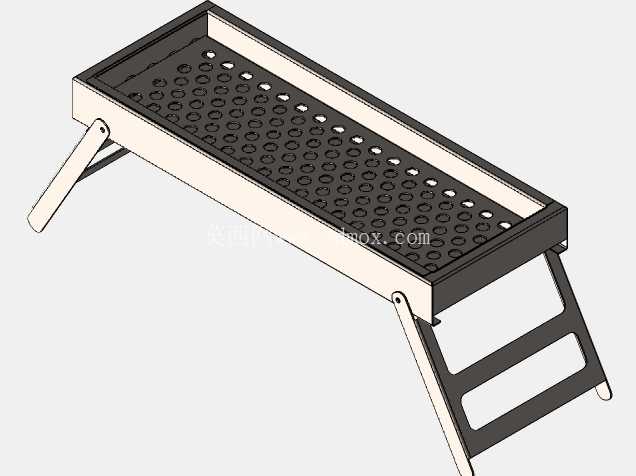

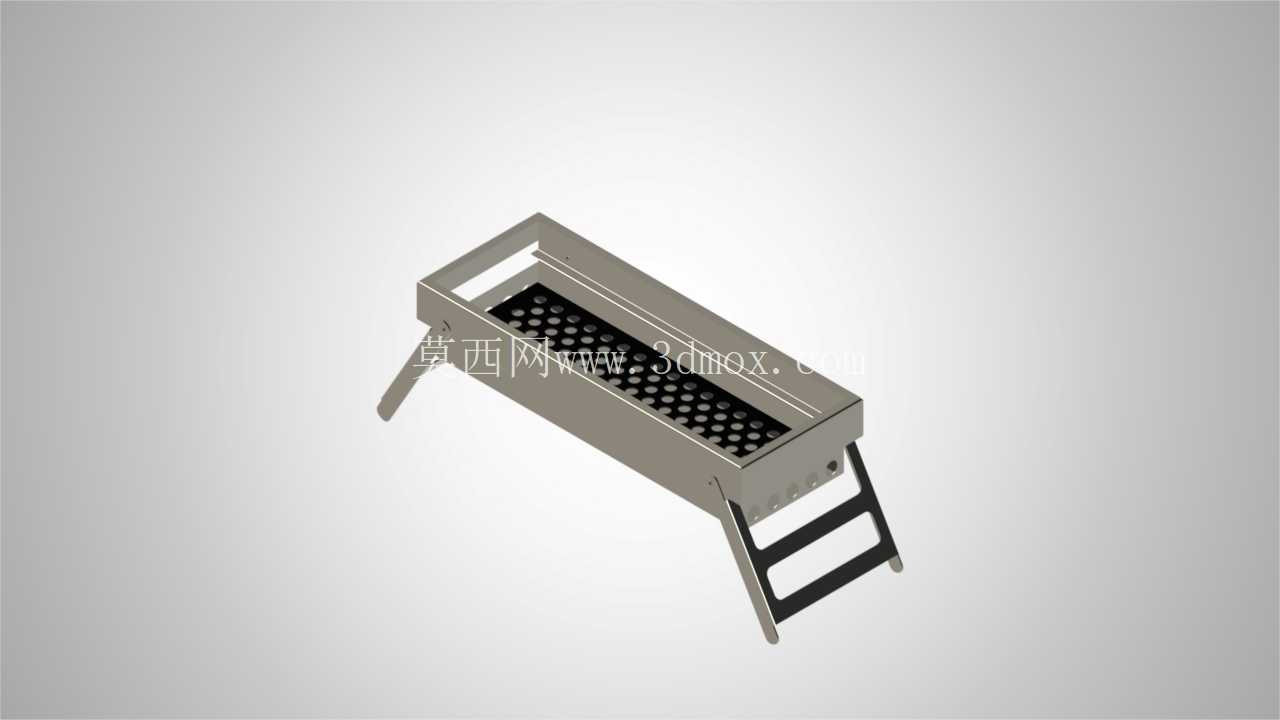

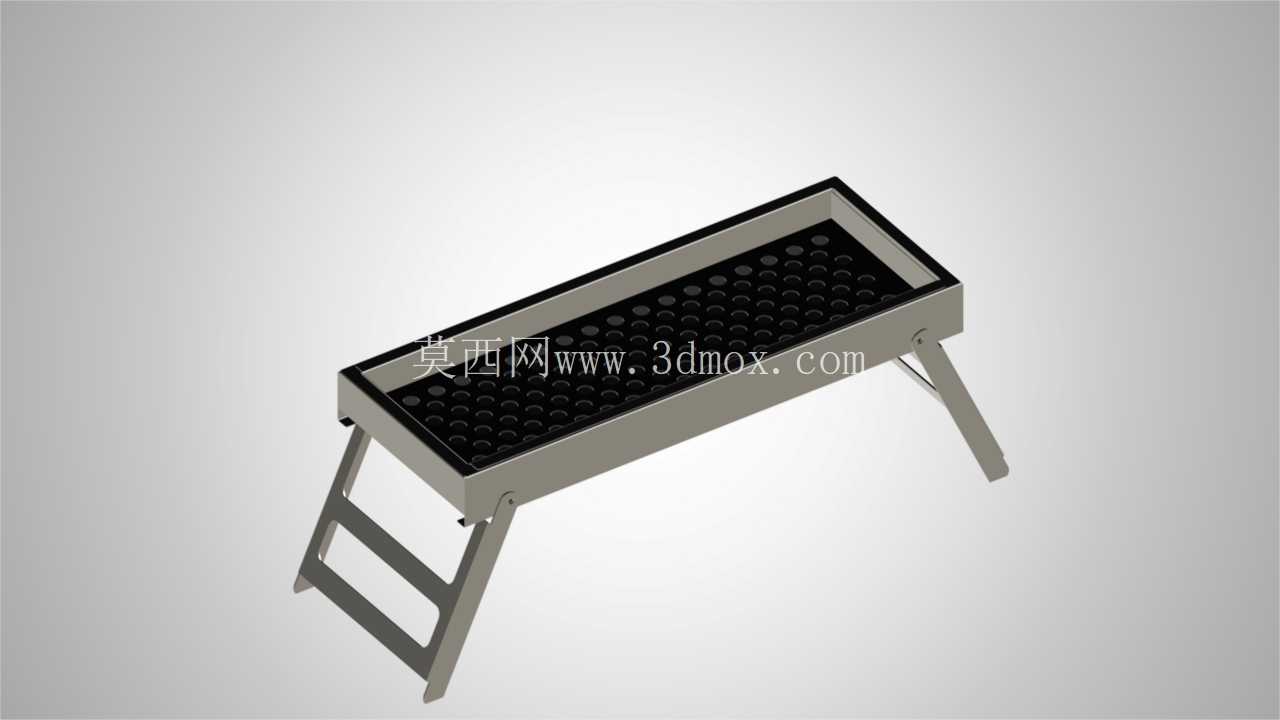

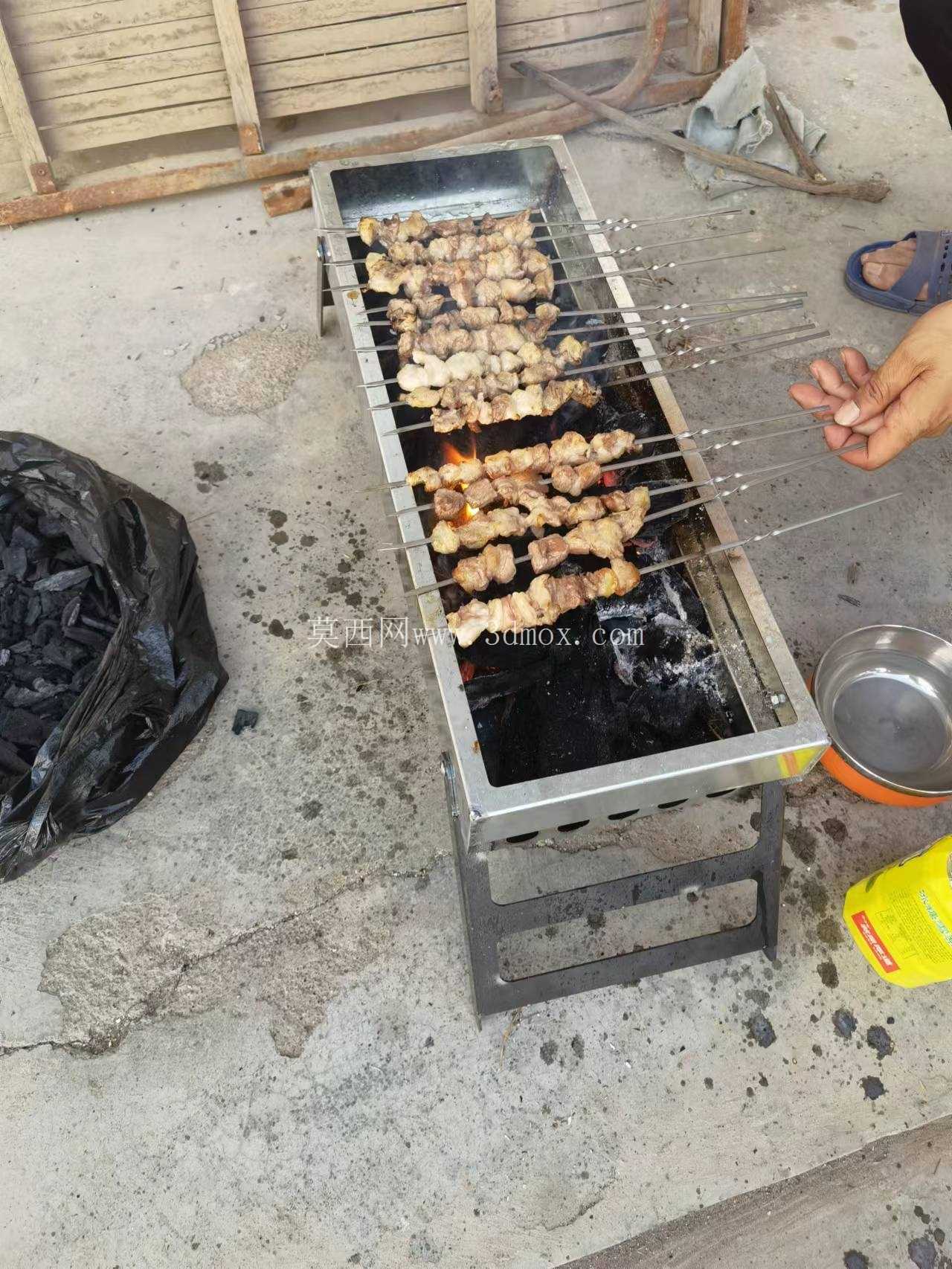

这款炭烤烧烤炉的三维结构设计，核心围绕户外流动摆摊、家庭近郊露营、庭院小聚三类高频使用场景做适配，没有冗余的装饰性结构，所有部件都服务于实际使用需求。从实际使用的痛点出发，首先解决的是传统烤炉搬运笨重、收纳占空间的问题，整体采用分体式组装结构，炉身主体与支撑腿采用快拆式插接配合，不需要额外紧固件，单人即可在1分钟内完成组装或拆解，拆解后所有部件可平整叠放，能够轻松放入家用轿车后备箱、电动三轮车储物舱，甚至大容量户外背包，完全适配流动经营时频繁转场、家庭出行时携带的需求。

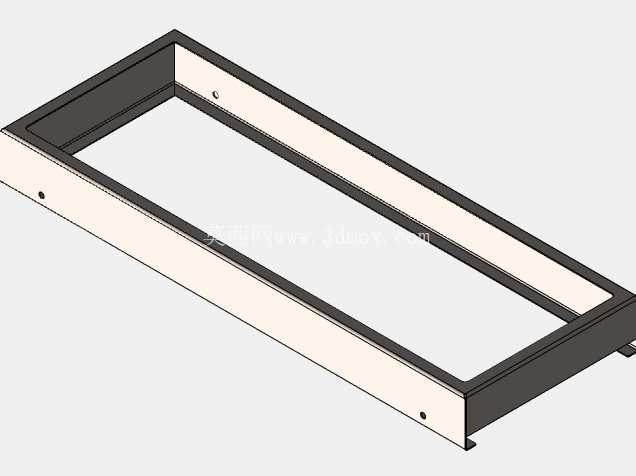

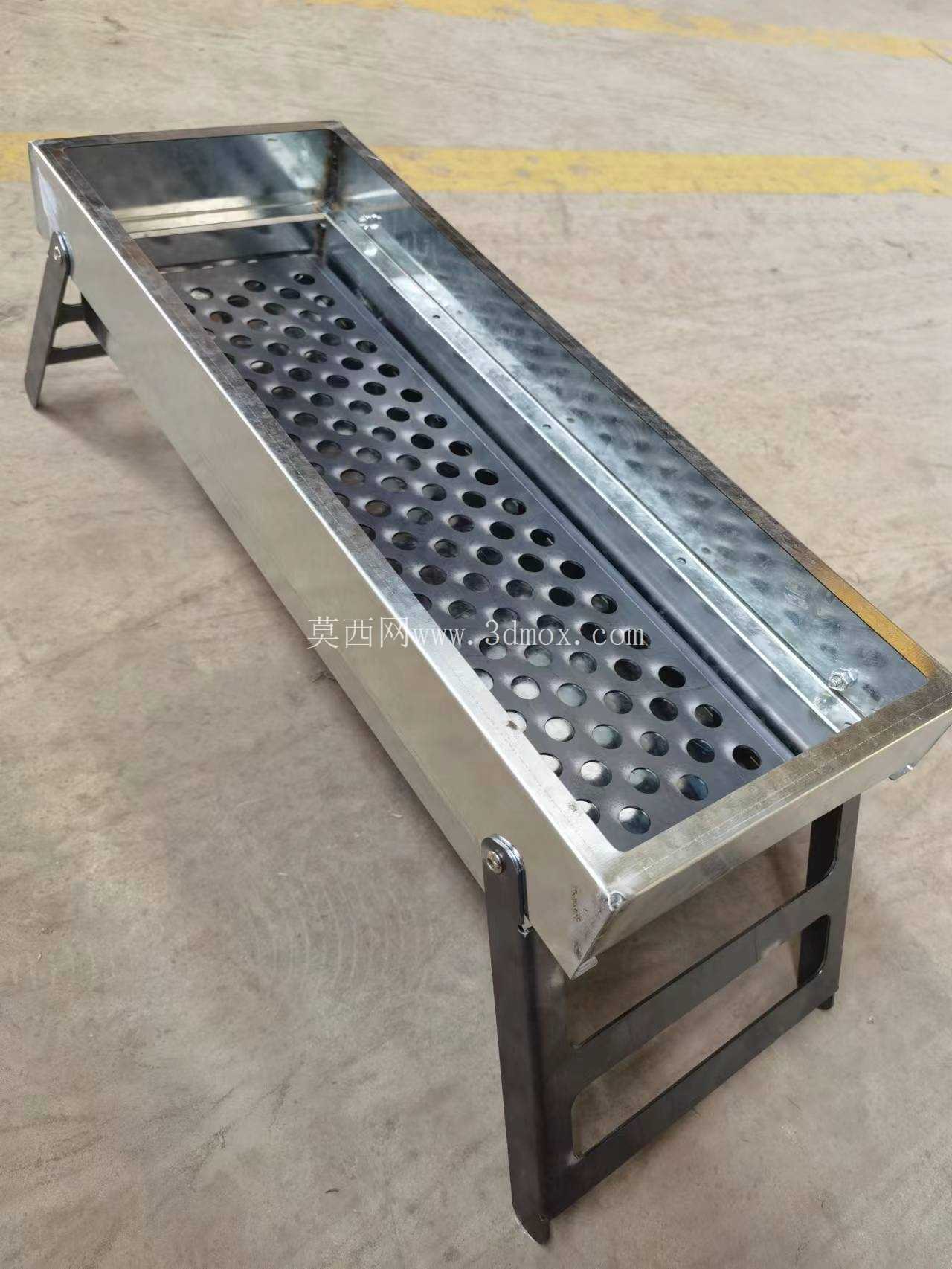

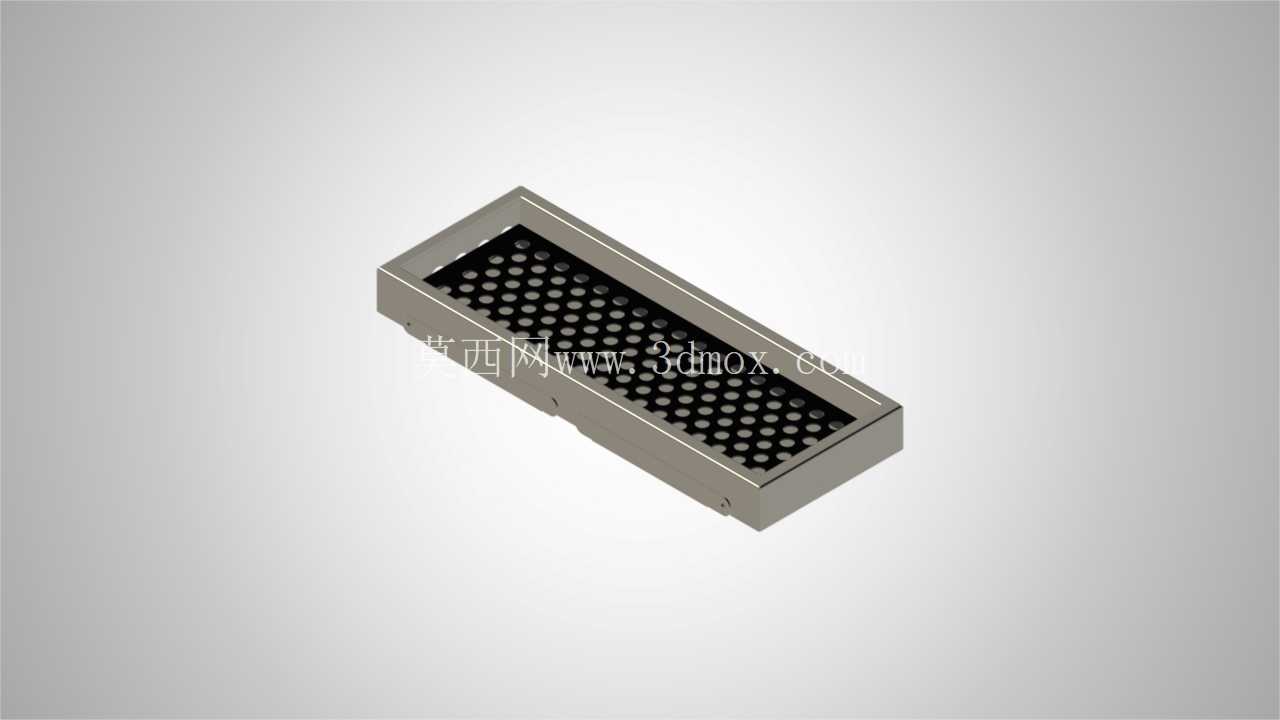

炉身主体采用食品级不锈钢板材折弯焊接成型，整体为长条形窄幅结构，长度方向适配常规商用烧烤签的尺寸，单次可同时排布20-25支烤串，能够满足3-8人同时用餐的出餐效率，宽度方向控制在25厘米以内，既保证炭槽有足够的容炭空间提供持续热源，又避免炉身过宽导致热量散失过快、炭料利用率低的问题。炉身侧壁预留了多组高度可调的烤网支撑卡槽，使用者可以根据烤制食材的不同、炭火的旺盛程度灵活调整烤网与炭层的间距，烤制易熟的蔬菜、海鲜时可以抬升烤网位置避免烤焦，烤制需要长时间焖烤的肉类时可以降低烤网位置提升受热温度，适配不同食材的烤制需求。

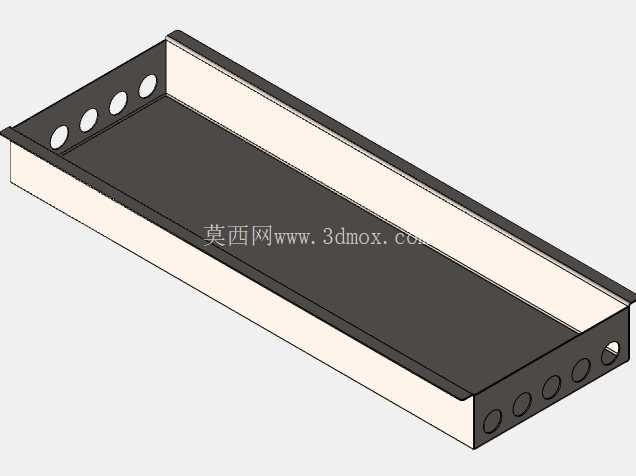

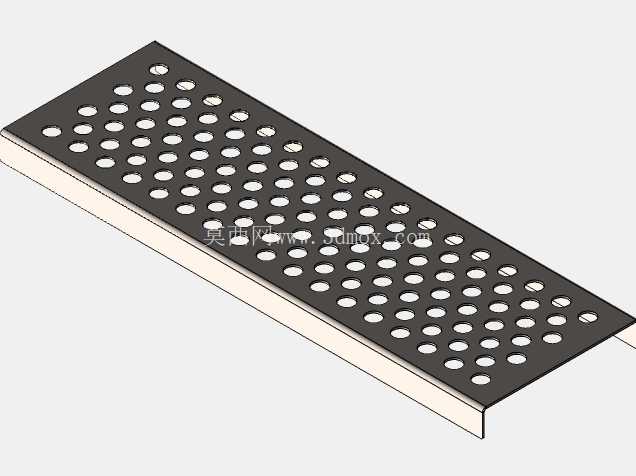

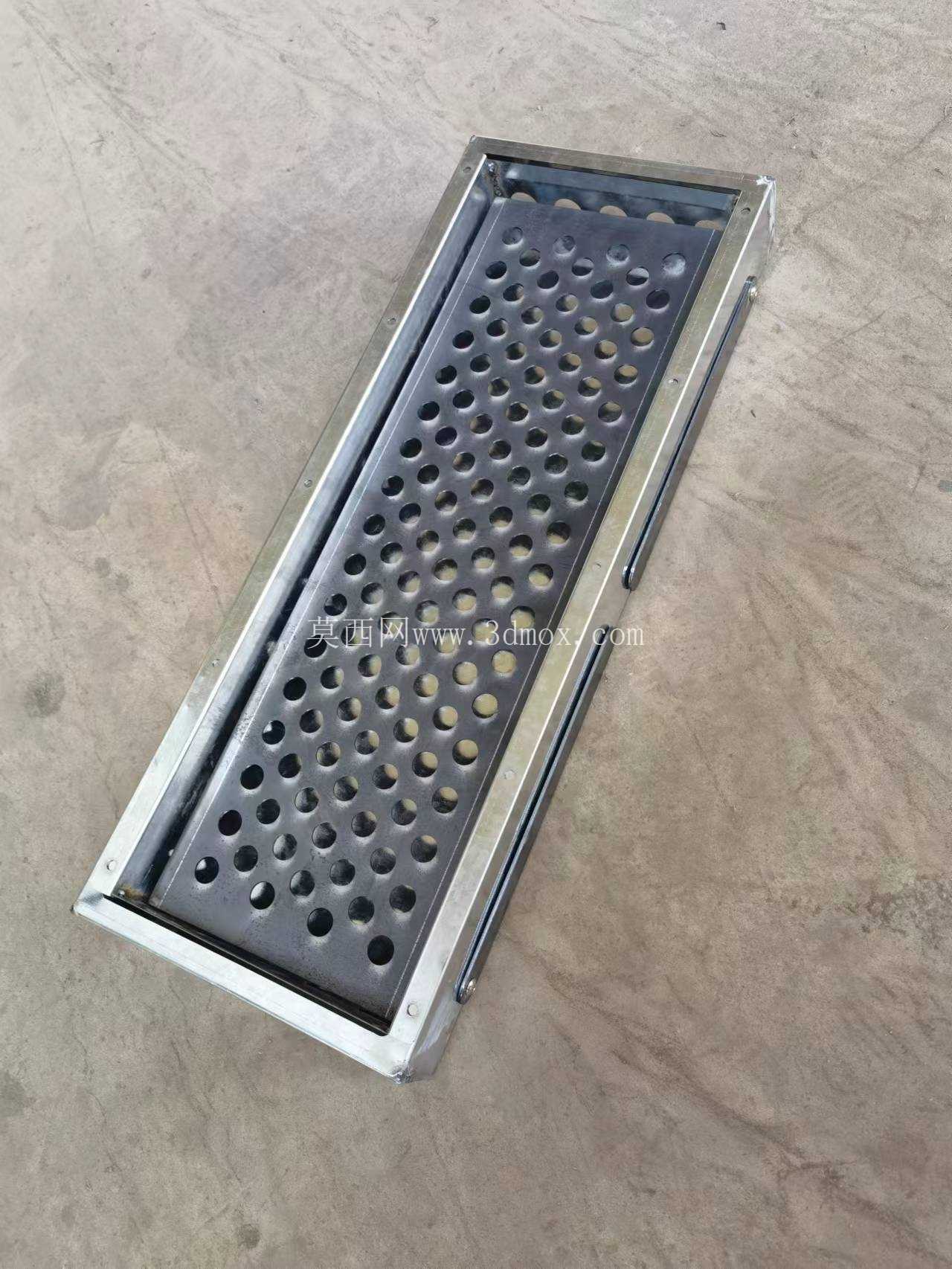

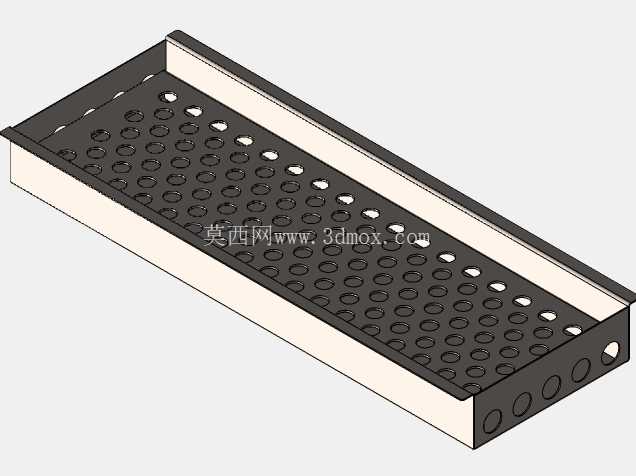

炭槽设计为独立抽拉式结构，与炉身侧壁留有1厘米左右的通风间隙，既可以在烤制过程中随时补充炭料、调整炭火分布，不需要抬起滚烫的烤网避免烫伤，也能通过间隙形成自然进风通道，不需要额外配备电动风机就能保证炭料充分燃烧，减少黑烟产生。炭槽底部冲压有密集的通风落灰孔，燃烧产生的炭灰可以直接通过孔洞落入下方的接灰抽屉，接灰抽屉同样为抽拉式结构，使用结束后可以直接抽出倾倒灰渣，清理过程不会弄脏炉身其他部位，大幅降低使用后的清洁工作量。

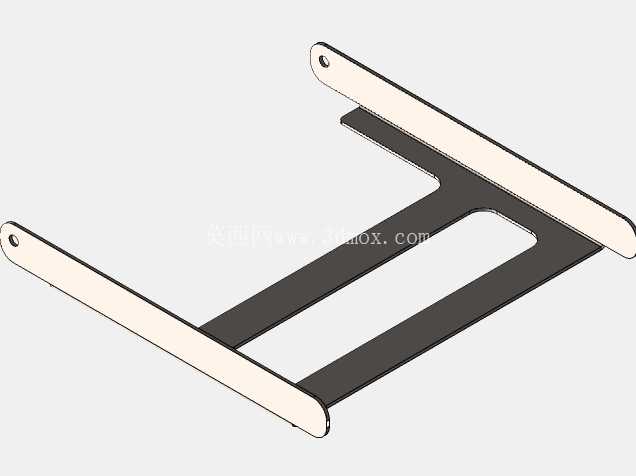

支撑腿采用方管折弯成型的H型结构，四条支腿与炉身插接后形成稳定的支撑结构，整体离地高度控制在70厘米，符合成年人站立操作的舒适高度，长时间烤制食材不需要弯腰俯身，降低操作疲劳感。支腿底部做了防滑平垫设计，即使在不平整的户外泥地、水泥地面、草坪上放置，也能保证炉身稳定不晃动，避免烤制过程中出现倾翻、食材洒落的问题。炉身两端预留了一体化冲压成型的防烫提手，提手位置远离炭槽区域，即使炉身处于高温状态，也可以短时间挪动调整位置，不需要额外佩戴防烫手套。

从建模的结构细节来看，所有板材折弯处都做了R2的圆角过渡，没有尖锐的直角毛边，避免组装、使用过程中划伤手部；焊接位置全部采用连续满焊后打磨平整，既保证炉身结构强度，长期高温使用不会出现开焊变形，也避免缝隙残留油污、食物残渣难以清理。烤网采用圆钢焊接的网格结构，网格间距控制在1.5厘米，既能保证热量均匀传递到食材，也不会让小块食材掉落进炭槽，同时烤网两端做了加长折弯把手，烤制过程中可以直接抬起烤网调整炭火，不需要借助其他工具。

安装边界方面，这款烤炉组装完成后的整体占地尺寸为120厘米长、30厘米宽、70厘米高，拆解后叠放的整体厚度不超过15厘米，存放时只需要很小的储物空间即可；所有配合部位的公差都控制在0.5毫米以内，插接组装时不会出现松动晃荡或者卡涩难以拆装的问题，即使长期高温使用产生轻微形变，也能保证顺利拆装。炉身整体重量控制在8公斤以内，单人单手提携即可完成短距离搬运，完全适配便携使用的核心需求。在实际使用场景中，不管是夜市流动摆摊做烤串经营，还是周末家庭自驾到郊外露营烧烤，或是在自家庭院、楼顶露台做小型聚餐，这款烤炉的结构设计都能覆盖对应的使用需求，没有多余的功能堆砌，每一处结构都对应实际使用中的具体痛点，兼顾了结构强度、使用便利性与便携性。
