户外便携折叠式木炭烧烤炉结构设计

　　这款便携炭烤炉的结构开发，最初锚定的是城郊露营、夜市流动摊点、庭院聚餐三类高频使用场景，不同于固定门店的大型烤串设备，它的核心设计约束从立项阶段就围绕「单人可携、快速展开、收纳不占空间」三个核心需求展开。

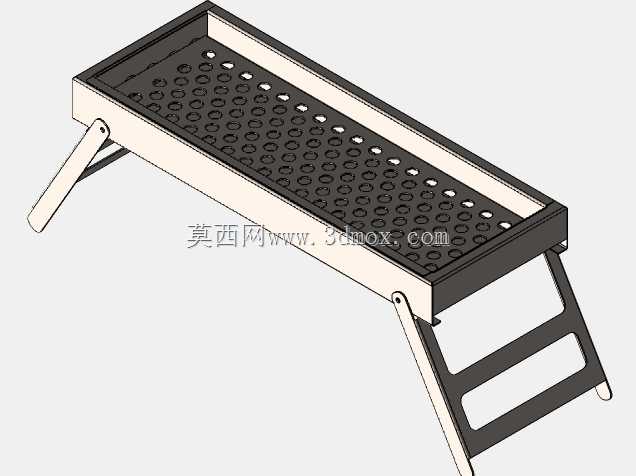

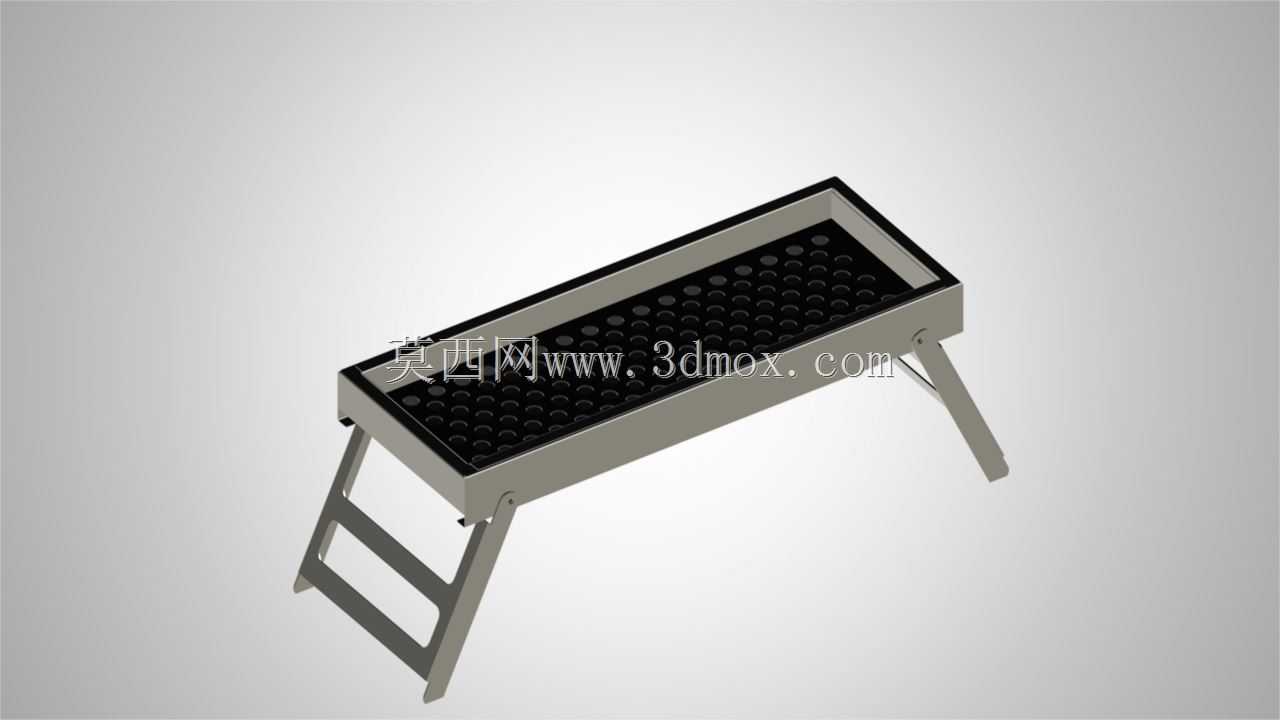

　　从实际使用逻辑倒推结构设计：常规商用烤炉多为厚钢板焊接的一体式结构，重量普遍超过二十公斤，搬运需要两人配合，完全无法适配自驾露营、小区楼下临时聚餐这类短时间使用、需要频繁转场的场景。这款炉具将整体拆分为炭槽主体、折叠支撑腿、烤串搁置边架三个独立模块，所有支撑连接件全部采用抽拉铰接结构，无需额外拆装螺丝配件，展开时只需将两侧支架向下扳动到限位卡槽，即可自动锁止形成稳定支撑，收纳时向上扳动支架即可贴合炉体底部，整体收纳厚度不到十五厘米，普通家用轿车的后备箱侧边空隙即可平放，单人拎起侧边把手即可完成短距离转移。

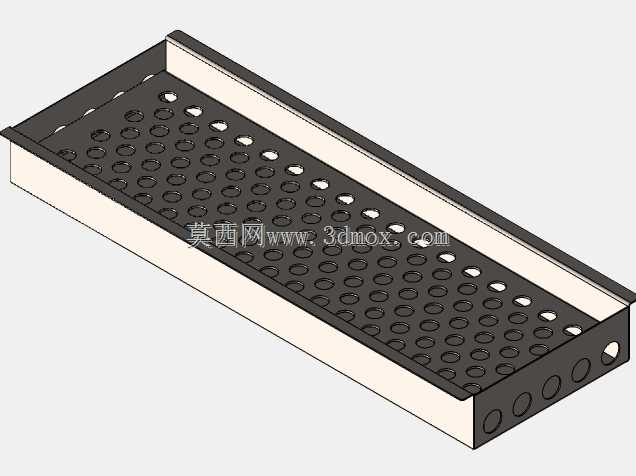

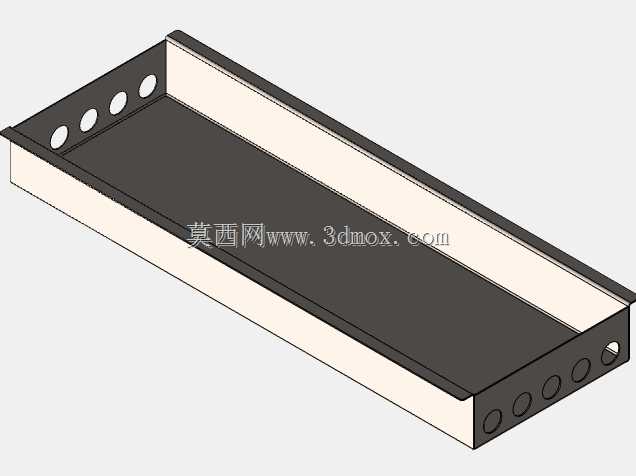

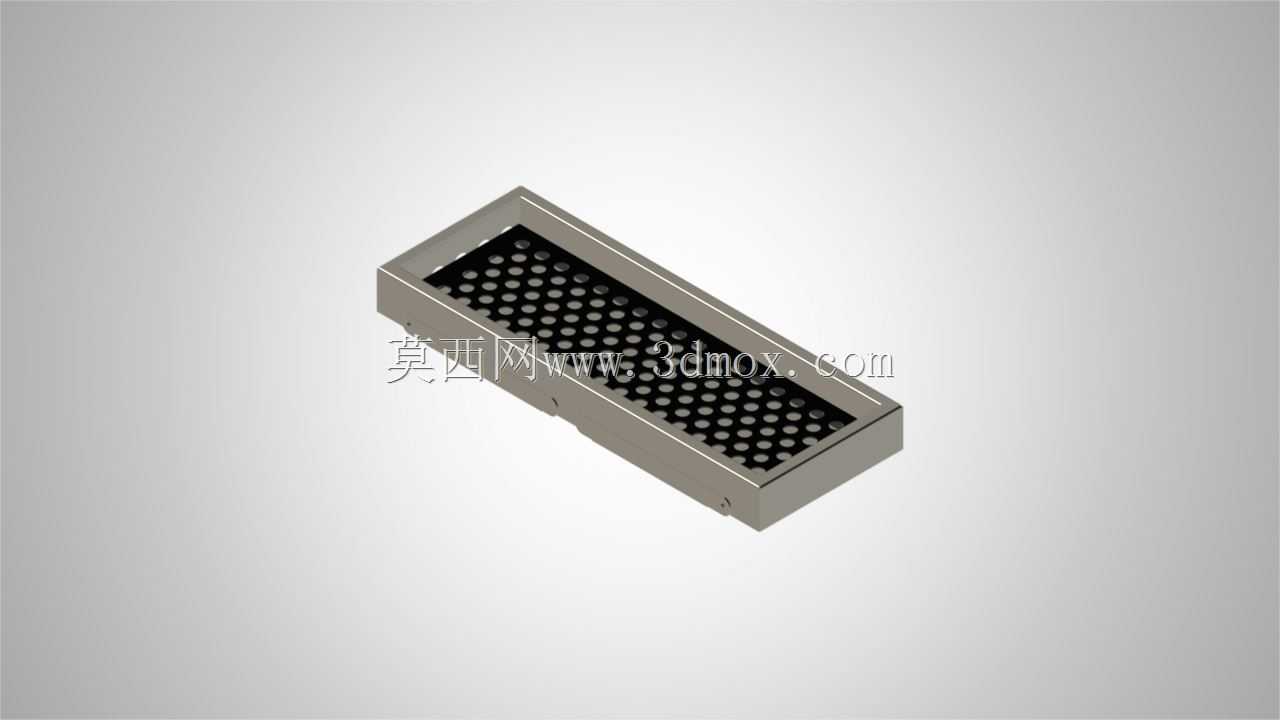

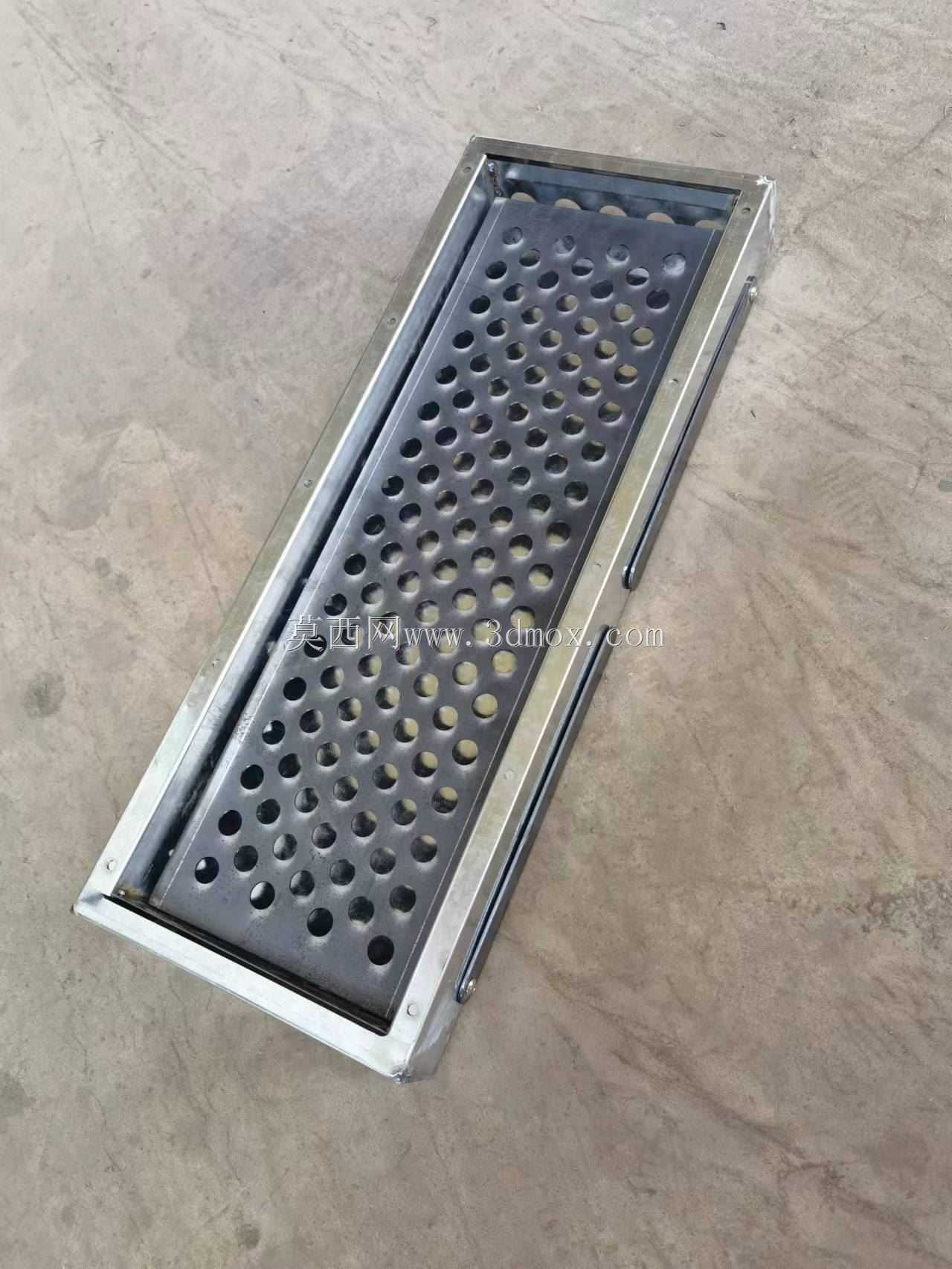

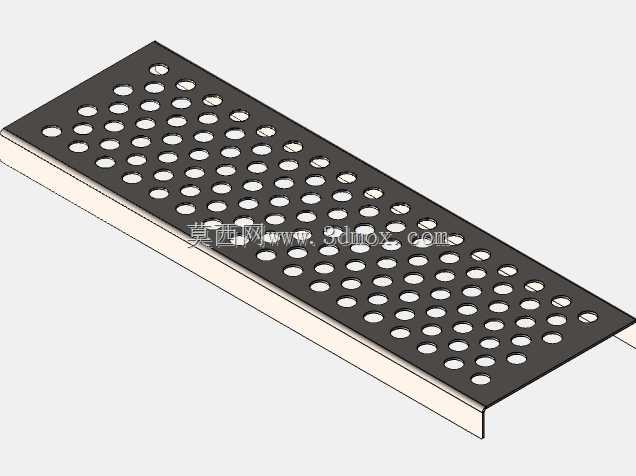

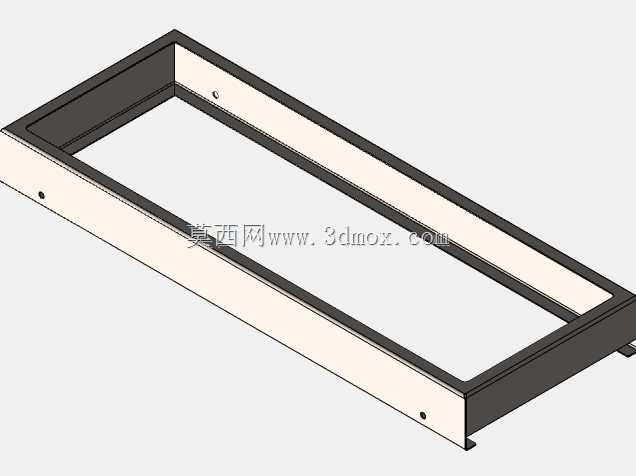

　　炉体的核心炭槽采用浅槽型钣金折弯结构，槽体深度控制在八到十厘米区间，这个尺寸是经过多次实际烤测验证的：槽深过浅会导致木炭燃烧时热量直接外溢，烤串表面容易烤焦而内部未熟透，同时炭灰容易被风吹出炉体污染食材；槽深过大则会拉长木炭到烤网的距离，热量损耗大幅提升，同样重量的木炭燃烧时长会缩短近三分之一。炭槽底部预留了错落布置的通风冲孔，孔径控制在一厘米左右，既可以为木炭燃烧提供持续的自然进风，避免闷炭产生大量浓烟，又能让燃烧后的细碎炭灰直接漏到下方接灰区域，不会堆积在炭块周围堵塞进风通道。炉体的四周边缘全部做了双折边卷边处理，一方面消除钣金切割后的锋利毛边，避免使用者搬运、清洗时被划伤，另一方面折边形成的双层结构大幅提升了薄钢板的整体刚性，长时间高温灼烧下槽体也不会出现明显的翘曲变形。

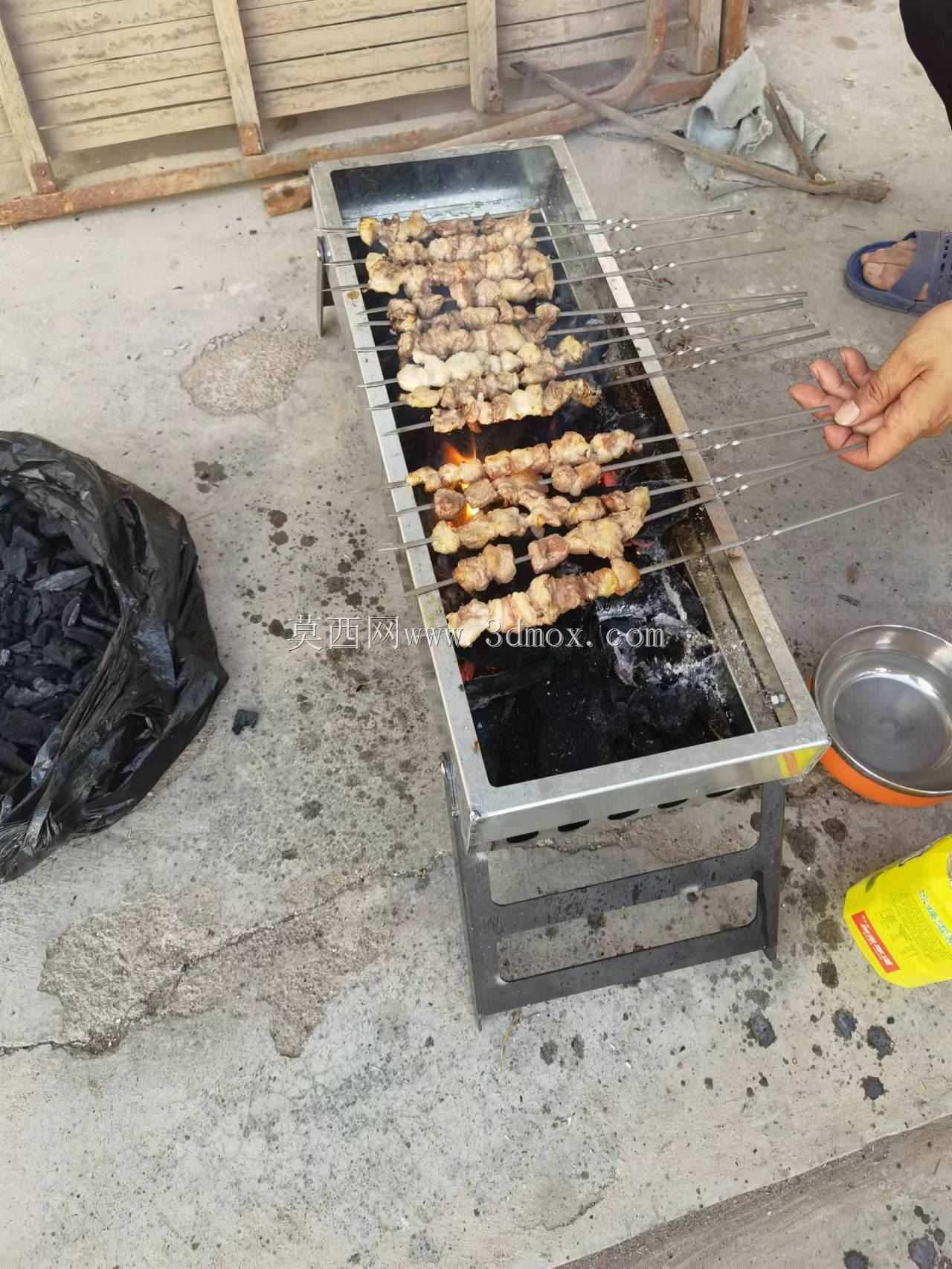

　　炉体顶部两侧设计了向外延伸的一体式搁置边条，边条上预留了等间距的卡槽缺口，实际使用时可以直接将穿好食材的烤签架在缺口处，不需要额外配置烤网，烤签不会出现滚动、滑落的问题，一次可以同时搁置十五到二十根烤签，烤制过程中使用者可以逐根翻转烤签，不用一直手持签子，大幅降低长时间操作的疲劳度。边条的高度距离炭槽内的炭层表面保持十二到十五厘米的间距，这个距离区间适配木炭明火烤制的热辐射强度，烤串受热均匀，不容易出现局部烤糊的问题。

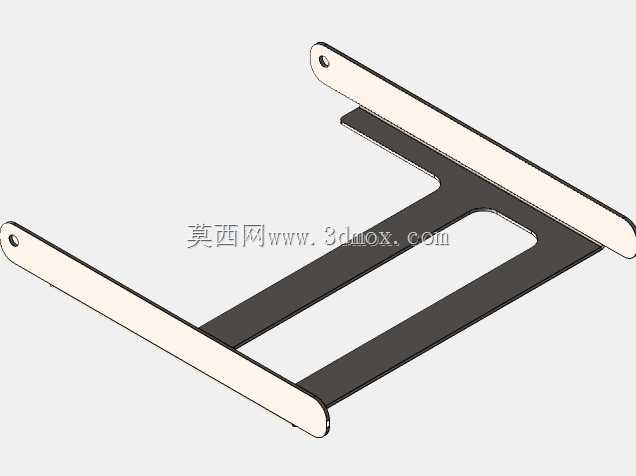

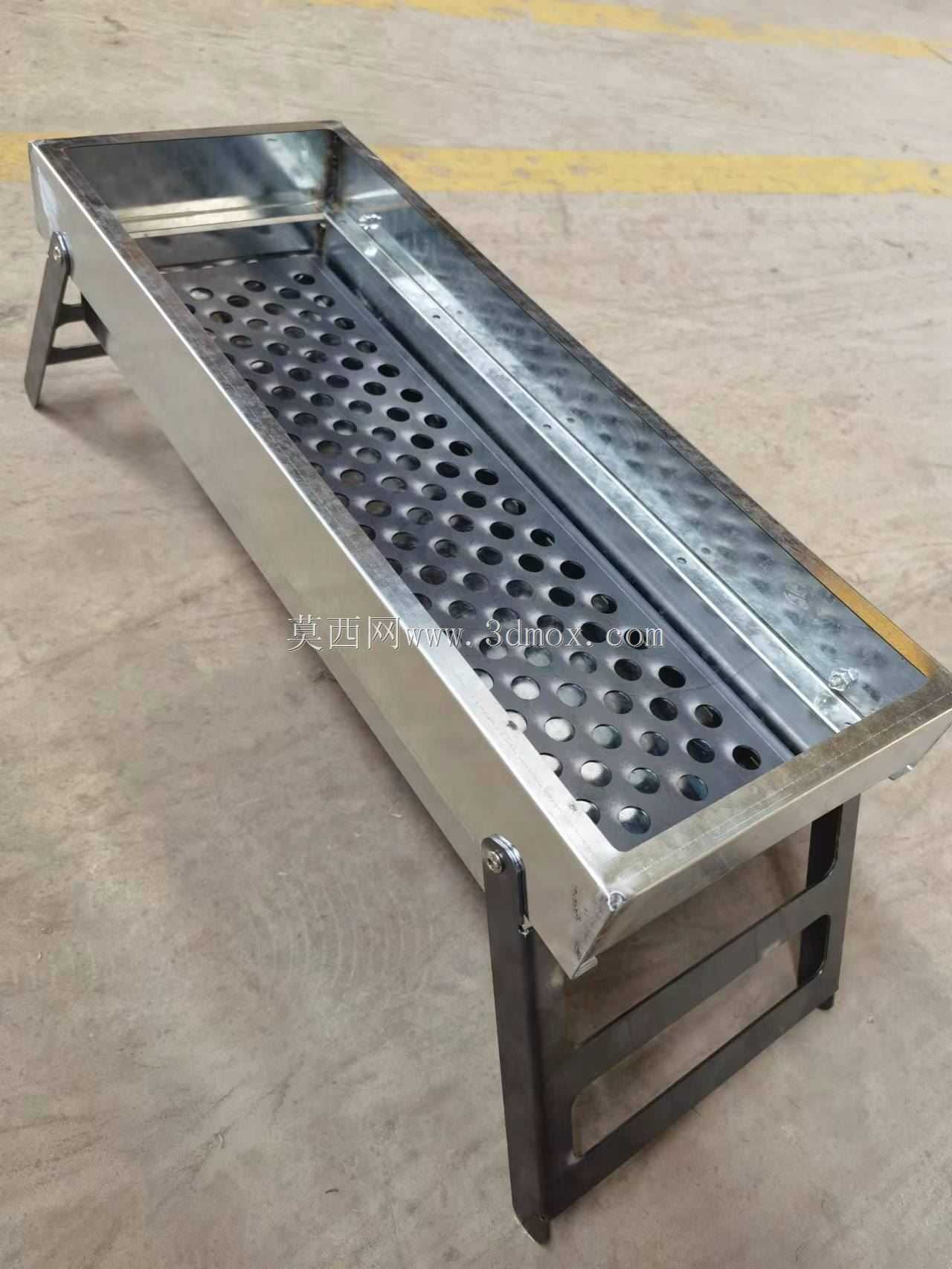

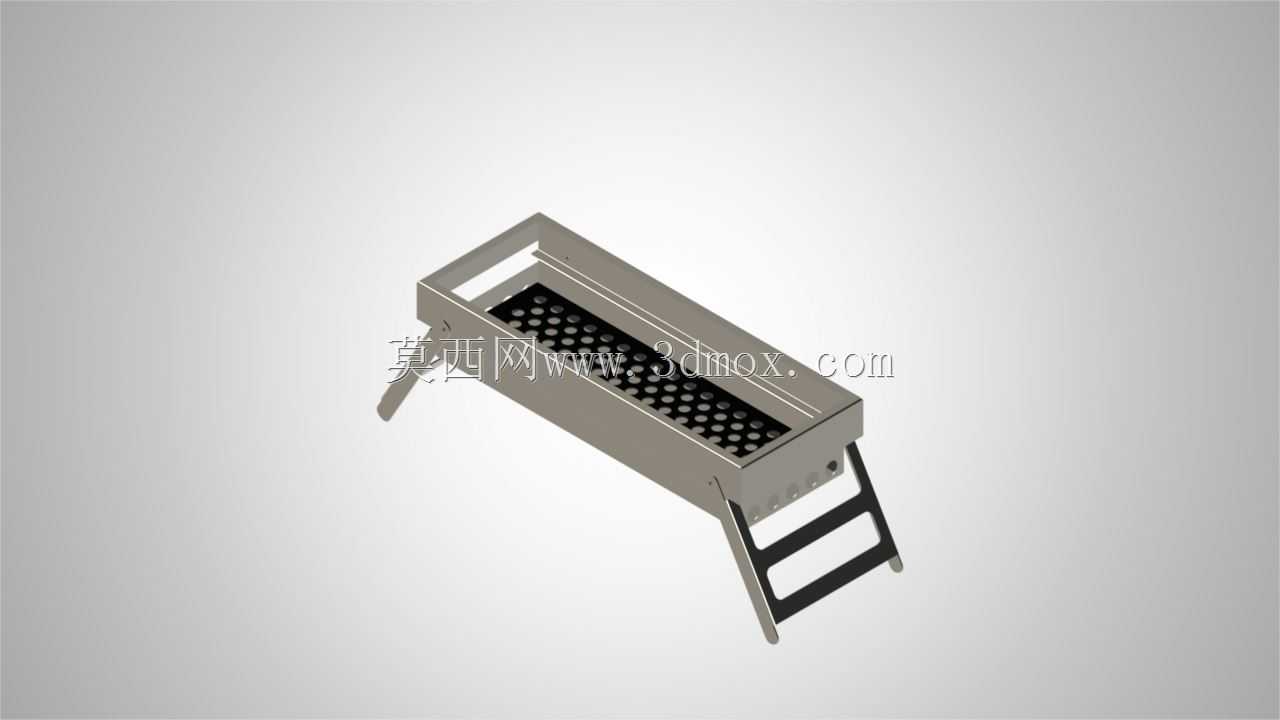

　　支撑腿部分采用方管焊接的门式结构，两条支腿横向之间设置了连接横杆，展开后支腿向外倾斜十五度左右，形成上窄下宽的支撑轮廓，支撑触地点的横向跨度比炉体宽度宽出近十厘米，即使在户外不太平整的水泥地面、泥土地面上放置，也不会出现侧翻晃动的问题。支腿和炉体的铰接位置采用了限位挡片设计，当支腿展开到垂直支撑角度时，挡片会顶住炉体底部的折弯边，支腿无法继续向外转动，承受烤炉整体重量加上食材、木炭的荷载时也不会发生回折。日常在门店内使用时，也可以直接将折叠支腿收起，把炉体直接放置在操作台、桌面之上，适配桌面坐烤的使用场景。

　　从安装边界和尺寸适配来看，炉体的整体长度控制在八十厘米左右，宽度三十厘米出头，展开后的总高度约七十厘米，这个高度匹配普通人站立操作时的手臂自然高度，翻烤食材时不需要弯腰或者抬臂，长时间操作的舒适度更高。收纳之后整体外形为扁平长方体，除了可以放入车载储物空间，也可以轻松塞入家庭阳台的储物柜缝隙、流动摊位的储物箱内部。炉体的所有钣金构件都采用了可耐受高温的普通碳素钢板，表面做了高温防锈处理，长期接触炭火、油污、清洗水渍也不容易出现锈蚀，日常使用后只需待炉体完全冷却，将槽内残留的炭灰倾倒干净，用抹布擦拭内壁油污即可完成清洁，没有难以清理的卫生死角。

　　结构设计过程中也特意规避了很多便携炉具的常见缺陷：没有采用容易在高温下失效的塑料连接件，所有受力铰接位置全部为金属构件，长期高温烘烤下不会出现融化、结构松脱的问题；炉体没有设置复杂的可拆卸小零件，转场收纳时不会出现零件遗失的问题，哪怕是第一次使用的人，也可以在十几秒内完成炉具的展开或者收纳，完全不需要阅读装配说明。这类轻量化炉具既可以满足家庭户外聚餐的需求，也适合小型流动摊点作为临时烤制设备，搭配不同长度的烤签即可完成肉串、蔬菜、海鲜等不同食材的炭烤作业。
