车间冷装免焊钢制检修走道平台

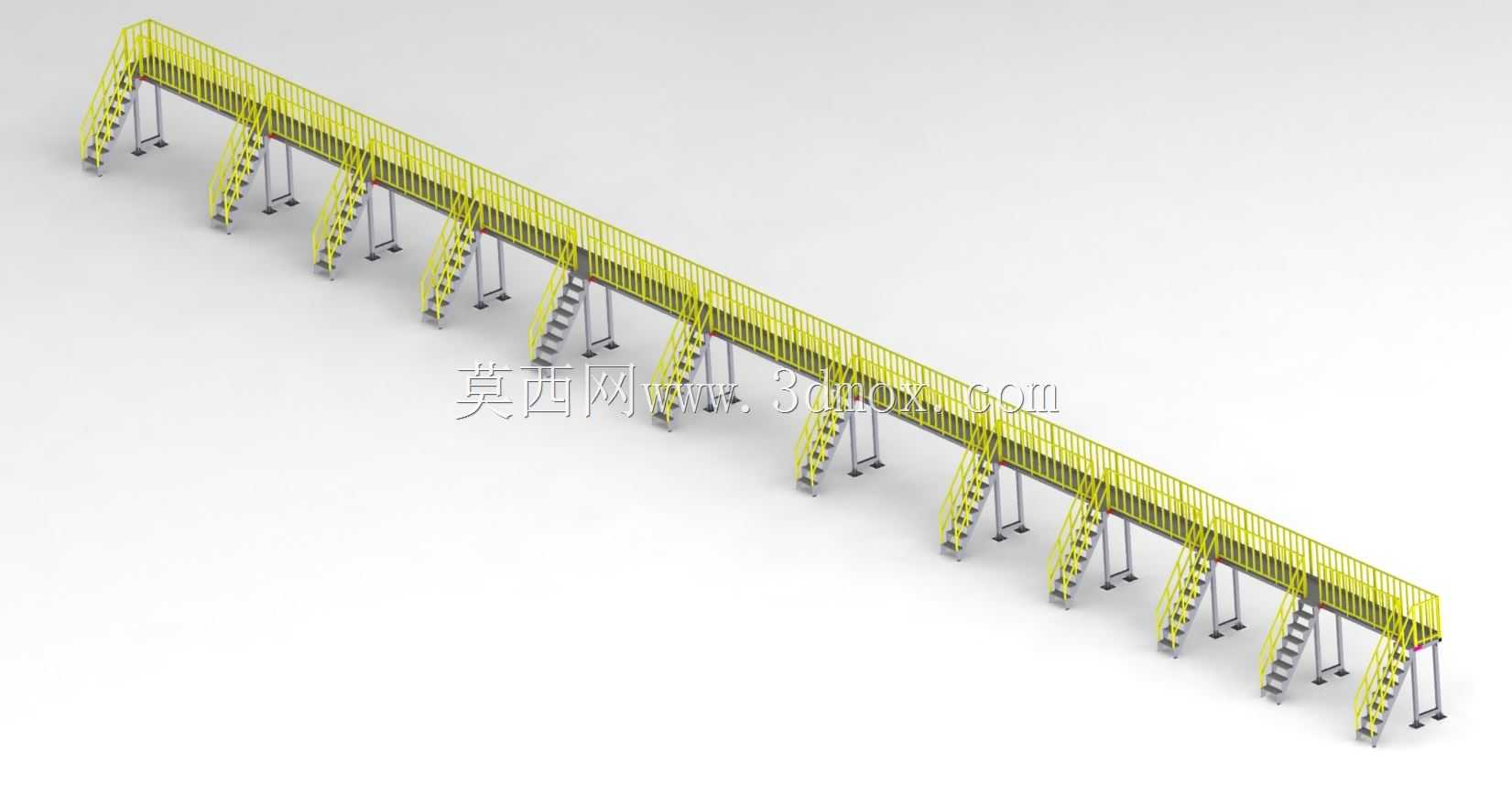

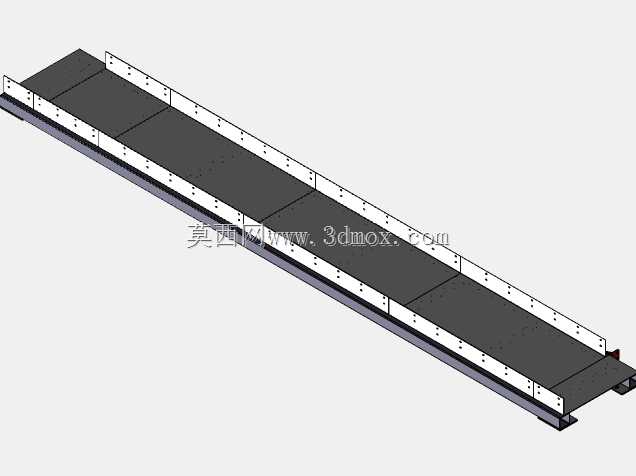

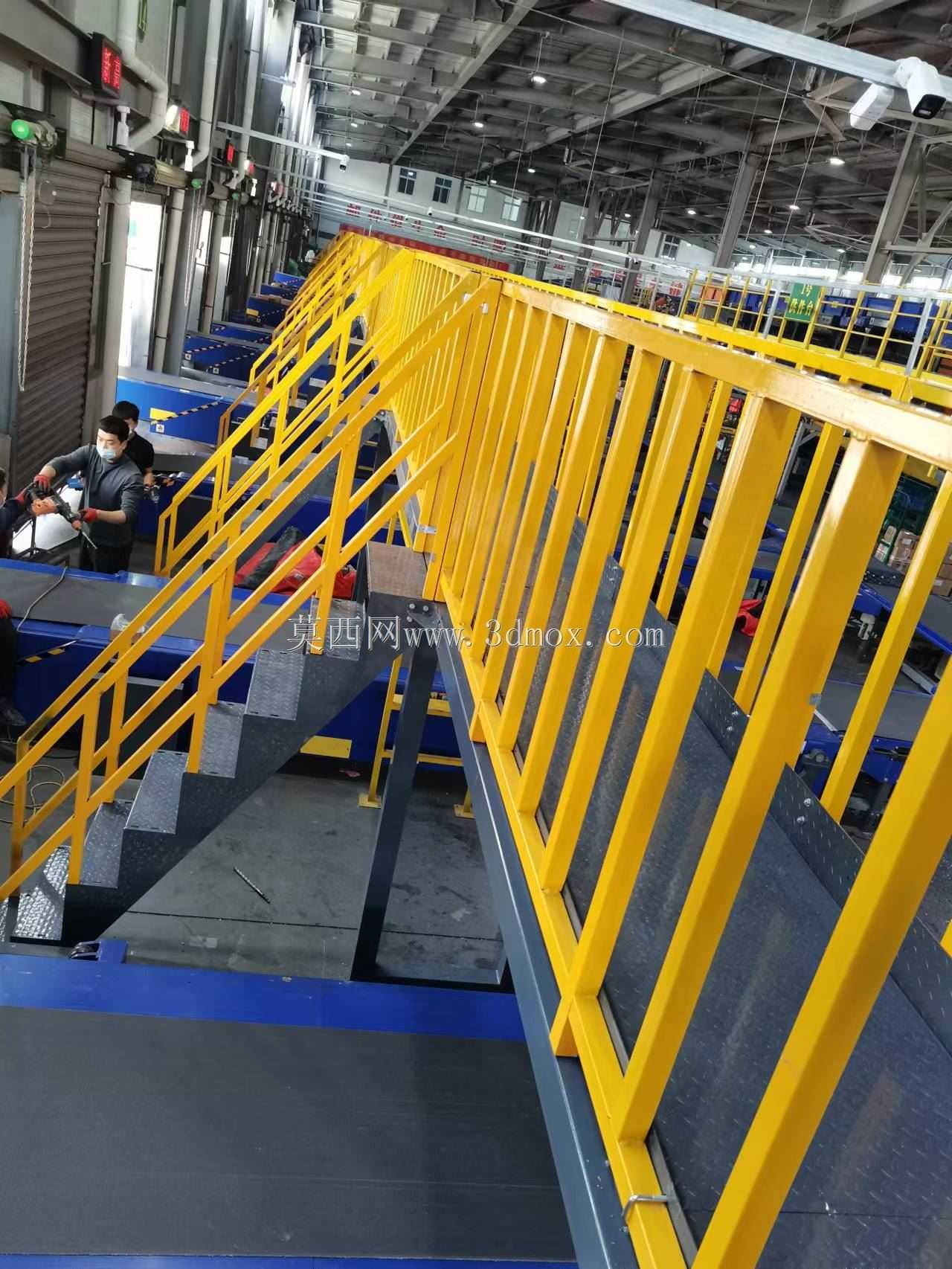

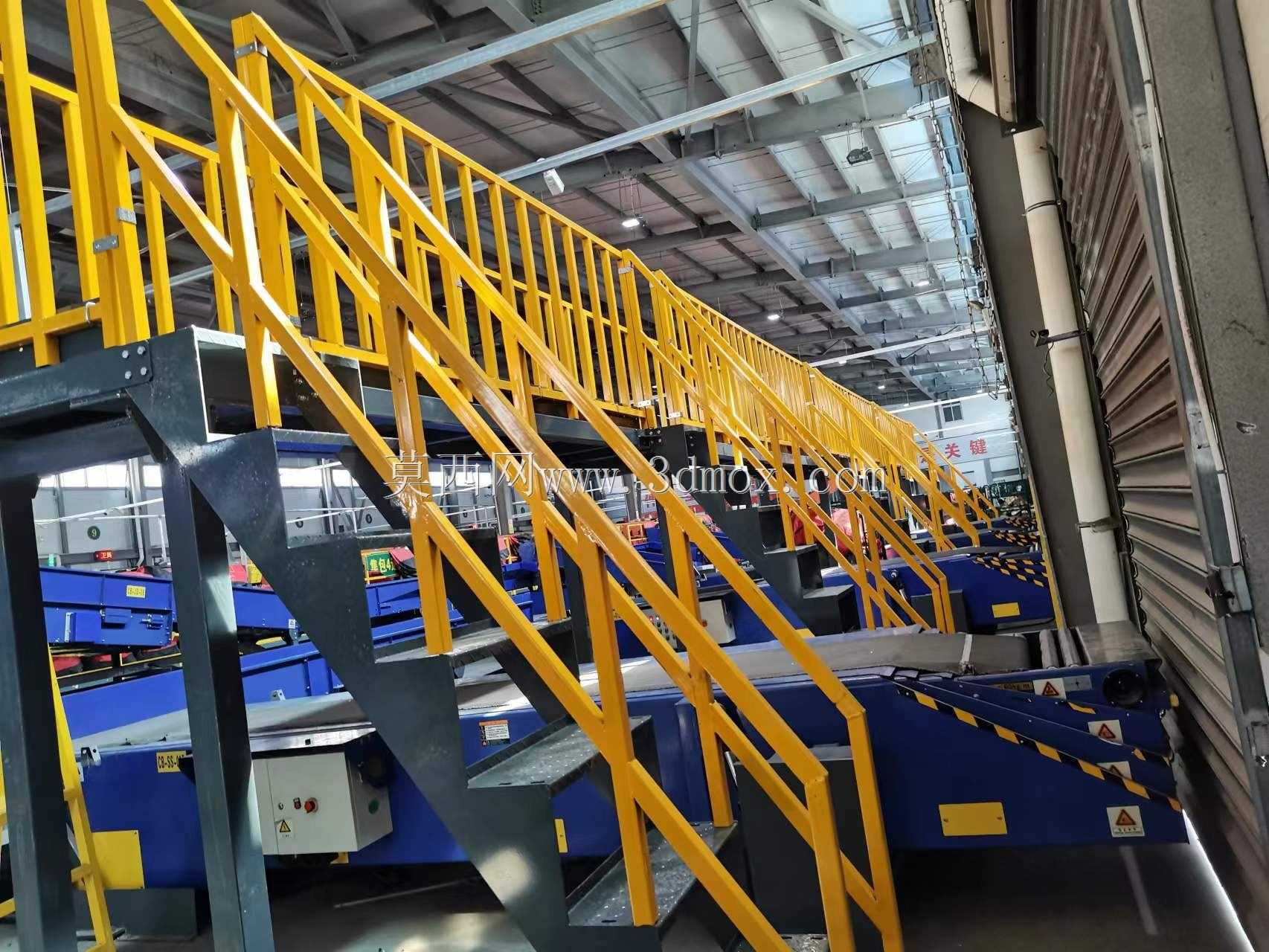

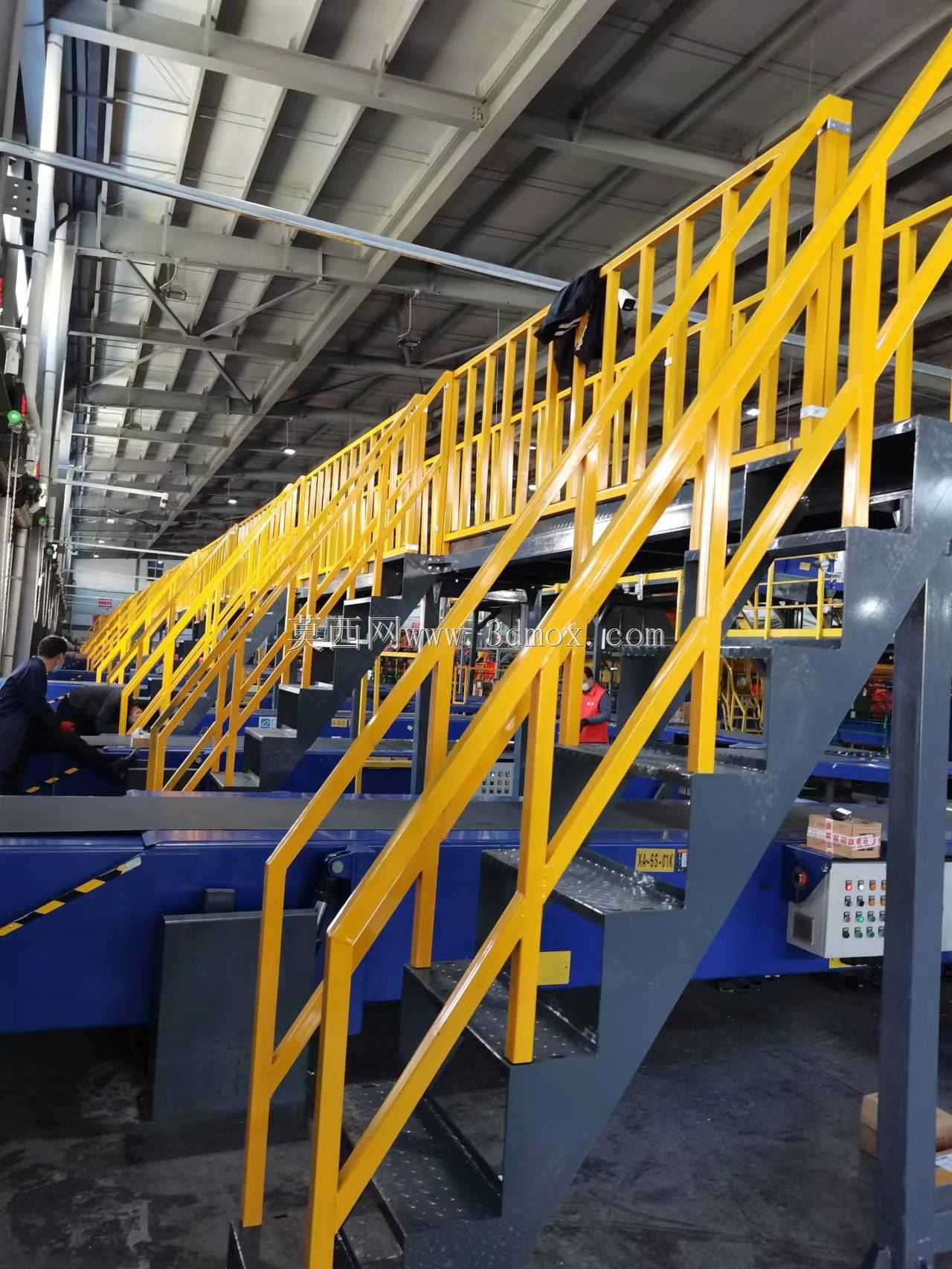

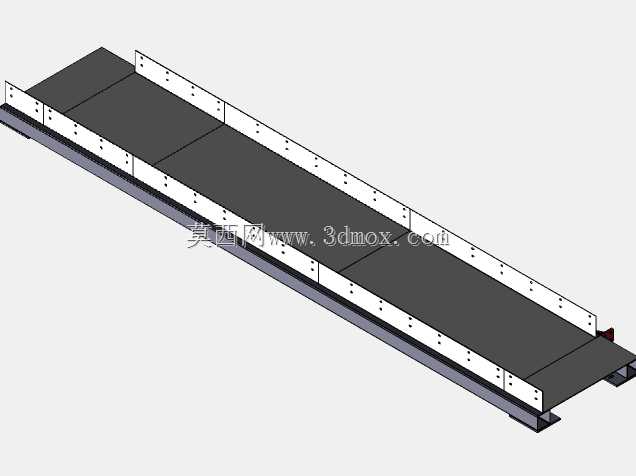

　　这套冷作装配钢制平台主要面向生产车间内部的跨线通行、设备高位检修和工位间登高作业场景。现场布置时，平台常跨越装配线、输送线或地面物料区，把原本被设备隔断的巡检路线连接起来，使人员能够在不穿越危险作业区、不干扰地面物流的情况下到达阀门、仪表、电气柜和设备维护点。黄色护栏围合的走道承担人员通行与临时停留功能，端部斜梯负责地面与平台之间的竖向衔接，整体形成一条独立、稳定、边界清晰的高架作业通道。

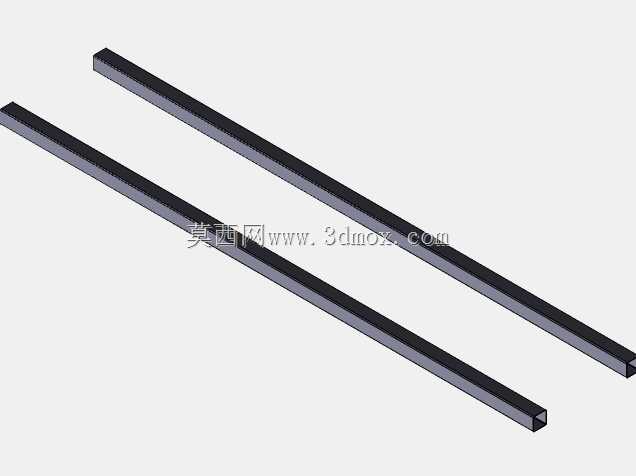

　　结构设计采用现场免焊接的冷装思路，立柱、横梁、踏板、栏杆和踢脚板均以预制构件形式加工，通过螺栓、连接板和定位件完成装配。这样处理的直接价值在于降低现场动火作业比例，尤其适合已投产车间、仓储区和有防火要求的产线环境。安装时不需要大面积搭设焊接设备，构件可按运输单元分段进场，先定位主支撑，再铺设平台框架，随后安装梯段、护栏和挡脚板；后期若产线调整，也可按节点拆解、移位或扩展，避免传统焊接平台一次成型后难以改造的问题。

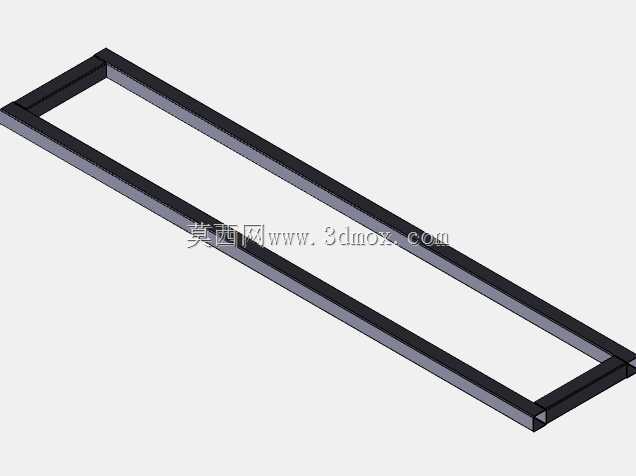

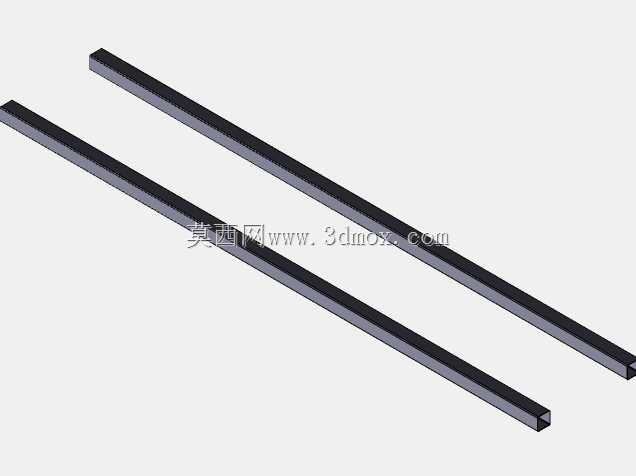

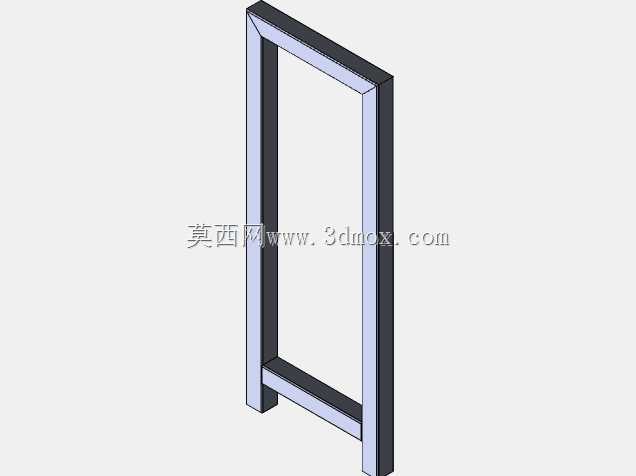

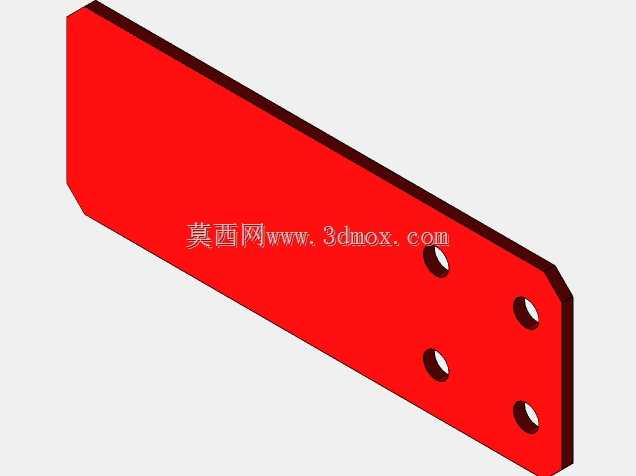

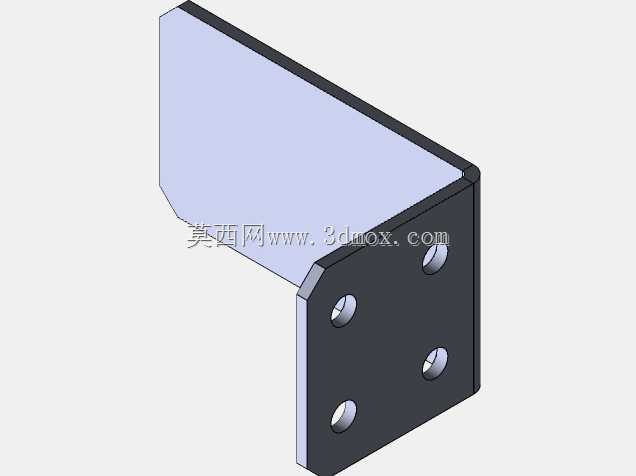

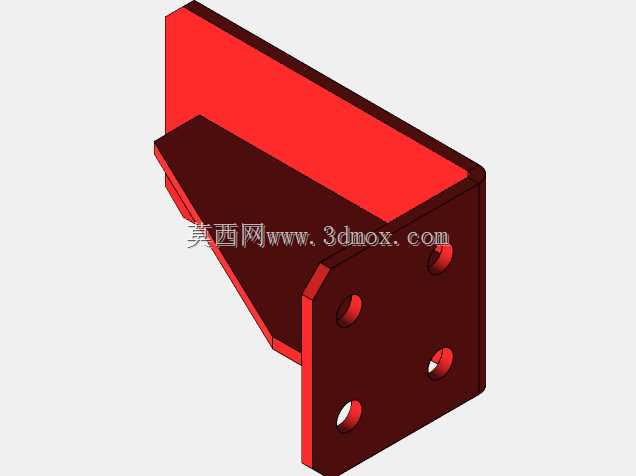

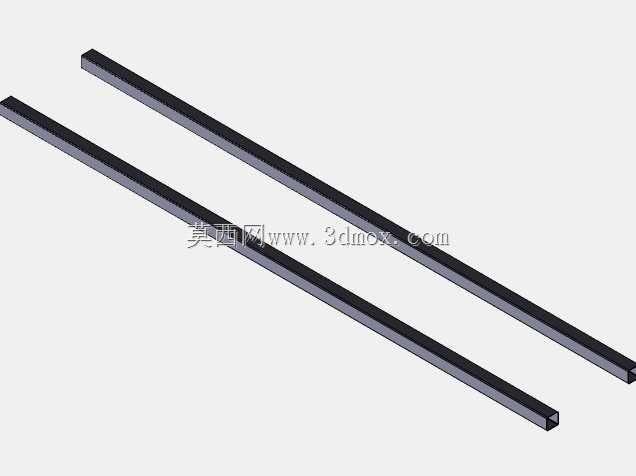

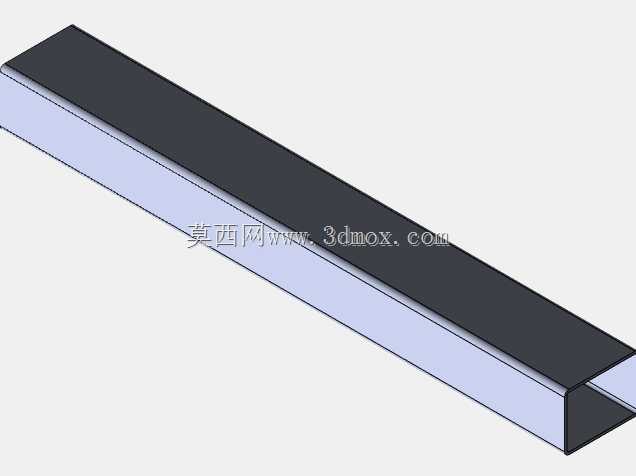

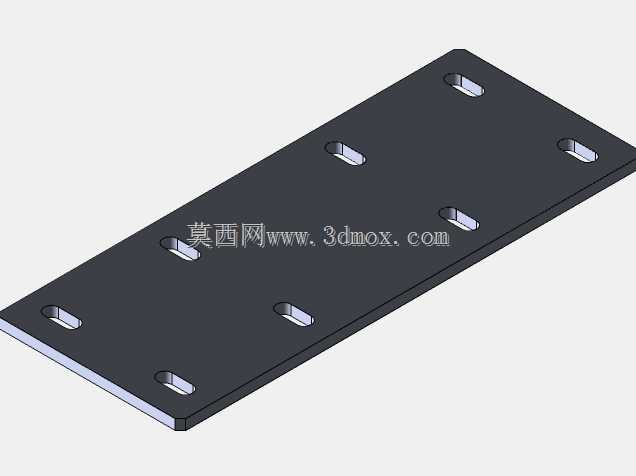

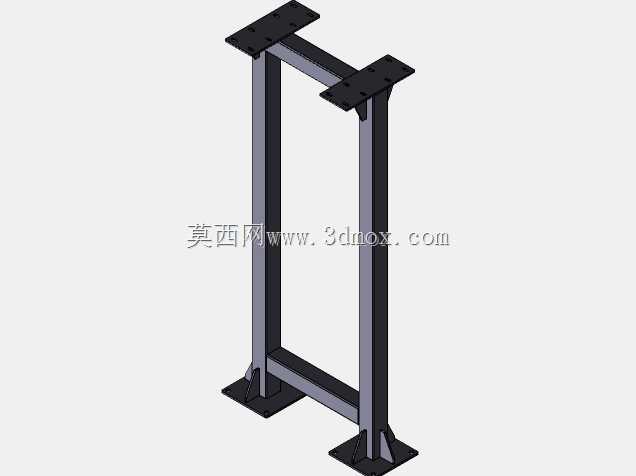

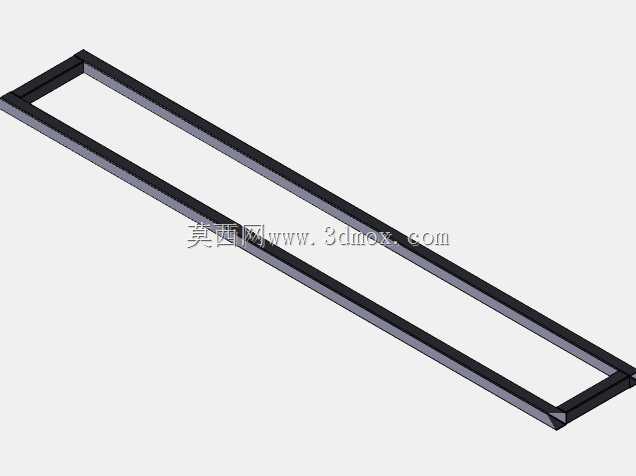

　　平台主体受力路径比较明确：人员载荷和踏板自重先传递到走道边框与次梁，再由主梁汇总到两侧立柱，最终经底板或连接件落到地面基础。立柱间距需要结合走道宽度、梁截面和通行载荷综合确定，避免跨度过大造成踏板挠曲或护栏晃动。主梁与立柱连接节点应保留足够的螺栓接触面，连接板厚度、孔径和螺栓规格需与构件受力匹配；斜梯根部与平台端部的连接要同时约束竖向沉降和水平位移，防止人员上下时梯段产生滑移感。

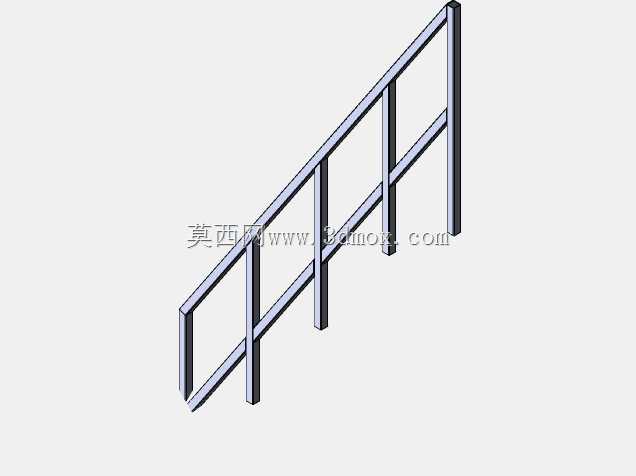

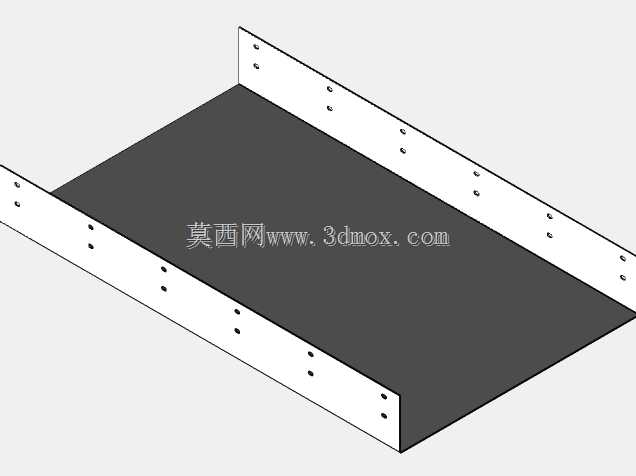

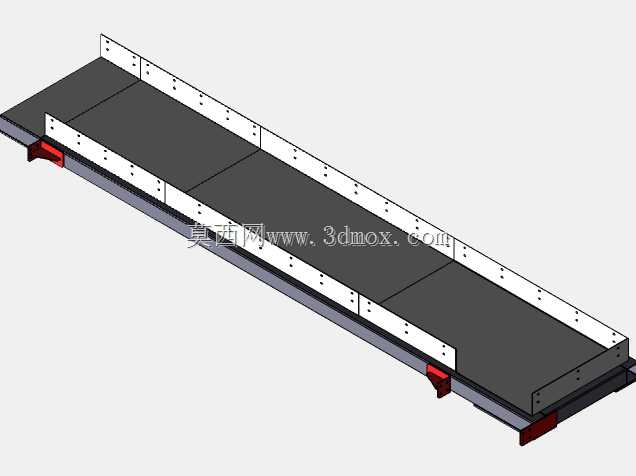

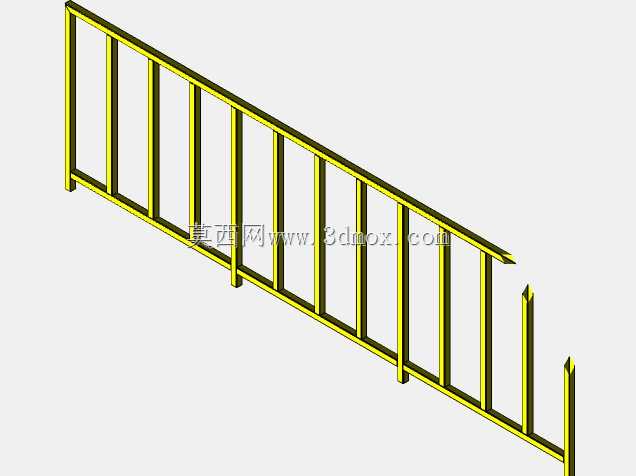

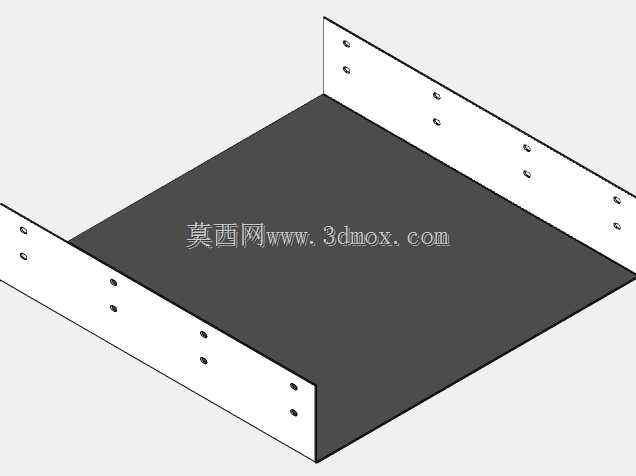

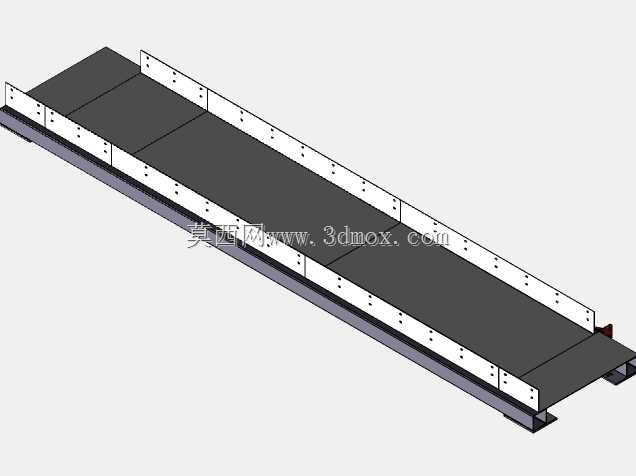

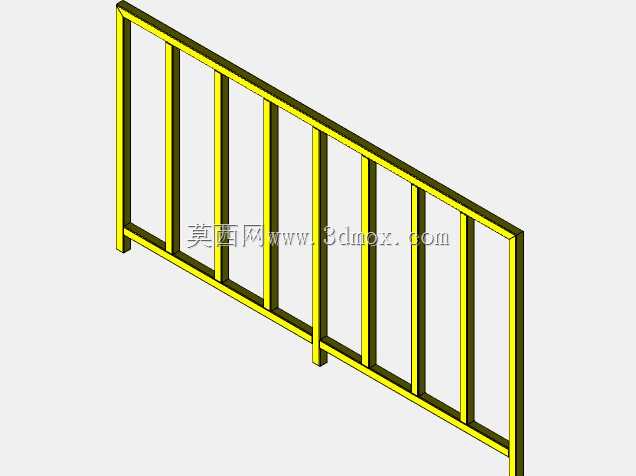

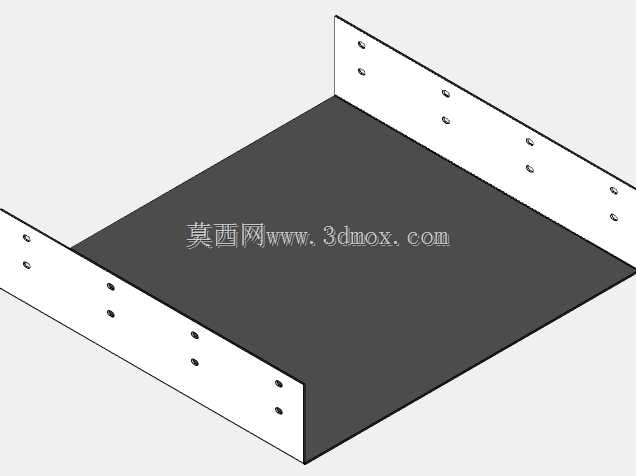

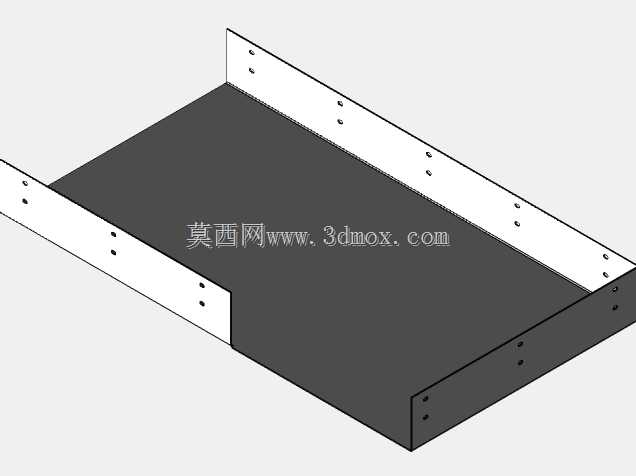

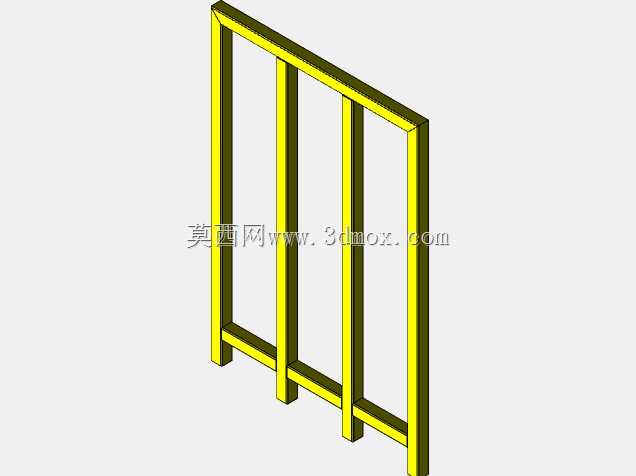

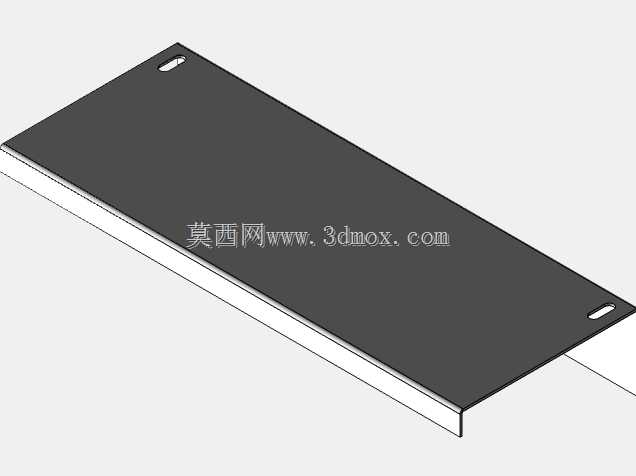

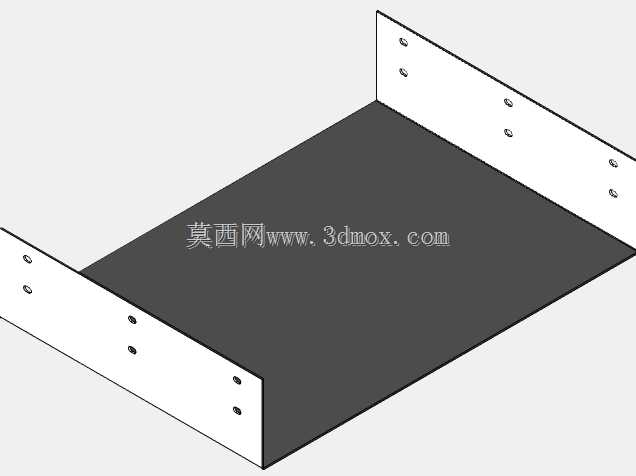

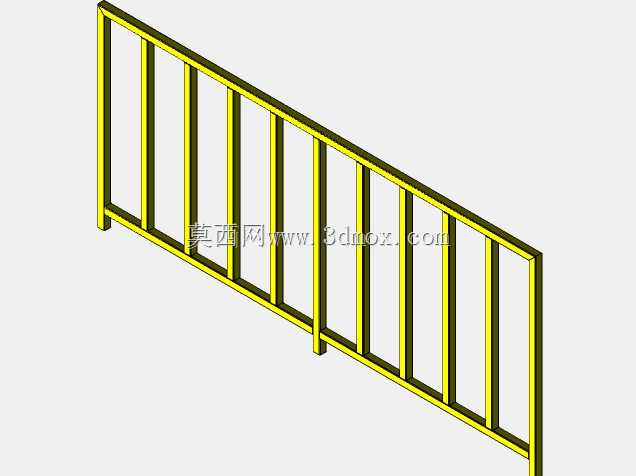

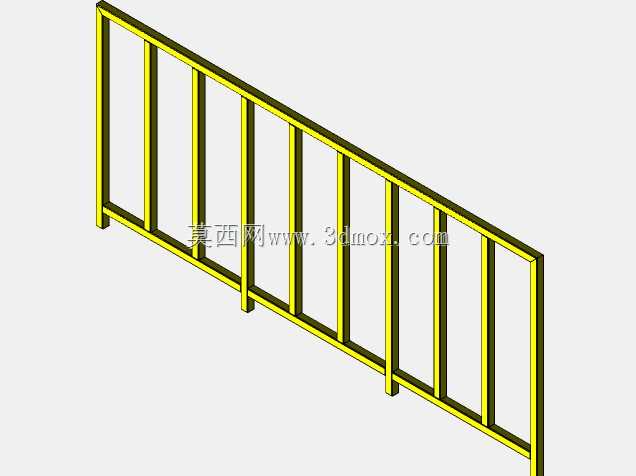

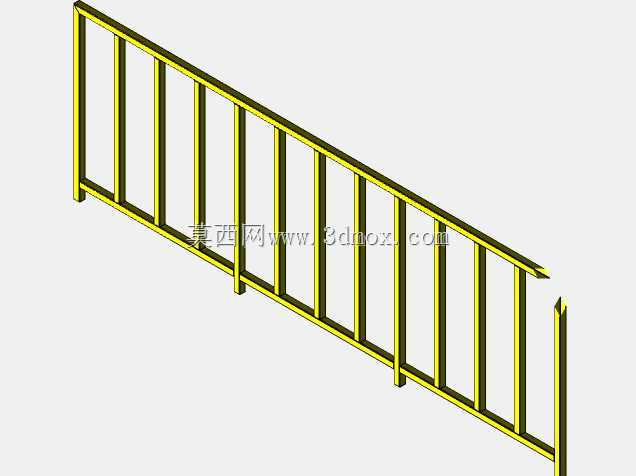

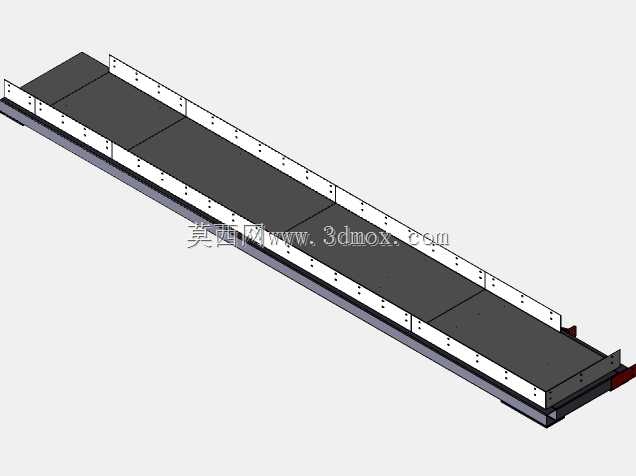

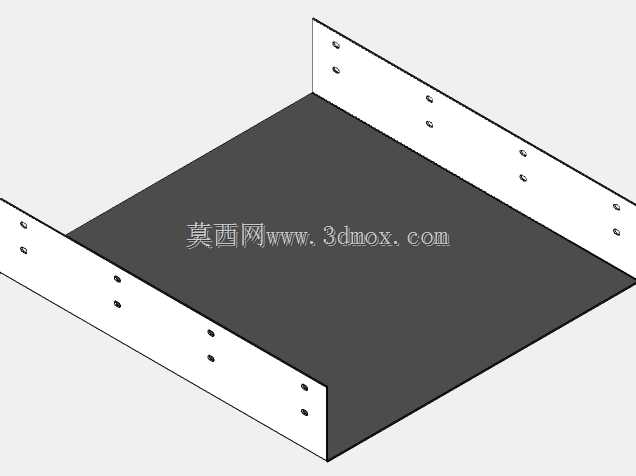

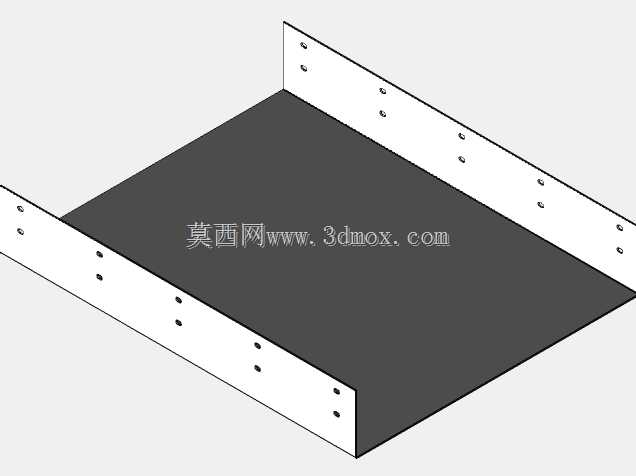

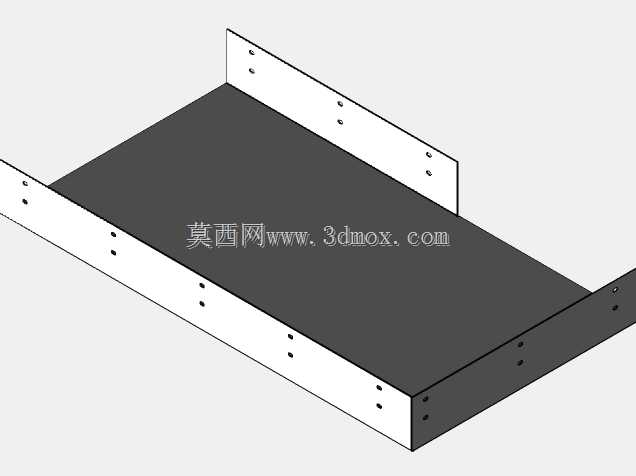

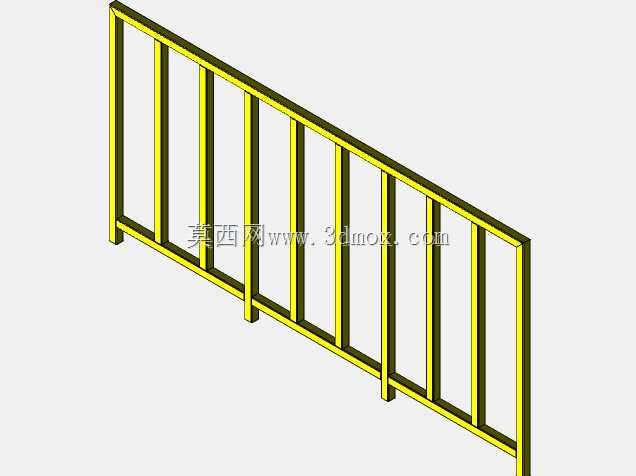

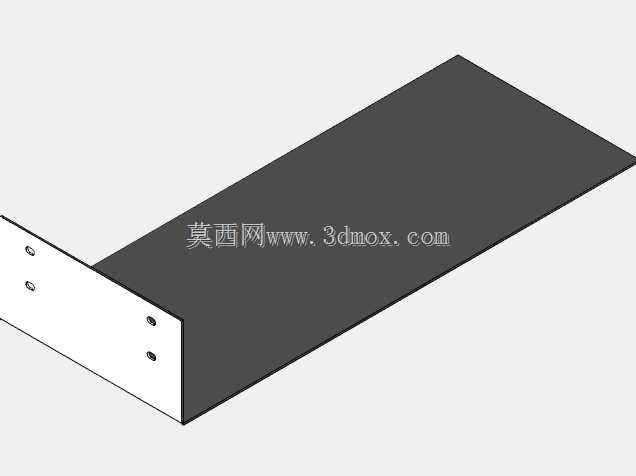

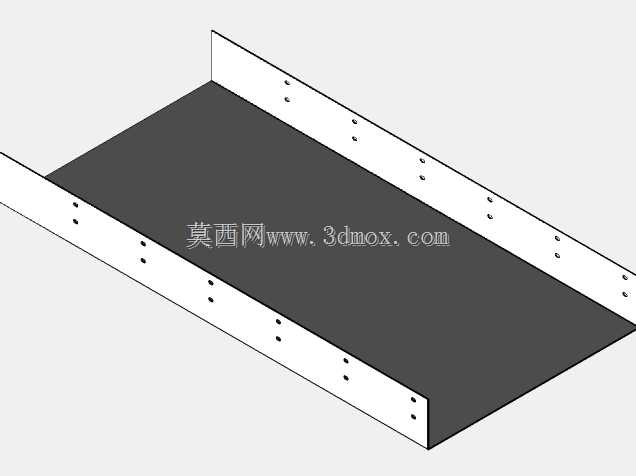

　　走道面层可选用花纹钢板、钢格板或防滑铺板。若平台下方有设备和人员通行，钢格板有利于漏尘、排水和观察下方情况；若对承载刚度、脚部触感或小件工具防坠落要求更高，花纹钢板配合加强筋更稳妥。踏板边缘设置连续踢脚板，可防止工具、螺栓、垫片等小物件从平台边缘坠落，这在跨越自动化设备时尤为重要。护栏采用立柱加双横杆或多立杆形式，黄色涂装既形成醒目的安全边界，也便于日常检查中发现碰撞变形、漆面脱落和连接松动。

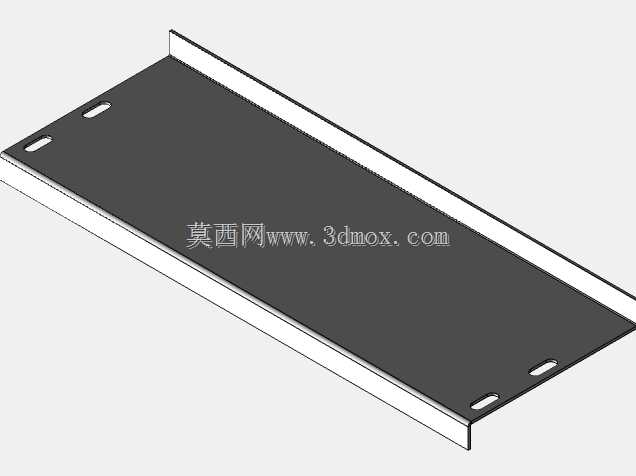

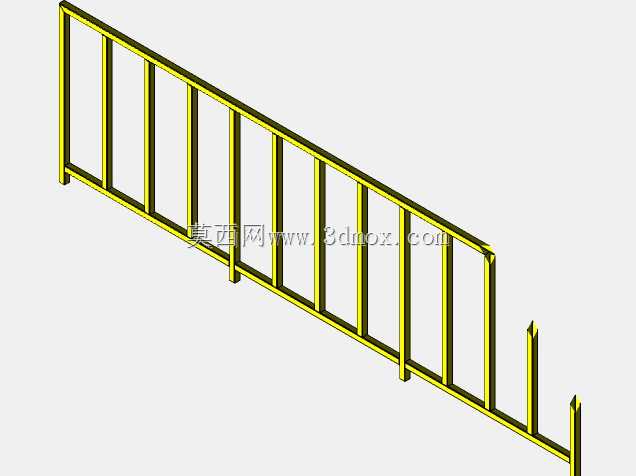

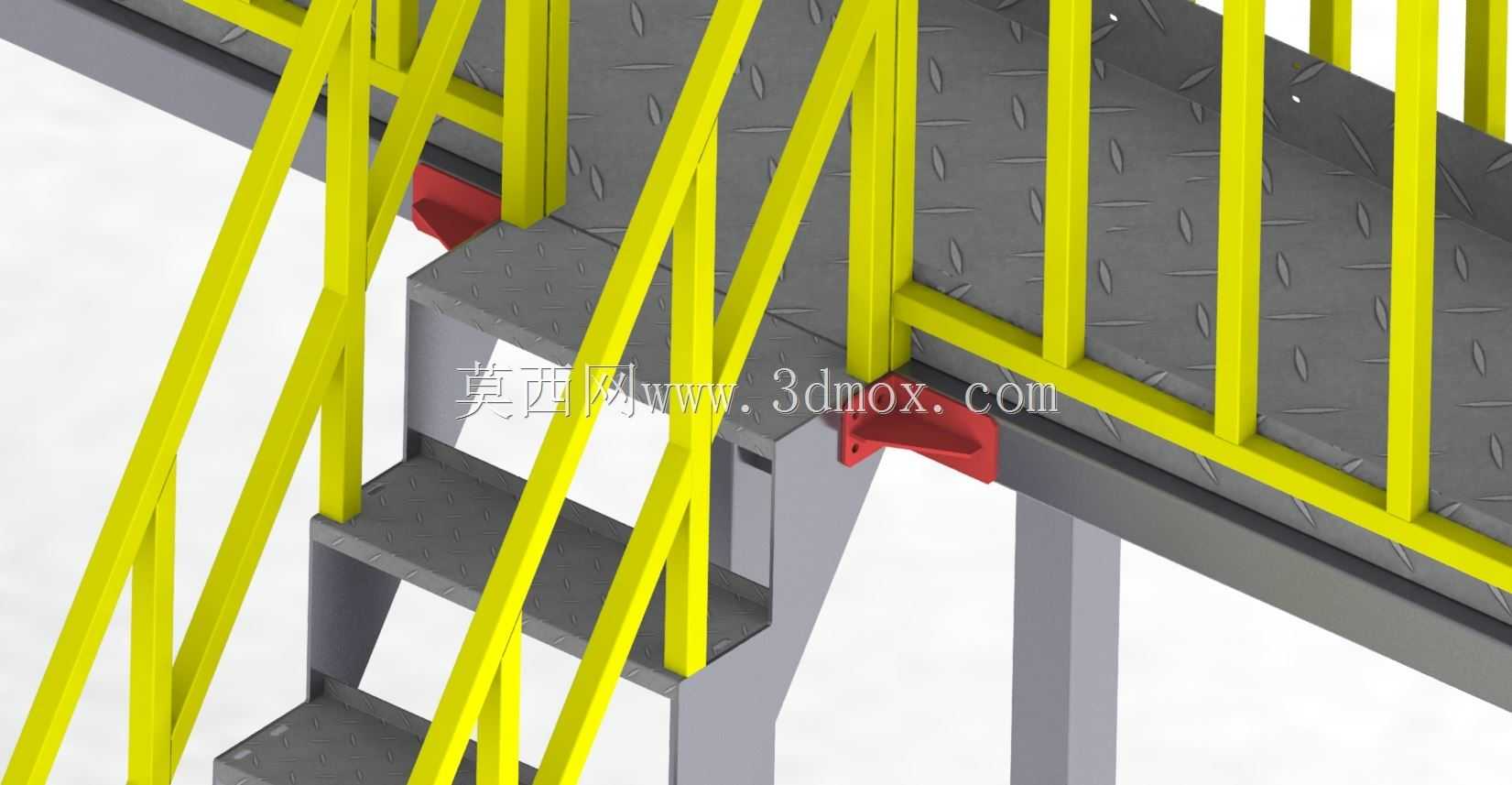

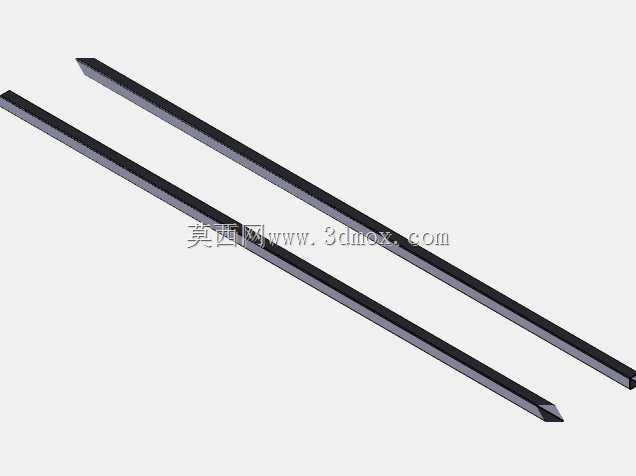

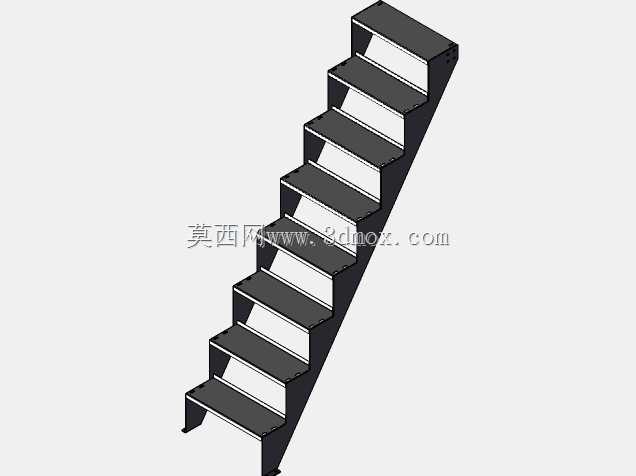

　　斜梯段的设计需要同时控制坡度、踏步深度和通行净宽。梯梁承受踏步载荷并把力传至上下支点，踏步表面应具备防滑齿纹或防滑孔；梯侧扶手与平台护栏在交接处平顺连接，不能出现人员需要松手换位的断点。对于较长梯段，应根据通行高度设置中间休息平台，并保证梯段入口不与叉车通道、物料堆放区或设备开门范围冲突。平台下方若需要保留物流净空，立柱位置应避开AGV路径、叉车转弯半径和设备检修门开启区域。

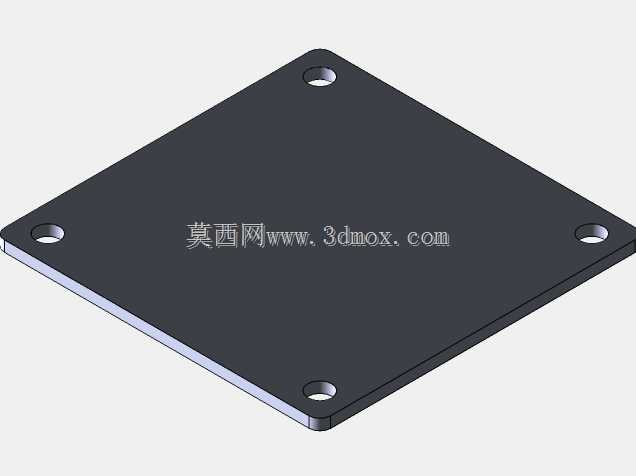

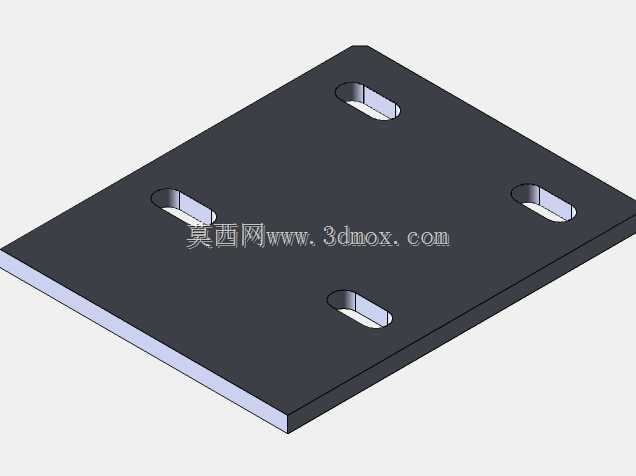

　　外形尺寸在建模时按模块化方式组织：走道宽度围绕单人或双人侧身通行、检修工具携带和临时停留需求确定；平台高度依据被跨越设备的最高点、安全净距和维护操作面确定；护栏高度、立杆间距和踢脚板高度按防护边界连续布置。模型中应重点表达柱脚底板、梁端连接板、螺栓孔位、梯梁角度、踏板排布和护栏转弯节点，这些部位直接决定现场能否顺利拼装。

　　从三维结构审查角度看，需要特别检查三类干涉：一是平台下方主梁、斜撑与设备顶部管线、风管、桥架的垂直净距；二是立柱基础与地面预埋件、线槽、排水沟的位置冲突；三是护栏开门、梯段入口与周边料架、操作柜的开启空间。免焊平台对孔位一致性要求高，建模时不宜只做外观示意，应把连接节点的装配余量、螺栓操作空间和构件分段长度体现出来，才能让预制加工和现场安装保持一致。

　　整体上，该平台不是单纯的装饰性钢架，而是服务于车间安全通行和设备维护的功能性钢结构。它通过冷作预制、螺栓装配、防滑踏板、连续护栏和模块化梯段组合，在不大范围破坏现场生产秩序的前提下，建立稳定的高空作业通道，适用于装备制造、装配检测、物流仓储和产线改造等多种工业环境。
