内六角薄头圆柱外螺纹紧固件结构

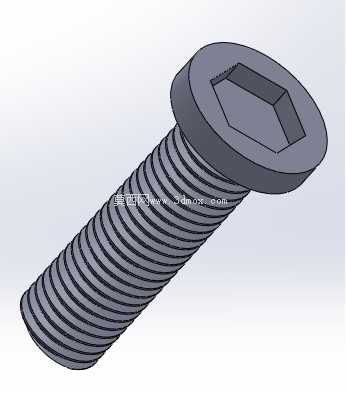

　　这款内六角薄头圆柱螺纹紧固件，在紧凑安装场景里的适配性远优于常规外六角或盘头内六角螺钉，日常做设备结构设计时，很多安装面的沉孔深度受限，比如电子设备内部的钣金叠层固定、小型自动化模组的型材端面锁附、精密仪器的薄壳件拼接，常规圆柱头内六角螺钉的头部高度会突出安装面，或是需要加工更深的沉孔占用内部走线、元器件布置空间，这时候薄头结构的优势就完全体现出来。从结构设计逻辑来看，头部采用内六角驱动槽，相比十字槽、一字槽，拧紧时的受力接触面积更大，相同拧紧扭矩下槽口打滑、崩边的概率更低，适合需要一定预紧力的连接场景，同时内六角驱动可以使用L型扳手或者电动批头垂直施力，在周边空间狭窄、无法侧向容纳扳手的安装位也能完成锁附操作。

　　头部的薄型设计是核心特点，其头部外径与同规格常规圆柱头螺钉保持一致，保证压紧面的接触面积足够，不会因为头部减薄导致压应力集中划伤被连接件表面，而头部厚度仅为同规格标准圆柱头螺钉的60%左右，在做安装边界校核时，沉孔的加工深度可以对应缩减，对于壁厚不足5mm的薄壁铝件、3mm以下的冷轧钢板拼接场景，不需要额外在被连接件背面做避让沉台，就能实现螺钉头部完全埋入安装面以下，避免突出的头部干涉周边运动部件，比如直线导轨的滑块侧装、小型同步带轮的轴向锁紧、PCB板与金属支架的叠层固定，这类场景里哪怕螺钉头部突出0.5mm，都可能造成运动卡滞、装配间隙不足的问题。螺纹部分采用标准公制三角粗牙螺纹，牙型角60度，螺距匹配同公称直径的通用标准，和市面上常规的螺纹孔、螺母都能完全适配，不需要定制配套的攻丝刀具，加工时用标准丝锥就能完成内螺纹加工，降低生产环节的刀具成本。螺杆部分的长度公差控制在h6级别，光杆段与螺纹段的同轴度误差控制在0.02mm以内，锁附时螺杆不会因为偏斜导致螺纹咬死，尤其是在自动化装配线上用电动螺丝刀自动锁付时，良好的同轴度能大幅降低批头对位失败、螺钉歪斜卡滞的故障率。

　　从安装边界的尺寸校核来看，设计这类螺钉的三维模型时，需要明确几个关键尺寸的配合公差：首先是头部内六角槽的对边宽度，要匹配标准内六角扳手的尺寸，槽深要保证扳手插入深度达到对边宽度的70%以上，避免拧紧时扳手脱出；其次是头部下端面与螺杆轴线的垂直度，要控制在0.01mm以内，否则锁附后头部压紧面会出现单侧贴合，导致预紧力不均匀，长期受振动载荷时容易出现螺纹松脱；螺纹部分的大径、中径公差要符合外螺纹6g的精度要求，和内螺纹6H的配合间隙控制在合理范围，既不会因为间隙过大导致连接旷量，也不会因为间隙过小出现拧入困难、螺纹擦伤的问题。在实际应用中，这类薄头内六角螺钉经常用在3C电子设备的内部结构固定、小型伺服电机的端盖锁附、气动元件的阀体拼接、无人机的机架装配等场景，这些场景的共同特点是安装空间紧凑、被连接件壁厚较薄、对连接后的表面平整度有要求，不允许紧固件突出安装面。做三维建模时，螺纹部分如果是用于装配干涉检查，可以采用简化的修饰螺纹特征，减少模型的面片数量，提升大装配体的运行流畅度；如果是用于加工生产或者3D打印样件验证，则需要绘制完整的螺旋牙型，保证牙型角、螺距、牙顶间隙的参数完全符合标准要求，加工出来的样件才能和标准螺纹孔顺利配合。

　　另外，头部的边缘做了0.2mm的倒角处理，既可以去除加工时的锐边毛刺，避免装配时划伤操作人员，也能在螺钉插入沉孔时起到导向作用，即使沉孔和螺钉的同轴度有少量偏差，也能顺着倒角顺利滑入安装位，降低自动装配的对位难度。很多新手工程师在选型时容易忽略薄头螺钉的头部强度问题，因为头部厚度减薄，相同公称直径下，薄头螺钉的头部抗扭强度比标准圆柱头螺钉低15%左右，所以在设计拧紧工艺时，要对应降低拧紧扭矩，避免扭矩过大导致头部断裂，尤其是在锁附不锈钢、高强度钢材质的螺钉时，更要严格按照扭矩参数表设定电动批的扭矩值，同时在被连接件的压紧面处不需要额外加装平垫圈，因为薄头螺钉的头部压紧面积已经足够，加装平垫圈反而会增加整体的安装高度，抵消薄头结构的空间优势。
