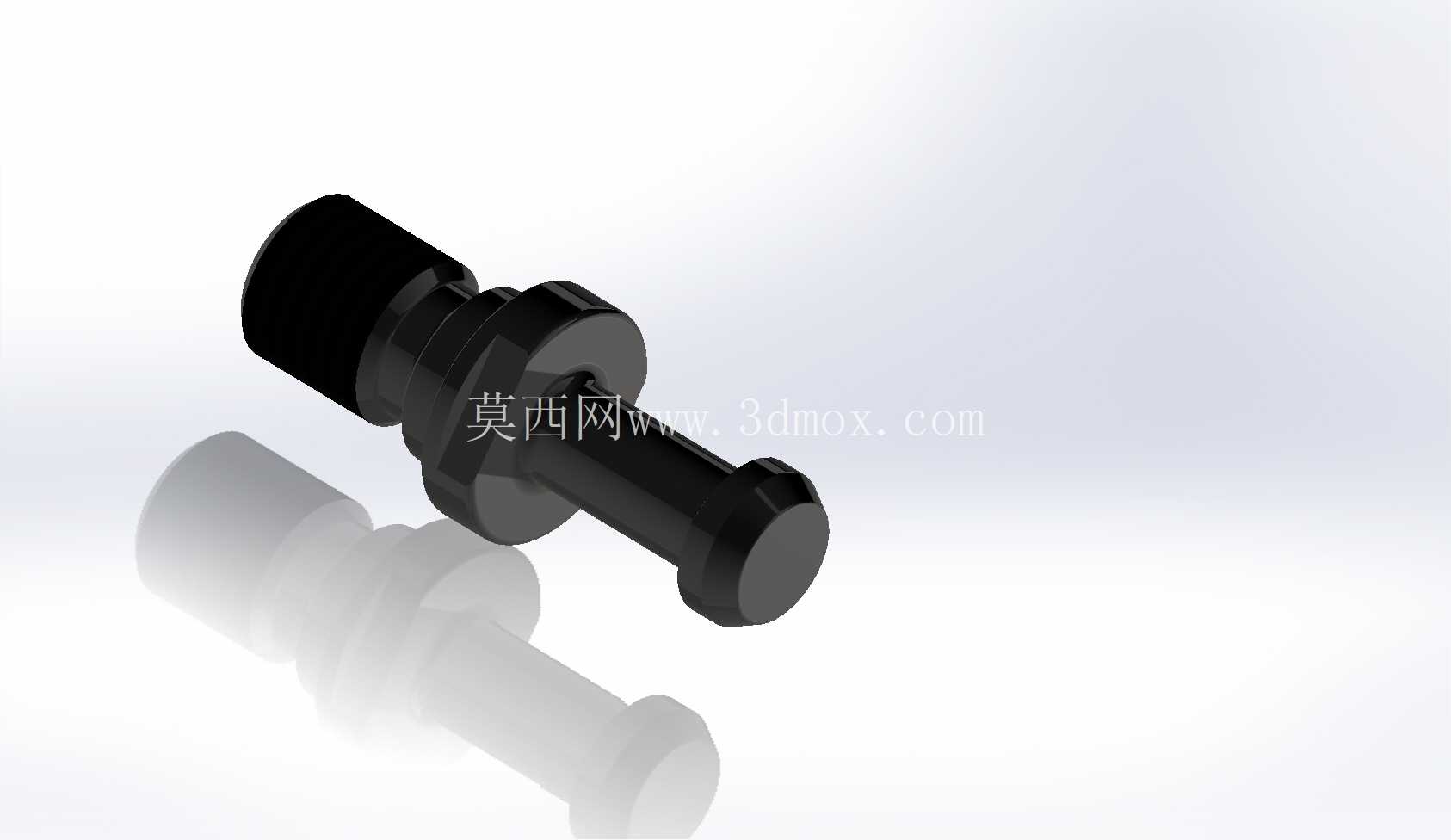

CAT40 MAS-II数控刀柄固定旋钮结构

在立式加工中心、数控铣床的主轴装刀环节里，这类CAT标准刀柄配套的固定旋钮（行业内也常称拉钉、拉杆头）是连接主轴拉紧机构与刀柄本体的核心受力零件，直接决定了高速切削工况下刀具装夹的刚性与可靠性。很多刚接触数控设备的调试人员容易忽略这个小零件的设计细节，实际在车间批量加工钢件、铸铁件的场景里，拉钉的结构精度、外形匹配度如果不达标，轻则出现主轴锥孔贴合不良导致的加工振纹、尺寸超差，重则会出现高速旋转下刀柄松脱飞出的安全事故，是机床刀具系统里不能轻视的关键连接件。

从结构设计逻辑来看，这个零件的外形完全匹配CAT40 MAS-II标准的接口要求：头部的外螺纹段用于旋入刀柄尾部的内螺纹孔，螺纹精度采用6g级公差，保证和刀柄连接时的同轴度，避免拧紧后出现偏斜；中间的凸缘台阶是拉紧时的受力接触面，这个端面的平面度、与轴线的垂直度要求控制在0.01mm以内，才能保证主轴内的拉爪夹紧时受力均匀，不会出现偏载导致的拉紧力不足；靠近尾部的锥面段是和主轴拉爪内锥面配合的定位面，锥度公差严格匹配标准要求，表面粗糙度控制在Ra0.8以下，减少反复拉紧松开过程中的磨损，延长零件使用寿命；最末端的圆柱导向段，作用是在换刀过程中引导拉爪顺利卡入，避免换刀时拉爪和拉钉出现磕碰、卡滞，提升自动换刀的成功率，尤其是在配备圆盘式刀库、链式刀库的加工中心上，这个导向段的尺寸公差直接影响换刀动作的顺畅度。

从安装边界来看，这个固定旋钮旋入CAT40刀柄尾部后，伸出刀柄端面的长度有严格的尺寸要求，过长会导致拉爪拉紧行程不足，无法提供足够的拉紧力，过短则会让拉爪无法完全卡入凸缘位置，出现夹紧失效的风险。安装时需要按照标准扭矩拧紧，一般推荐扭矩在45-55N·m之间，扭矩过大容易导致螺纹滑牙、拉钉断裂，扭矩过小则会在切削受力时出现松动，日常设备维护中，每次更换刀柄或者定期保养时，都需要检查拉钉的拧紧状态、表面磨损情况，如果发现锥面出现拉伤、凸缘台阶出现压痕变形，就需要及时更换，避免影响加工精度。

在实际加工场景里，不同的加工工况对拉钉的性能要求也有区别：比如进行重切削、大进给的粗加工时，拉钉需要承受更大的轴向拉力和切削振动，这就要求零件本身采用高强度合金结构钢制造，经过整体淬火处理后硬度达到HRC58-62，芯部保持足够的韧性，避免受冲击载荷时断裂；而在高速精加工场景，除了强度要求外，拉钉的动平衡精度也需要控制在G2.5等级以上，和刀柄、刀具整体做动平衡校正，避免高速旋转时出现离心振动，影响工件的表面加工质量。

设计这个零件的三维模型时，需要严格对照CAT40 MAS-II的标准尺寸链，先确定整体的同轴度基准，以零件的中心轴线为基准，依次绘制螺纹段、凸缘、配合锥面、导向段的轮廓，各个台阶的过渡位置需要设计合理的圆角，避免应力集中，尤其是凸缘和锥面的衔接处，不能出现尖锐直角，否则在反复拉紧的交变载荷作用下，容易从应力集中位置产生疲劳裂纹。建模过程中需要注意各个配合面的尺寸公差标注，螺纹段的大径、中径公差，锥面的角度公差，凸缘的厚度公差都需要和实际加工要求匹配，方便后续生成工程图直接用于生产加工，同时模型的装配基准要和实际安装状态一致，方便在做刀柄整体装配仿真、主轴拉紧机构运动仿真时直接调用，验证换刀过程中是否存在干涉、拉紧行程是否满足设计要求。

很多车间在做刀具系统配套时，会忽略拉钉和主轴拉爪的匹配性，不同标准的拉钉虽然外形相似，但是锥面角度、凸缘尺寸存在细微差别，如果混用的话，很容易出现拉紧不可靠的问题，比如将其他标准的拉钉用在CAT40主轴上，可能刚开始使用时没有明显异常，但是长时间加工后会出现锥面磨损加快、拉紧力下降的问题，严重时还会损伤主轴内的拉爪部件，造成更高的维修成本。这个固定旋钮的模型完全匹配CAT40 MAS-II的标准接口，可直接用于对应规格刀柄的配套设计、机床刀具系统的装配仿真，也可以作为数控刀具维护、配件选型的三维参考依据，帮助设计人员和设备维护人员准确掌握零件的结构尺寸和安装要求，减少选型错误、装配失误带来的生产问题。
