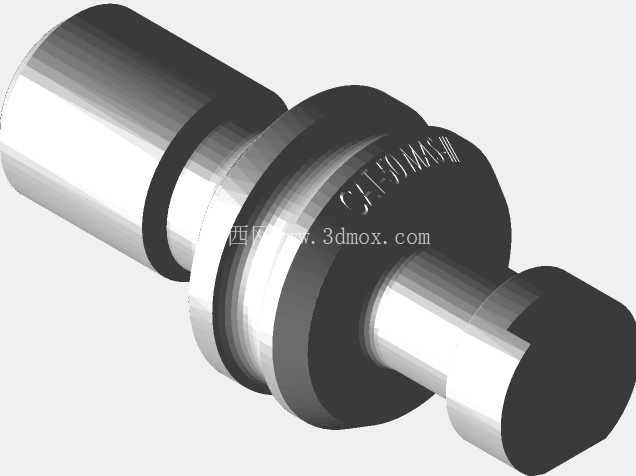

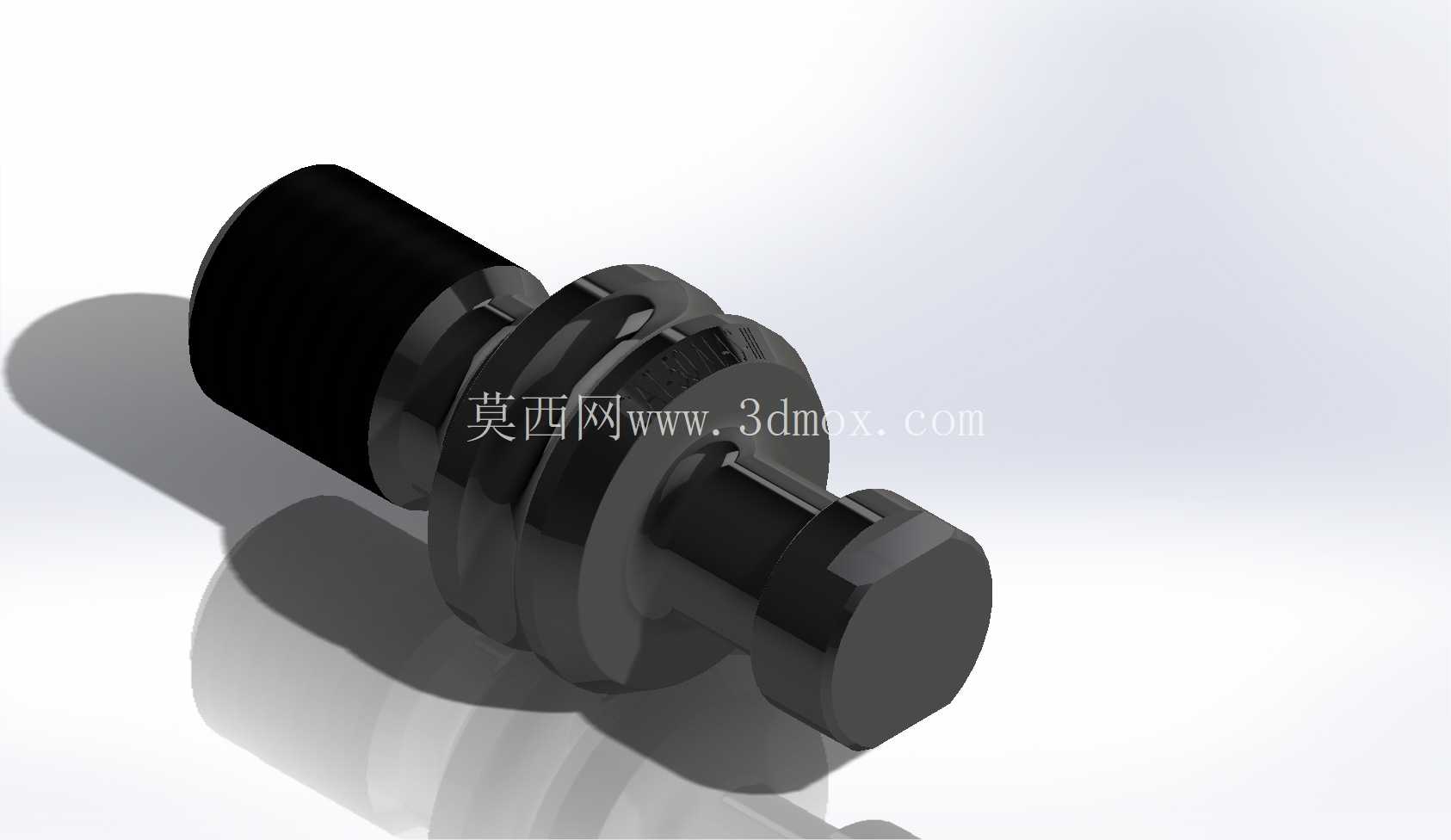

CAT50MASIII数控铣床主轴固定旋钮

在数控加工车间的日常换刀流程里，主轴端面与CAT标准刀柄的连接可靠性，直接决定了重切削工况下的加工精度与操作安全，这款适配CAT-50规格MAS-III标准的固定旋钮，也就是加工现场常说的拉钉，是贯穿立式加工中心、数控铣床、镗铣加工设备刀具装夹环节的核心受力连接件。

从实际设备适配边界来看，这款零件的外螺纹段严格匹配CAT-50刀柄尾部的内螺纹孔公差，安装时需按照对应刀柄材质的扭矩要求锁紧，避免螺纹咬合不足导致拉刀失效；中间的凸缘台阶尺寸完全贴合主轴拉爪的卡合行程，拉爪收紧时能完全包覆凸缘的受力锥面，保证拉紧状态下刀柄与主轴端面的贴合度达到0.002mm以内的端面跳动要求，不会出现高速旋转时的刀柄偏摆。尾部的六角头结构是为现场安装预留的受力位，使用标准扭矩扳手即可完成装拆，不需要定制专用工装，日常换刀维护时的操作效率更高。

设计层面首先考虑的是高频次拉刀动作下的疲劳强度，整个零件采用轴对称结构设计，所有台阶过渡处都做了圆角卸荷处理，避免应力集中导致的零件断裂——要知道加工中心每天的换刀次数可能达到上百次，拉爪每次拉紧都会对凸缘部位产生冲击载荷，如果过渡处是直角结构，在数月的连续使用后很容易出现微裂纹，最终引发掉刀的安全事故。螺纹段的长度经过精确计算，锁紧后不会突出刀柄内部的端面，避免干涉刀柄内部的冷却通道，适配中心出水的主轴系统时，高压切削液可以顺利通过拉钉中心孔输送到刀具切削刃部位，不会因为结构干涉出现冷却液泄漏的问题。

从应用场景来说，这款固定旋钮不仅适配普通的数控铣床，在带主轴中心出水的高速加工中心、龙门镗铣设备上都能通用，只要是采用CAT-50刀柄规格、符合MAS-III拉钉标准的主轴，都可以匹配使用。实际加工中，当进行钢件粗铣、铸件重切削这类大切削负载的工序时，主轴拉刀力会达到数千牛，这款零件的受力面经过硬化处理，表面硬度达到HRC58-62，长期受拉爪挤压也不会出现凹痕、变形，能长期保持拉紧状态的稳定性，避免因为拉钉磨损导致的刀柄松动、加工振纹问题。

在三维建模过程中，这个零件的所有形位公差都需要严格对应行业标准，比如螺纹段与凸缘锥面的同轴度需要控制在0.005mm以内，否则安装后会出现刀柄偏心，直接影响加工孔的圆柱度、铣削面的平面度；尾部六角头的对边尺寸需要符合标准扳手的尺寸公差，避免现场安装时出现扳手打滑的问题。中间的密封槽结构是为了适配部分带端面密封的主轴结构，安装对应规格的O型圈后，可以阻挡主轴内部的润滑油渗入刀柄锥面，保证锥面结合的摩擦力稳定。

很多刚接触数控设备的选型人员容易忽略拉钉的尺寸匹配问题，不同标准的拉钉在凸缘角度、螺纹规格、总长上的差异很小，但装到不匹配的主轴上会出现拉不紧、卡刀的问题，这款CAT-50 MAS-III规格的固定旋钮，所有外形尺寸都严格对应标准要求，安装后拉爪的行程位置刚好处于设计最优区间，既不会因为拉钉过长导致拉爪过行程损坏，也不会因为拉钉过短导致拉紧力不足。在日常设备维护中，这类零件属于定期检查的易损件，每次更换刀柄时都可以观察拉钉凸缘面的磨损情况，当出现明显的压痕、变形时及时更换，就能有效避免掉刀、打刀的事故，降低加工过程中的质量风险与设备损耗。
