CAT50标准数控铣床主轴连接刀柄结构

项目分类:机床 发布时间:2026-05-21 ID:1150231
  • CAT50标准数控铣床主轴连接刀柄结构
  • CAT50标准数控铣床主轴连接刀柄结构
  • CAT50标准数控铣床主轴连接刀柄结构

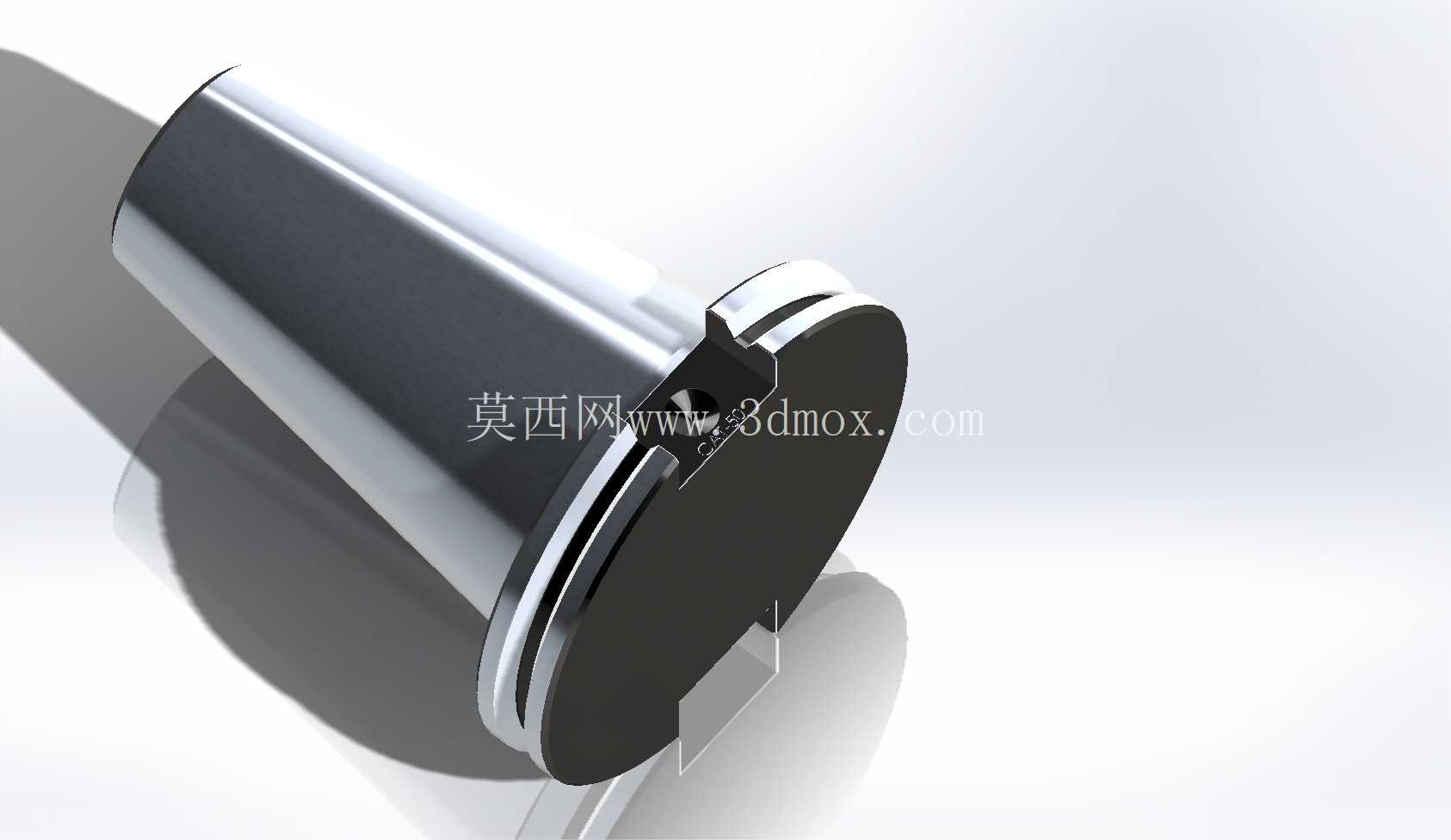

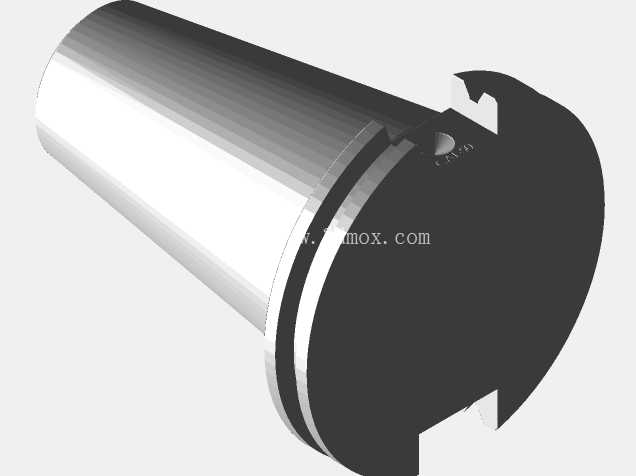

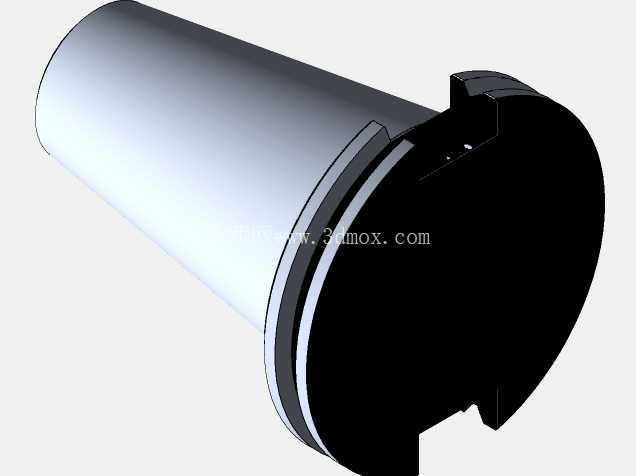

在数控加工车间的日常生产里,CAT系列刀柄是立式加工中心、数控铣床主轴与切削刀具之间最核心的连接载体,这款符合ANSI B5-50标准的CAT50刀柄,主要适配锥度为7:24的50号规格机床主轴,承担着传递主轴扭矩、保证刀具回转精度、抵消切削过程径向与轴向载荷的核心作用。从实际加工场景来看,这类刀柄广泛覆盖重型铣削、大直径孔加工、硬质合金刀具高速切削等工况,不管是模具钢开粗、铸铁件平面铣削,还是合金钢件的镗孔作业,都能依靠稳定的锥面贴合特性保证加工过程的刚性,避免出现振刀、刀具窜动导致的工件尺寸超差问题。

从结构设计逻辑来看,这款刀柄采用经典的7:24锥度主体设计,锥面部分的加工精度直接决定了与主轴内锥的贴合率,设计时需要严格控制锥面的圆度、锥角公差,保证装夹后锥面接触面积不低于85%,避免高速旋转时因贴合不均产生动平衡偏差。刀柄尾部的拉钉结构是与主轴拉爪配合的核心部位,设计时需要匹配标准CAT50拉钉的安装螺纹尺寸,保证拉爪拉紧后刀柄端面与主轴端面的贴合间隙控制在0.002mm以内,既不能出现间隙导致刚性不足,也不能过定位导致锥面磨损加快。法兰端的驱动键槽结构,主要用于传递大扭矩切削时的周向力,避免刀柄在重切削时与主轴发生相对转动,键槽的对称度、宽度公差需要严格匹配主轴端的驱动键尺寸,保证装夹时的同轴度。

从安装边界与尺寸配合来看,这款刀柄的锥部大端直径、法兰盘外径、刀柄总长度都严格遵循ANSI B5-50的标准尺寸要求,在做机床刀库适配设计时,不需要额外调整刀夹的夹持尺寸,就能直接适配常见的圆盘式刀库、链式刀库的刀位空间。刀柄内部的刀具安装孔根据装夹形式不同,可以适配弹簧夹头、侧固式装夹、热缩装夹等不同的刀具固定方式,设计时需要根据常用的刀具柄径范围确定内孔的尺寸公差,保证刀具装夹后径向跳动量在300mm长度上不超过0.01mm,满足精密加工的精度要求。

在实际选型应用中,这类CAT50刀柄相比BT系列同规格刀柄,法兰端的V型槽结构更符合美标机床的机械手换刀逻辑,换刀时机械手的夹持定位更稳定,适合多工序连续加工的自动化生产场景。设计建模过程中,需要重点关注锥面与法兰端面的垂直度、拉钉安装孔与锥面的同轴度、键槽相对于中心轴线的对称度这些关键形位公差,这些参数直接决定了刀柄装夹后的实际使用精度。另外,刀柄的外轮廓需要做倒角去毛刺处理,避免换刀过程中刮伤主轴内锥或者刀库部件,法兰端的平衡螺孔设计可以用于后期做动平衡校正,满足最高8000转每分钟的高速加工使用需求,避免高速旋转时因不平衡量过大产生主轴振动,影响加工表面质量和主轴轴承寿命。

从切削受力的角度考虑,这款刀柄的锥部壁厚设计经过强度校核,在承受最大2000N·m的切削扭矩时不会发生扭转变形,法兰与锥部的过渡位置采用圆角过渡,避免应力集中导致的刀柄断裂风险。日常使用中,这类刀柄需要定期检查锥面的磨损情况、拉钉的拉紧力,当锥面出现拉毛、凹痕时需要及时更换,避免损伤主轴内锥的配合面,造成更高的设备维修成本。建模时还原的各个细节尺寸,都可以直接用于刀库适配仿真、加工干涉检查、刀具装配路径规划等工作,帮助工艺人员在实际加工前提前验证装夹可行性,减少现场试机的时间成本。
