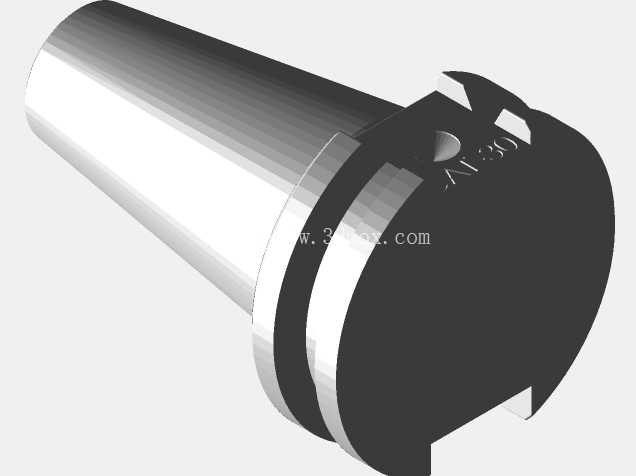

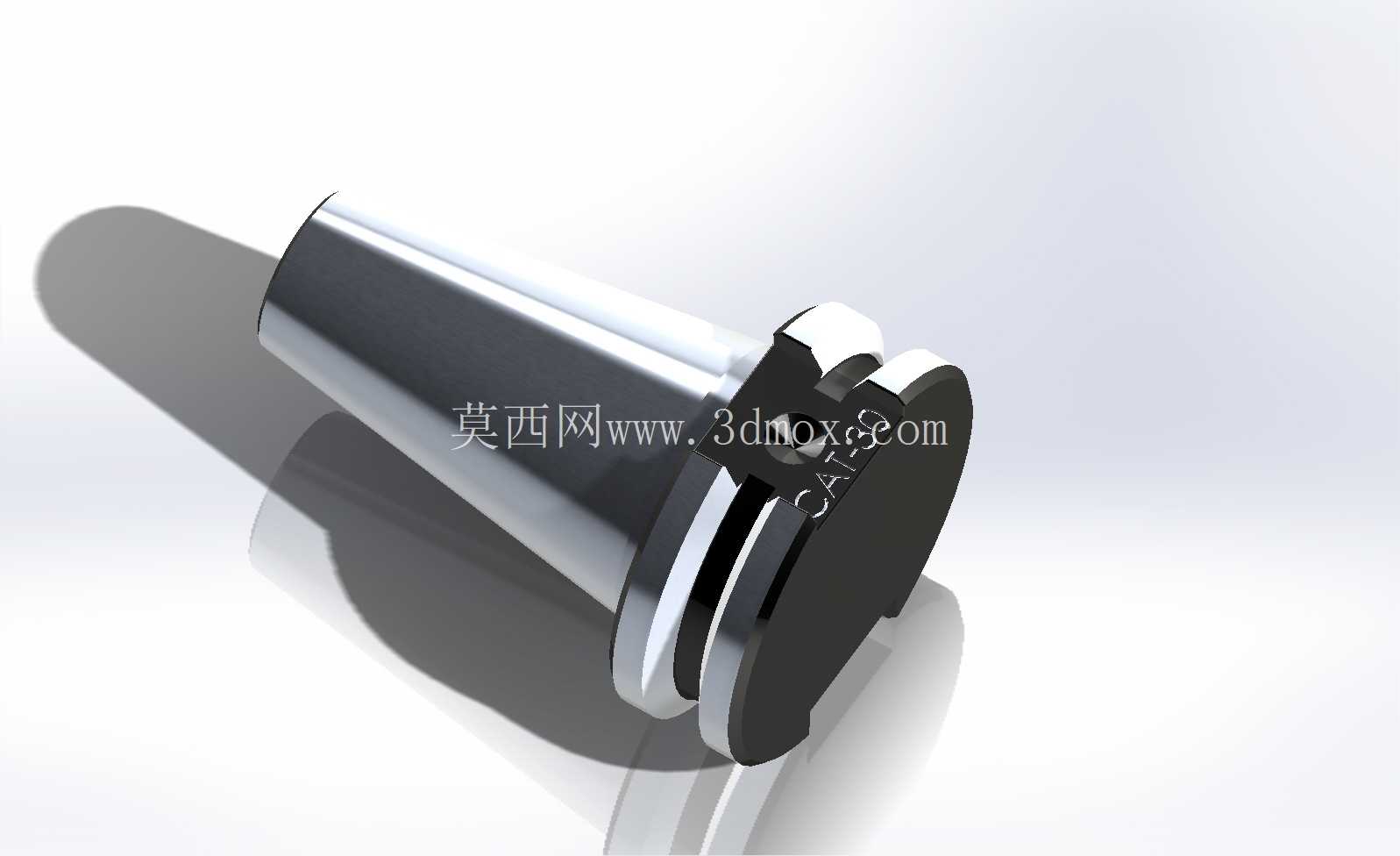

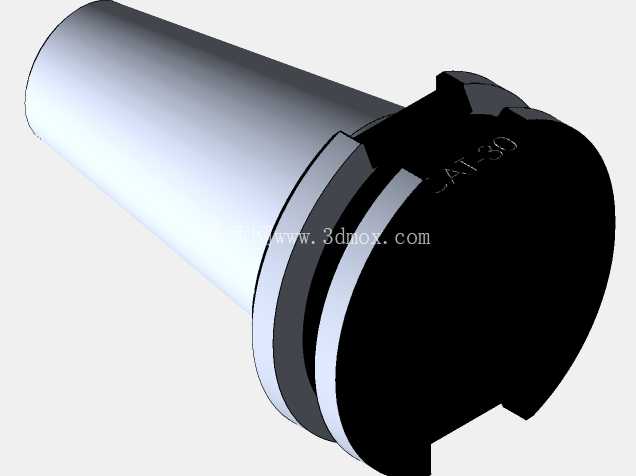

CAT30标准ANSI B5-50数控铣床刀柄结构

项目分类:机床 发布时间:2026-05-21 ID:1150970
  • CAT30标准ANSI B5-50数控铣床刀柄结构
  • CAT30标准ANSI B5-50数控铣床刀柄结构
  • CAT30标准ANSI B5-50数控铣床刀柄结构

在数控铣削、加工中心的日常加工场景里,刀柄是连接机床主轴与切削刀具的核心过渡部件,其结构精度直接决定了切削过程的刀具跳动量、装夹刚性,最终影响加工面的表面质量与刀具使用寿命。这款符合ANSI B5-50标准的CAT30刀柄,是面向30号锥度主轴的立式铣床、小型加工中心开发的通用刀具装夹部件,适配常规铣削、钻孔、铰孔等多类机加工工序的刀具装夹需求。

从结构设计逻辑来看,CAT系列刀柄采用的是7:24锥度的锥面定位方案,这种锥度设计的核心优势在于锥面自锁性弱,换刀时能快速实现松刀、拔刀动作,适配自动换刀刀库的快速换刀流程,同时锥面接触面积大,在主轴高速旋转时能保证足够的接触刚性,减少锥面配合间隙带来的振动。这款CAT30刀柄的法兰端设置了标准的V型卡槽,用于配合机床主轴的驱动键传递扭矩,同时卡槽的位置精度严格匹配ANSI B5-50标准的尺寸要求,保证换刀时机械手抓刀、送刀的定位精度,避免换刀过程中出现卡刀、定位偏差撞机的问题。

从实际安装边界来看,这款刀柄的锥部大端直径、锥长、法兰厚度、拉钉螺纹规格都严格遵循CAT30的标准尺寸链,安装时锥面与主轴内锥孔贴合后,法兰端面与主轴端面的间隙控制在标准公差范围内,保证拉紧机构拉合后,锥面能产生足够的过盈接触,抵消切削过程中的径向切削力带来的变形。刀柄尾部的拉钉安装孔采用标准螺纹规格,适配CAT30规格的标准拉钉,拉紧时主轴内部的碟簧机构通过拉钉将刀柄拉紧在主轴锥孔内,保证高速旋转时刀柄不会出现松动窜动。

在实际加工应用中,这类CAT30刀柄多用于中小型零件的精密铣削加工,比如小型模具型腔铣削、铝合金零件的高速精加工、小型结构件的钻孔攻丝工序,相比更大规格的CAT40、CAT50刀柄,CAT30刀柄的整体重量更轻,换刀动作的惯量更小,适合小型加工中心的高速换刀场景,同时其锥度配合的刚性足够应对常规切削参数下的载荷,不会因为刀柄刚性不足出现让刀、振纹问题。

设计过程中,这款刀柄的本体采用合金结构钢整体锻造后经热处理加工,锥面部分经过高精度磨削,表面粗糙度、锥度公差都严格控制在标准要求范围内,保证与主轴锥孔的接触面积达到85%以上,避免局部接触应力过大导致的锥面磨损、精度丧失。法兰端的驱动键槽经过淬火处理,提高键槽侧面的耐磨性,长期换刀、传递扭矩过程中不会出现键槽变形、磨损导致的传动间隙。刀柄的中心设置了内冷通道,适配主轴中心出水的加工场景,切削液可以通过刀柄内部通道直接输送到刀具切削刃部位,有效降低切削温度,冲走切屑,提高刀具寿命和加工表面质量。

从选型适配角度来说,这款刀柄可以适配弹簧夹头、侧固式、热缩式等不同类型的刀具装夹端,根据加工工序的不同更换对应的装夹头即可装夹不同直径的铣刀、钻头、丝锥等刀具,不需要更换刀柄本体,提高了刀柄的通用适配性,降低生产现场的刀柄储备成本。在安装调试时,需要保证锥面无磕碰、无杂质,每次换刀前擦拭干净主轴锥孔和刀柄锥面,避免铁屑、灰尘进入配合面导致锥面划伤、定位精度下降,拉紧后需要检查刀柄法兰与主轴端面的贴合状态,确认拉紧到位后再启动主轴旋转,避免高速旋转时刀柄飞出的安全风险。

在三维建模过程中,这款模型严格按照ANSI B5-50标准的尺寸参数进行建模,锥面部分采用精确的7:24锥度参数化建模,法兰卡槽、拉钉孔、驱动键槽的位置尺寸都与实物标准尺寸一致,可用于机床主轴结构的装配仿真、换刀机构的运动干涉检查、加工工艺的虚拟仿真验证,帮助设计人员在设备设计、工艺规划阶段提前验证刀柄与主轴、刀库、工件的空间干涉问题,减少实际试制过程中的改模成本。
