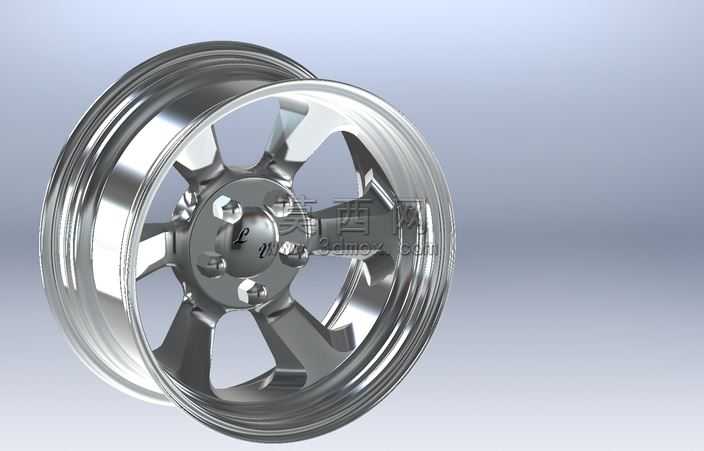

16x7.5规格七辐亮面汽车轮毂设计

本作品为16x7.5规格的乘用汽车铝合金轮毂三维设计，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先以轮辋的标称直径、轮缘宽度为基准尺寸，绘制轮辋的胎圈座、轮缘、槽底的旋转截面轮廓，通过旋转凸台命令生成轮辋的基础回转体结构，严格匹配乘用车轮胎的安装适配尺寸，保证胎圈座的锥度、轮缘的高度符合行业通用装配标准。轮辐部分采用七辐式不等宽造型设计，每根轮辐从中心安装盘位置向外平滑延伸至轮辋内侧的连接位，建模时先绘制单根轮辐的引导线与截面轮廓，通过扫描命令生成单根轮辐实体后，以轮毂中心轴为基准进行圆周阵列，保证七根轮辐的角度分布均匀、造型完全一致。中心安装盘位置预留了螺栓孔、中心定位孔的安装结构，螺栓孔的分布圆直径、孔径尺寸均按照常规乘用车的轮毂安装参数设计，同时在安装盘与轮辐的衔接位置做了平滑的圆角过渡处理，避免应力集中问题。材质与渲染阶段，为模型赋予了高光亮面镀铬铝合金材质，调整材质的反射率、粗糙度参数，模拟真实抛光合金轮毂的金属质感，渲染时采用柔和的环境光搭配定向补光，突出轮辐曲面的光影过渡效果，清晰展现轮毂表面的高光反射与曲面弧度细节。结构设计上兼顾了造型美观性与结构合理性，轮辐的厚度从中心向轮辋方向做渐变处理，在保证整体结构强度的同时控制轮毂的整体重量，轮辋与轮辐的连接位置做了加厚处理，提升轮毂承受载荷时的结构稳定性，整体造型线条流畅利落，亮面抛光的视觉效果兼具运动感与精致感，可用于汽车改装方案展示、轮毂结构教学演示等场景。
