普尔加达立铣刀收纳套件结构设计

这套立铣刀收纳套件，核心是解决机加工车间里零散高速钢立铣刀的存储、转运与取用痛点，日常数控加工、普通铣床作业场景中，不同规格的立铣刀如果随意堆放在工具柜抽屉里，很容易出现刃口磕碰、规格混杂、取用时翻找耗时的问题，这套结构就是针对这类现场问题做的适配设计。

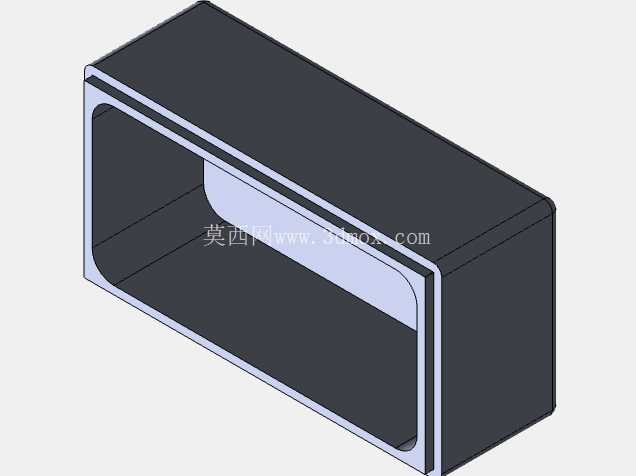

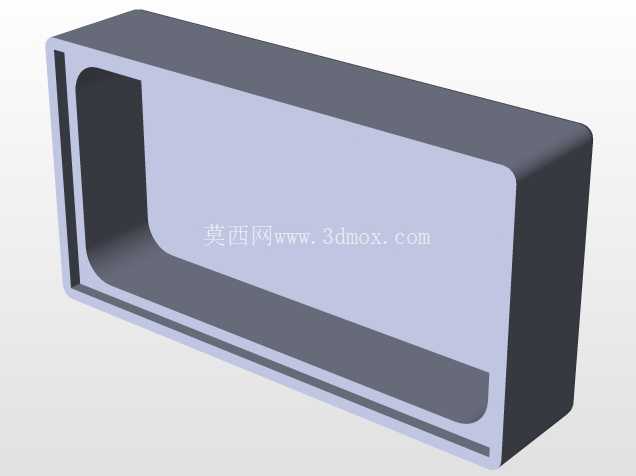

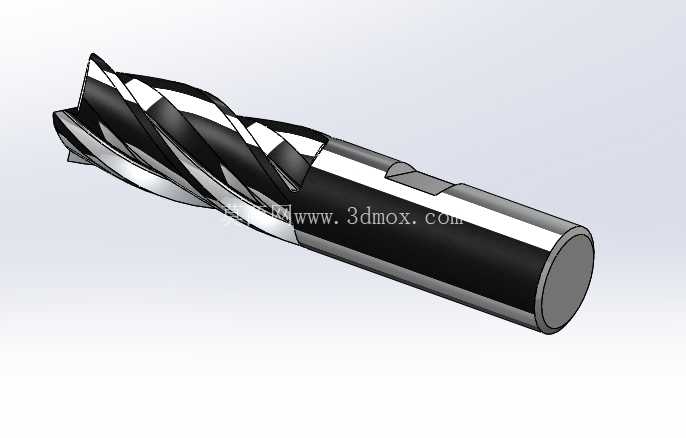

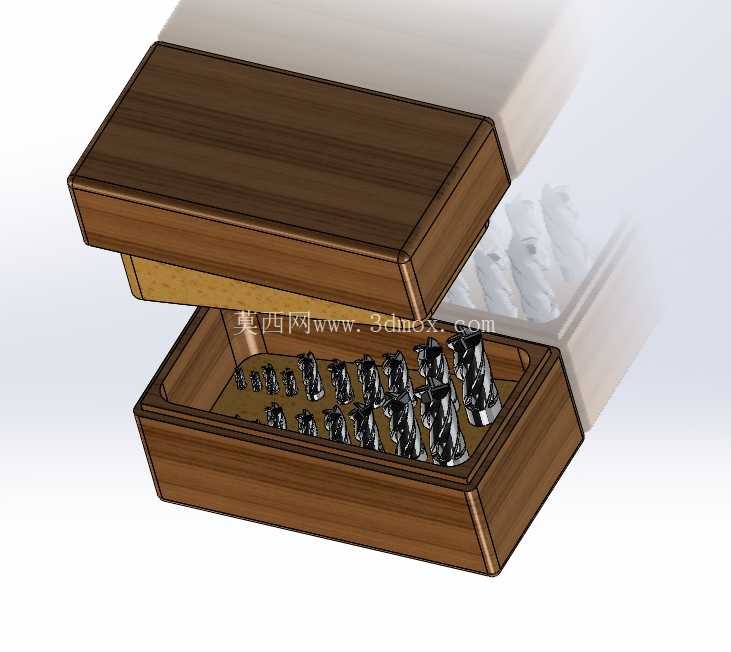

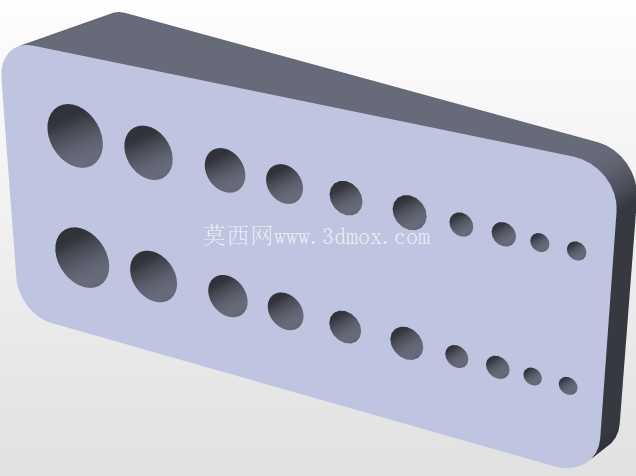

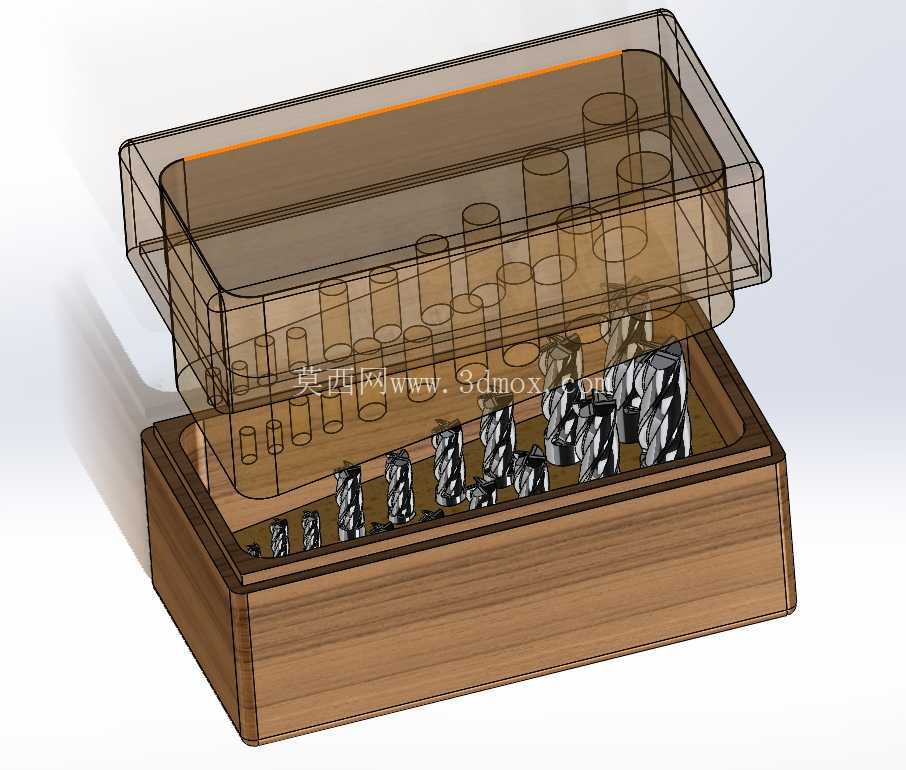

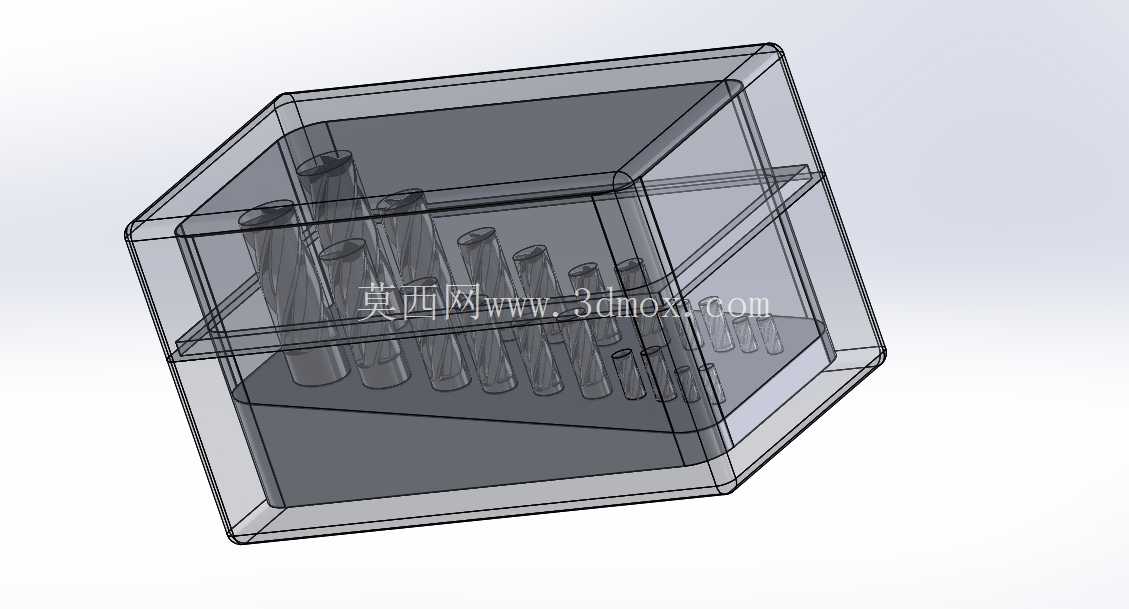

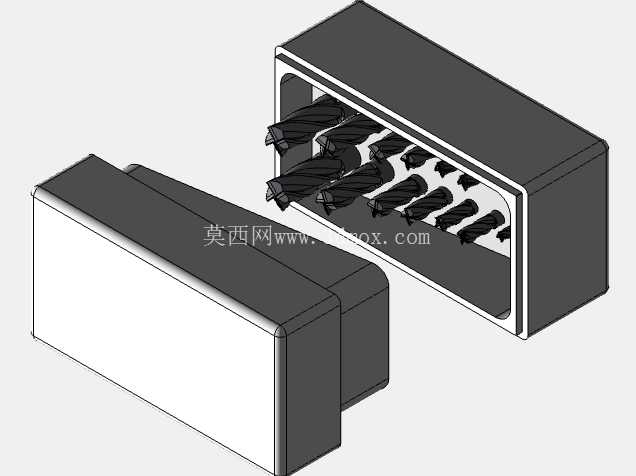

整套套件分为上下两个主体部分，下部是实木材质的基座盒体，上部是透明可视的上盖，盒体内部做了分层适配设计：下层是带定位槽的硬质缓冲内衬，内衬上按照不同直径、不同长度的立铣刀规格，加工出对应尺寸的沉孔定位槽，每支HSS材质立铣刀可以垂直插入对应的槽位中，刃口部分完全嵌入缓冲材质内，避免搬运过程中刃口与硬质结构碰撞产生崩缺，也能防止不同刀具之间互相刮蹭损坏涂层与刃口。上盖部分采用半透明的硬质材质制作，盖体内部同样对应下层的刀具位置做了避让空腔，合盖之后上盖的内端面刚好压住每支铣刀的刀柄顶端，即使整套盒子倒置或者受到颠簸，刀具也不会从槽位中脱出，同时透明材质可以让操作人员不用开盖就能快速识别盒内存放的刀具规格，减少开盖翻找的时间。

从设计思路上看，盒体的木质基座选择了纹理致密、不易变形的硬木材质，一方面木质结构的加工难度低，可以根据车间常用的铣刀规格组合灵活调整槽位布局，不需要开模就能适配不同的刀具套装配置；另一方面木质基座的自重适中，放置在机床操作台面上时稳定性更好，不会因为轻微的碰撞就滑落，同时木质材质的触感温和，冬季取用时不会像金属盒那样有强烈的冰凉触感，适合车间现场长期使用。内衬选用的是发泡或者软橡胶类的缓冲材质，这类材质有一定的弹性，插入铣刀时可以抱紧刀柄，同时不会刮伤刀柄的夹持部位，也能吸收转运过程中的振动，保护精度要求高的铣刀刃口。

尺寸设计上，整套套件的外轮廓按照常用工具柜抽屉的内部尺寸做了适配，宽度和深度可以刚好放入标准工具柜的单层抽屉中，不需要额外调整储物空间；盒体的高度设计兼顾了不同长度的立铣刀存储需求，既可以存放短刃的小直径立铣刀，也能容纳加长刃的铣刀，不会出现合盖后压到刃口的情况。上盖与下盒的配合面做了一圈定位止口，合盖时可以自动对齐，不会出现错位偏移，止口位置预留了微小的间隙，即使盒体因为温湿度变化产生轻微的形变，也能顺利开合，不会出现卡滞的问题。

实际使用场景中，这套收纳盒既可以放在数控铣床、加工中心的操作侧台面上，作为当班常用刀具的临时存储位，操作人员换刀时可以快速从对应槽位取出需要的铣刀，用完之后及时归位，避免刀具散落在工作台面上被切屑刮伤或者掉落损坏；也可以作为刀具转运的载体，在刀具室和加工工位之间转运成套铣刀时，不需要额外的包装，直接合上盖子就能搬运，所有刀具都被固定在独立槽位中，不会在搬运过程中互相碰撞。对于需要频繁更换加工材质、切换不同规格铣刀的小批量加工场景，这种成套收纳的结构可以大幅减少刀具准备的时间，也能避免因为刀具存放不当导致的刃口损坏，降低刀具损耗成本。

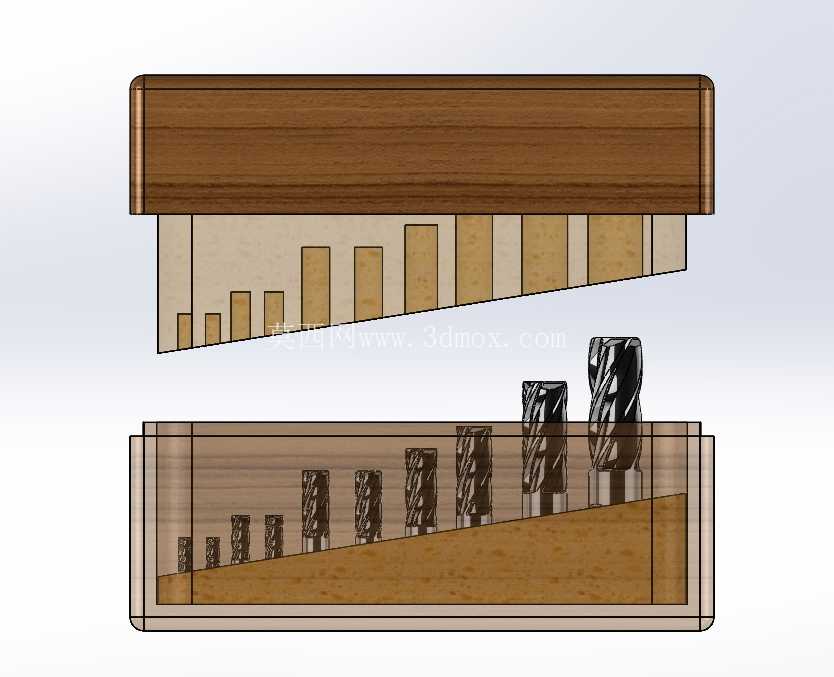

结构细节上，盒体的边角都做了圆角倒钝处理，没有尖锐的棱角，避免操作人员取放时被划伤；上盖的透明材质选用了耐切削液腐蚀的硬质材料，即使车间里的切削液、润滑油溅到盒盖上，也可以直接用抹布擦拭干净，不会出现雾化或者开裂的问题；内衬的槽位深度做了区分，小直径的短铣刀对应的槽位稍浅，大直径的长铣刀对应的槽位更深，保证不同规格的刀具插入后，刀柄顶端的高度基本一致，合盖时上盖可以均匀压住所有刀具，不会出现个别刀具被压弯、个别刀具没有被固定的情况。
