可调式手动丝锥铰手结构设计

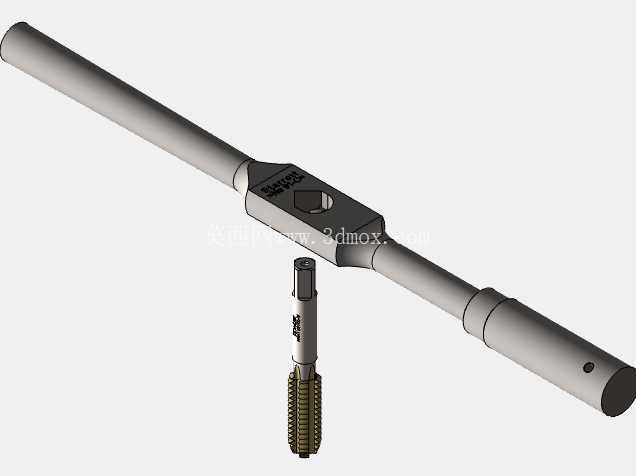

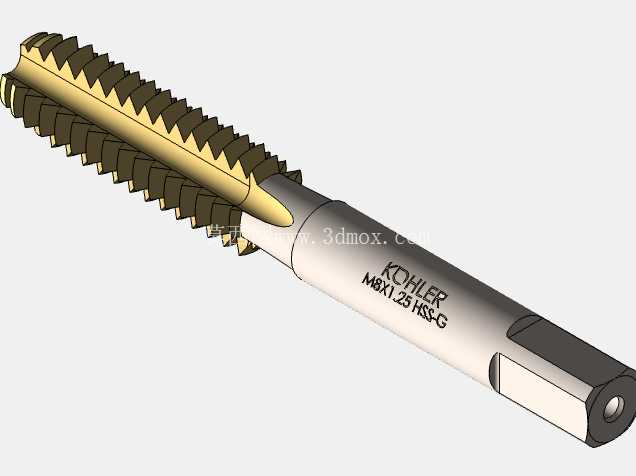

这款手动丝锥铰手是针对小批量螺纹加工、现场设备维修、工装调试场景设计的手动攻丝夹持工具，核心作用是为不同规格的方柄丝锥提供稳定的夹持力矩输出，避免攻丝过程中丝锥偏摆、打滑，降低手动攻丝时的断锥风险。从结构设计来看，整体采用长杆对称式布局，中间的夹持座设置方形可调装夹孔，通过内置的锁紧顶丝结构适配不同对边尺寸的丝锥方柄，装夹时只需将丝锥方尾插入夹持座的方孔内，调整锁紧件即可完成固定，无需额外辅助工具，适配常规公制、英制小规格手用丝锥的装夹需求。

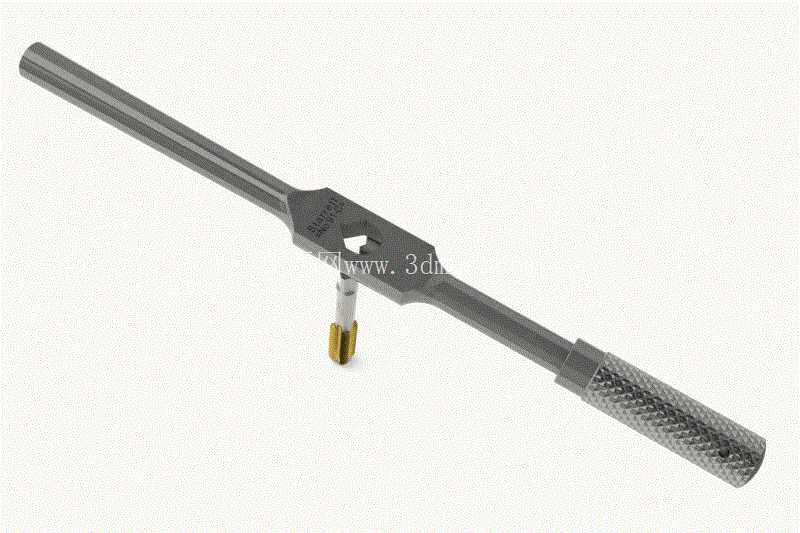

杆身部分采用两段式设计，靠近夹持座的中段为光杆结构，保证整体的抗弯刚度，避免攻丝受力时杆身弯曲变形；两端的握持段做了滚花防滑处理，滚花纹路采用交叉网纹设计，增大手部与杆身的摩擦力，即使手上沾有切削液、金属碎屑，也能稳定握持施加扭力，不会出现打滑脱手的情况。整体杆身的长度经过力矩匹配设计，针对小规格丝锥攻丝时的扭力需求，合理设置力臂长度，既不会因为力臂过长导致施加扭力过大折断小直径丝锥，也不会因为力臂过短导致攻丝时施力费劲，适配M3到M12左右规格手用丝锥的手动攻丝作业。

在实际应用场景中，这类丝锥铰手多用于设备装配现场的螺纹修复、单件小批量零件的手动攻丝、模具修配时的螺纹加工，以及没有机用攻丝设备的户外维修作业场景。相比机用攻丝夹具，手动丝锥铰手的灵活性更强，可以在狭窄空间内完成攻丝作业，操作人员可以通过手部的触感感知攻丝过程中的扭力变化，及时调整施力角度，避免丝锥垂直于工件螺纹底孔出现偏斜，尤其适合薄板件、薄壁零件上的小螺纹孔加工，能有效降低攻丝时的孔口崩边、螺纹歪斜问题。

设计过程中重点考虑了夹持的对中性，夹持座的方孔与杆身轴线保持严格的垂直同轴关系，保证装夹丝锥后，丝锥的轴线与杆身的回转中心重合，攻丝转动时丝锥不会出现径向跳动，保证加工出的螺纹孔轴线与工件表面垂直。杆身的材质选用中碳钢调质处理，表面做发黑防锈处理，兼顾刚度与韧性，攻丝受力时不会出现杆身弯折、夹持座变形的问题；两端的滚花握持段没有做尖锐边角处理，所有边缘都做了R0.5左右的圆角倒钝，长时间握持操作不会磨伤手部，符合手动工具的人机工程设计要求。

从安装边界来看，这款丝锥铰手的整体径向尺寸较小，中间夹持座的最大外廓尺寸控制在合理范围，在零件沉孔内、狭窄装配空间内作业时，不会与工件周边的结构发生干涉；杆身的长度适配常规手动操作的回转半径，操作人员双手握持两端转动时，不需要过大的操作空间，在设备内部、工装夹缝等受限空间内也能完成攻丝操作。夹持座的锁紧结构采用内置式设计，锁紧件不会突出于夹持座外表面，转动过程中不会刮伤工件表面，也不会勾挂周边的管线、零件。

在功能细节上，这款铰手的夹持孔可以适配丝锥、铰刀等带方柄的手动切削工具，除了攻丝作业外，也可以用于手动铰孔时的工具夹持，拓展了工具的使用场景。杆身的表面粗糙度控制在Ra1.6以下，没有毛刺、凸起等缺陷，握持时手感顺滑，滚花段的纹路深度控制在0.3mm左右，既保证足够的摩擦力，也不会因为纹路过深导致手部压痕，适合长时间连续手动作业。整体结构没有易损的小零件，日常使用时不需要复杂维护，沾染切削液、金属碎屑后只需擦拭干净即可长期使用，使用寿命远高于普通冲压成型的薄款丝锥扳手。
