高精度自紧式钻夹头带钻头结构设计

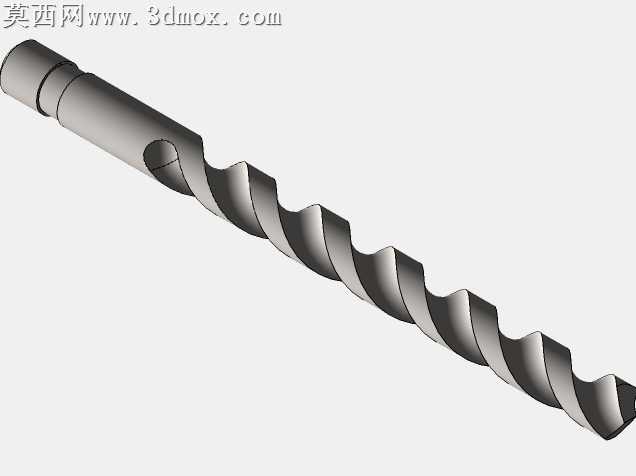

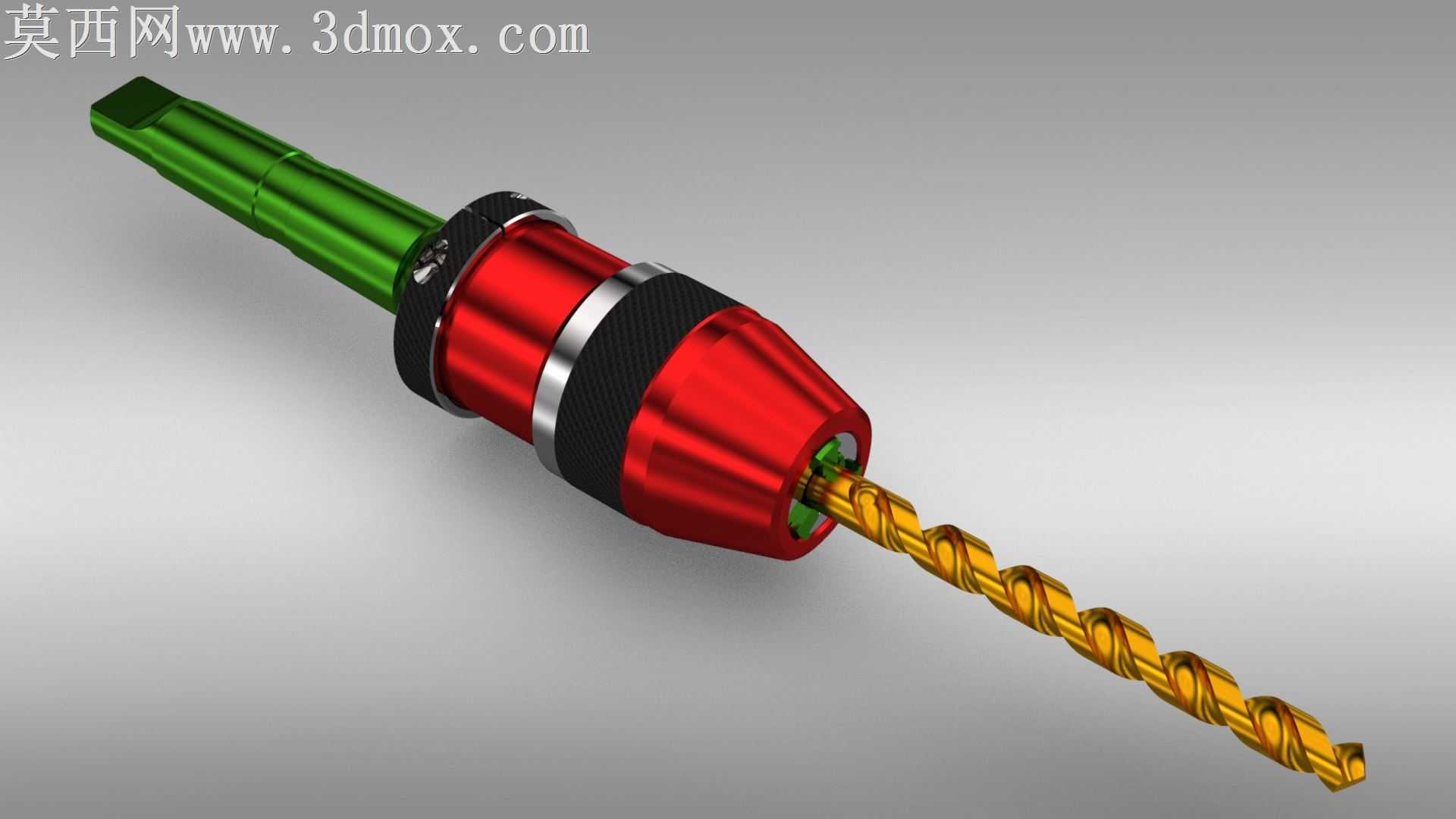

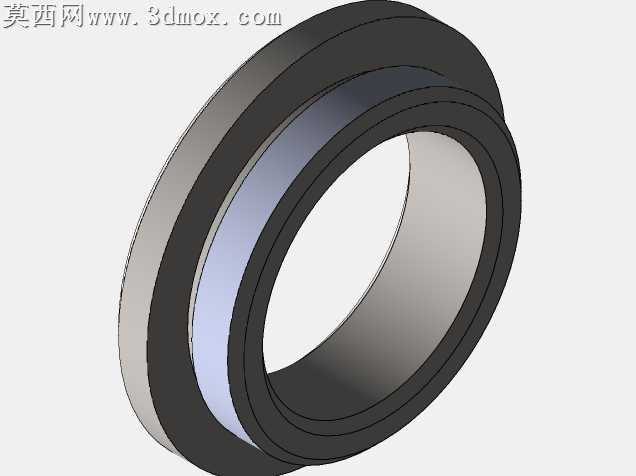

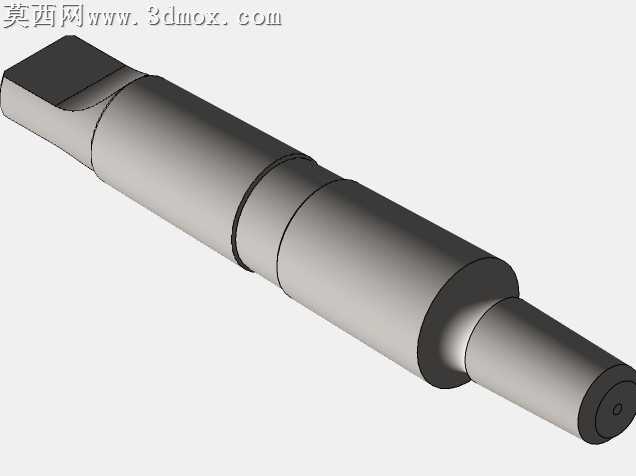

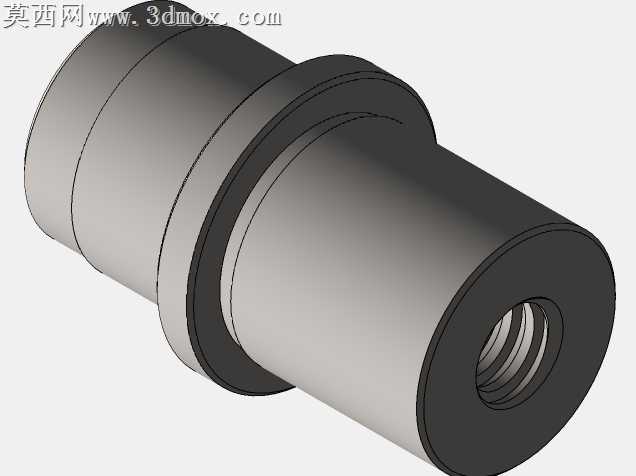

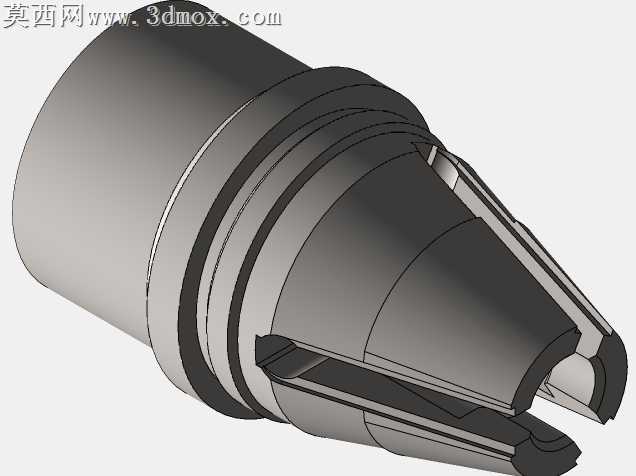

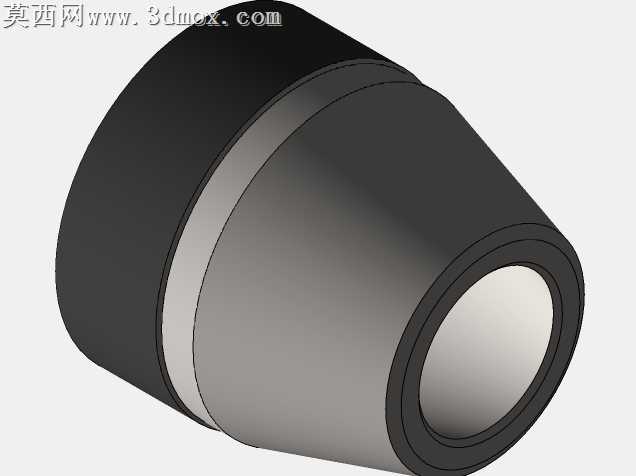

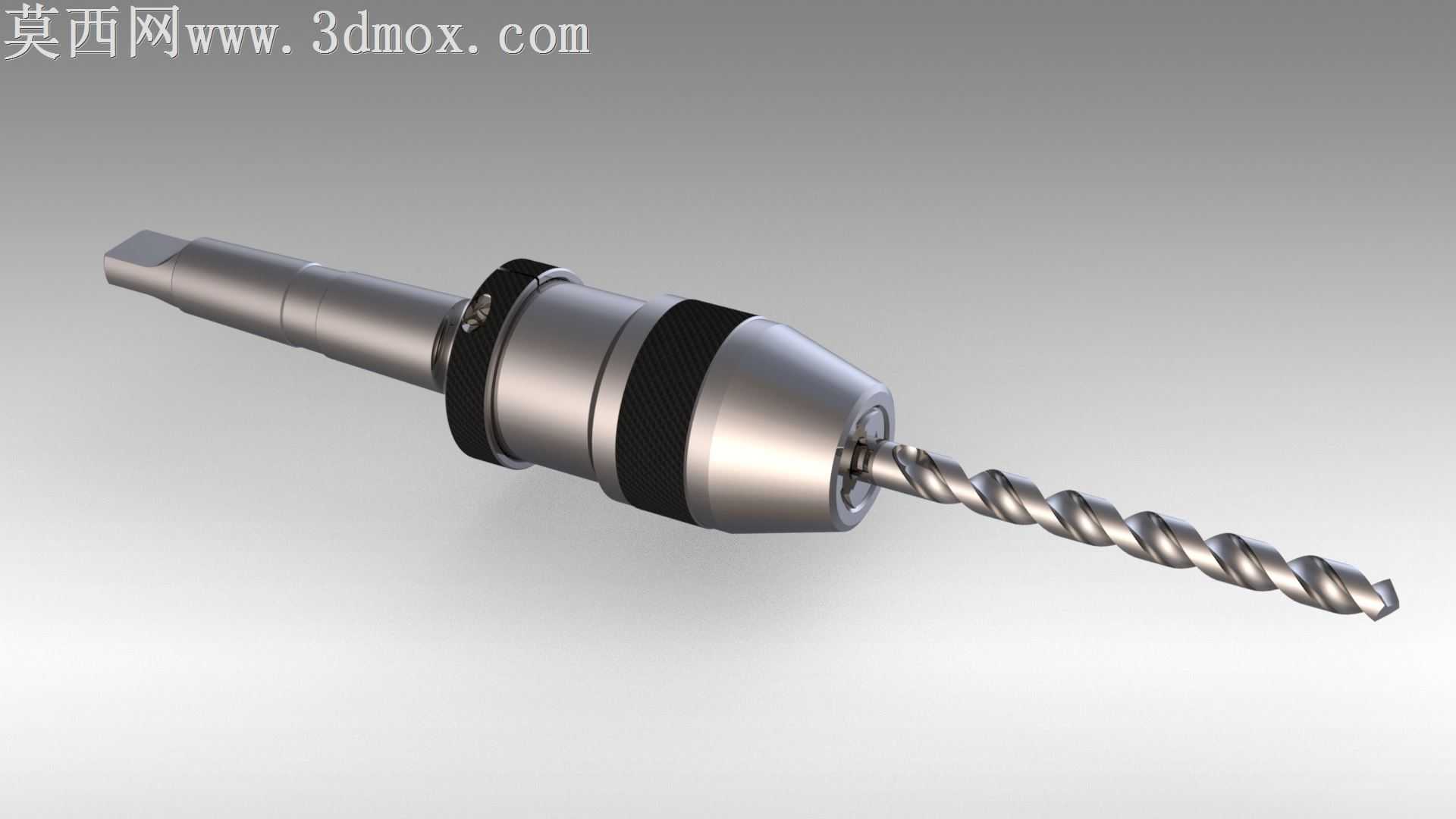

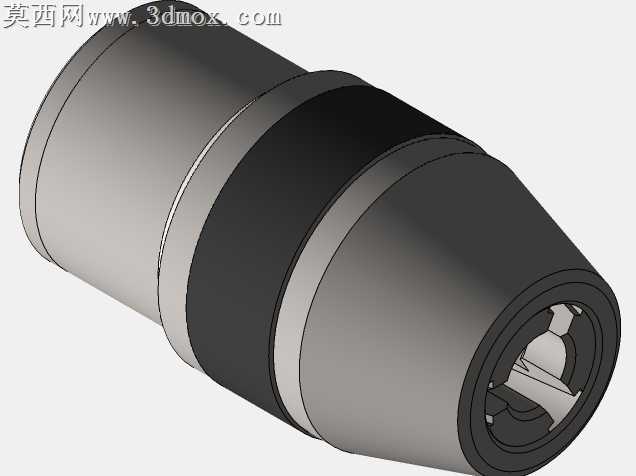

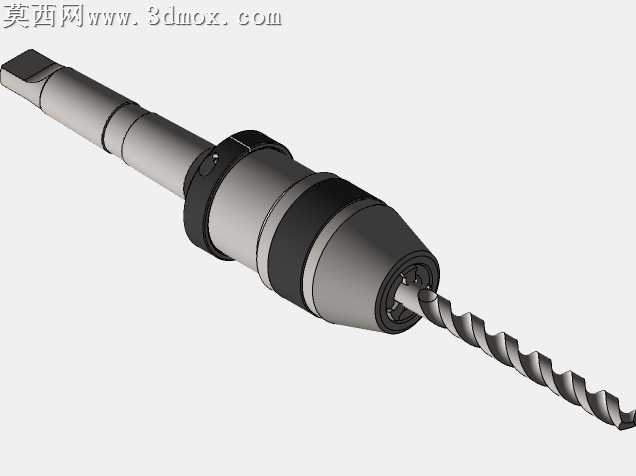

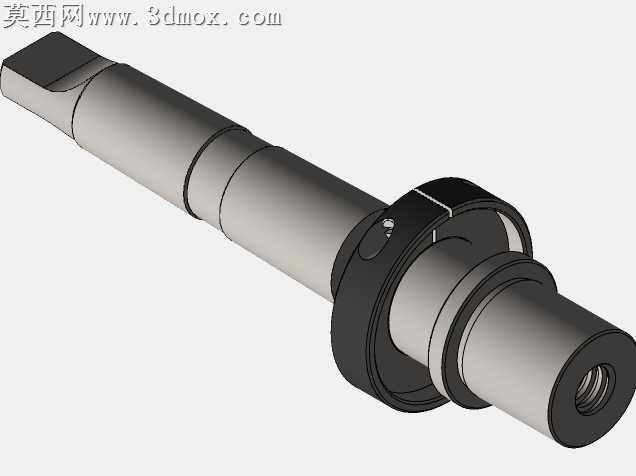

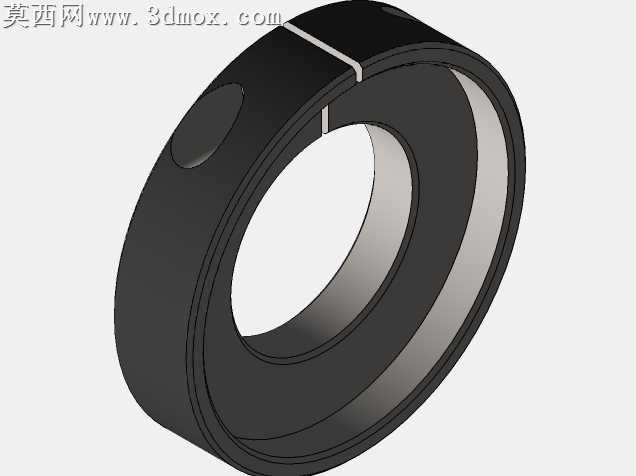

本作品为高精度自紧式钻夹头配套麻花钻头的三维设计成果，整体建模过程严格遵循机械加工装夹工具的实际尺寸规范与装配逻辑，在三维建模阶段采用自顶向下的设计思路，先完成整体装配骨架的搭建，再逐一拆分各个零部件进行独立建模，确保各部件间的配合公差符合实际生产的装配要求。模型完整还原了钻夹头的全部核心结构：从尾部的莫氏锥度连接柄开始，依次还原了防滑握持套、锁紧调节环、夹头主体、内部弹性夹爪结构，同时配套装配了标准规格的麻花钻头，完整呈现钻夹头装夹刀具的工作状态。材质与渲染阶段针对不同部件的实际材质属性做了精细化区分：尾部连接柄采用亮面镀铬金属材质，还原机床附件的金属光泽与耐磨表面特性；中部握持与锁紧区域采用红黑撞色的防滑橡塑包覆材质，通过调整材质的粗糙度、凹凸贴图参数，还原橡塑表面的防滑纹理质感，搭配银色金属装饰环做结构分区，提升外观的层次感；夹头主体采用高强度合金钢材质，表面做哑光金属处理，还原工业工具的厚重质感；前端装夹的麻花钻头采用镀钛金色高速钢材质，精准还原钻头螺旋排屑槽的曲面结构，切削刃部分做了锐化处理，还原刀具的锋利质感。结构设计上重点还原了自紧式钻夹头的工作原理：内部夹爪采用三瓣式斜向滑槽结构，通过旋转锁紧环可带动夹爪沿斜向滑槽同步伸缩，实现对不同柄径钻头的稳定夹持，建模时对夹爪的夹持齿面做了细节刻画，还原齿面的防滑咬合结构，保证装夹可靠性。渲染阶段采用影棚级三点布光方案，主光源从侧上方打亮模型主体，突出金属材质的反光层次，辅助光源补全暗部细节，避免结构阴影过深丢失细节，背景采用渐变灰色背景突出模型主体，最终呈现的渲染效果清晰展示了钻夹头的外观细节、结构分区与装夹状态，可用于机床附件产品展示、机械结构教学演示、工装夹具设计参考等场景，模型各部件均为可编辑参数化结构，可根据实际使用需求调整尺寸规格，适配不同型号的机床连接需求与刀具装夹范围。
