龙门式等离子切割机架结构设计方案

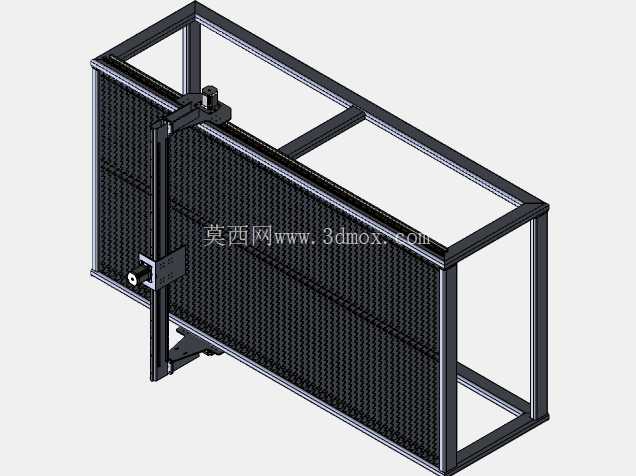

　　这套龙门式等离子切割设备的机架结构，主要面向中小型钣金加工、五金构件下料、广告金属字制作、通风管道预制等常见的金属切割作业场景，适配厚度30mm以内的碳钢、不锈钢、铝板等常见金属板材的异形轮廓切割需求，相比传统的火焰切割，热影响区更小，切割薄板时变形量可控，配合对应的等离子电源即可完成从直线到复杂曲线的连续切割作业。从结构设计逻辑来看，整体采用矩形钢管拼焊的框架式主体，长向作为切割作业的主行程方向，横向横梁搭载可上下升降的割炬安装滑座，框架的内侧预留了网格栅支撑台面的安装空间，作业时待切割板材直接放置在网格栅上，切割产生的熔渣可以直接透过栅格间隙落入下方的集渣区域，避免熔渣堆积在切割路径上影响割炬运行精度。框架的主支撑腿采用加厚矩形管制作，底部预留了地脚调节螺栓的安装位，安装时可以通过调节地脚高度来校正整体框架的水平度，避免因地面不平整导致横梁运行时出现卡滞、切割面倾斜的问题。横向移动的横梁采用截面刚度更高的矩形管制作，两端通过线性导轨与长向框架的侧边连接，驱动侧预留了同步带或者齿轮齿条的安装空间，设计时特意控制了横梁的整体重量，既保证长行程移动时的结构刚度，避免高速移动时出现横梁挠曲变形，又能降低驱动电机的负载，提升移动响应速度。

　　割炬安装滑座采用垂直布置的线性导轨与横梁连接，滑座上预留了等离子割炬的夹持安装位、防碰撞传感器的安装接口，以及升降驱动的连接位，滑座的垂直行程可以覆盖不同厚度板材的切割高度需求，同时在切割起始位置可以实现割炬的自动抬升与下降，配合弧压调高装置可以实时保持割嘴与板材表面的距离恒定，保证切割面的垂直度与切口质量。整个框架的拼接位置都设计了焊接坡口，焊后需要进行时效处理消除焊接应力，再对导轨安装面进行铣削加工，保证两侧长向导轨的平行度、以及横梁移动的直线度公差控制在合理范围内，避免运行过程中出现卡顿、精度丢失的问题。

　　设备的安装边界需要结合实际加工板材的尺寸来预留，框架的整体长度方向需要比最大加工板材长度多出两端驱动组件与限位装置的安装空间，宽度方向需要预留横梁伸出的移动余量，设备后侧需要预留等离子电源、除尘管路的安装空间，前侧需要预留板材上下料的操作空间，整体安装时需要保证设备周边没有强电磁干扰源，避免影响等离子切割的电弧稳定性以及设备控制系统的信号传输。网格栅支撑台面采用扁钢拼焊制作，栅格间距控制在50mm左右，既可以稳定支撑不同尺寸的板材，又不会因为栅格过密导致切割时频繁切到栅条，减少栅条的损耗，同时栅条设计为可更换结构，长期使用磨损后可以单独更换局部栅条，降低维护成本。

　　割炬滑座的侧面预留了拖链安装位，等离子气管、控制线缆、调高信号线都可以收纳在拖链内，随横梁与滑座的移动同步伸缩，避免线缆拖拽磨损导致的故障。整个机架的设计没有采用复杂的铸件结构，全部采用标准型材拼焊，加工难度低，制作成本可控，同时结构刚度完全满足中小型等离子切割设备的运行需求，适合小型加工厂自行制作或者设备厂商批量生产，后期如果需要升级切割幅面，只需要加长两侧的长向框架型材与导轨长度，就可以实现加工幅面的扩展，具备不错的改造适配性。在实际使用场景中，这类设备可以替代传统的手工等离子切割，大幅提升异形板材的下料精度与切割效率，切割后的工件边缘光滑，不需要过多的后续打磨工序，尤其适合小批量多品种的金属加工场景，比如机箱机柜制作、五金配件下料、铁艺构件加工等领域，相比大型的台式数控切割设备，这种框架式结构的设备制作成本更低，安装调试更简单，对厂房的空间要求也更小。
