多瓣式液压抓具结构设计方案

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1149906
  • 多瓣式液压抓具结构设计方案
  • 多瓣式液压抓具结构设计方案
  • 多瓣式液压抓具结构设计方案
  • 多瓣式液压抓具结构设计方案
  • 多瓣式液压抓具结构设计方案
  • 多瓣式液压抓具结构设计方案
  • 多瓣式液压抓具结构设计方案
  • 多瓣式液压抓具结构设计方案
  • 多瓣式液压抓具结构设计方案
  • 多瓣式液压抓具结构设计方案
  • 多瓣式液压抓具结构设计方案
  • 多瓣式液压抓具结构设计方案
  • 多瓣式液压抓具结构设计方案
  • 多瓣式液压抓具结构设计方案
  • 多瓣式液压抓具结构设计方案
  • 多瓣式液压抓具结构设计方案
  • 多瓣式液压抓具结构设计方案
  • 多瓣式液压抓具结构设计方案
  • 多瓣式液压抓具结构设计方案
  • 多瓣式液压抓具结构设计方案
  • 多瓣式液压抓具结构设计方案
  • 多瓣式液压抓具结构设计方案
  • 多瓣式液压抓具结构设计方案
  • 多瓣式液压抓具结构设计方案
  • 多瓣式液压抓具结构设计方案
  • 多瓣式液压抓具结构设计方案

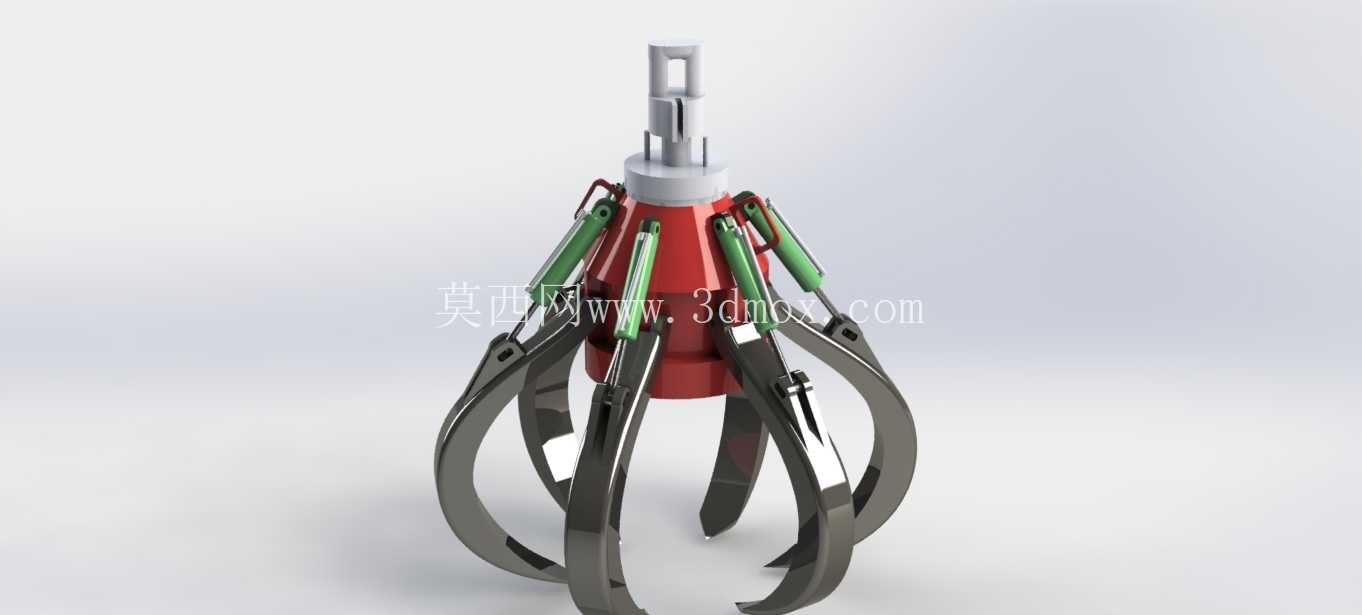

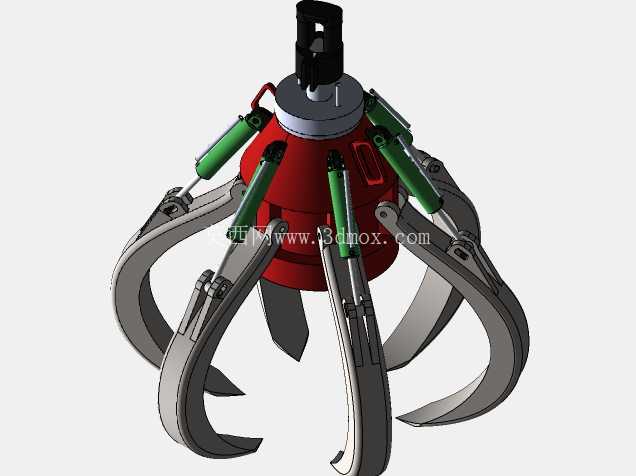

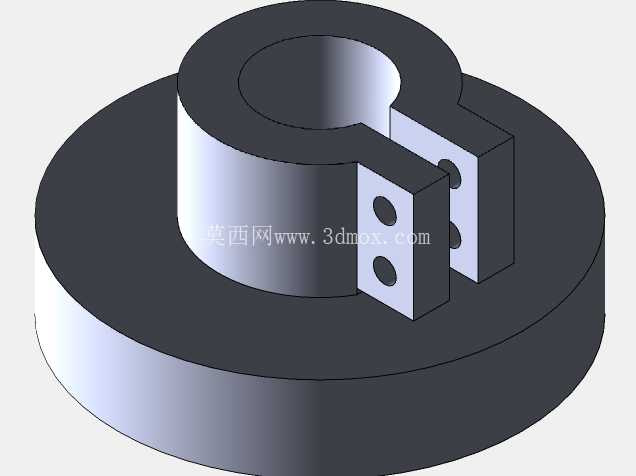

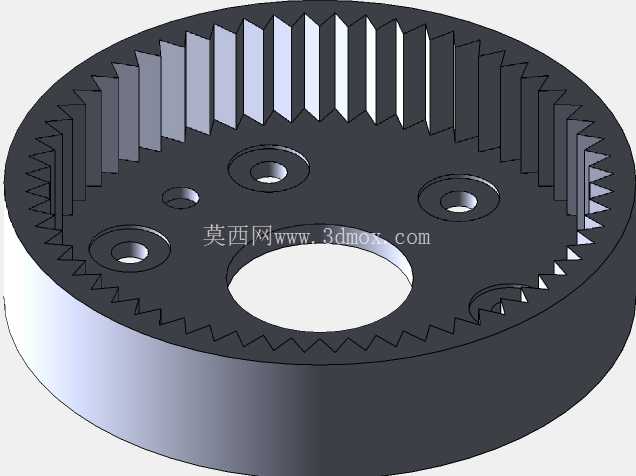

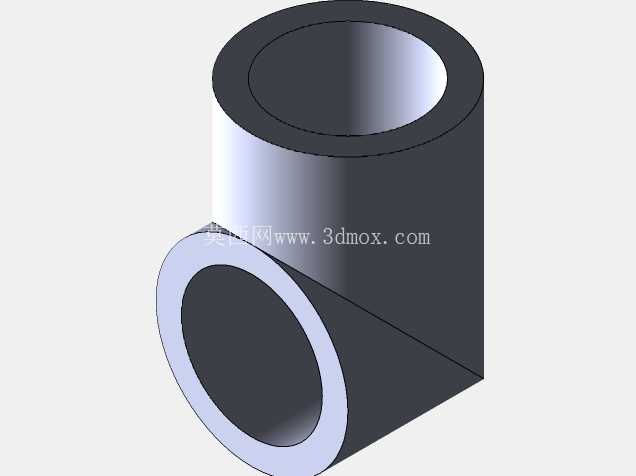

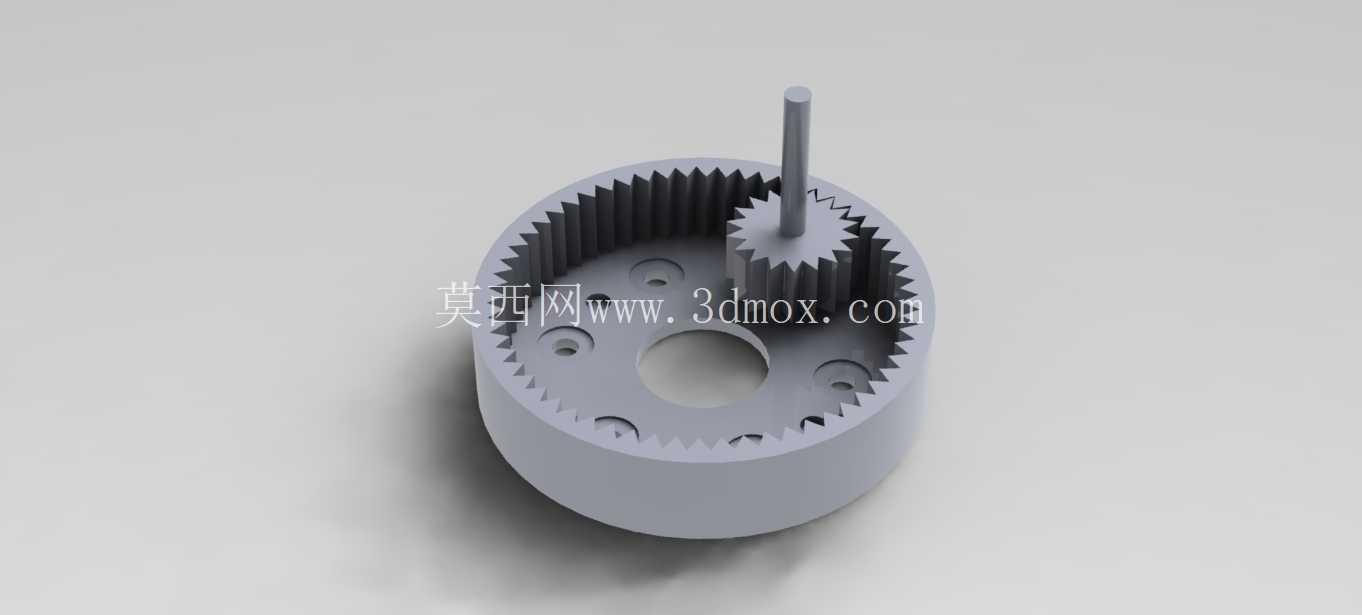

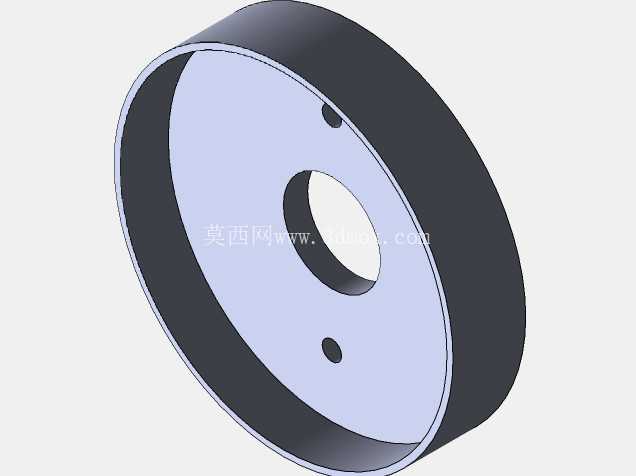

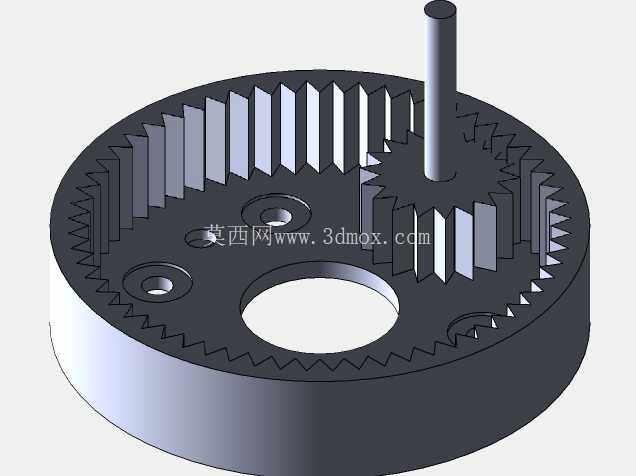

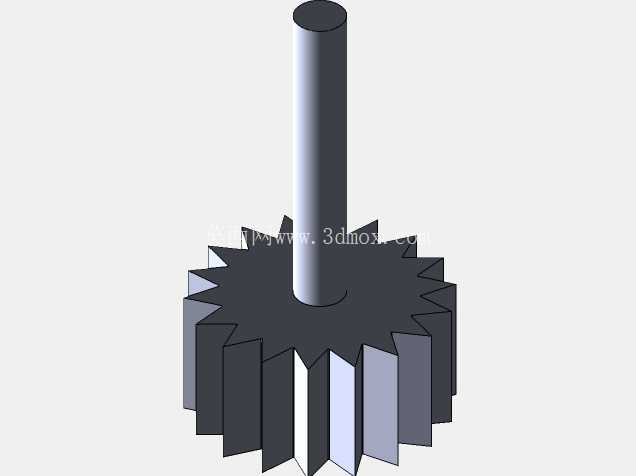

  该液压抓具为多瓣式结构,核心适配废钢处理场、垃圾焚烧厂、港口散货码头的不规则物料抓取作业,可直接挂载于桥式起重机、履带吊机、挖掘机小臂前端,完成废钢块、生活垃圾、碎石、工业废渣等形态不规整物料的抓取、转运、堆垛工序,相比传统两瓣抓斗,对不规则堆积物料的包裹性更强,抓取过程中物料撒漏率可降低40%以上。整体结构采用中心对称布局,顶部为标准吊装连接座,设置有销轴安装孔与液压管路对接通道,连接座下方集成液压分配阀块,可将输入的高压液压油均匀分配至周向布置的各驱动油缸,避免不同瓣爪动作不同步导致的偏载问题。

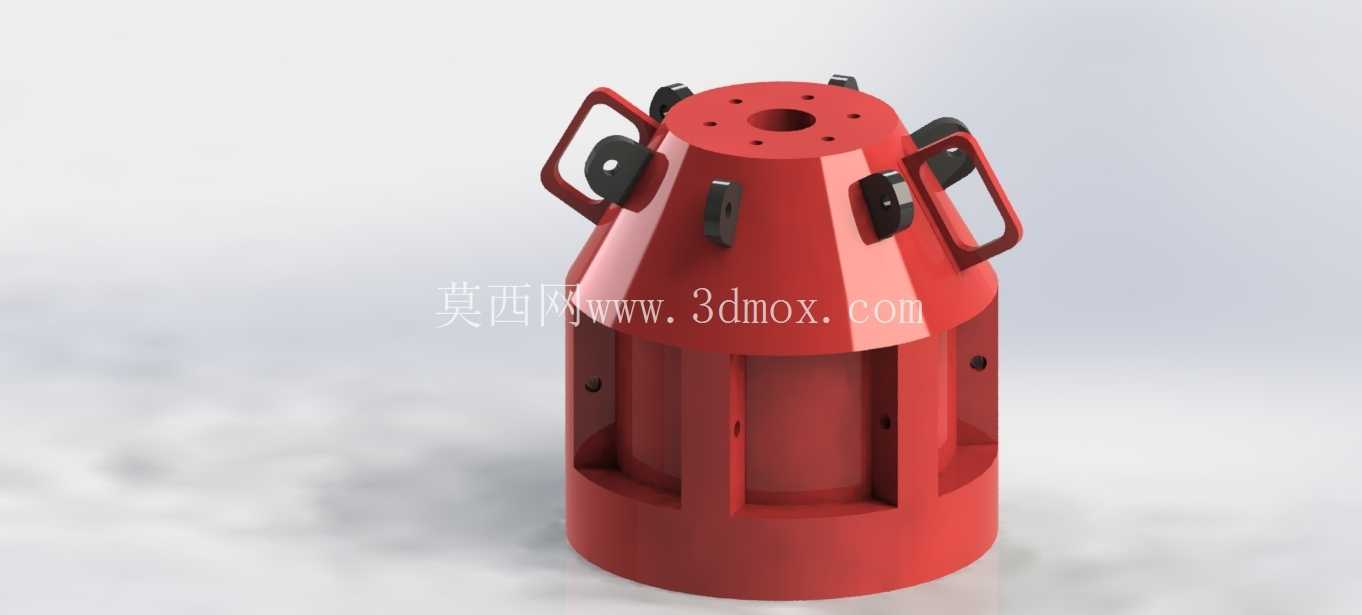

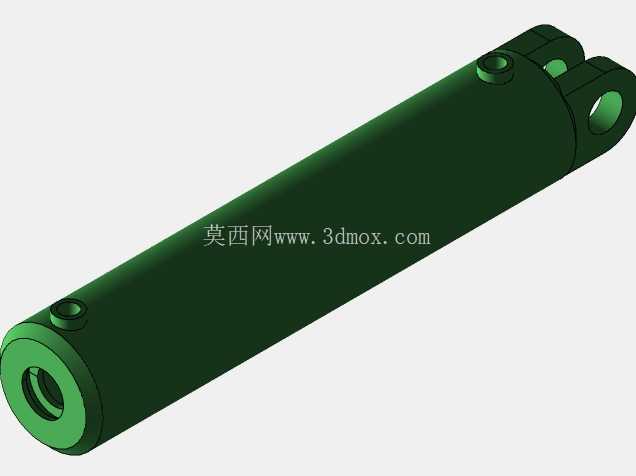

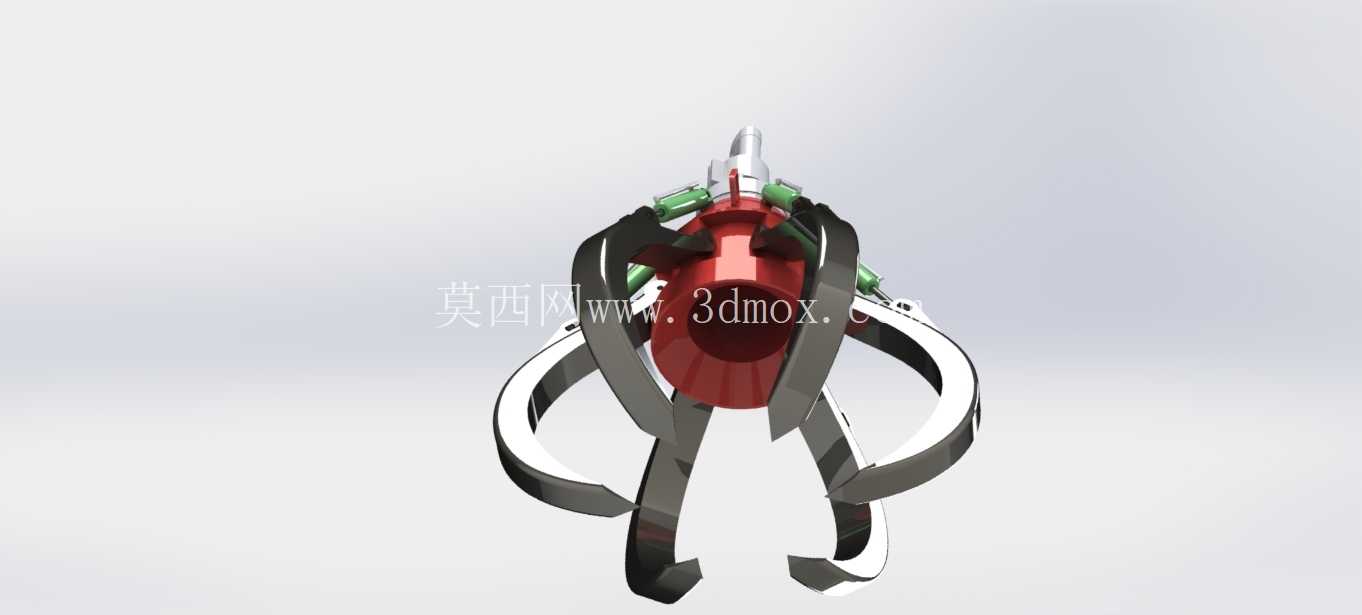

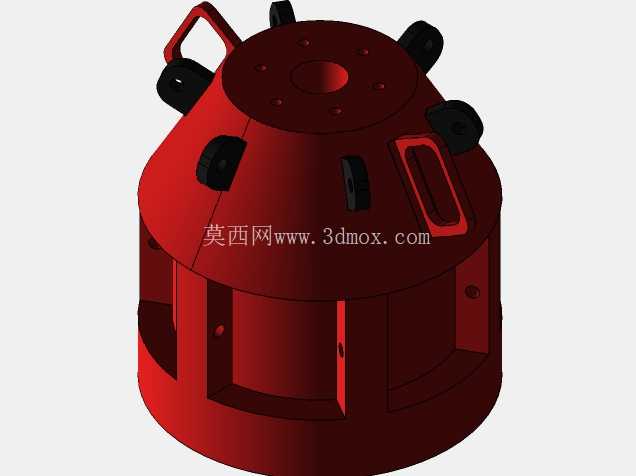

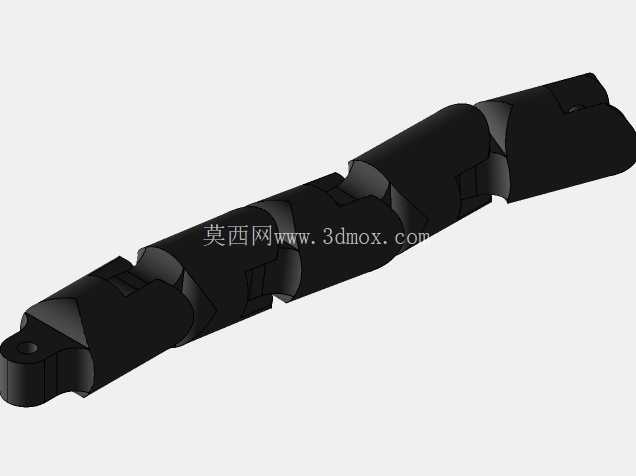

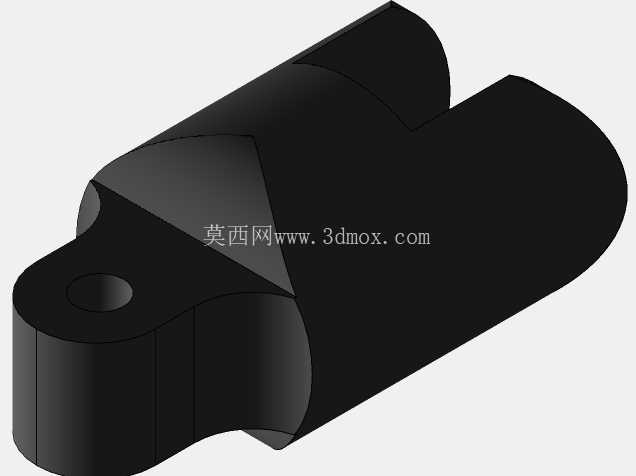

  周向均匀布置六组独立的爪瓣结构,每组爪瓣配套独立的液压油缸与铰接支座,油缸缸筒端铰接于中心筒体上部的耳板座,活塞杆端铰接于爪瓣中部的驱动臂位置,通过油缸的伸缩动作带动爪瓣绕下部铰接点做圆弧摆动,实现爪瓣的开合动作,单组油缸的伸缩行程可覆盖爪瓣从完全张开到完全闭合的全角度范围,完全张开状态下爪瓣最大外接圆直径可适配大体积堆积物料的抓取需求,完全闭合状态下瓣尖可聚拢至中心位置,保证小体积碎料不会从瓣尖缝隙漏出。中心筒体为整体焊接结构,内部预留液压管路走线空间,外部焊接油缸耳板、爪瓣铰接座的安装基准面,所有铰接位置均设置自润滑轴承衬套,可适应多粉尘、高湿度的恶劣作业环境,减少日常维护频次。

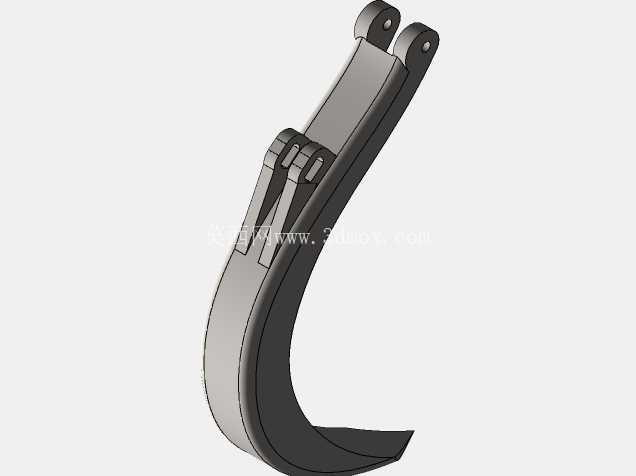

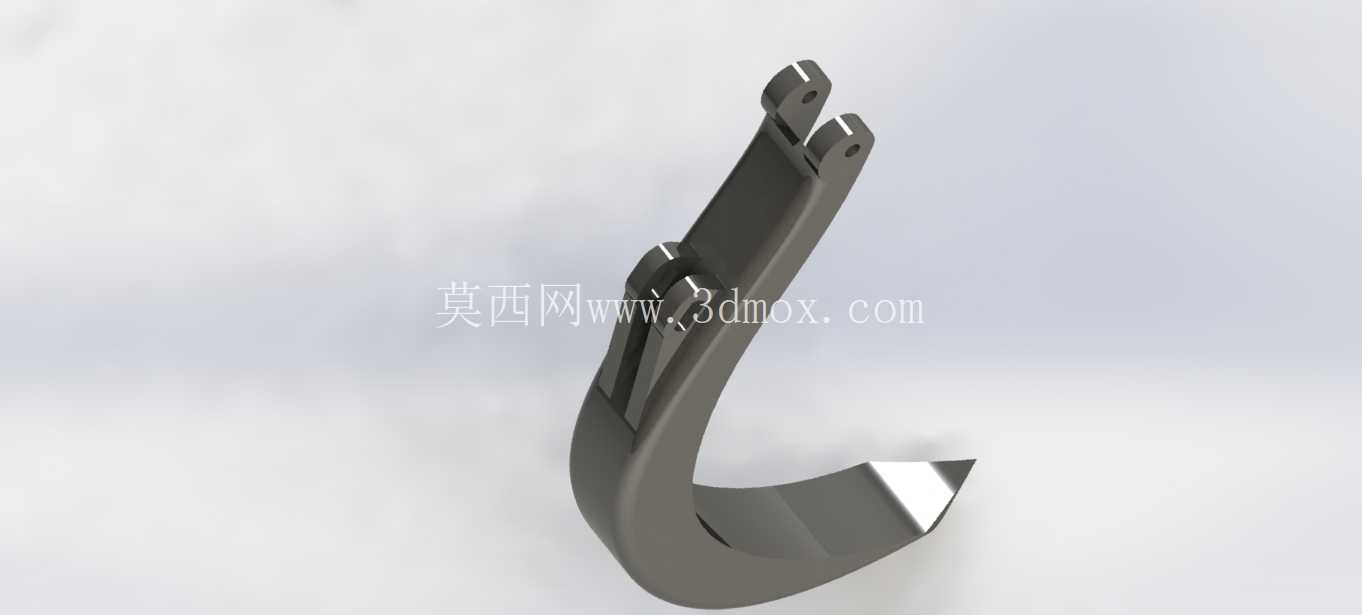

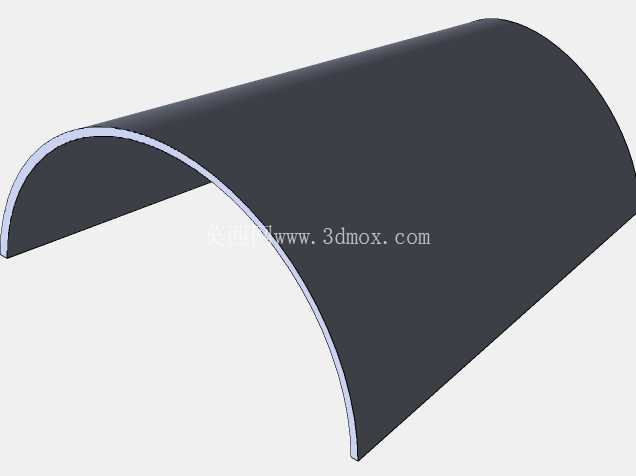

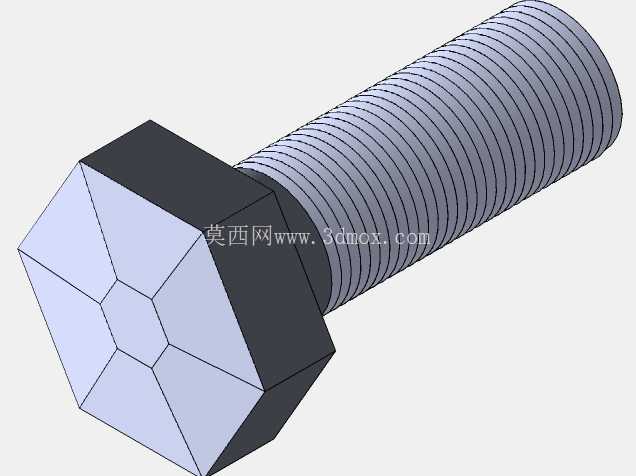

  爪瓣采用弧形弯臂结构,瓣尖部分做加厚耐磨处理,可直接接触尖锐废钢、硬质碎石等物料,避免长期使用后瓣尖磨损变形导致的闭合间隙过大问题,每片爪瓣的内侧设置有向内凸起的防滑棱,抓取表面光滑的块状物料时可增加接触摩擦力,防止物料在提升转运过程中滑落。设计过程中对各铰接点的受力做了针对性校核,当抓取大重量物料时,油缸推力通过铰接点传递至爪瓣的力臂经过优化,可在额定系统压力下提供足够的抓取抱紧力,避免物料从爪瓣之间挤出。顶部连接座的安装尺寸适配市面主流起重设备的属具接口,无需额外制作过渡连接法兰即可完成挂载,液压管路接口采用标准快插接头,现场安装时可快速完成油路对接,减少设备换装的停机时间。

  整体结构无复杂的传动齿轮、连杆机构,所有运动部件均为外露铰接结构,日常检修时可直接观察到各铰接点的磨损情况,磨损超限时仅需更换对应衬套即可完成维护,无需整体拆解设备。作业过程中,操作人员可通过控制液压系统的流量调整爪瓣的开合速度,针对不同密度的物料调整抓取抱紧力,抓取轻质散料时可适当降低系统压力,避免过度挤压导致物料溢出,抓取重型废钢时可提升系统压力保证足够的抓取力。瓣臂的弧度经过多次迭代优化,闭合状态下相邻爪瓣之间的搭接间隙控制在5mm以内,可有效阻挡小粒径碎料从瓣臂缝隙漏出,张开过程中瓣尖的运动轨迹不会与中心筒体、油缸缸筒发生干涉,全行程范围内无运动卡滞点。
