小型台式金属板材剪切工装结构

这套剪切工装主要面向小型钣金加工工位、五金件预制工序的薄板裁切需求，适配日常加工中厚度1.5mm以内的冷轧钢板、1mm以内的铝板及0.8mm以内的不锈钢板定长裁切场景，区别于大型液压剪板设备的大占地、高功耗特性，该结构可直接安装在常规钳工工作台或专用工位架上，不需要额外浇筑设备基础，适配多品种小批量的钣金试制、五金件下料作业，在五金维修工位、教学实训车间、小型钣金加工门店都有明确的使用场景。

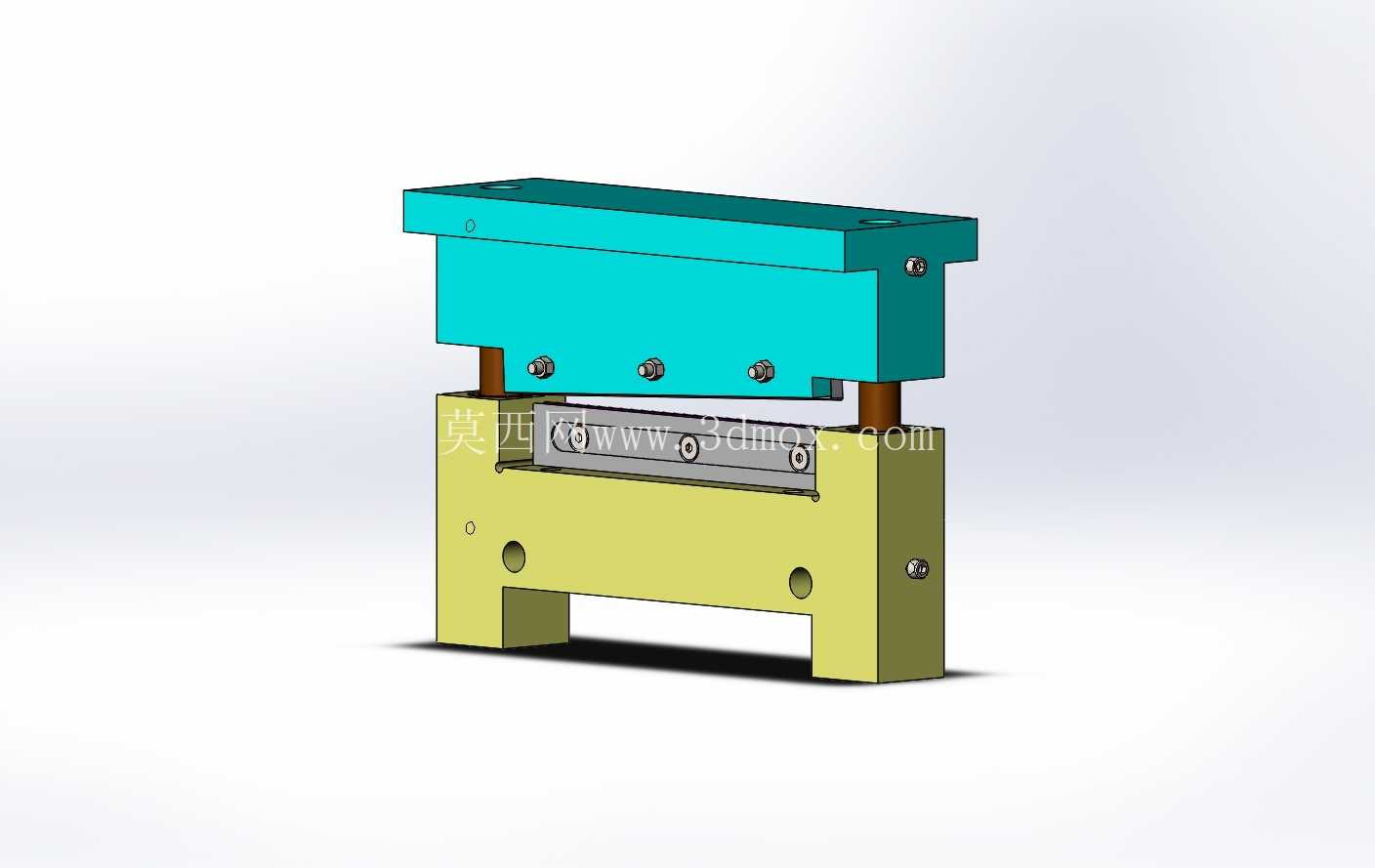

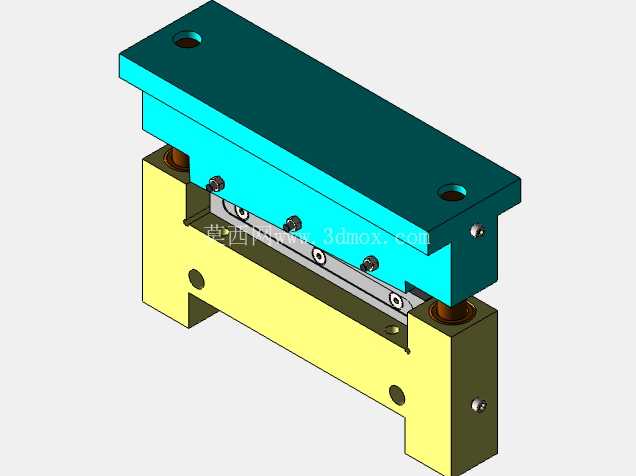

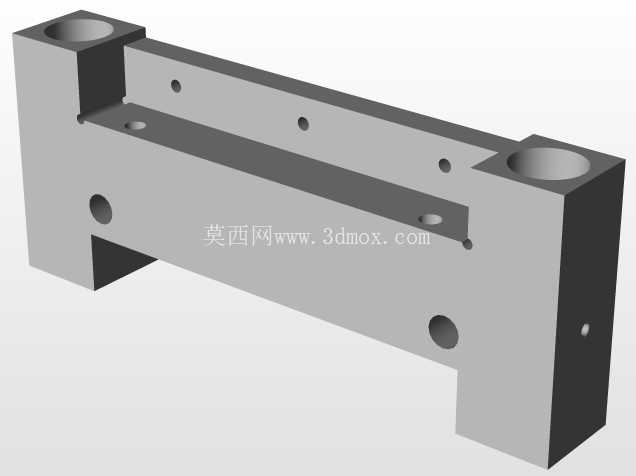

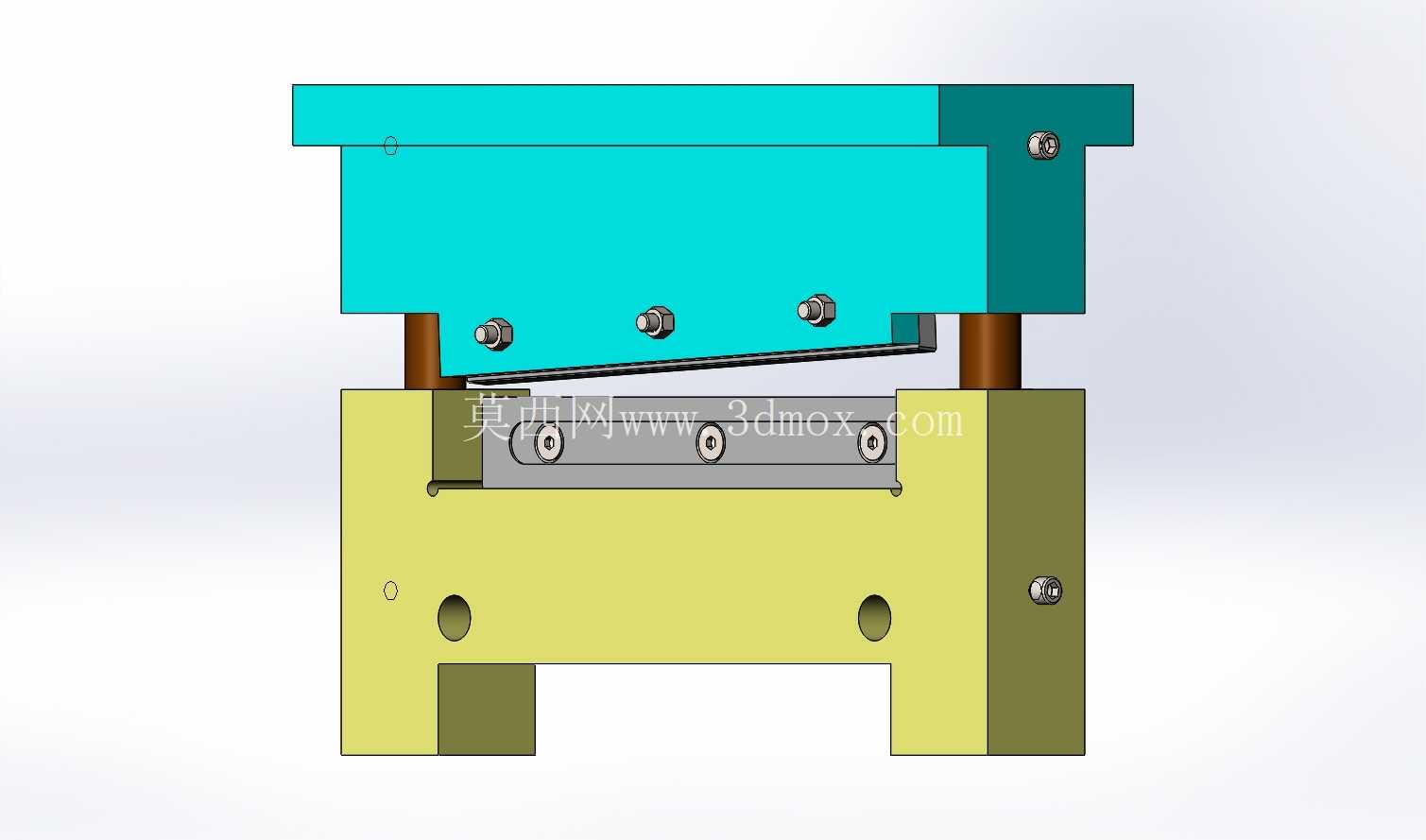

从功能实现逻辑来看，该结构采用上动式剪切布局，下刀座作为固定基准承担板材承托与下刀片安装功能，上刀架沿两侧导向立柱做垂直往复运动，通过上刀片与下刀片的刃口间隙配合完成板材剪切，相比斜口剪的手动裁切方式，该结构的刃口间隙可通过侧部紧固螺钉做微调，能针对不同材质、不同厚度的板材调整最优剪切间隙，避免裁切过程中出现板材毛刺过大、刃口崩边、板材翘曲变形等常见问题。上刀架的驱动端可适配手动杠杆驱动、小型气缸驱动两种安装接口，不需要改动主体结构即可根据现场动力条件切换驱动方式，手动驱动模式下单次裁切可完成宽度200mm以内的板材切断，气动驱动模式下可对接简易送料架实现连续定长裁切。

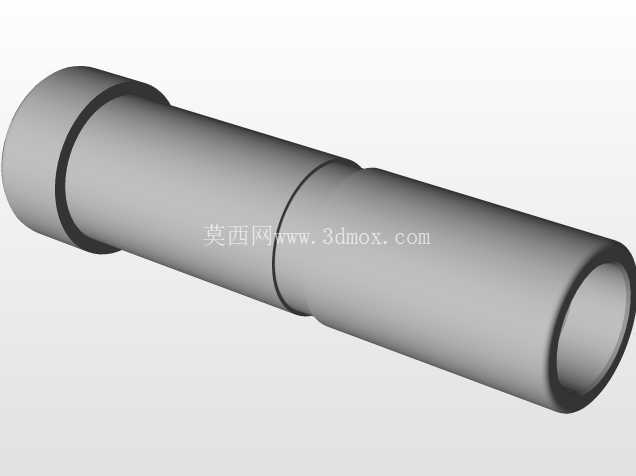

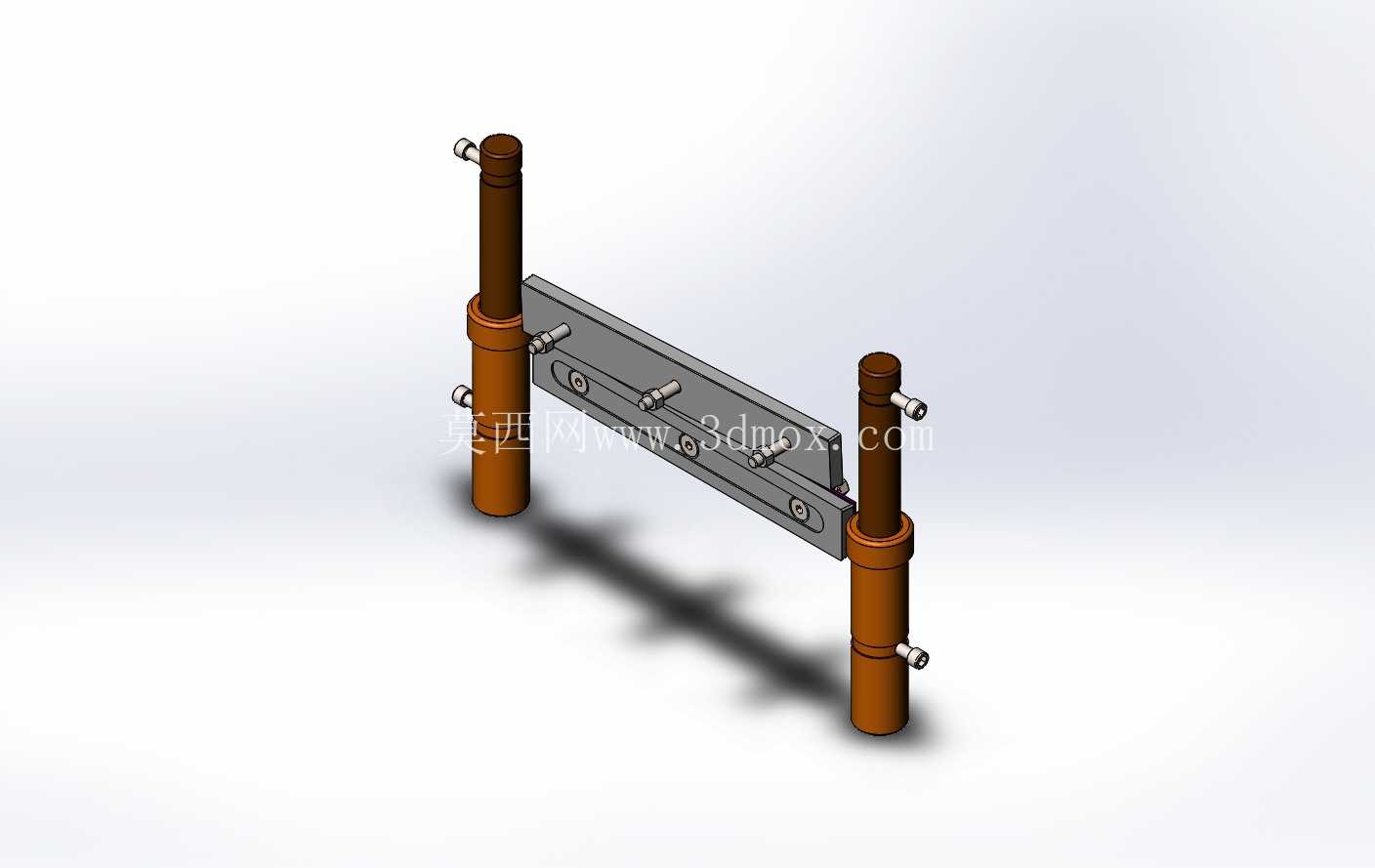

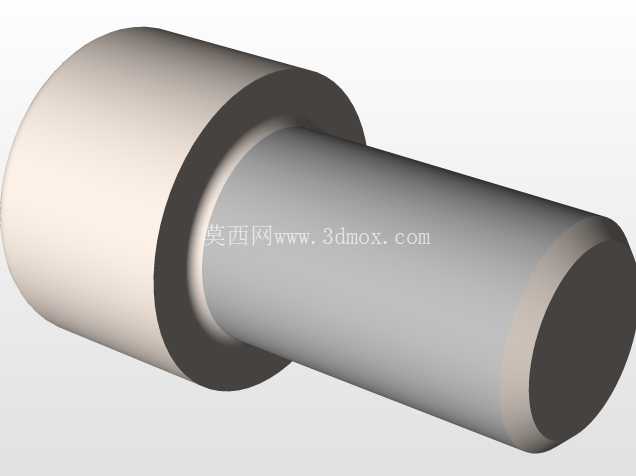

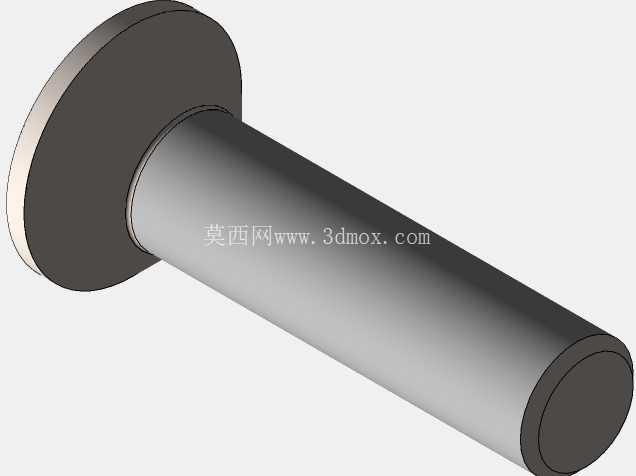

设计过程中优先考虑了工位安装的适配性，下刀座底部预留了两个标准T型槽安装位，可直接配合T型螺栓固定在标准工作台上，整体安装边界控制在长260mm、宽120mm、闭合高度180mm的范围内，最大开模行程40mm，不会占用过多工位操作空间。两侧导向立柱采用过盈配合压装在下刀座的基准孔内，配合上刀架对应的无油衬套导向孔，保证上刀架往复运动过程中的垂直度偏差控制在0.02mm以内，避免上下刀片出现啃刃问题。刀片固定采用内六角沉头螺钉锁紧，上下刀片均选用标准高速钢长条刀片，磨损后可直接更换标准件，不需要单独定制非标刀片，降低后期维护成本。

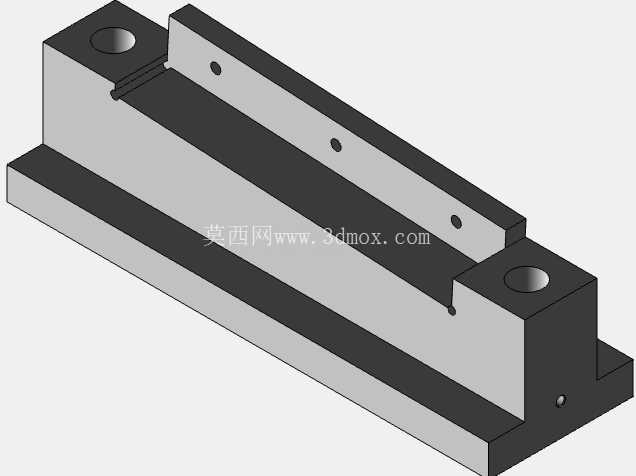

结构细节上，下刀座前部预留了板材定位挡块的安装槽位，可根据裁切长度需求安装可调式定位挡块，不需要每次裁切前重复测量划线，能有效提升批量下料的加工效率。上刀架与下刀座的对应位置预留了缓冲垫安装位，可粘贴聚氨酯缓冲垫降低刀架回程时的碰撞噪音，适配车间噪音管控要求。侧部的锁紧螺钉除了调整刃口间隙外，还可在上刀架调整到位后实现位置锁止，避免设备运行过程中因振动导致间隙偏移，保证裁切质量的稳定性。

从实际使用的适配性来看，该结构没有复杂的传动组件，日常维护仅需要定期给导向立柱添加润滑脂、检查刀片紧固螺钉的锁紧力矩即可，不需要专业设备维护人员即可完成日常保养。针对薄板裁切中常见的板材送料偏移问题，下刀座的承托面做了平面度磨加工处理，表面粗糙度控制在Ra1.6以内，保证板材推送过程中顺畅无卡滞，配合侧部的可调靠尺，可实现板材的精准导向，裁切后的板材断面垂直度偏差可控制在0.1mm/100mm以内，满足一般钣金件的下料精度要求，不需要后续额外的铣边修磨工序。
