三菱MF2HD型3.5英寸软盘结构三维建模

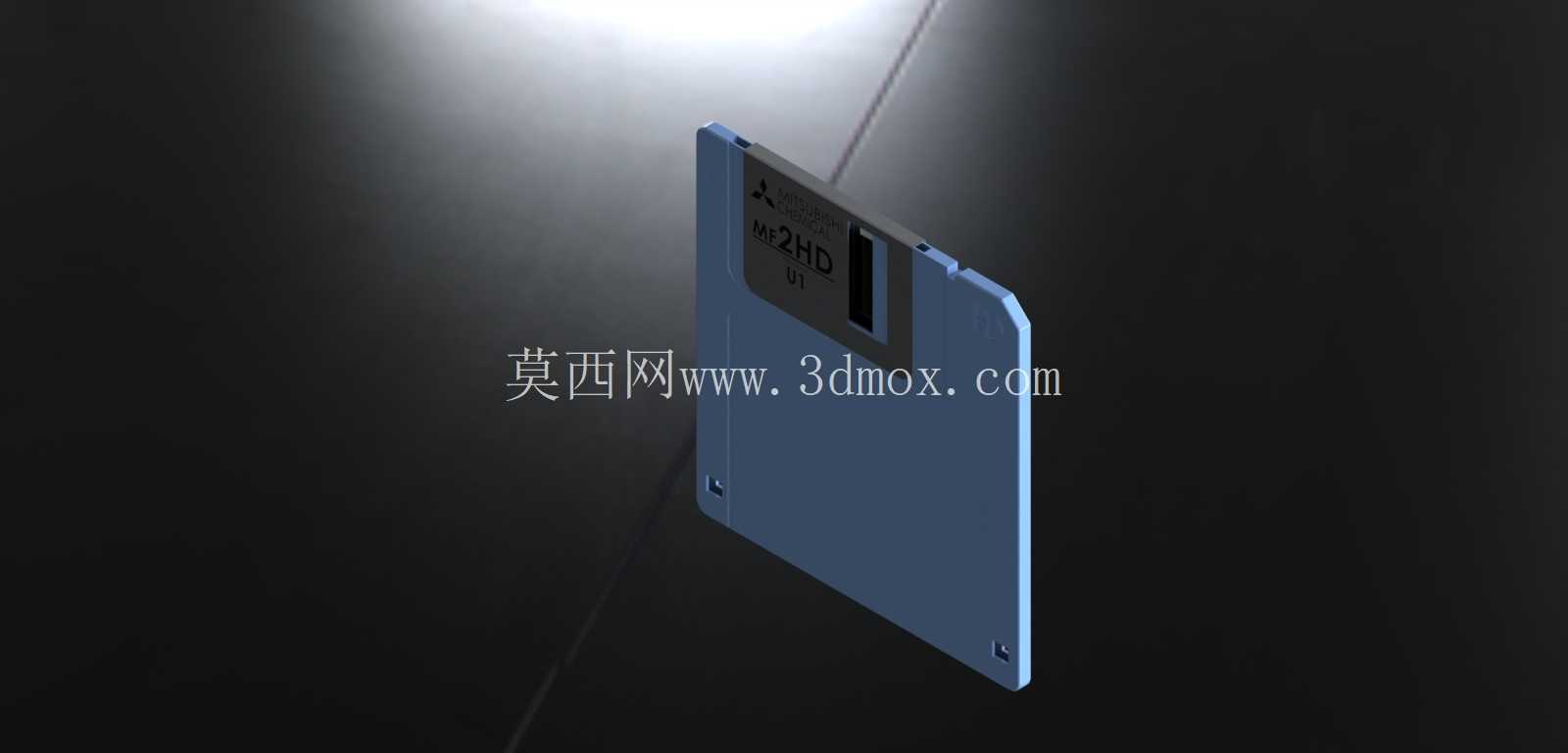

　　本次建模还原的3.5英寸软盘，是上世纪末到本世纪初民用、工业场景中通用的可移动磁存储载体，在工业数控设备参数备份、早期工控机程序转存、办公文档交换等场景中曾承担核心数据交互作用，即便当前固态存储、云存储全面普及，这类存储介质的结构设计逻辑，依然是精密薄壳类塑胶产品结构设计的典型参考样本。从实际使用场景来看，这类软盘的外壳需要兼顾内部盘片防护、读写窗口遮挡、滑动快门配合、写保护机构卡位等多重功能，建模过程中首先要还原的就是外壳的尺寸边界：标准3.5英寸软盘的外形尺寸严格遵循89mm×90mm×3.3mm的通用规范，四个边角做了统一的R2圆角处理，避免插入软驱时卡滞，外壳上下盖采用超声波焊接工艺拼合，建模时需要预留0.15mm的焊接筋位间隙，匹配实际量产的装配公差。

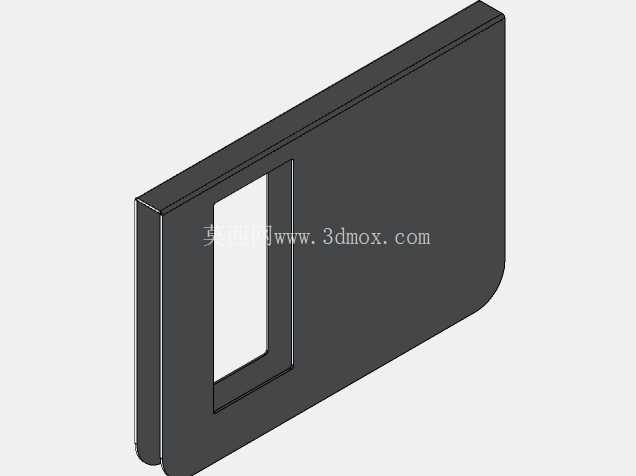

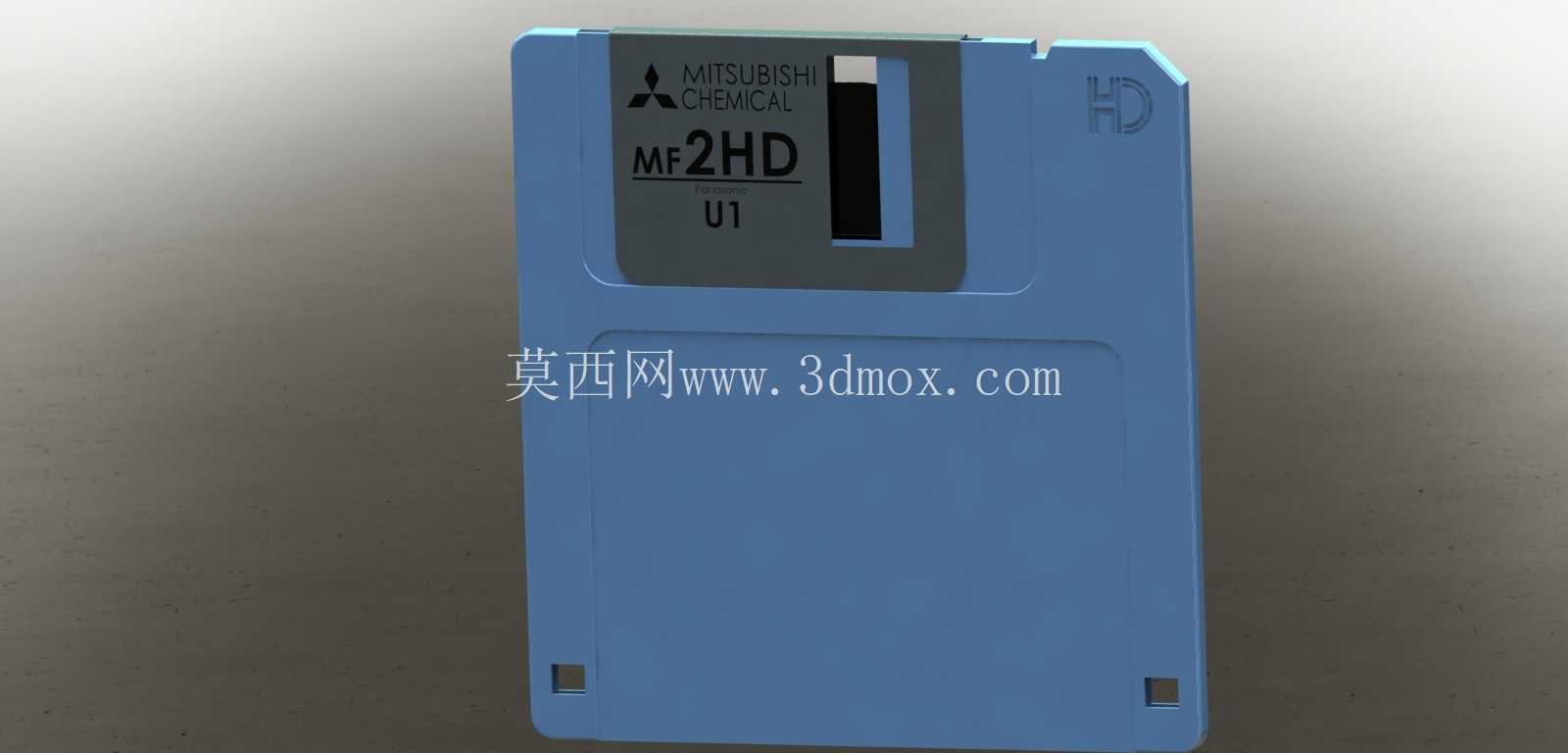

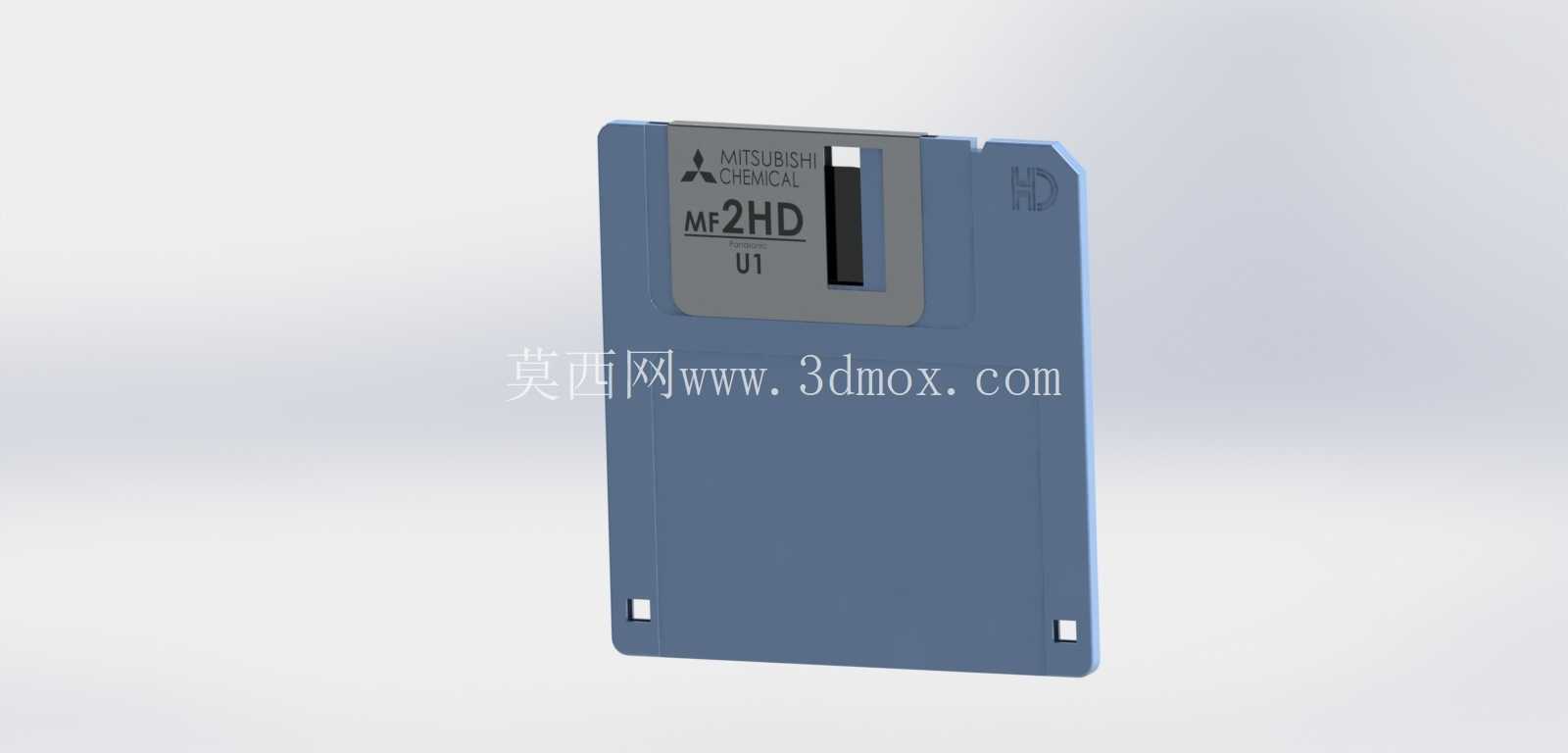

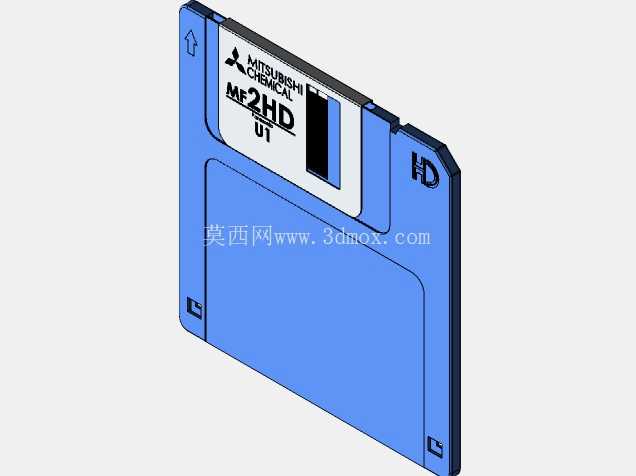

　　外壳正面的标签区域做了0.2mm的下沉台阶，方便粘贴纸质标签时不会因为标签厚度导致盘片插入软驱时出现干涉，标签区域下方的HD标识凸字高度控制在0.1mm，既保证标识辨识度，又不会在盘片堆叠存放时产生刮擦。正面左上角的三菱品牌标识与MF2HD型号标识，采用凹印工艺处理，建模时需要还原0.08mm的蚀刻深度，匹配实际产品的丝印与蚀刻组合工艺。盘片上方的金属快门是核心活动部件，建模时需要还原快门的滑动行程：快门采用0.2mm厚的不锈钢冲压成型，两端做内卷边处理，避免划伤外壳滑道，快门与外壳之间的配合间隙控制在0.1mm，保证滑动顺畅无卡滞，快门内侧的弹簧卡位结构需要精准还原，弹簧的预紧力设计要保证在无外力状态下，快门完全遮挡读写窗口，避免灰尘进入内部划伤磁粉层。

　　写保护缺口位于盘片右下角，缺口尺寸为6mm×4mm，配套的塑料写保护拨块采用POM材质制作，拨块与外壳的卡槽配合采用过盈0.05mm的设计，保证拨块拨动时有清晰的档位感，不会因为日常携带的震动自行切换写保护状态。盘片中心的主轴驱动孔为直径12mm的圆孔，孔位边缘做了0.3mm的翻边强化处理，保证软驱主轴卡入时能够精准带动内部盘片旋转，不会出现打滑偏移。定位孔位于驱动孔旁侧，直径4mm，用于软驱读取时的盘片径向定位，孔位的位置度公差需要控制在0.05mm以内，否则会出现磁道对齐偏差导致数据读取失败。

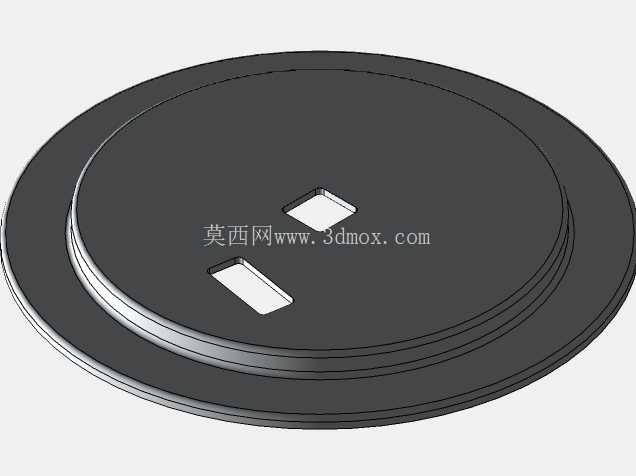

　　内部的盘片载体采用PET基材涂覆磁粉制作，建模时还原了盘片与外壳内衬无纺布的间隙，无纺布采用0.1mm厚的丙纶材质，粘贴在外壳内侧，一方面清理盘片表面的浮尘，另一方面减少盘片旋转时的摩擦阻力。从设计思路来看，整个软盘的结构完全围绕“便携防护+精准读写”的核心需求展开，所有的结构细节都服务于实际使用中的可靠性：比如外壳底部的两个小方形定位缺口，用于软驱内的托盘定位，保证盘片插入后磁头与磁道的对齐精度；快门的滑动方向与盘片插入方向平行，插入软驱时软驱的拨块会自动推开快门，不需要用户手动操作，减少人为触碰盘片造成污染的概率。建模过程中对所有配合面的公差都做了模拟验证，比如外壳上下盖的止口配合深度为0.8mm，保证焊接后整体外壳的平面度控制在0.1mm以内，不会因为外壳变形导致盘片旋转时蹭到内壁。这类薄壳类塑胶产品的建模逻辑，同样可以迁移到当前的U盘、移动硬盘外壳等便携存储产品的结构设计中，其公差配合、活动部件设计、防护结构设计的思路，依然具备很高的工程参考价值，尤其是在需要兼顾轻薄化与结构强度的产品设计中，软盘的薄壁加强筋布局、卡扣配合设计都能提供成熟的设计参考。
