三菱MF2HD型3.5英寸软盘实体建模

本次建模还原的3.5英寸软盘，是上世纪末到本世纪初个人计算机、工业数控设备、嵌入式工控系统中广泛使用的可移动磁存储介质，在工业现场曾承担数控加工程序传输、设备参数备份、小型组态工程文件转存的核心作用，不少早期的线切割机床、小型PLC编程器、老式加工中心都保留了标配的3.5英寸软驱接口，即便在当前U盘、工业以太网普及的场景下，部分服役超过二十年的老旧工控设备仍需借助软盘完成程序导入，因此该类介质的实体建模对老旧设备运维场景的数字化还原、工业发展历程的实物复刻具备实际参考价值。

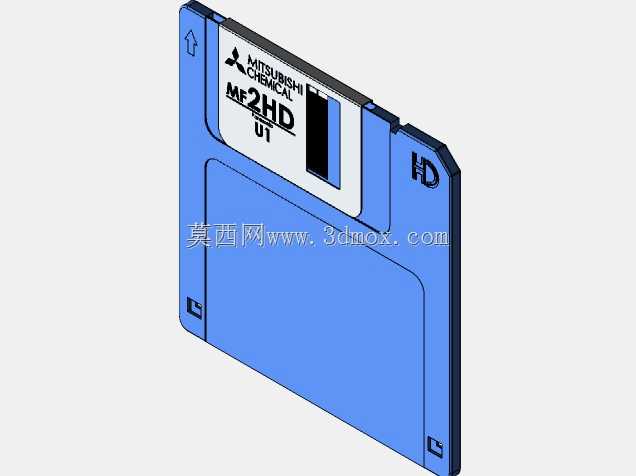

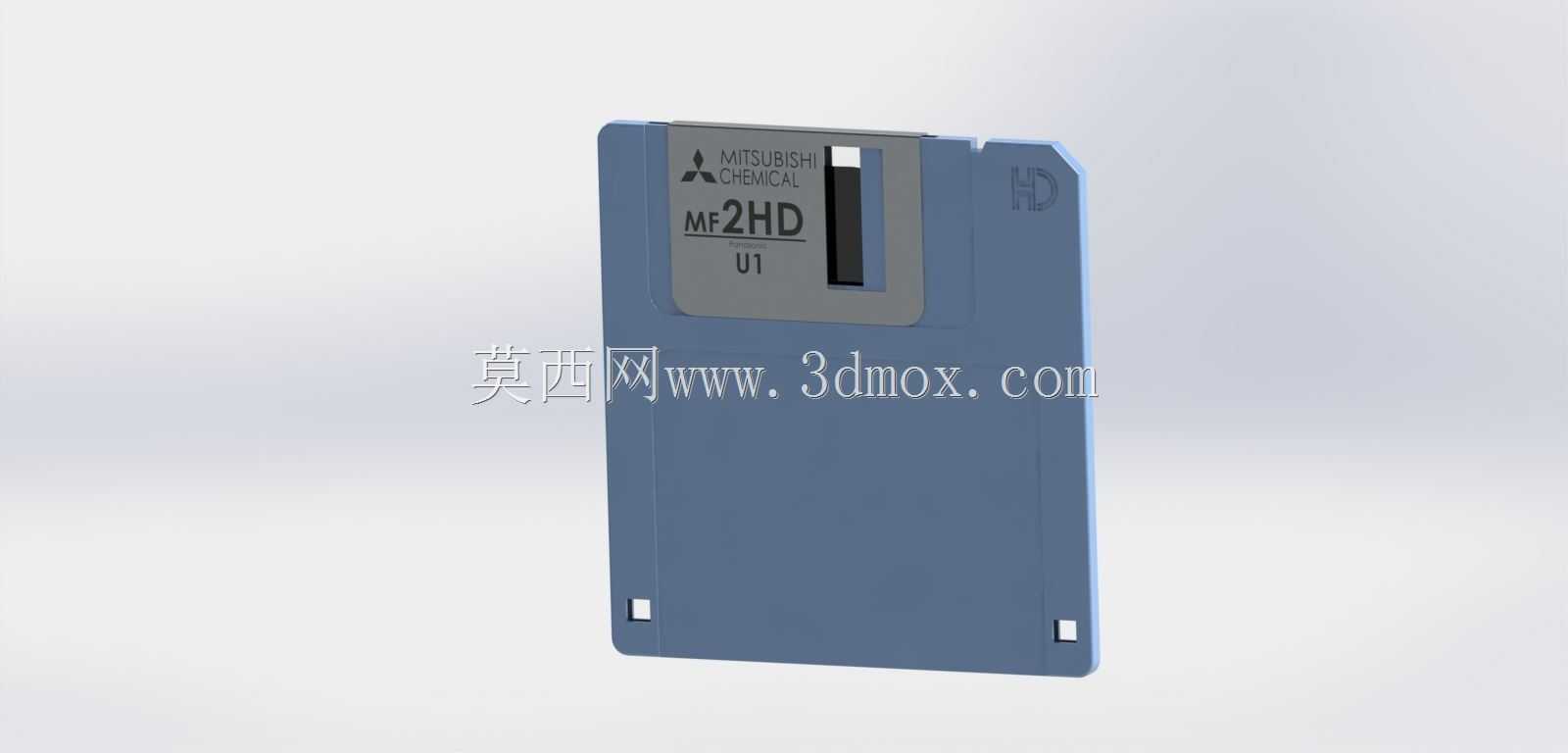

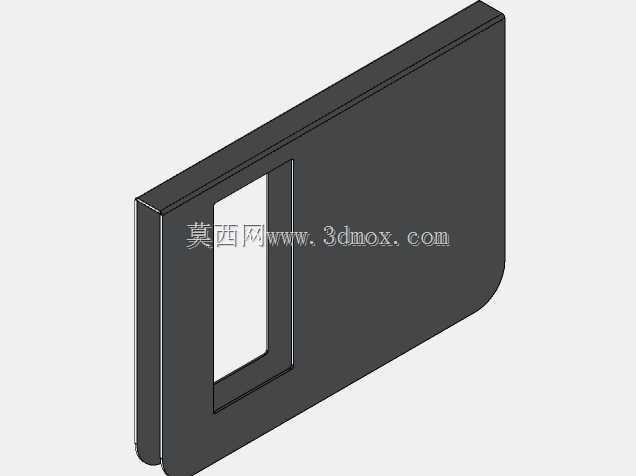

建模过程中首先还原了软盘的标准外形边界，严格遵循行业通用的3.5英寸软盘尺寸规范，整体外形为带切角的矩形硬质塑壳结构，主体外壳采用ABS工程塑料注塑成型的结构特征建模，还原了外壳上下盖的扣合边、表面细微的脱模斜度，以及塑壳表面的HD标识浮雕特征，对应1.44MB高密盘的介质属性。正面的金属挡片滑动结构是建模的重点细节，该部件为冷轧不锈钢冲压成型，平时依靠内置的微型扭簧遮挡盘片暴露窗口，插入软驱时会被机构自动拨开，让磁头接触内部的聚酯磁片完成读写，建模时还原了挡片的滑动行程、两侧与塑壳导轨的配合间隙，以及挡片表面的冲压纹理细节。

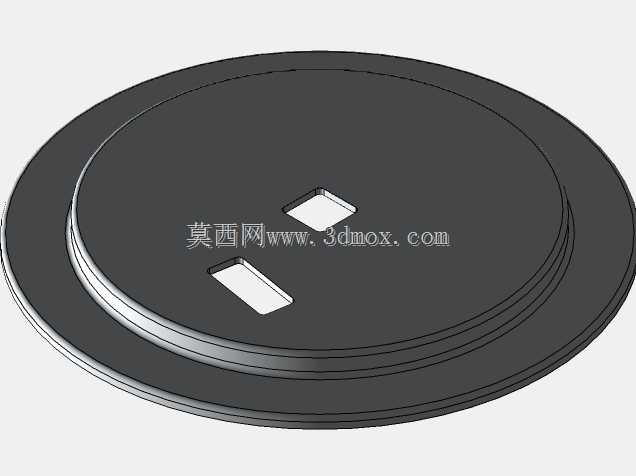

盘片中心的金属轮毂定位结构也做了完整还原，该部件为镀锌钢板冲压件，中心的方孔与软驱主轴的驱动销配合，带动内部磁片以恒定转速旋转，轮毂与塑壳的安装台阶、定位卡扣的配合尺寸都按照实物比例还原，保证虚拟装配时的干涉检查符合实际装配逻辑。塑壳右下角的写保护缺口结构也做了细节刻画，该位置的塑料滑块可上下拨动，遮挡或露出缺口时对应盘片的可写/写保护状态，是软盘防止数据误擦除的核心机械结构，建模时还原了滑块的卡扣定位手感对应的卡槽结构，以及滑块与外壳的配合公差。

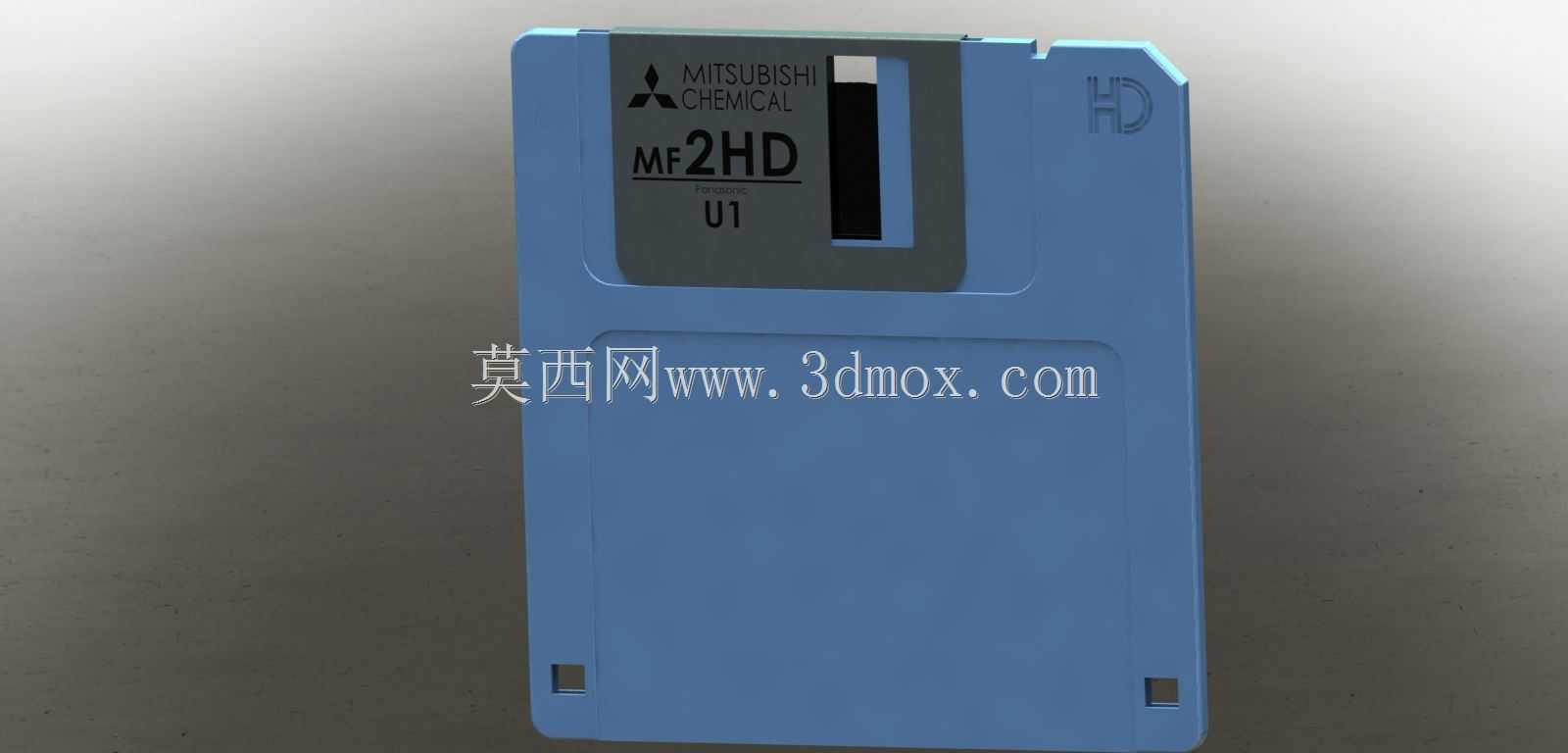

标签区域的结构做了微凹的沉台设计，还原了实物中粘贴纸质标签的位置特征，表面的细微磨砂纹理也通过材质分区做了区分，对应塑壳表面的咬花质感。盘体两侧的定位缺口、底部的读写窗口让位结构都按照实际软驱的配合尺寸建模，保证插入虚拟软驱模型时，各定位面的贴合度、挡片拨开机构的触发位置都与实际工况一致。内部的磁片、无纺布衬垫结构虽然在外壳装配后不可见，但建模时也做了简化的结构还原，衬垫的作用是在盘片旋转时清洁磁片表面、减少磁片与外壳的摩擦，磁片的环形涂布区域也对应实际的磁道分布范围做了分区标识。

从结构设计的角度看，软盘的整体结构充分考虑了便携性与磁片保护的平衡，硬质塑壳完全包裹柔性磁片，仅在读写位置设置可开合的金属挡片，在非使用状态下完全隔绝灰尘、指纹对磁面的污染，整体重量控制在20克左右，厚度仅3mm左右，可方便放入衬衣口袋或工装的工具袋中，在没有网络传输、大容量移动存储的年代，这种结构设计让小体积数据的跨设备传输成为可能。建模时所有的圆角、拔模角度都参考了注塑件的工艺要求，外壳边缘的R0.5圆角避免使用时的锐边割手，各卡扣的连接位置也符合注塑模具的分型逻辑，没有出现违背工艺可行性的结构特征。

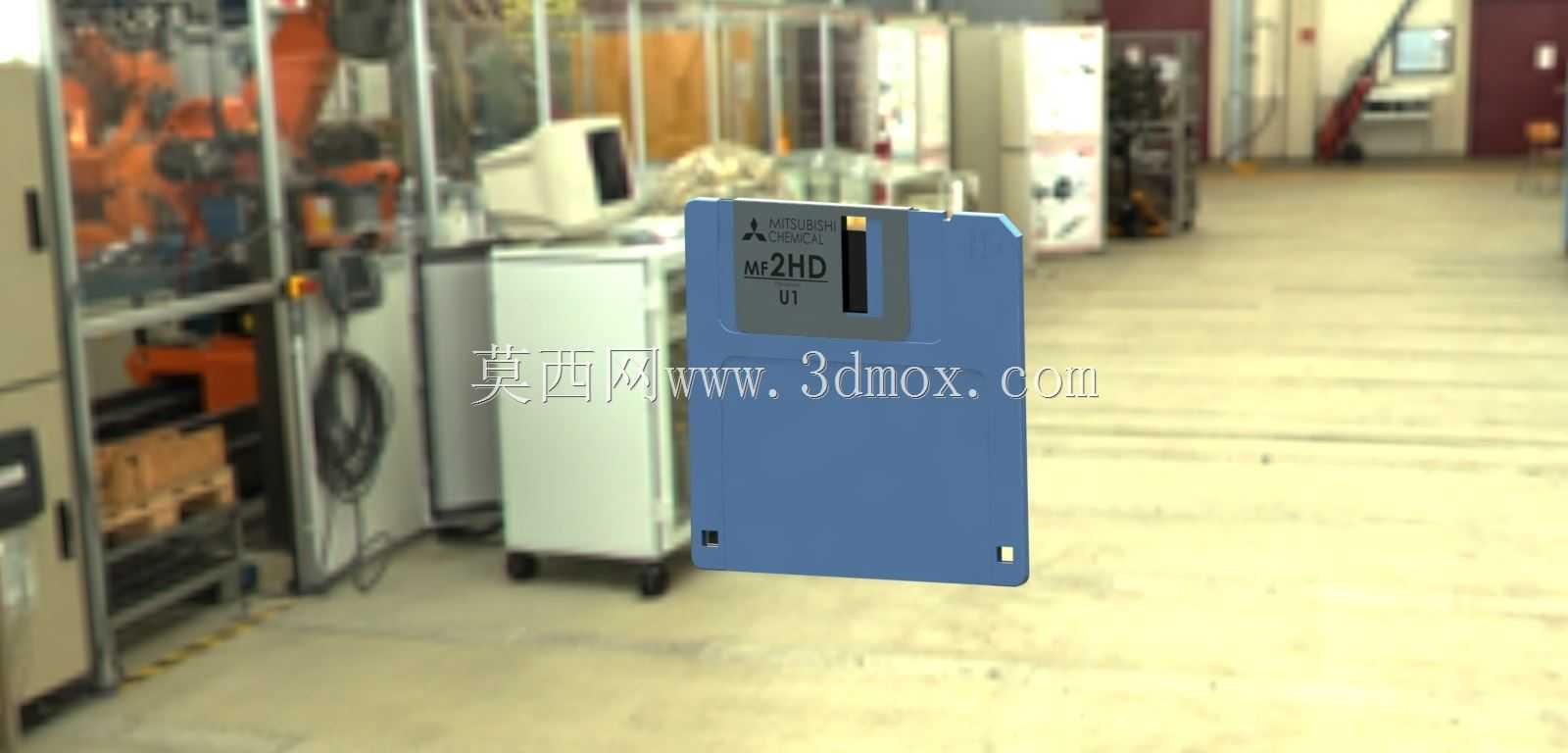

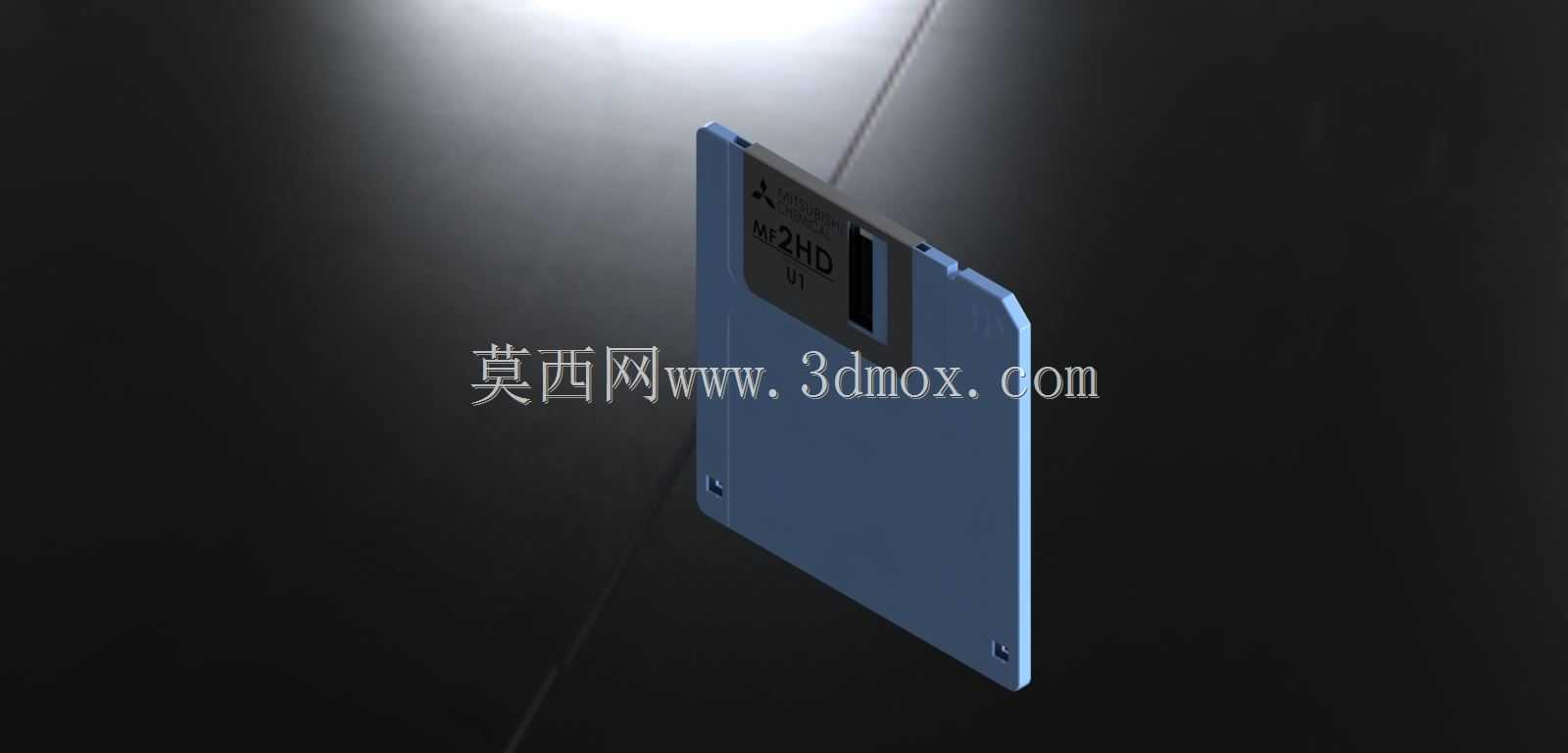

在工业场景的应用中，这类软盘曾是数控加工现场的“数据摆渡”核心载体，编程人员在办公室的计算机上完成G代码、M代码的编写后，将程序存入软盘，带到车间插入机床软驱即可完成程序加载，不少老操机人员都有过软盘受潮、磁道损坏导致程序读取出错，重新核对代码的经历，该模型的还原也能帮助年轻的结构设计、工控从业者了解早期工业数据传输的载体形态，理解移动存储介质的结构演化逻辑。建模时对各部件的材质做了明确区分，蓝色塑壳的哑光塑料质感、金属挡片的拉丝不锈钢质感、中心轮毂的镀锌钢板质感、标签区域的纸质质感都做了对应设置，可直接用于工业发展主题的演示动画、老旧工控设备的场景搭建、数码产品演化历程的展示素材。
