多槽梯形导向耐磨长条型材

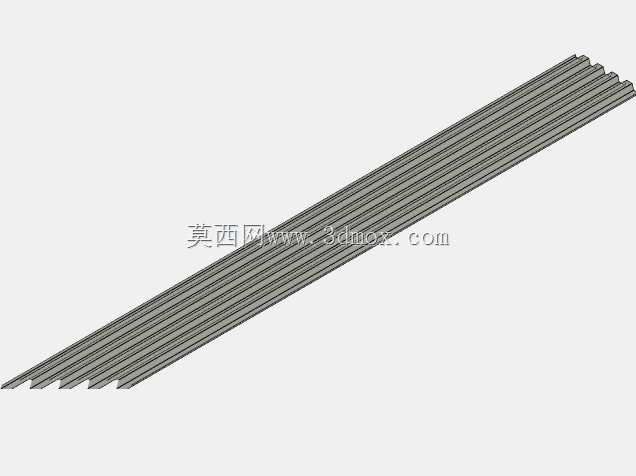

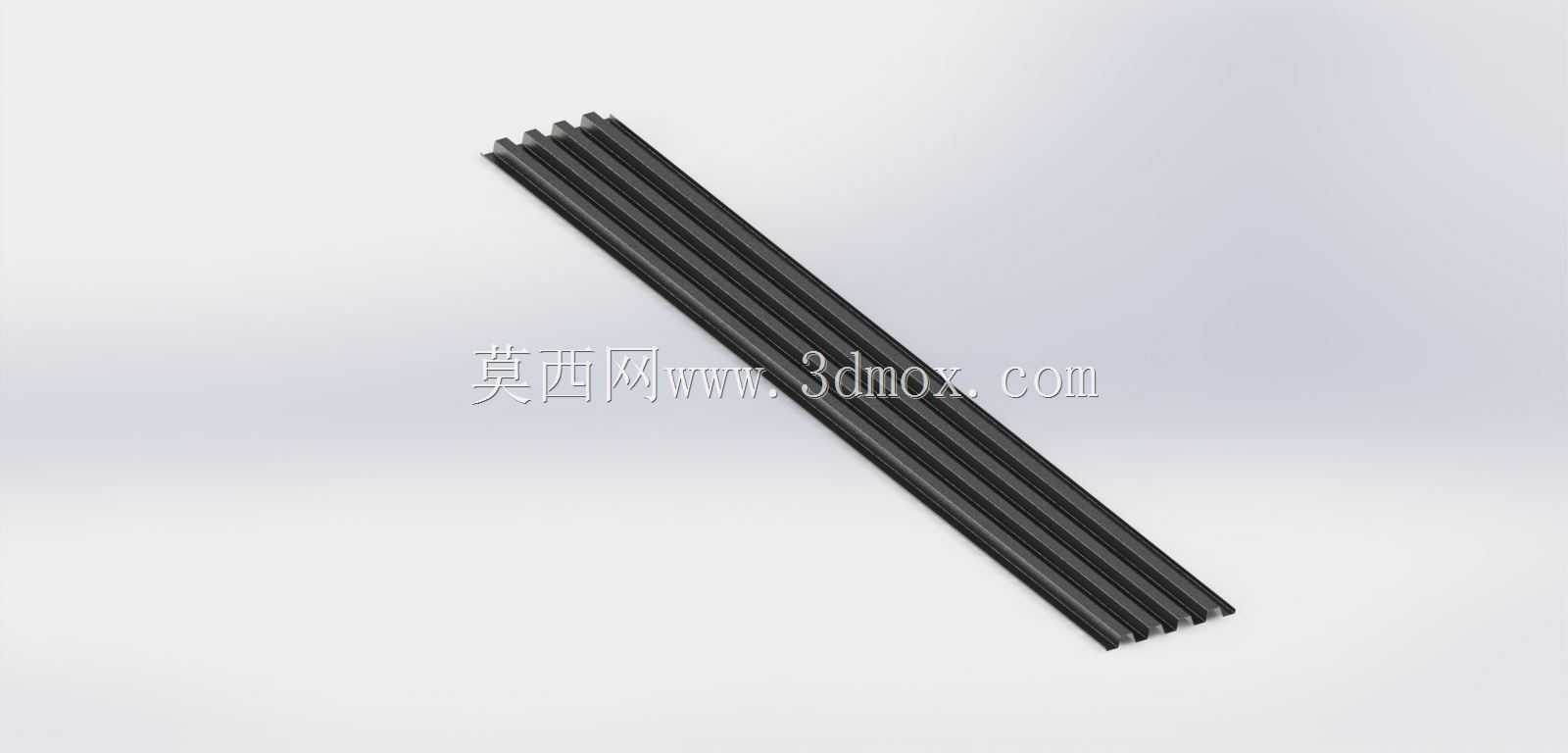

这类带平行凹槽的梯形长条构件，在轻工输送、自动化物料导向、设备防护限位场景里应用十分普遍，日常做设备改造时经常会碰到这类结构件的选型或自制需求。从结构上看，构件整体为长条形梯形截面，沿长度方向均匀排布多道平行的通长凹槽，槽型的设计一方面是为了降低构件整体重量，在保证结构刚性的前提下减少材料用量，另一方面凹槽可以作为导向槽配合对应规格的凸条使用，实现直线运动的导向限位，也可以在凹槽内嵌装密封条、耐磨衬条，拓展构件的使用场景。

做这类构件的三维设计时，首先要确认安装边界的尺寸约束，长度方向需要匹配安装工位的有效行程，两端要预留对应的安装固定位，通常是在构件两端加工沉头孔或者通孔，通过螺栓直接固定在设备机架的安装面上，安装面的平面度要求控制在合理范围内，避免构件安装后出现翘曲变形，影响导向精度。截面的梯形设计有其实际考量，相较于矩形截面，梯形的侧边带有一定斜度，一方面在装配时更容易导入对应的配合槽，减少装配对位的难度，另一方面在承受侧向载荷时，斜向的侧壁可以更好地分散应力，避免直角位置出现应力集中导致的构件开裂，尤其是在频繁受往复冲击载荷的工况下，梯形截面的抗疲劳性能要优于同截面积的矩形截面。

平行排布的通长凹槽，槽与槽之间的筋条厚度需要经过刚度校核，不能为了减重过度削减筋厚，否则在承受垂直于长度方向的载荷时，筋条容易出现挠曲变形，导致导向卡滞。槽的内壁粗糙度需要满足使用要求，如果是作为导向槽使用，槽壁需要做相应的耐磨处理，比如表面淬火或者嵌装耐磨尼龙衬条，降低长期往复摩擦带来的磨损量，延长构件的使用寿命。如果是作为走线槽或者减重槽使用，槽的边缘需要做倒角处理，避免划伤线缆或者装配人员的手部。

在实际设备应用中，这类构件常被用在流水线的侧边导向位置，对输送线上的工件进行侧向限位，防止工件在输送过程中偏移掉落；也可以作为小型滑动机构的导向导轨，配合对应的滑块实现短行程的直线往复运动，比如小型分拣设备的拨料机构导向、工装夹具的滑动导向；在一些防护结构上，这类梯形槽板还可以作为防护板的安装嵌条，将亚克力或者金属防护板插入凹槽内实现快速固定，不需要额外打胶或者用紧固件连接，拆装维护十分方便。

建模过程中需要注意几个细节，首先是长条形构件的拔模角度，如果是采用挤出成型工艺生产，沿挤出方向不需要额外拔模，但如果是采用机加工或者注塑工艺，非挤出方向的侧壁需要预留合理的拔模斜度，方便脱模或者加工退刀。其次是凹槽的圆角处理，所有槽的内角位置都要添加合适的工艺圆角，避免加工时出现应力集中，也能减少热处理过程中的开裂风险。构件两端的安装孔位需要和配套的机架安装孔位做同轴度校验，孔位的公差要根据装配要求设定，间隙配合的孔位可以适当放大公差，降低加工难度，定位要求高的孔位则需要严格控制位置度公差，保证装配精度。

另外在选型适配的时候，要根据实际工况的载荷大小选择对应的材质，常规无特殊耐磨要求的场景可以选用普通碳钢做表面喷塑处理，成本较低且能满足基础的防护需求；有耐磨要求的导向场景可以选用合金钢做表面淬火处理，或者选用铝合金型材做硬质阳极氧化，在降低自重的同时提升表面耐磨性能；有耐腐蚀要求的场景则可以选用不锈钢或者工程塑料材质，适配食品加工、化工生产等有特殊环境要求的工位。安装时要注意构件的直线度调校，尤其是长度超过一米的长构件，安装后需要用百分表校验沿长度方向的直线度误差，误差过大时需要通过调整安装垫片进行校正，避免后续运动部件出现卡滞、磨损不均的问题。
