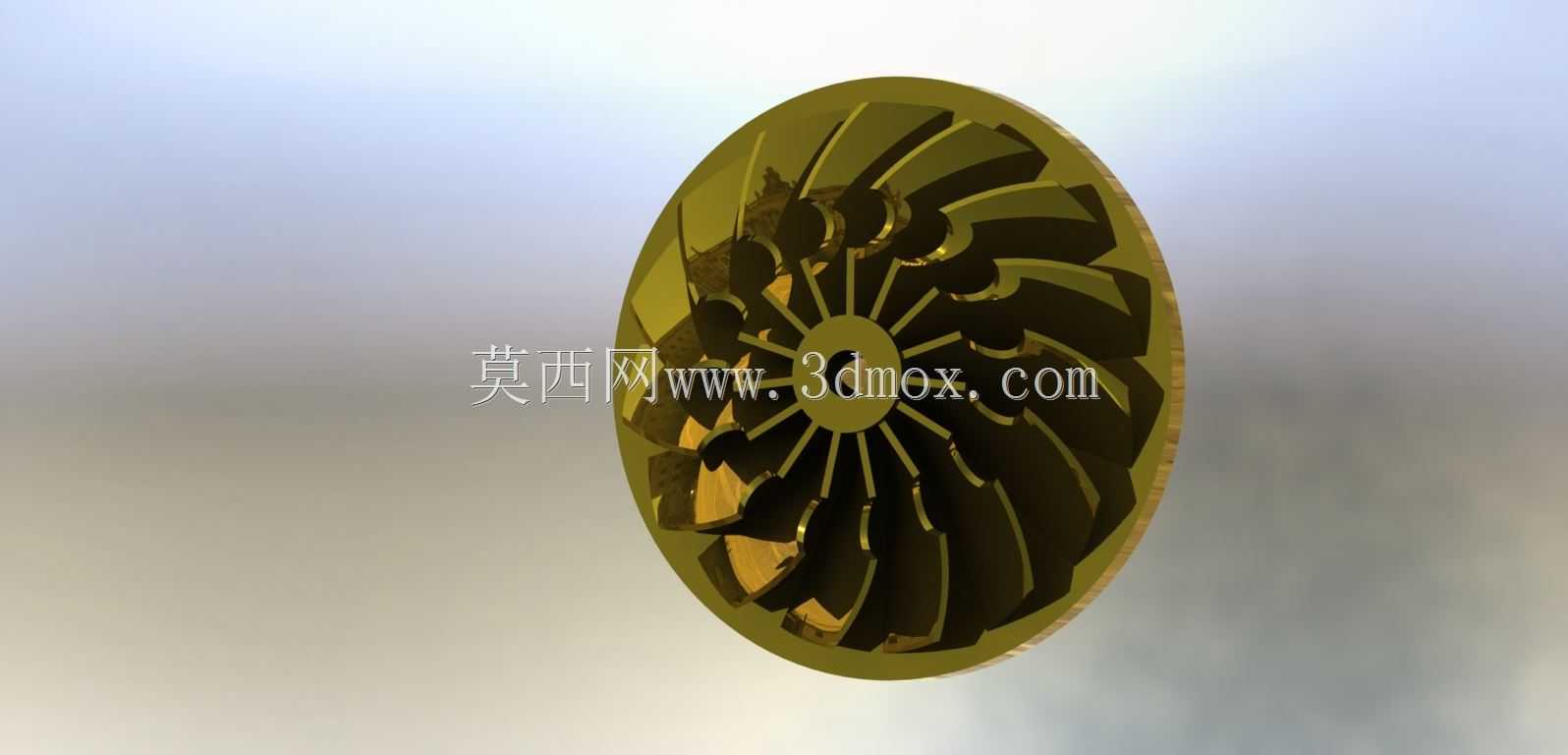

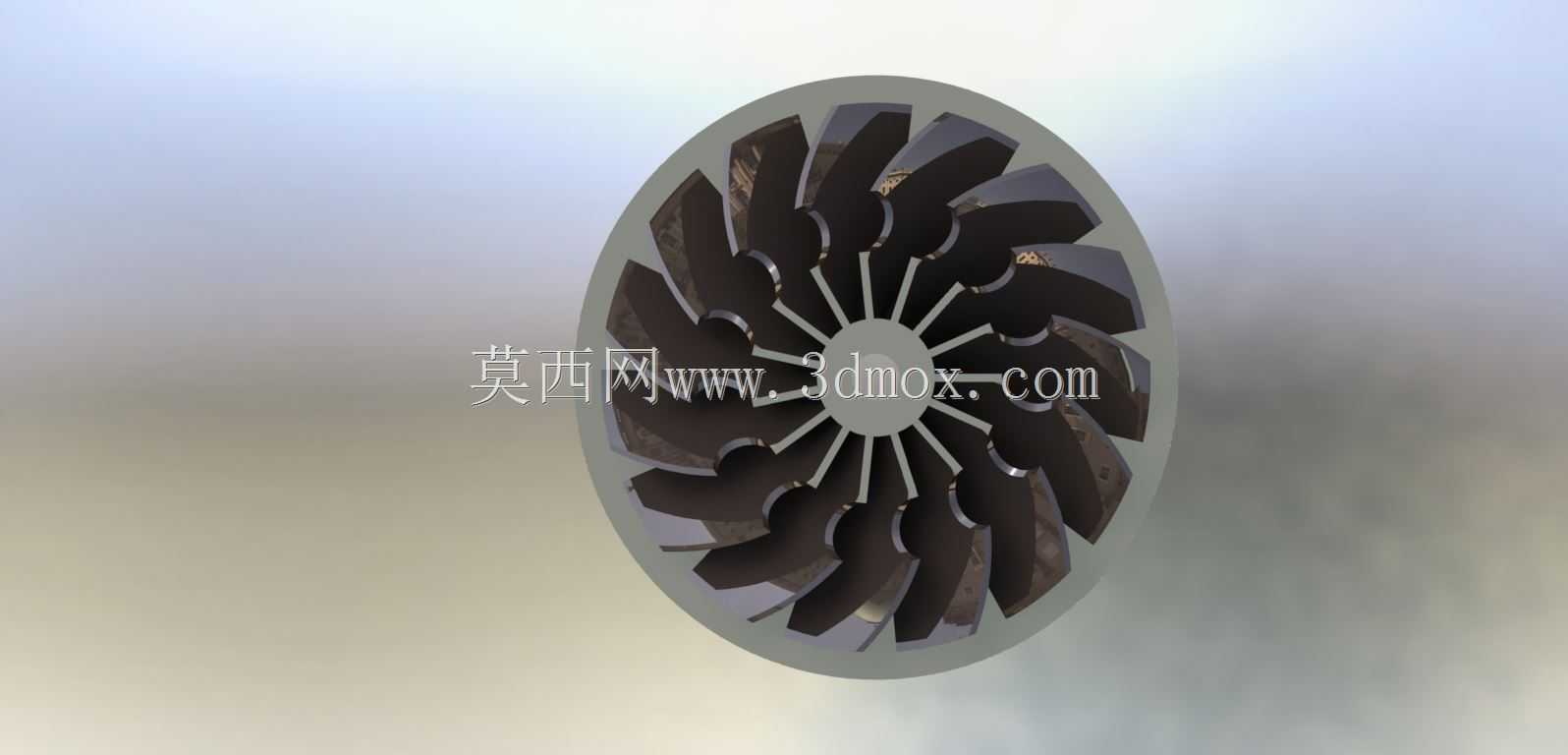

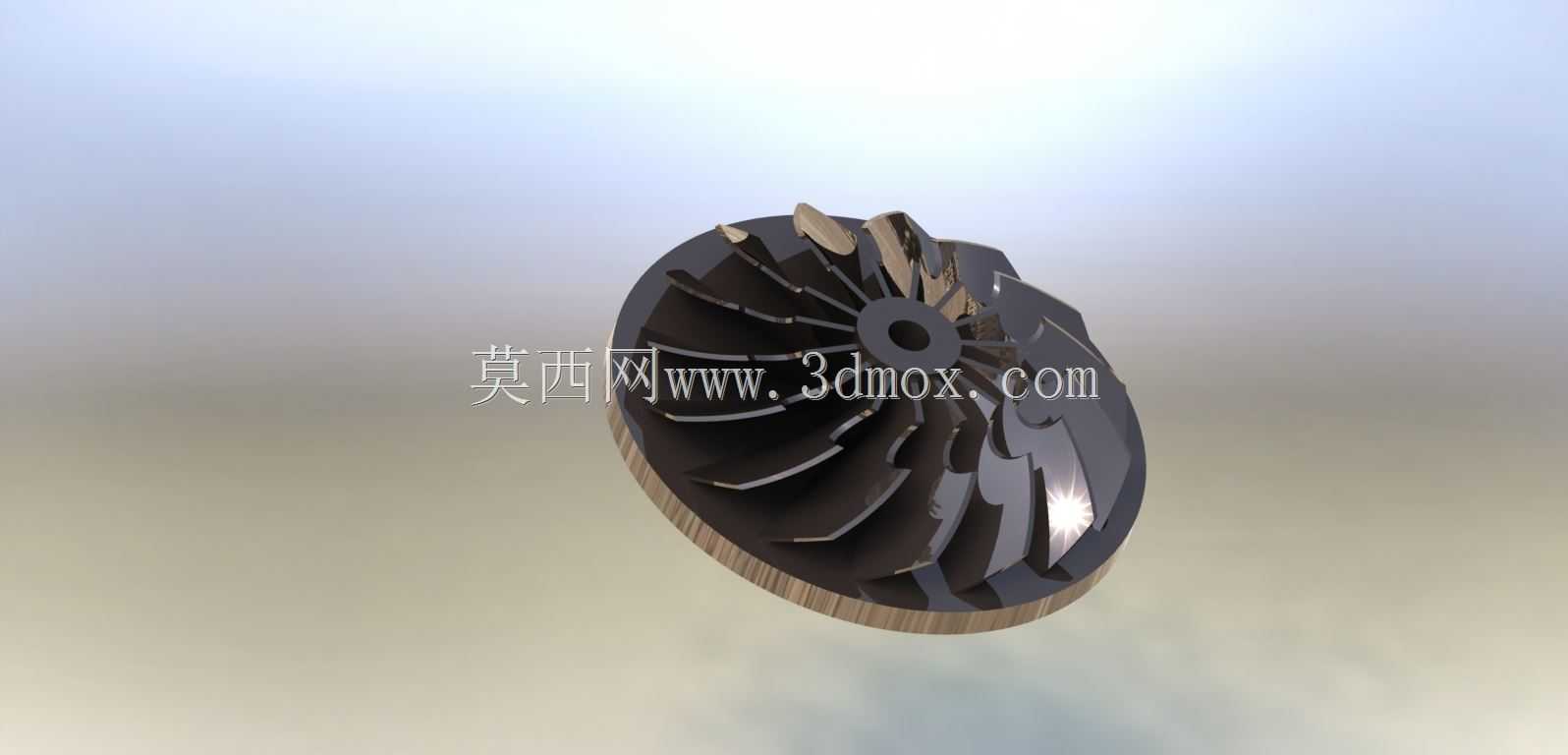

径流式涡轮转子结构三维设计

在中小功率透平机械、车用涡轮增压器、微型燃气轮机以及小型航空辅助动力单元的核心部件选型中，径流式涡轮转子始终是决定整机能量转换效率的核心构件，这类部件的气动外形与结构强度直接决定了整套动力系统的输出稳定性与工况适应范围。从实际工程应用场景来看，这类转子多适配于废气能量回收场景，在内燃机配套领域，它承接发动机排出的高温高压废气，将废气的压力能与热能转化为旋转机械能，同轴驱动压气机叶轮完成进气压缩，以此提升发动机的充气效率，实现小排量机型的动力输出提升与燃油经济性优化；在分布式能源领域的微型燃气轮机中，这类转子同样承担核心做功功能，带动发电机转子完成电能输出，适配偏远区域独立供电、冷热电联供系统的动力需求。

从功能特性来看，该转子采用径流-轴流混合流道设计，气流从转子轮缘位置径向流入叶轮流道，在流道内完成能量转换后沿轴向流出，这种流道设计在小流量工况下的能量转换效率显著高于轴流式涡轮，更适配中小流量、高膨胀比的工作场景。叶轮的叶片采用三元扭曲造型，叶型从轮缘到轮盖的型线连续变化，能够适配气流在流道内的转向过程，减少气流在叶道内的分离损失，降低二次流带来的能量损耗；叶片前缘做了小圆角钝化处理，能够降低高温废气中夹杂的微小颗粒对叶片前缘的冲蚀磨损，提升部件在含尘工况下的使用寿命。轮盘部分采用等强度锥面造型，从轮缘到中心轮毂位置的厚度逐步增加，既能够平衡高速旋转下的离心应力分布，避免轮盘局部应力集中导致的结构失效，又能尽可能控制转子整体重量，降低转动惯量，提升涡轮的动态响应速度，这一特性在车用涡轮增压器场景下尤为重要，更低的转动惯量意味着发动机变工况时涡轮能够更快达到目标转速，减少涡轮迟滞对整车动力响应的影响。

在结构设计思路上，建模过程中首先要完成气动参数的匹配核算，确定叶轮的进出口直径、叶片数、流道扩张角这些核心气动参数，再基于气动计算得到的叶型数据完成三维实体建模，建模时需要重点关注叶片与轮盘的过渡圆角设计，这个位置是应力集中的高发区域，圆角半径需要结合离心应力计算结果反复迭代，既要避免圆角过小导致的应力集中系数过高，也要避免圆角过大侵占流道面积影响气动效率。轮毂中心的安装孔采用带定位台阶的通孔设计，安装时能够与轴肩配合实现轴向定位，孔内可加工键槽或者采用过盈配合的方式与转轴连接，传递旋转扭矩；轮盘背面设计有密封环安装槽，可配套迷宫密封件，减少涡轮端的高压气体向轴承腔泄漏，提升整机的容积效率。

从安装边界与尺寸配合来看，这类转子的轮缘外径通常根据配套的涡轮箱流道尺寸匹配设计，安装时转子与涡轮箱之间需要保留均匀的径向间隙，间隙值通常控制在轮缘直径的千分之三到千分之五之间，间隙过大会导致叶顶泄漏损失增加，降低涡轮效率，间隙过小则会在热态工况下因为转子与壳体的热膨胀量差异出现碰磨故障，损坏叶片与壳体。转子的轴向安装尺寸需要与转轴的轴向定位尺寸严格匹配，确保叶轮出口与扩压器、排气壳的流道对齐，避免流道错位带来的气流损失。转子的动平衡等级需要达到G2.5以上，建模时就需要考虑去重结构的预留位置，通常在轮盘背面或者轮缘端面预留去重区域，方便后续动平衡工序去除不平衡量，避免高速旋转时出现过大振动，损坏轴承与密封件。在实际建模过程中，还需要考虑材料的高温性能匹配，这类转子通常采用高温合金铸造或者锻造加工，建模时的圆角、壁厚设计需要符合铸造或者锻造的工艺要求，避免出现壁厚突变、锐角结构导致的铸造缺陷或者锻造裂纹，确保设计完成的三维模型能够直接对接后续的工艺加工流程，不需要做过多的结构调整。
