眼型起重吊钩铸造结构三维设计

在起重作业、物料吊运、工业吊装场景中，吊钩是直接承载被吊物载荷的核心受力构件，本次设计的眼型吊钩适配常规轻中型起重作业需求，可配合卸扣、钢丝绳索具、吊装带等配件完成各类物料的起吊转运，广泛应用于车间行吊、小型起重设备、物流吊装工位、船舶系固等场景，作为末端执行承载件，其结构可靠性直接决定吊装作业的安全系数。

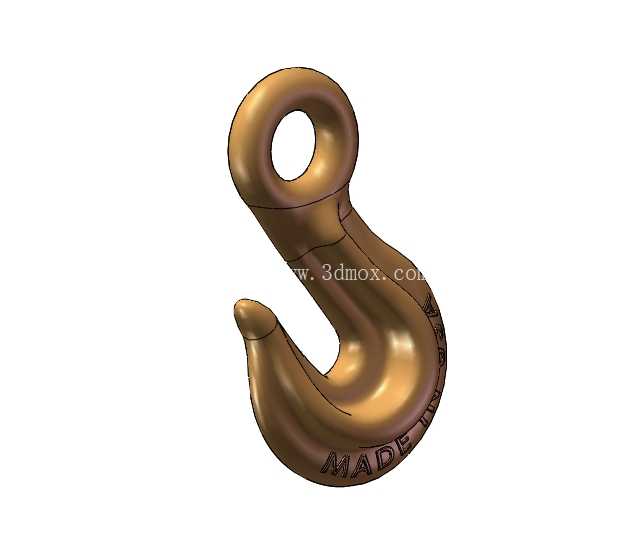

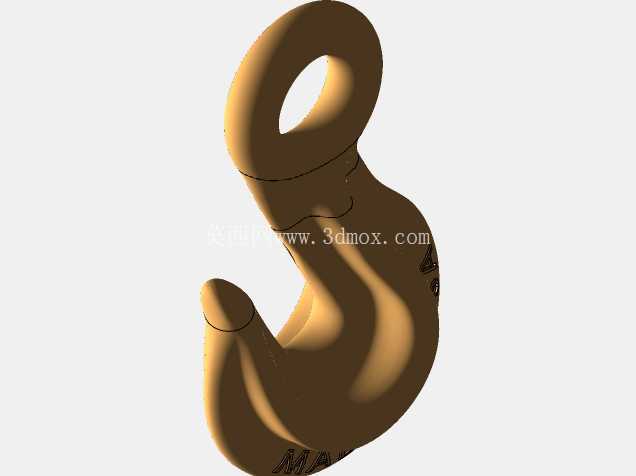

从结构设计逻辑来看，该吊钩采用整体式铸造构型，顶部为封闭环形吊眼结构，该结构的设计核心是保证与上部连接件的铰接自由度，同时避免应力集中导致的断裂风险，吊眼的内孔尺寸经过匹配校核，可适配常规规格的卸扣横销或吊环螺栓，安装时无需额外加工适配结构，直接穿入连接销即可完成装配，吊眼与钩身的过渡段采用大圆弧平滑过渡，完全规避直角突变结构，从几何层面降低应力集中系数，避免交变载荷下的疲劳裂纹萌生。钩身部分采用渐变截面设计，从吊眼过渡段开始向钩尖方向逐步调整截面厚度，在钩身承载最大的弯曲受力段截面厚度达到峰值，向钩尖方向逐步收窄，在保证结构强度的前提下尽可能降低构件自重，减少无效载荷占比。钩尖部分设置有防脱结构的安装位，可配套加装弹簧式防脱卡板，避免吊装过程中索具从钩口滑出引发安全事故，钩身侧面预留的标识区域可模压承载吨位、材质标识等信息，方便现场作业人员快速识别载荷上限。

从安装边界来看，该吊钩顶部吊眼的中心轴线与钩身的承载中心线处于同一平面，安装后不会产生附加的偏转载荷，吊眼内孔的直径尺寸匹配常规M20-M30规格的连接销，可直接适配市面上多数标准卸扣、旋转吊环等连接配件，无需定制转接件。钩身的开口尺寸经过优化，可容纳两根直径16mm的钢丝绳索具或单根5吨级扁平吊装带的套环，满足常规吊装作业的索具挂载需求，钩尖的上扬角度经过反复校核，在挂载索具后即使防脱卡板意外失效，索具也不会在无外力扰动的情况下从钩口滑脱，同时不会因为角度过大导致索具摘挂操作困难。

从铸造工艺适配性来看，整个吊钩的结构采用均匀壁厚设计，不存在局部过厚的热节区域，铸造时可实现顺序凝固，减少缩孔、缩松等铸造缺陷的产生概率，所有棱边均设置有铸造圆角，既可以降低铸造时的砂型尖角破损风险，也可以避免热处理过程中出现应力集中导致的开裂，钩身的外表面采用平滑曲面设计，不存在深槽、窄缝等难以清砂的结构，可有效降低后续清整工序的加工量，铸造成型后仅需对吊眼内孔、钩尖承载面进行少量机加工即可达到使用精度要求，无需复杂的五轴加工工序，适配规模化批量生产的工艺需求。

从受力特性来看，该吊钩的危险截面位于钩身弯曲段的内侧，设计时通过有限元仿真对该区域的应力分布进行了校核，在额定载荷下该区域的最大应力低于材质屈服强度的60%，预留了足够的安全裕度，可承受一定的冲击载荷与交变载荷，适配起重作业中频繁启停、载荷波动的实际工况。同时整个吊钩的重心位于吊眼中心的正下方，起吊时吊钩可自动保持竖直状态，不会出现偏斜扭转的情况，保证起吊过程中载荷平稳，减少被吊物的晃动幅度。在实际使用中，该吊钩可根据需求搭配不同的表面处理工艺，如镀锌、喷塑等，适配户外、潮湿、腐蚀等不同作业环境的使用需求，延长构件的使用寿命。
