机械传动用转向节接头结构设计

在各类需要实现动力转向、角度传动的机械结构中，转向节接头是承担力传递与角度补偿的核心连接部件，常见于车辆转向系统、自动化生产线传动连杆、工业机械臂关节连接、自行车传动组件等场景，其核心作用是在两个存在相对角度偏移的传动部件之间，实现稳定的扭矩传递，同时允许连接端在一定角度范围内做摆动调整，避免刚性连接在工况波动时出现应力集中断裂的问题。

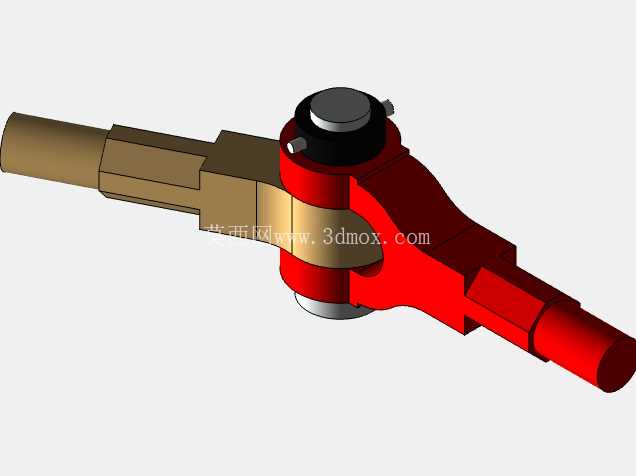

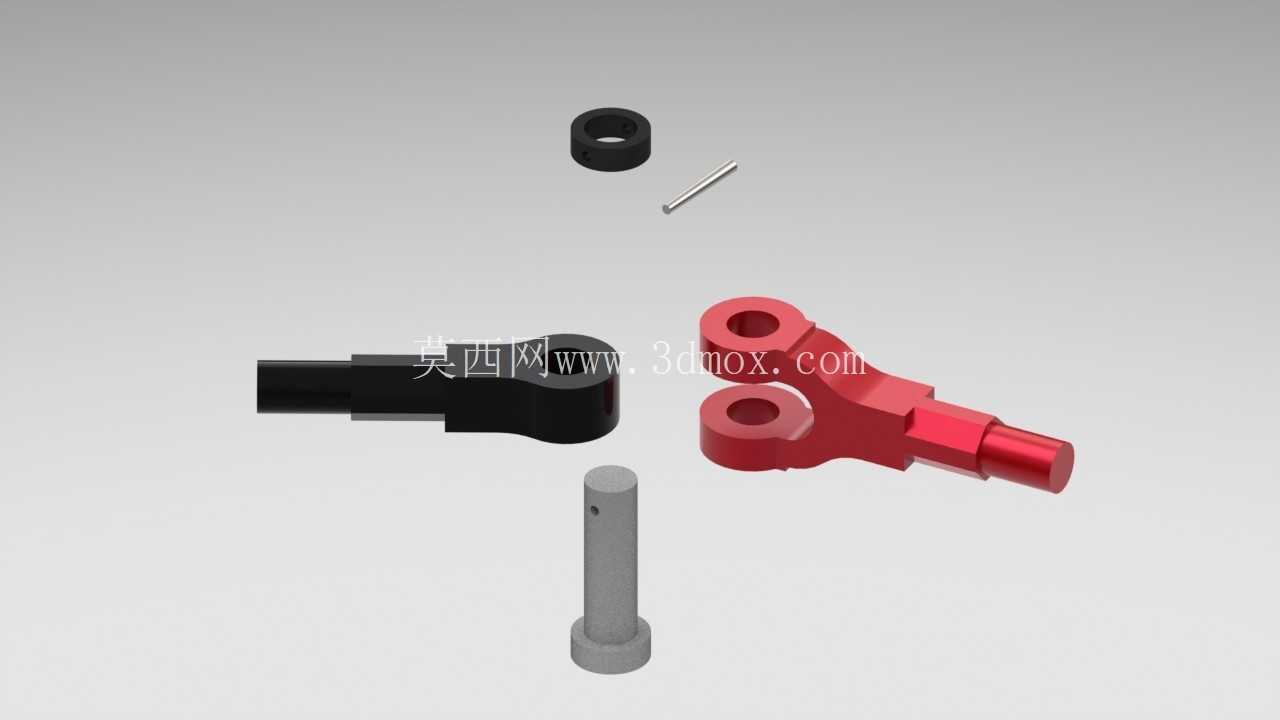

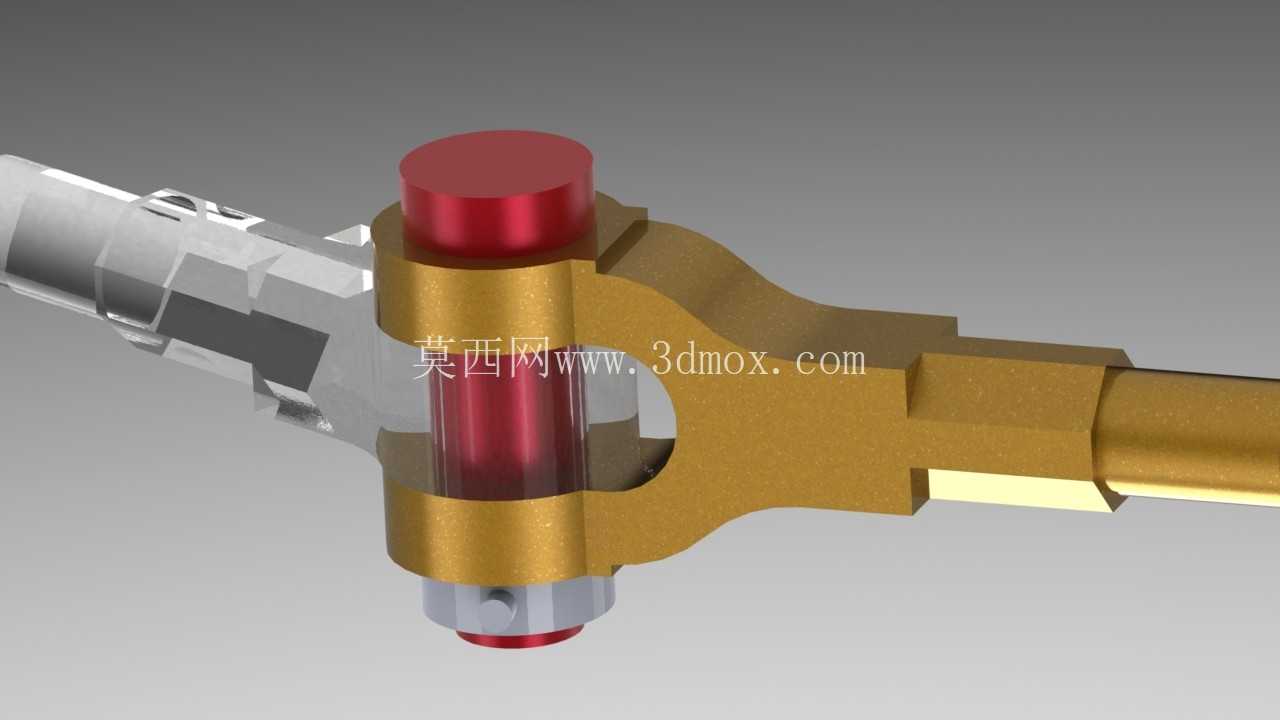

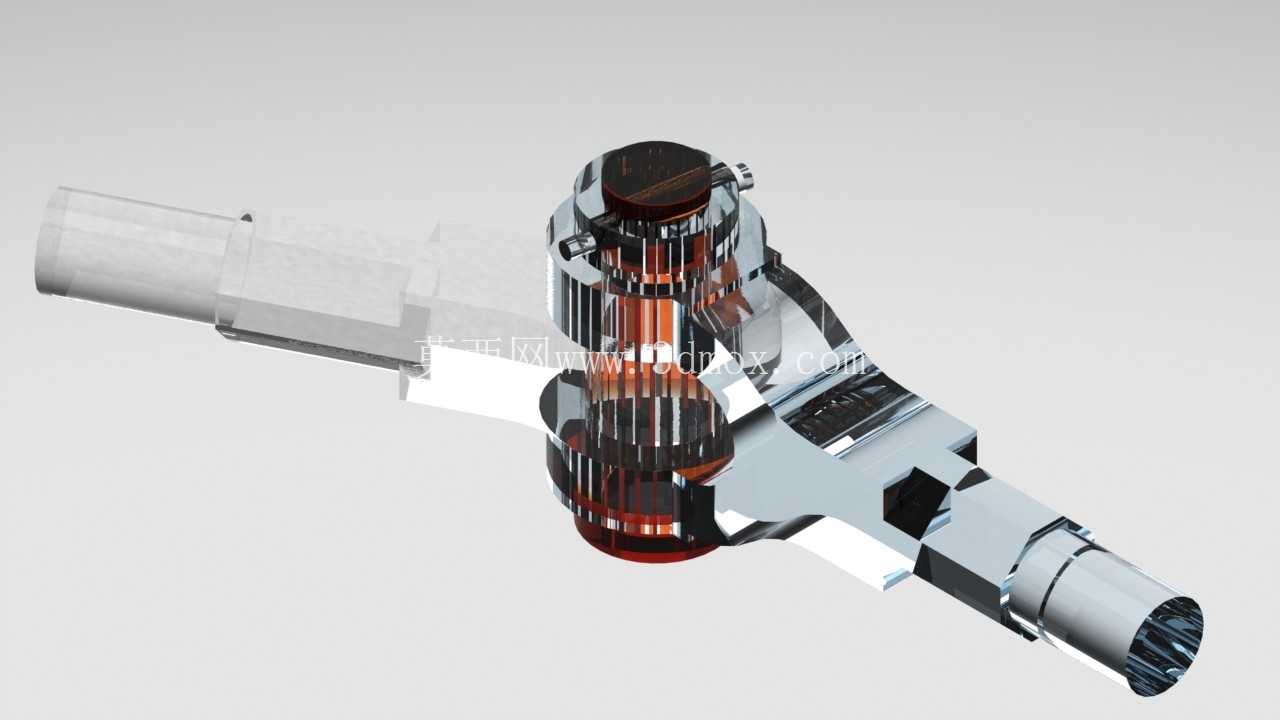

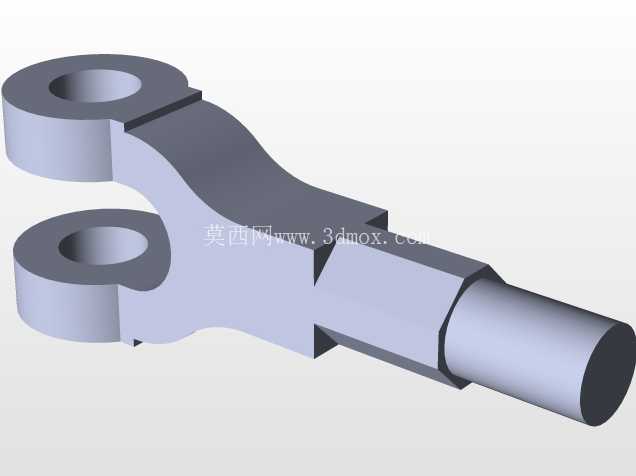

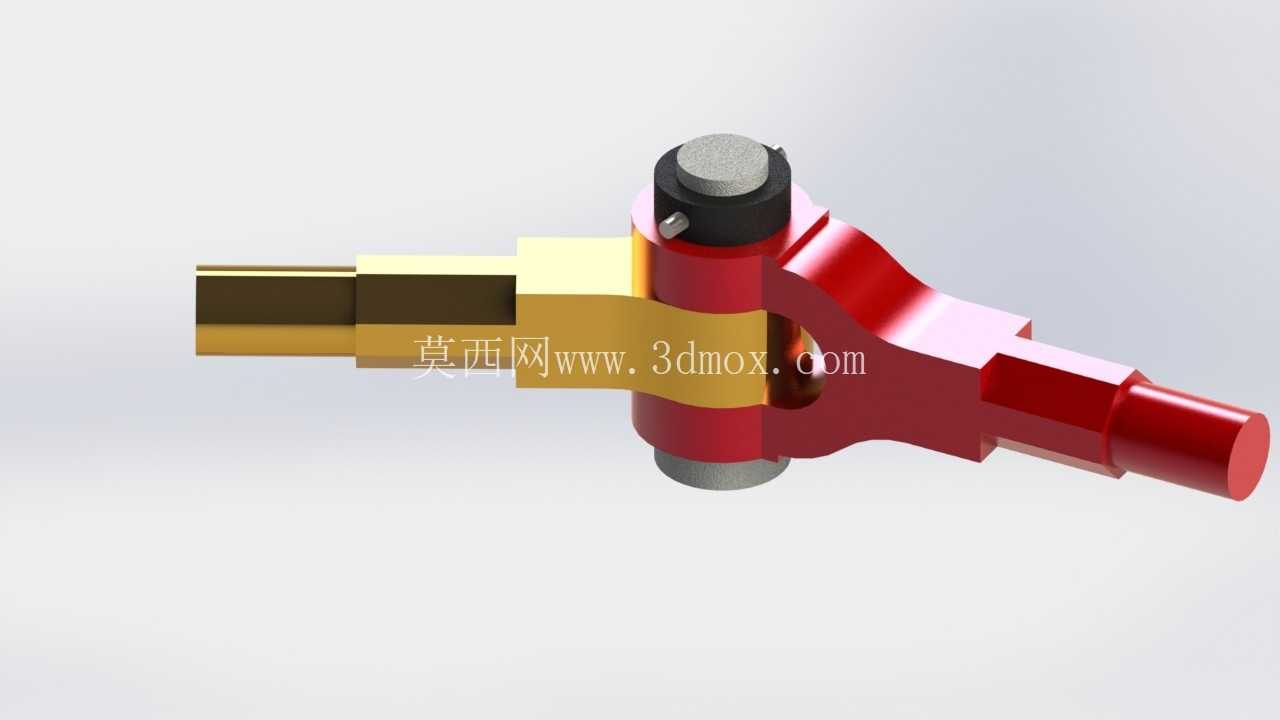

从实际使用场景来看，这类接头需要同时承受径向载荷、轴向拉压载荷以及交变扭矩，因此在结构设计上采用了分体铰接的核心思路：主体部分设置带贯通销孔的铰接座，配套的销轴穿过铰接座与对接端的连接孔，将两个独立的传动段组合为一个整体，销轴两端设置限位结构防止工作过程中销轴窜动脱出，铰接配合面预留合理的间隙，既保证转动灵活无卡滞，又避免间隙过大导致传动过程中出现冲击异响。对接端分别设置不同的连接结构，一端为适配轴孔配合的圆柱段，可插入对应传动部件的安装孔内通过键或顶丝实现周向固定，另一端为带定位面的连接段，可与外部连杆或传动臂贴合后通过紧固件锁紧，适配不同安装场景的连接需求。

外形尺寸设计上，铰接座部分的外径根据额定传递扭矩的大小做匹配设计，销轴直径按照剪切强度校核公式计算取值，保证在1.5倍额定载荷下不会出现剪切断裂；整体轴向长度根据安装空间的边界做约束，两端连接段的长度预留足够的配合深度，避免插入深度不足导致连接松动。安装边界方面，需要预留铰接摆动的空间，即接头摆动角度范围内不能与周边其他结构件发生干涉，通常设计阶段会按照最大摆动角度15度做干涉检查，确保在极限摆动位置时，接头外壁与周边部件的最小间隙不小于2mm，防止工作过程中出现摩擦磨损。

设计过程中首先要明确接头的额定工作载荷、最大允许摆动角度、两端连接的配合尺寸要求，在此基础上先确定铰接核心的销轴直径与铰接座跨度：销轴直径过小会导致剪切强度不足，跨度过大会导致铰接部位的刚性下降，传动过程中出现晃动。主体结构的材质通常选用中碳钢经调质处理，销轴部分选用合金钢经淬火处理提升表面耐磨性，铰接配合面的表面粗糙度控制在Ra1.6以内，降低转动过程中的摩擦阻力，减少长期使用后的磨损量。外观上不同功能段做差异化的表面处理，铰接座部分做氧化处理提升防锈能力，连接轴段做磨削加工保证配合精度，销轴外露端做倒角处理方便安装时的导入，避免装配过程中刮伤配合孔的内壁。

在实际装配环节，销轴装入铰接孔后需要在端部加装限位挡圈或者铆边处理，防止设备运行过程中因振动导致销轴轴向窜出，铰接配合面可涂抹少量润滑脂降低初期磨合的磨损，两端连接部位装配时需要保证配合面贴合紧密，锁紧紧固件按照规定扭矩拧紧，避免传动过程中出现松动。这类接头相比刚性联轴器的优势在于可以补偿两端连接部件的安装角度误差，降低对安装同轴度的要求，同时在传动过程中可以吸收部分冲击载荷，保护上下游的传动部件不会因为瞬间过载出现损坏，在中小扭矩的传动场景中有着非常广泛的应用。
