工业设备用包胶静音滚轮结构设计

这款滚轮的设计初衷，是为了解决轻型工业输送设备、移动工装台架、小型仓储周转车在车间环氧地坪、PVC地坪上行走时的噪音与地面损伤问题，区别于传统全金属滚轮易刮花地面、行走噪音大的缺陷，外层采用高弹性耐磨橡胶材质，邵氏硬度控制在65A-70A区间，既保证足够的承重能力，又能在经过地坪接缝、细小杂物时通过橡胶层的形变吸收冲击，避免硬接触产生的异响，同时不会在地坪表面留下压痕或刮痕，适配电子组装车间、洁净生产区对地面防护与噪音控制有要求的场景。

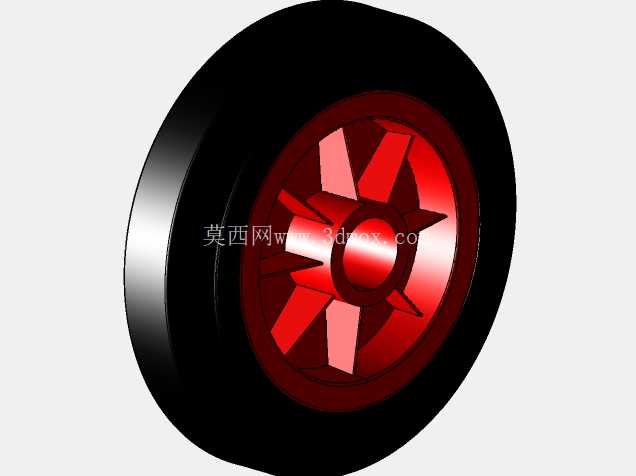

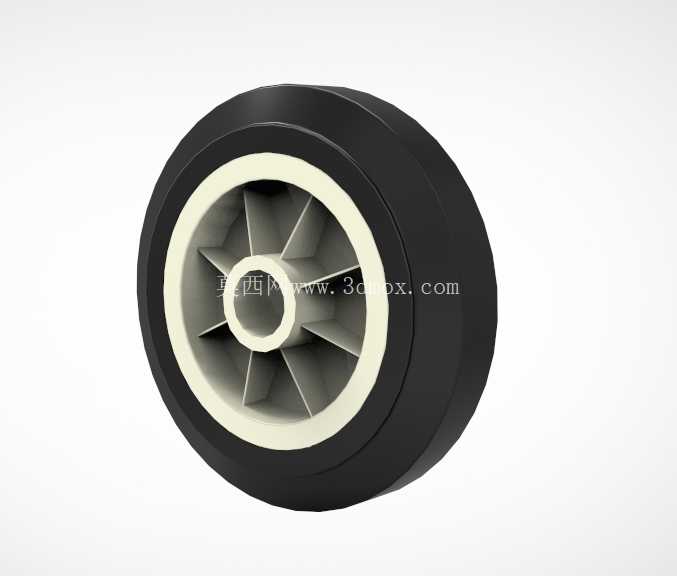

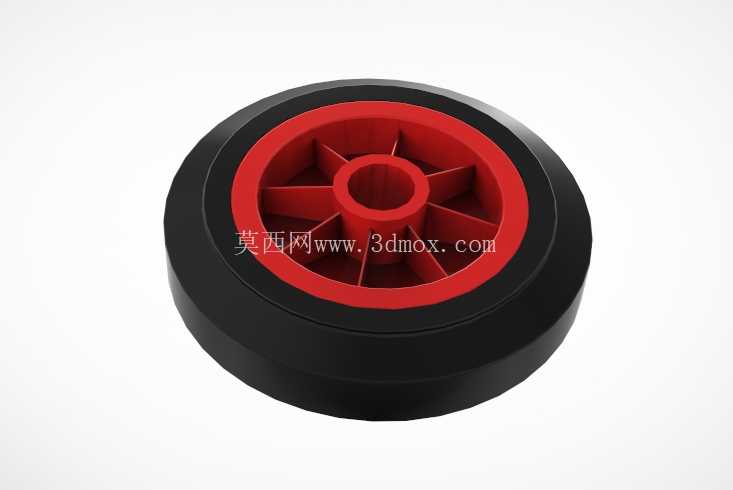

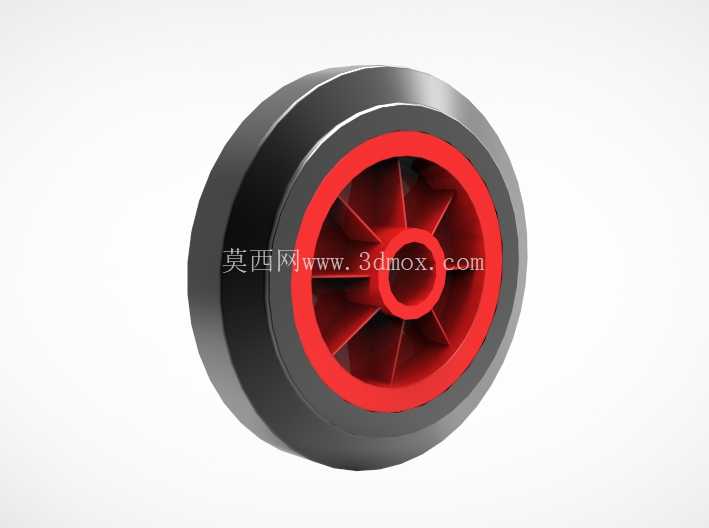

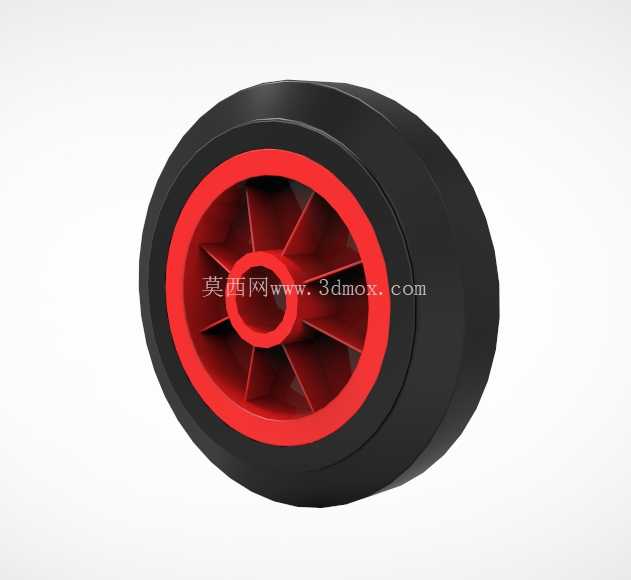

从结构设计来看，轮毂采用放射状加强筋布局，中心设置金属嵌件作为轴承安装位，避免塑料轮毂直接与转轴配合产生的磨损问题，放射筋从中心轴承座均匀延伸至轮缘内侧，共设置8条主加强筋，筋条厚度从中心向轮缘逐步递减，既保证轮毂整体的抗扭、抗径向载荷能力，又能控制整体重量，减少转动惯量，让滚轮启动与停转更平顺，不会因为惯性过大导致设备移位时出现溜动问题。轮缘位置设置环形卡槽，外层橡胶通过注塑包胶工艺与轮毂紧密结合，卡槽内设计有周向防滑凸点，避免滚轮在长时间承重转动后，橡胶层与轮毂之间出现相对滑动、脱层的问题，相比胶粘固定的结构，包胶卡槽的连接方式耐温范围更广，在-10℃到60℃的车间环境下都能保持连接可靠性，不会因为温度变化导致胶层脱落。

安装边界方面，这款滚轮的中心安装孔适配标准6201深沟球轴承，安装轴径为12mm，轮体总宽度为38mm，外径为100mm，单轮额定静载荷可达80kg，适配的支架安装高度为125mm，在选型时需要注意，安装支架的转向中心与滚轮中心的偏心距要控制在22mm以内，避免转向时出现卡滞、回位不畅的问题。滚轮的橡胶外圆面设计有1°的拔模斜度，在注塑生产时便于脱模，同时外圆面做了细微的磨砂纹理处理，相比光面橡胶轮，磨砂面在干燥地面的抓地力更好，不会因为地面有少量粉尘就出现打滑问题，同时纹理不易卡嵌细小铁屑、杂物，日常维护时只需用干布擦拭即可清理表面附着的污物。

在实际应用场景中，这类滚轮除了用于移动工装架，还可以作为轻型皮带输送机的从动轮使用，此时需要注意中心轴承的润滑周期，在每月一次的设备点检时补充锂基脂，避免轴承干磨导致转动卡滞、滚轮偏磨的问题。如果用于手动周转车，建议搭配带刹车功能的支架，刹车块直接作用于轮毂的金属内缘，相比刹橡胶面的结构，刹车磨损更小，制动可靠性更高，不会因为橡胶面磨损导致刹车力下降。设计时还考虑了滚轮的动平衡性能，轮毂的放射筋为均匀对称布局，包胶时采用圆周注胶工艺，保证橡胶层厚度周向误差控制在0.2mm以内，在最高1m/s的行走速度下不会出现明显的跳动，避免设备移动时产生颠簸，放置在台车上的精密加工零件不会因为滚轮跳动出现移位、磕碰的问题。

从建模逻辑来看，绘制这款滚轮时首先要确定中心轴承位的尺寸公差，轴承安装孔采用H7公差，保证轴承压装时的过盈量在合理区间，不会因为过盈量太大导致轴承内圈变形、转动卡滞，也不会因为过盈量太小导致轴承跑内圈。加强筋的绘制要注意拔模方向与轮毂主体一致，避免出现倒扣结构导致模具无法正常脱模，轮缘的包胶卡槽深度设计为2mm，凸点高度0.5mm，既保证足够的拉拔力防止胶层脱落，又不会因为卡槽过深导致轮毂局部壁厚不足、出现注塑缩痕。橡胶层的厚度设计为8mm，这个厚度是经过承重测试与形变测试确定的，厚度过薄会导致缓冲性能不足，行走时噪音大，厚度过厚则会导致滚轮在承重时形变量过大，转动阻力增加，推动设备时更费力，同时长期大形变下橡胶层更容易出现疲劳开裂，缩短使用寿命。
