手动三爪轴承拆卸拉拔工具结构设计

项目分类:通用五金配件 发布时间:2026-05-21 ID:1149933
  • 手动三爪轴承拆卸拉拔工具结构设计
  • 手动三爪轴承拆卸拉拔工具结构设计
  • 手动三爪轴承拆卸拉拔工具结构设计
  • 手动三爪轴承拆卸拉拔工具结构设计
  • 手动三爪轴承拆卸拉拔工具结构设计
  • 手动三爪轴承拆卸拉拔工具结构设计
  • 手动三爪轴承拆卸拉拔工具结构设计
  • 手动三爪轴承拆卸拉拔工具结构设计
  • 手动三爪轴承拆卸拉拔工具结构设计
  • 手动三爪轴承拆卸拉拔工具结构设计
  • 手动三爪轴承拆卸拉拔工具结构设计
  • 手动三爪轴承拆卸拉拔工具结构设计
  • 手动三爪轴承拆卸拉拔工具结构设计
  • 手动三爪轴承拆卸拉拔工具结构设计
  • 手动三爪轴承拆卸拉拔工具结构设计

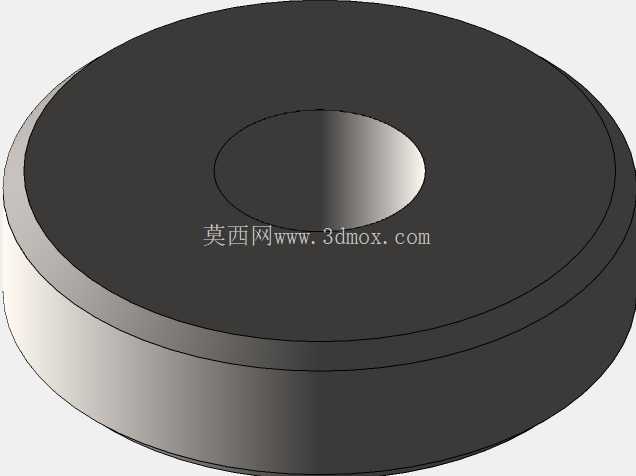

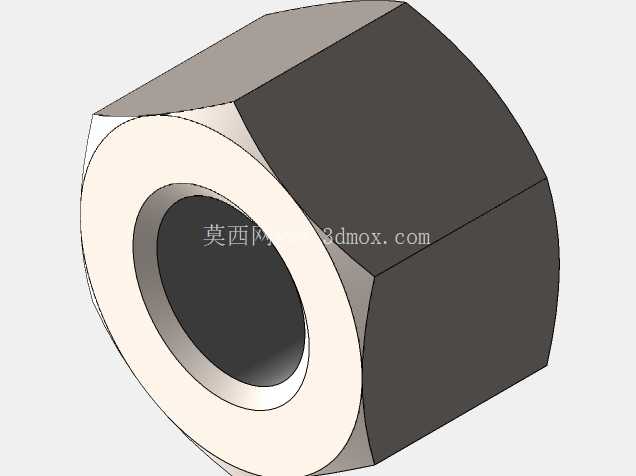

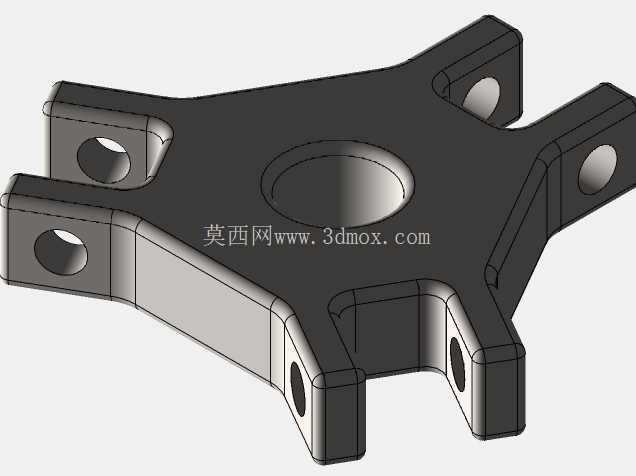

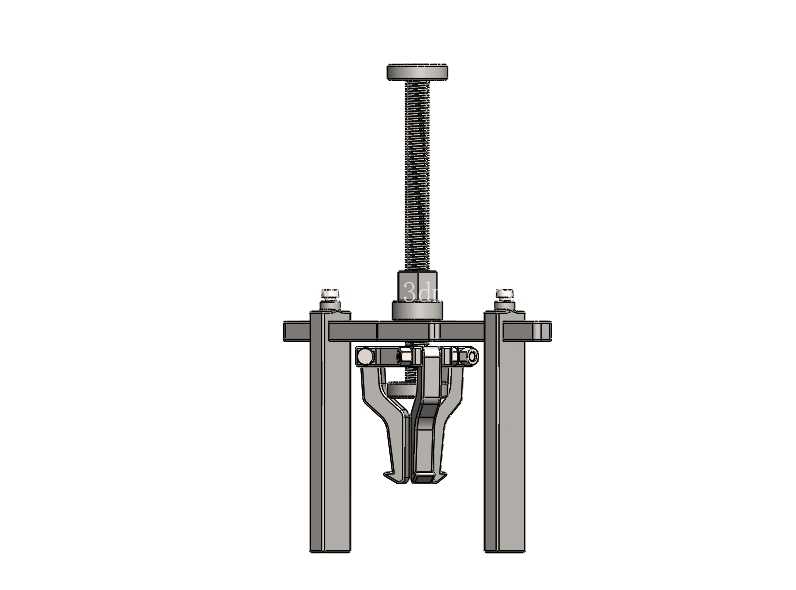

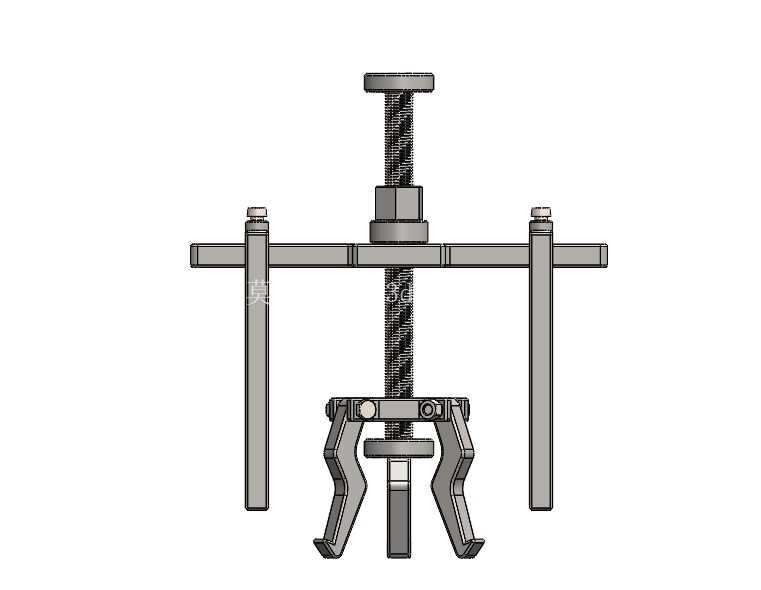

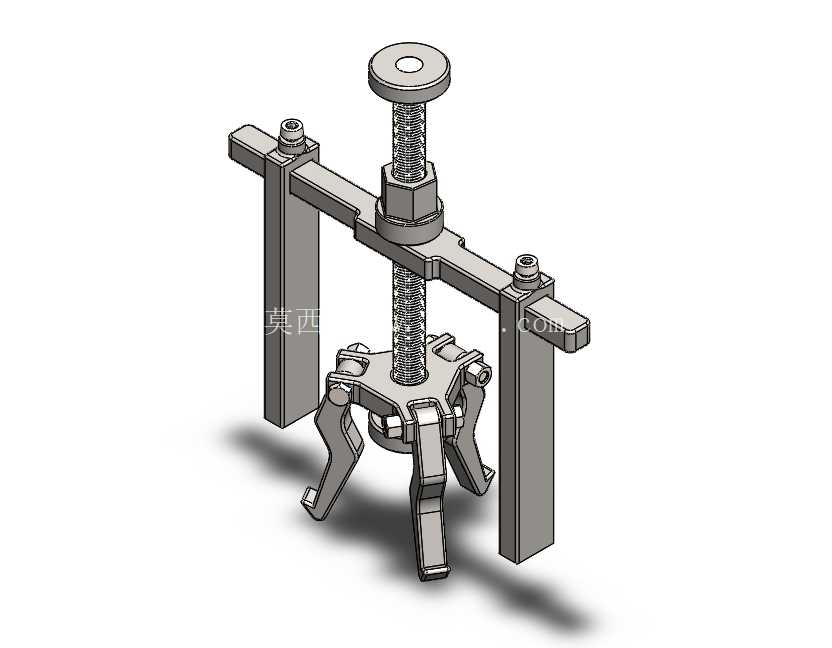

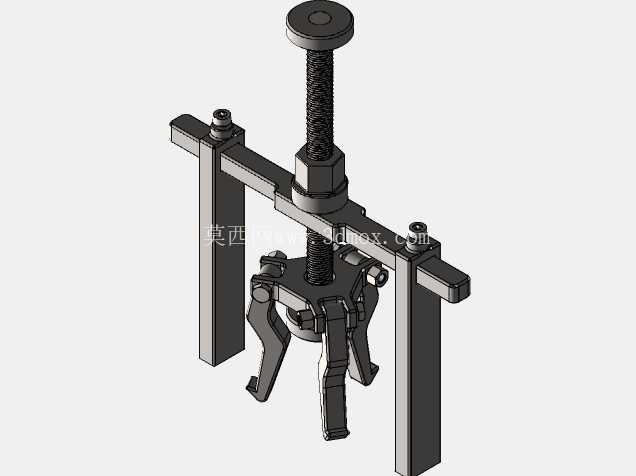

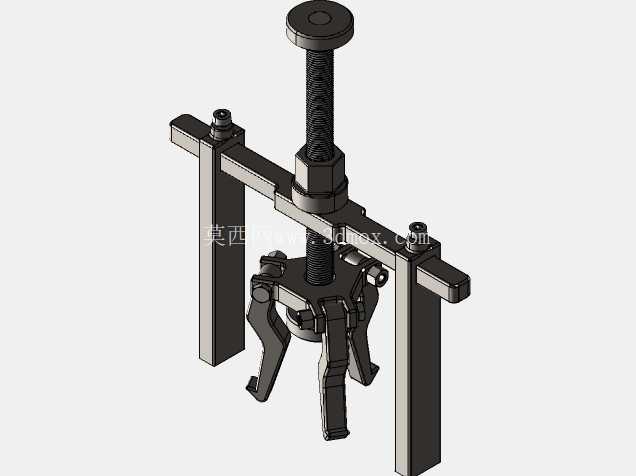

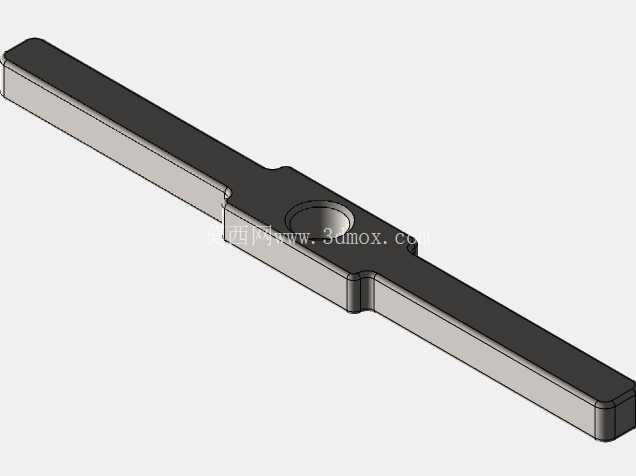

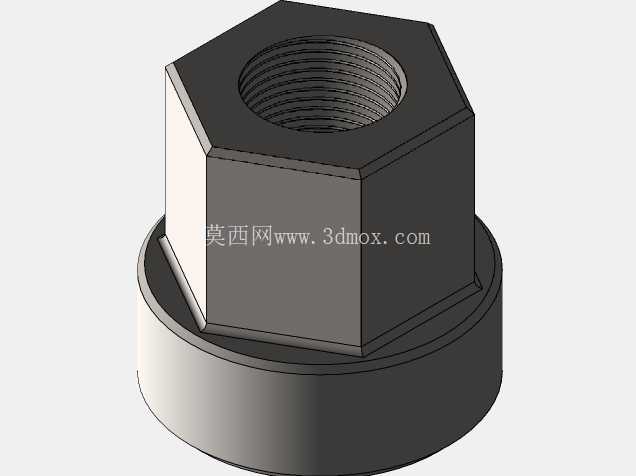

  在设备维保、机械装配的现场作业场景里,过盈配合的轴承拆卸一直是一线维修人员绕不开的工序,传统敲击、撬别方式很容易损伤轴承外圈、安装轴颈甚至设备壳体,三爪拉马的出现就是为了解决这类过盈连接件的无损拆卸需求,这款手动三爪轴承拉马的结构设计完全围绕现场作业的实际痛点展开。从功能实现逻辑来看,整个工具以中心顶丝杆为施力核心,旋转顶部的施力螺母时,顶丝杆会顶住待拆卸轴承的安装轴端面,提供稳定的轴向反作用力,三个均匀分布的卡爪则勾住轴承的内圈或者外圈端面,随着顶丝杆的进给,三个卡爪会同步带动轴承沿轴向缓慢移出安装位,整个施力过程同轴度可控,不会出现偏载撬坏零件的问题。设计时特意将横梁做成可调节跨度的结构,两个侧支臂可以在横梁的滑槽内滑动调整间距,适配不同外径尺寸的轴承拆卸需求,不用针对单一尺寸轴承准备专用拉马,大幅降低了维保工具的储备成本。三个卡爪采用铰接式连接结构,在拉马下压过程中卡爪会自动向内收拢,牢牢勾住轴承的受力端面,不会出现打滑脱钩的情况,卡爪的勾边做了加厚处理,接触轴承的端面加工有防滑齿纹,即使接触面上有少量油污也能保证足够的咬合力,避免施力过程中滑脱伤人。

  中心顶丝杆采用梯形螺纹传动,相比普通三角螺纹,梯形螺纹的传动效率更高,承载能力更强,长时间承受大轴向力也不会出现螺纹滑牙的问题,顶丝杆的顶端做了球面处理,顶住轴端时可以自动找正中心,即使顶压位置存在微小偏差,也能通过球面的自适应调整保证施力方向与轴的轴线重合,避免顶偏造成轴端损伤或者轴承卡滞。两个侧支臂采用等长设计,底部与卡爪连接座的配合面做了导向限位,保证三个卡爪的进给行程完全同步,不会出现单个卡爪提前受力导致轴承偏斜的问题,支臂与横梁的锁紧位置采用螺栓压紧结构,调整好跨度后拧紧两侧的锁紧螺栓,就能将支臂牢牢固定在横梁上,施力过程中不会出现跨度移位的情况。

  从安装边界来看,这款拉马的最小适配内径可以覆盖常见小型电机、水泵的轴承尺寸,最大张开跨度能满足常规工业设备中大型轴承的拆卸需求,整体结构紧凑,即使在设备内部空间狭窄的场景下,也能顺利伸入完成卡爪定位,不需要额外拆解周边的遮挡部件,大幅缩短维保作业的耗时。实际使用时,只需要先调整三个卡爪的位置,让卡爪均匀勾住待拆卸轴承的受力端面,再旋转中心顶丝杆让其顶住轴的中心孔或者端面,确认三个卡爪的受力均匀后,用扳手持续旋转顶丝杆的施力螺母,就能平稳将轴承从安装位拉出,整个过程不需要敲击,不会对配合面造成损伤,也不会因为冲击力传递影响设备内部其他精密部件的装配精度。

  在结构细节处理上,所有受力部件都做了圆角过渡,避免应力集中导致的部件断裂,卡爪与连接座的铰接销轴采用过盈配合装配,不会因为反复受力出现销轴窜动脱落的问题,横梁的滑槽边缘做了倒角处理,调整支臂位置时不会出现卡滞,滑动顺畅。相比两爪拉马,三爪的结构受力更均匀,对中性更好,特别适合拆卸圆形的轴承、皮带轮、齿轮这类盘类过盈配合零件,在工厂维保车间、设备装配线、农机维修站点这类场景下,都是必不可少的常用手动工具,其结构设计完全围绕手动作业的施力习惯优化,不需要额外配套动力源,纯机械结构的可靠性极高,几乎没有故障点,日常只需要在螺纹位置涂抹少量润滑脂,就能保证长时间的顺畅使用。
