Ultimaker2打印机进料导料结构设计

桌面级FDM3D打印设备的进料稳定性，直接决定了长时间连续打印的成件质量，不少用户在使用原厂Ultimaker2设备时，常会遇到耗材卡滞、送丝打滑、细丝弯折堵头的问题，这套适配Ultimaker2的进料与耗材导向结构，正是针对原厂送料结构的短板做的定向优化设计。从实际打印场景来看，当设备使用PLA、ABS、柔性TPU等不同刚度的耗材时，原厂塑料导杆在长期摩擦后会出现磨痕，容易勾住耗材表层的切削碎屑，造成送料阻力波动，轻则出现打印件层厚不均、缺丝断料，重则直接堵头中断数小时的打印任务，这套结构替换了原有的塑料导杆部件，从根源上降低了耗材行进过程中的摩擦阻力。

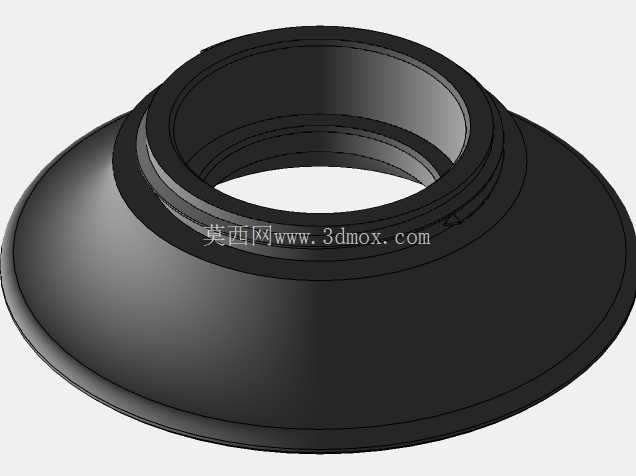

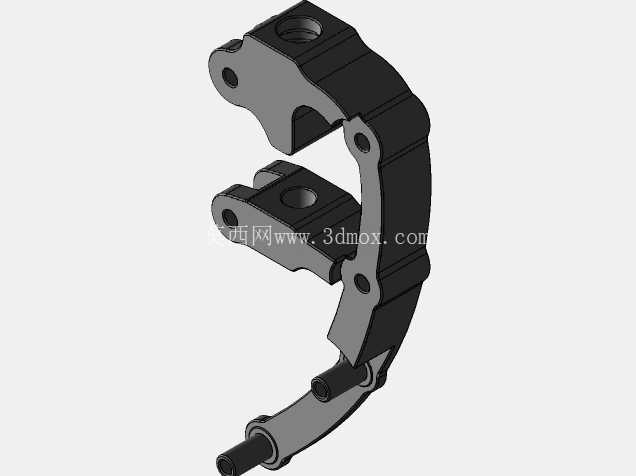

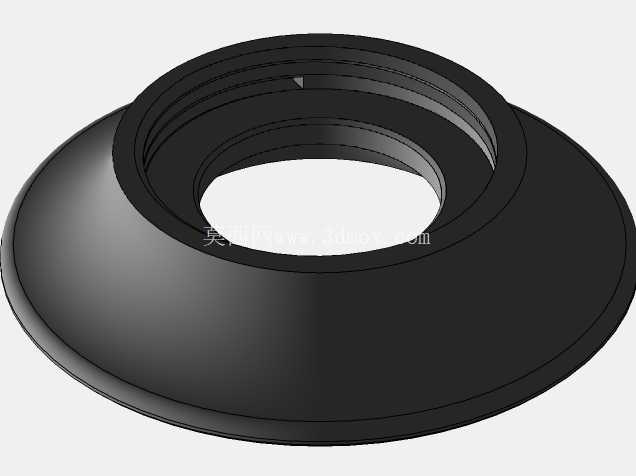

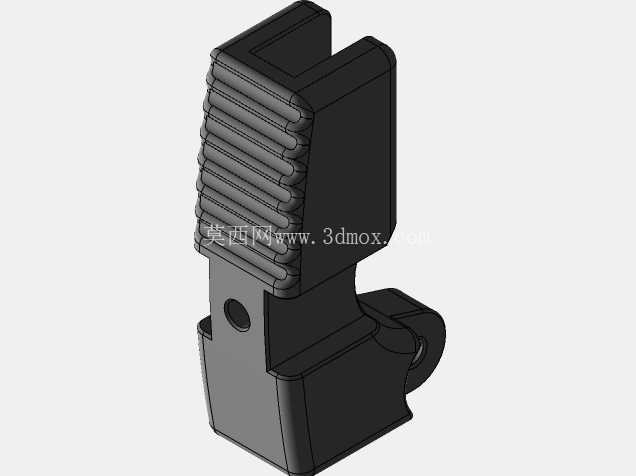

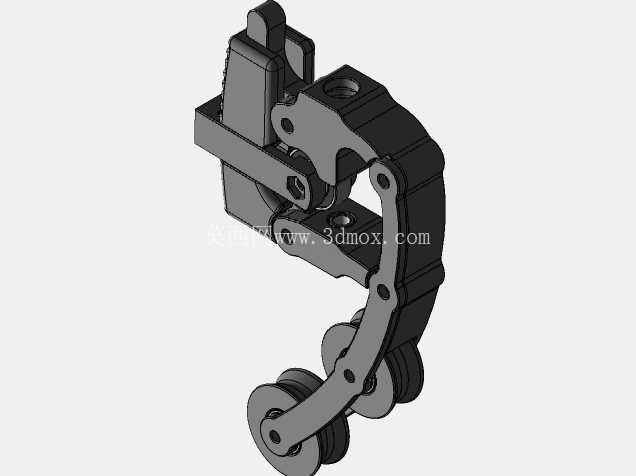

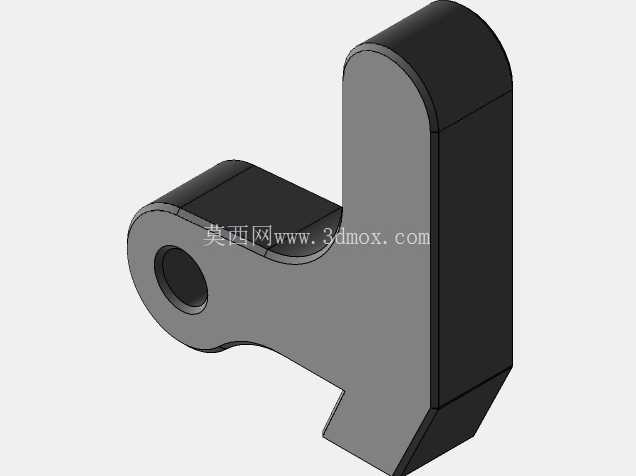

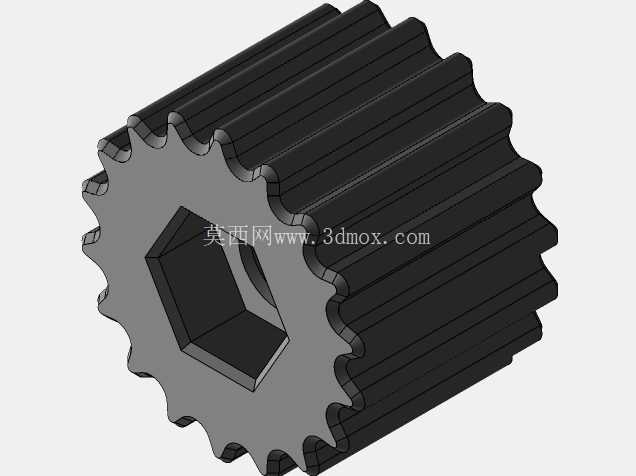

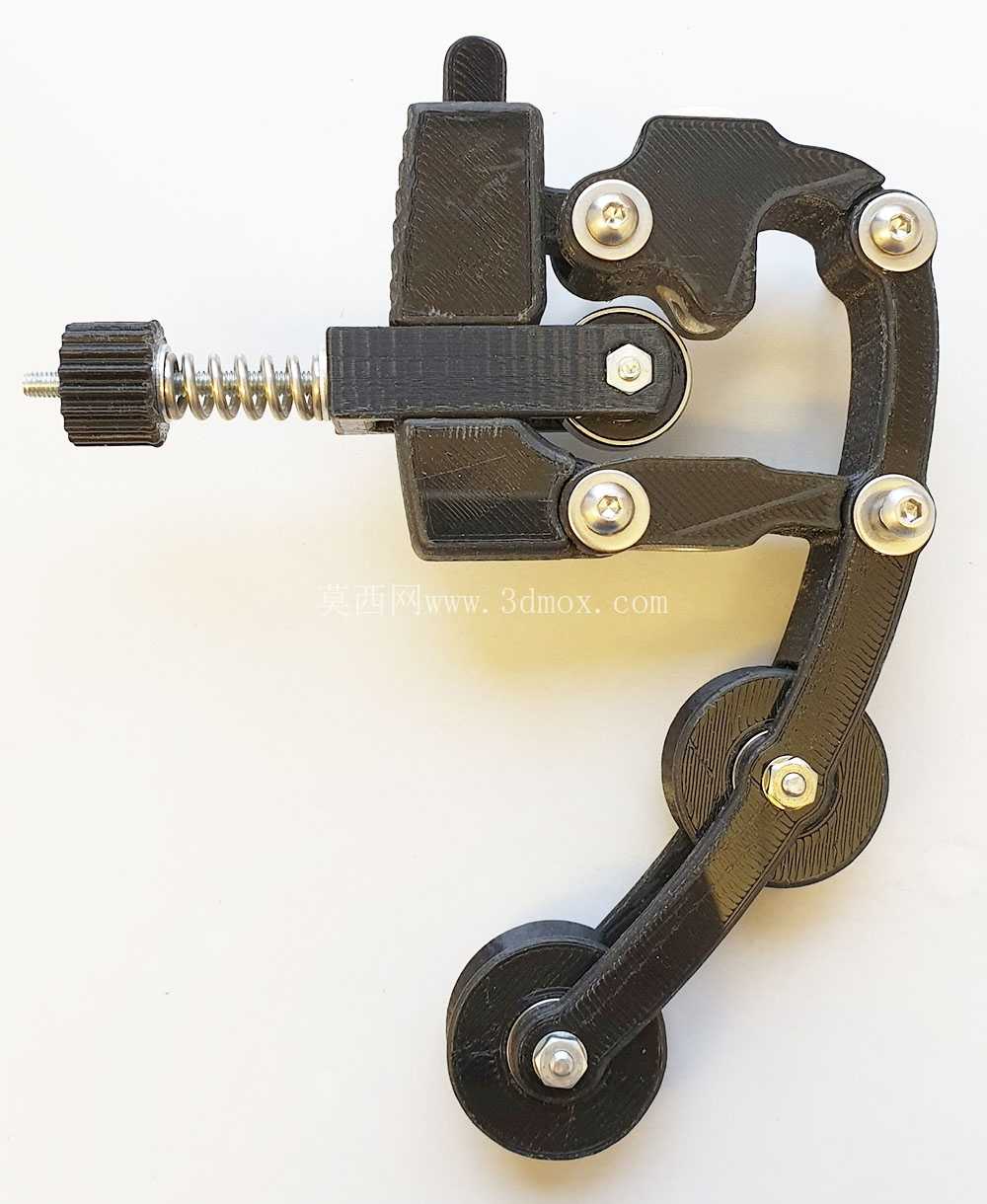

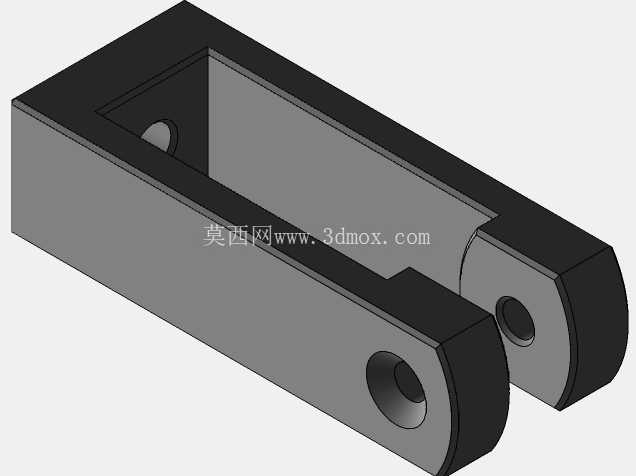

结构的夹紧力调节逻辑沿用了成熟的夹送原理，通过夹紧螺钉可以精准调整压轮对耗材的正压力，面对不同直径公差的耗材、不同硬度的打印材料，都能找到合适的夹紧力度，既不会因为压力过大压伤耗材表层造成碎屑堆积，也不会因为压力不足出现送料轮打滑、送料长度失准的问题。结构上集成的闩锁与钩子结构，是专门为换料操作设计的快拆结构，不需要额外工具就能快速抬起压轮机构，抽出残留的断丝或者更换不同颜色、不同材质的耗材，相比原厂需要拧松螺钉才能换料的结构，日常换料维护的效率提升非常明显，尤其是在多色打印、频繁换料的使用场景下，操作流畅度提升显著。

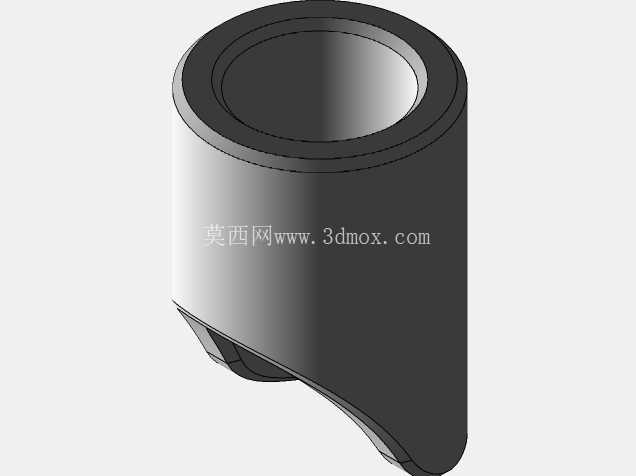

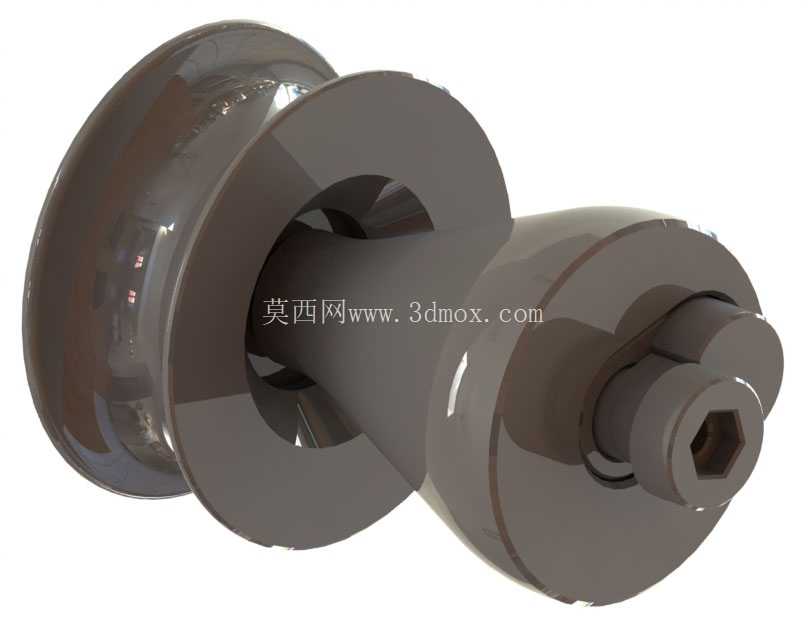

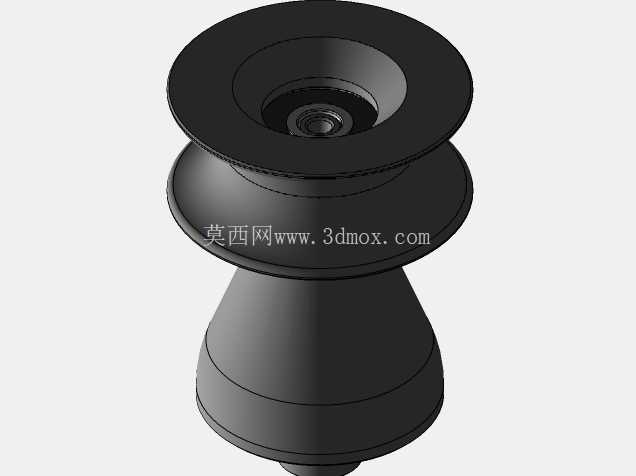

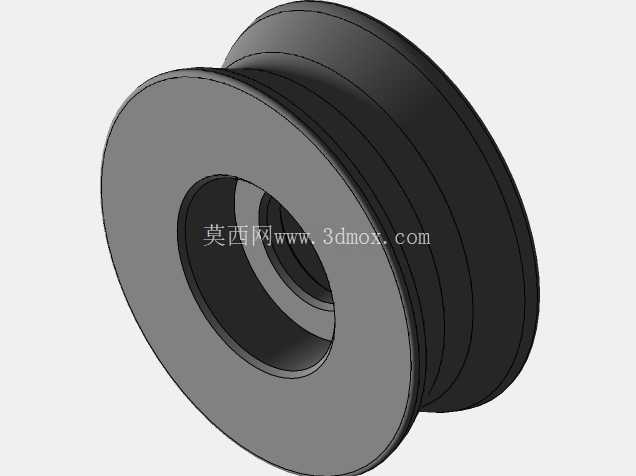

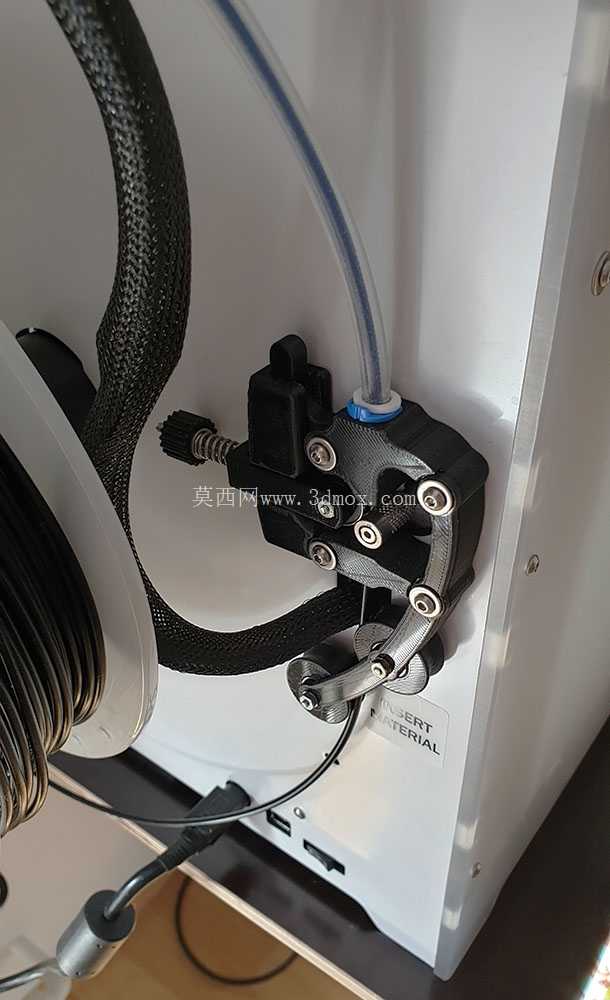

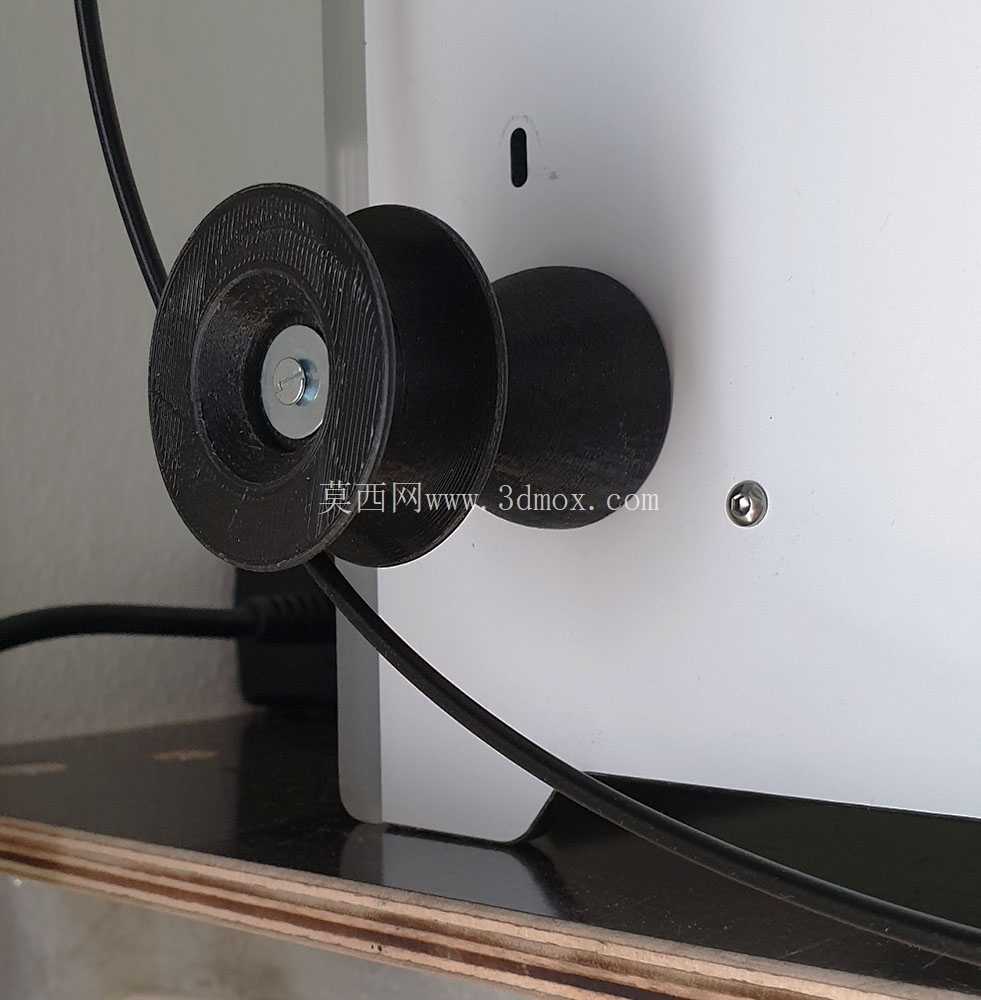

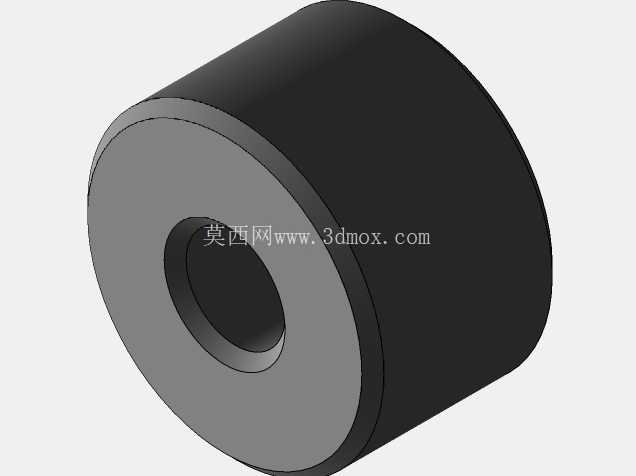

导向部分采用两根铝管作为耗材的导入通道，铝管内壁光滑度高，耐磨性能远优于原厂的塑料导孔，耗材从料架牵引进入送料轮之前，会先经过铝管的导向约束，避免耗材因为料架拉扯角度变化出现弯折，铝管的安装位置与送料轮的进料槽严格对中，耗材进入送料轮时不会出现偏磨、卡滞的问题。在铝管出口与送料轮之间，设计了两组安装在轴承上的滑轮，两个滑轮形成的约束通道刚好让耗材平直通过，在耗材进入喂料器之前就把弯曲的耗材校直，避免因为耗材自身弯曲造成的送料角度偏移，这部分结构对于长时间放置、存在自然弯曲的耗材卷尤其友好，不需要提前人工校直耗材就能保证送料顺畅。

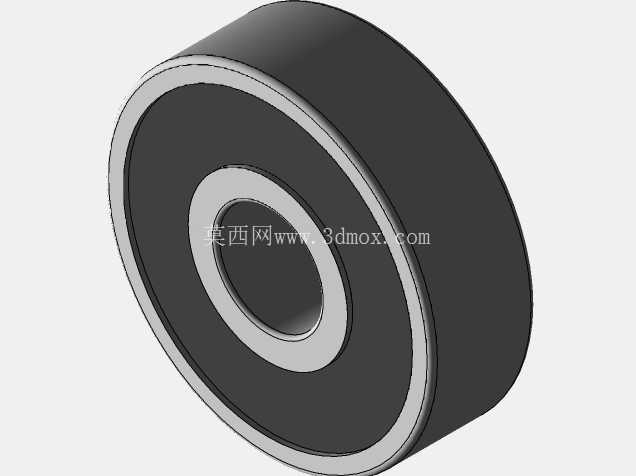

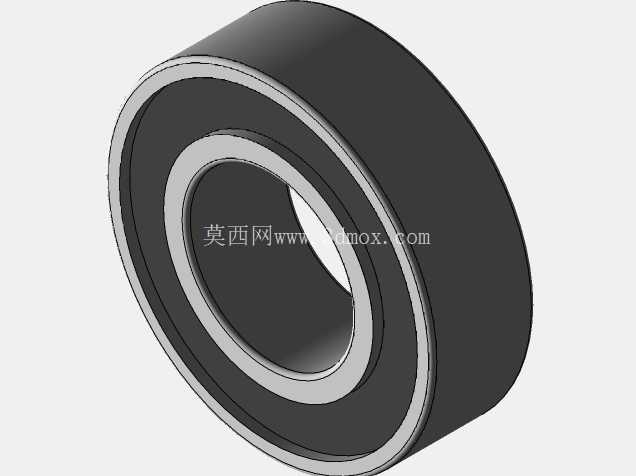

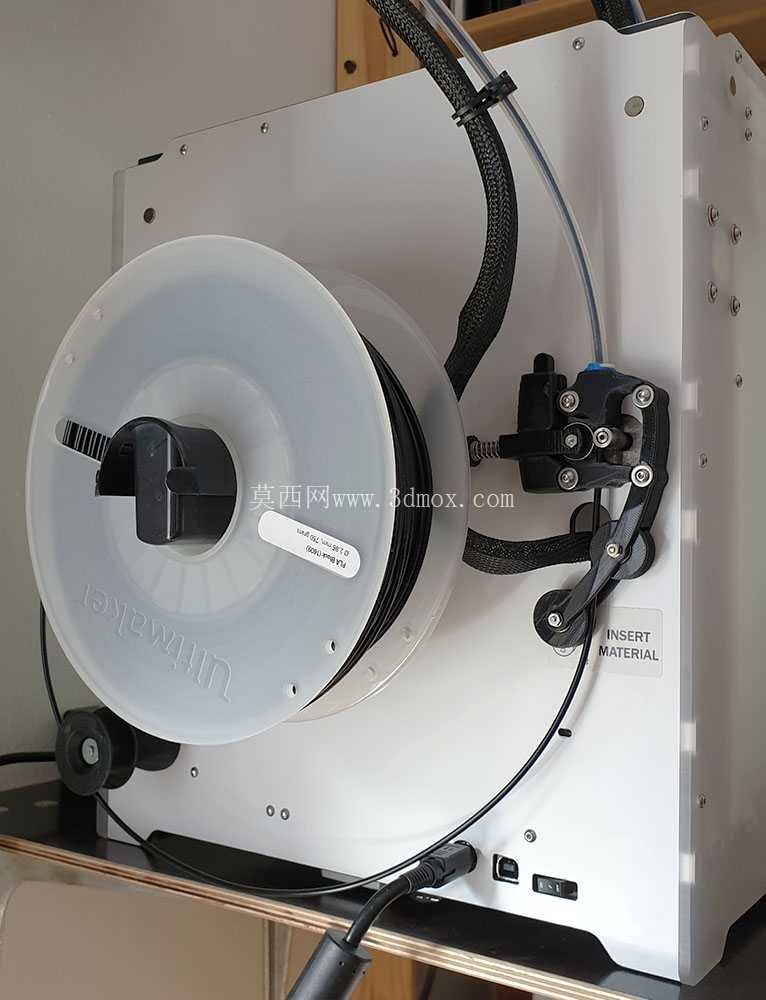

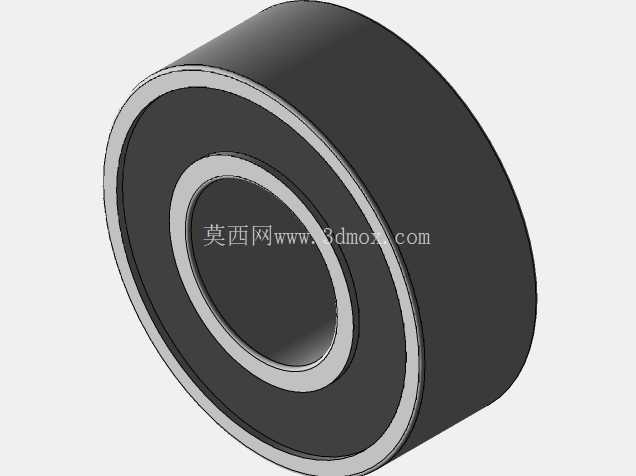

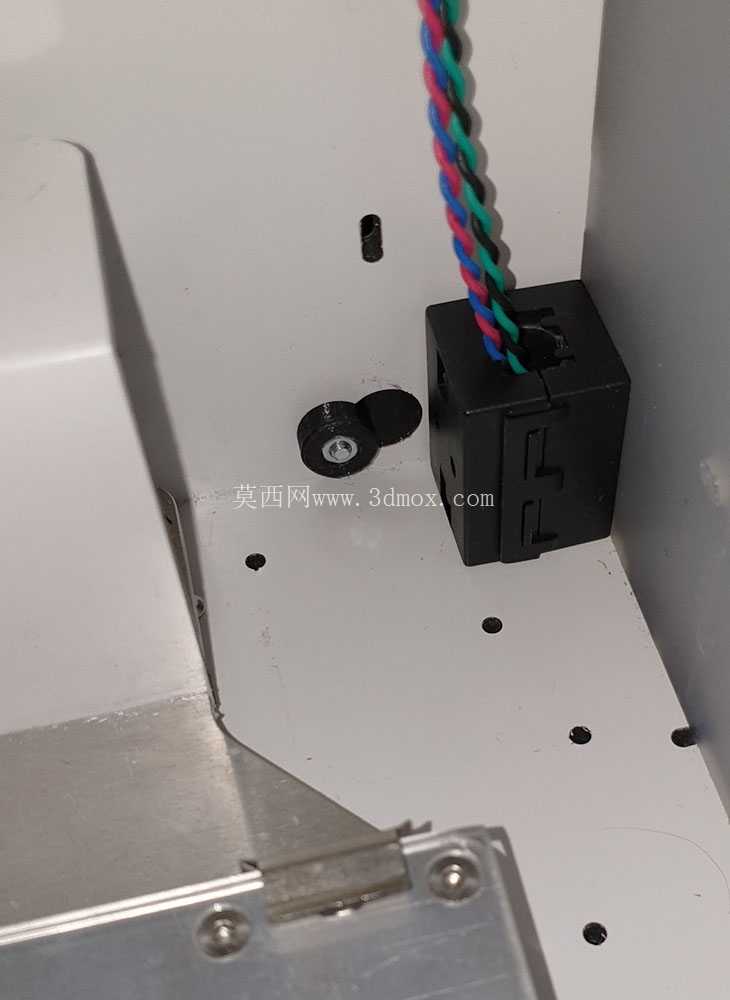

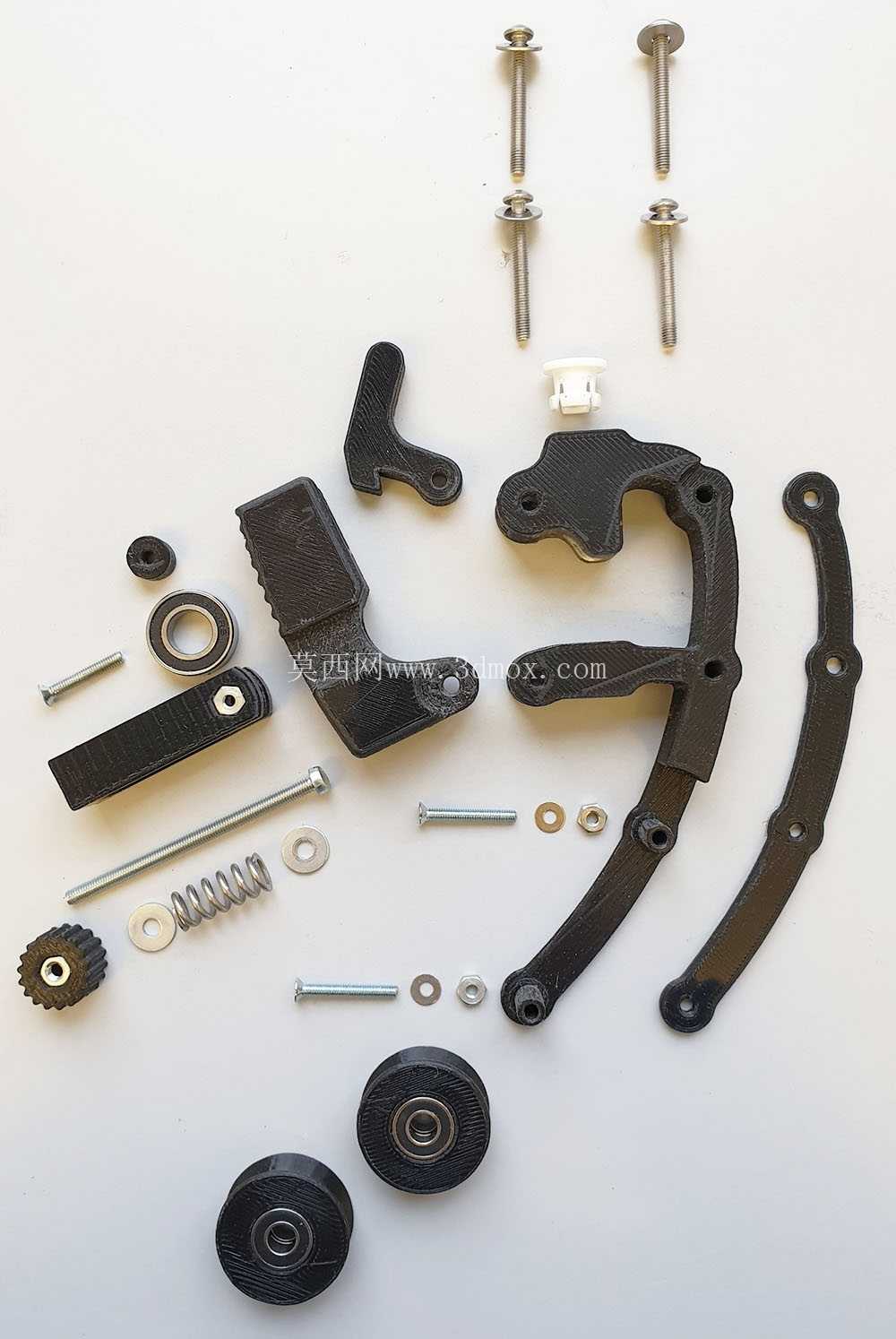

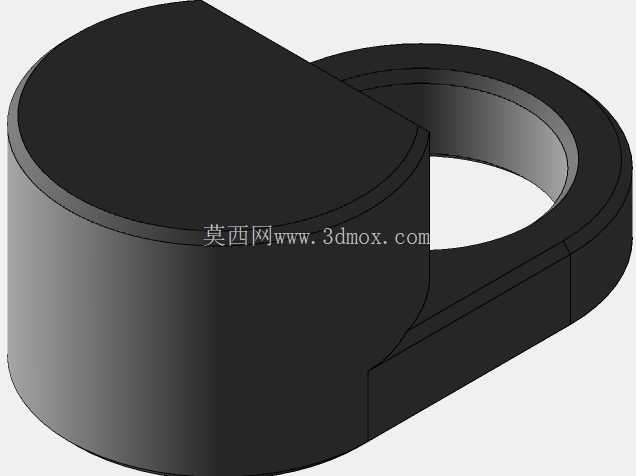

细丝导向器的壳体采用两个围绕轴承拧紧的分体式结构，加工和装配的工艺性更好，不需要复杂的模具就能完成零件加工，装配时只需要拧紧轴承连接螺钉就能保证两个滑轮的同轴度，装配误差控制难度远低于一体式结构。整套结构的安装边界完全匹配Ultimaker2原厂送料器的安装位，不需要对设备机身做额外的打孔、切削改造，安装时可以直接复用原厂送料器的固定螺钉、弹簧、轴承等原有组件，只需要额外补充配套的螺钉、轴承、螺栓和垫圈就能完成装配，改装成本很低，普通用户按照装配指引就能完成替换安装。

从实际使用的工况适配来看，这套结构既兼容原厂1.75mm直径的标准耗材，也能适配公差在±0.1mm范围内的第三方耗材，滑轮采用耐磨的POM材质加工，长期与耗材摩擦也不会出现明显的磨痕，维护周期相比原厂塑料结构延长三倍以上。结构的整体外形没有超出原厂送料器的外轮廓边界，安装后不会和设备的X轴运动组件、外壳盖板产生干涉，不需要调整设备的原有运动行程参数，替换后直接就能正常打印。在长时间连续打印的测试中，这套结构的送料精度误差可以控制在0.5%以内，不会出现送料长度累积误差造成的打印件尺寸偏差，对于大尺寸、长周期的打印任务，稳定性优势非常明显。设计时还考虑了碎屑排出的问题，在滑轮与铝管的衔接位置预留了微小的排屑间隙，耗材摩擦产生的细微碎屑会顺着间隙掉落，不会堆积在导向通道内部造成卡滞，日常维护只需要定期用毛刷清理表面浮尘即可，不需要频繁拆解结构清理内部碎屑。
