车载剪式手动汽车千斤顶结构设计

这款剪式手动汽车千斤顶，是面向民用乘用车应急维保场景开发的便携起重工具，主要适配普通家用轿车、城市SUV等小型乘用车辆的轮胎更换、底盘简易检修、底盘部件临时检查等场景，是私家车主随车应急工具包中的核心配置，也可作为小型汽修门店的辅助顶升工具使用，能够在无外接动力的户外场景下独立完成车辆顶升作业，无需依赖气源、电源等外部能源供给。

从实际用途来看，该设备核心作用是在车辆需要更换备胎、检查轮胎磨损、排查底盘渗漏、更换刹车片等简易维保操作时，将车辆单侧车身平稳抬升至安全作业高度，为操作人员留出足够的底盘操作空间，相比液压类千斤顶，剪式结构的本款产品收纳后体积扁平，能够轻松放入车辆后备箱的备胎槽缝隙中，不会占用过多后备箱储物空间，整体重量控制在普通成年男性可单手提携的范围内，便携性优势十分突出。

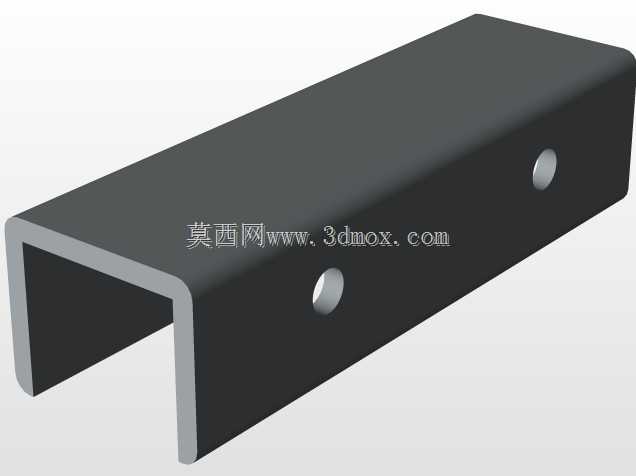

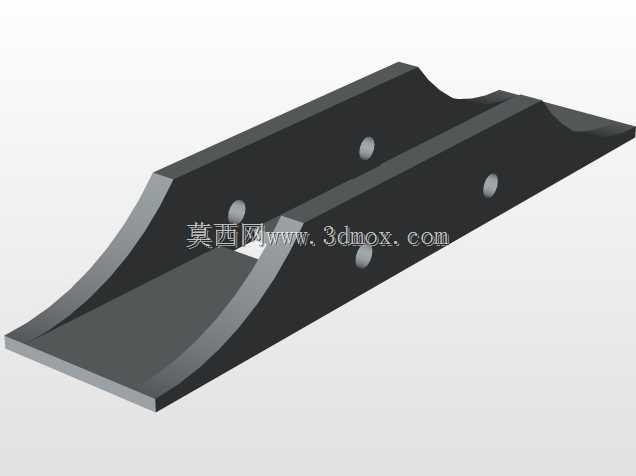

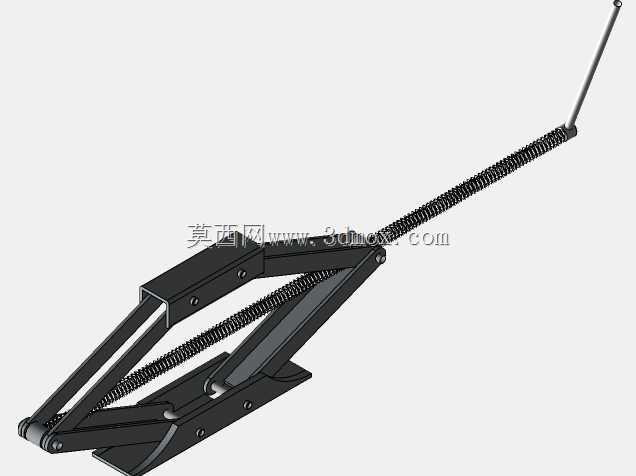

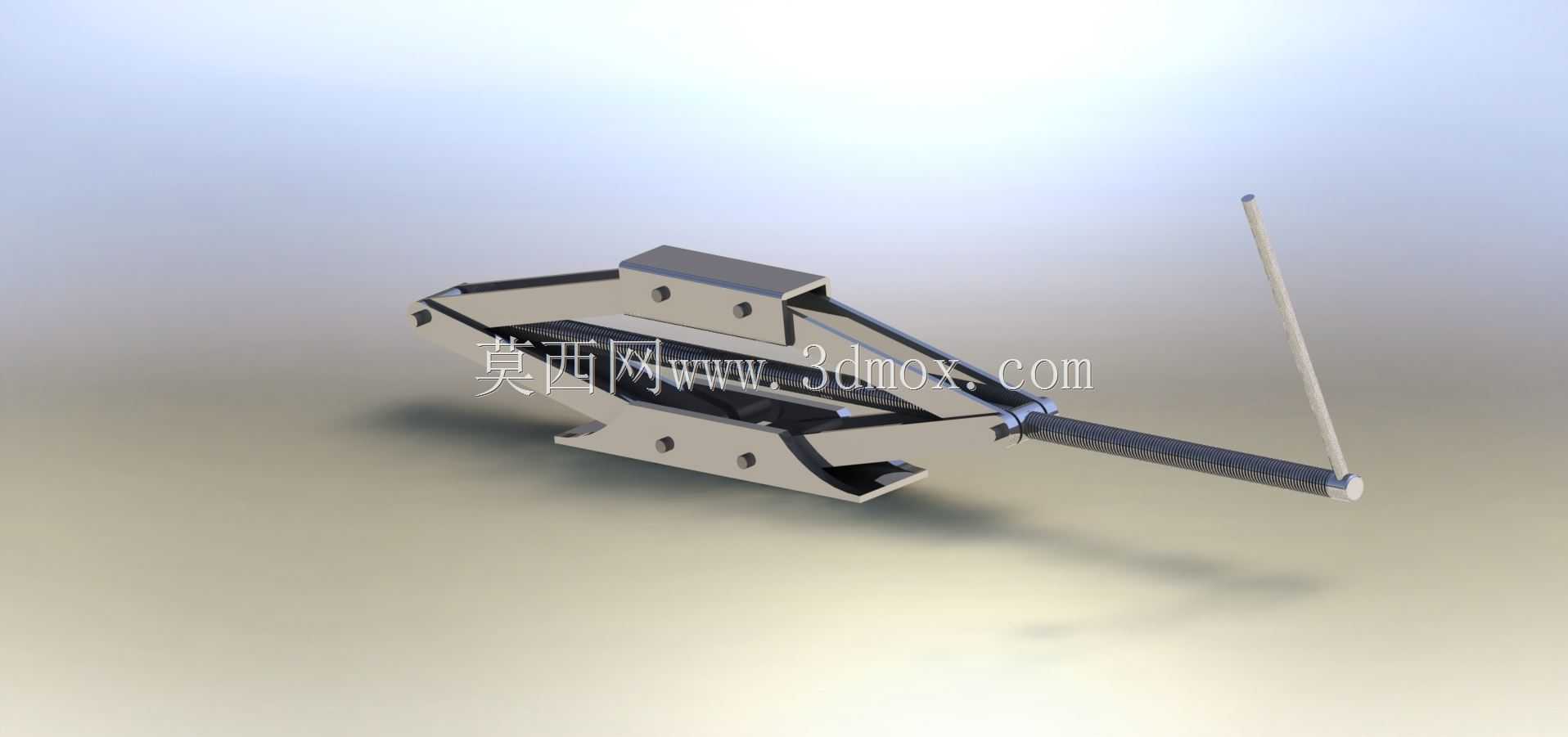

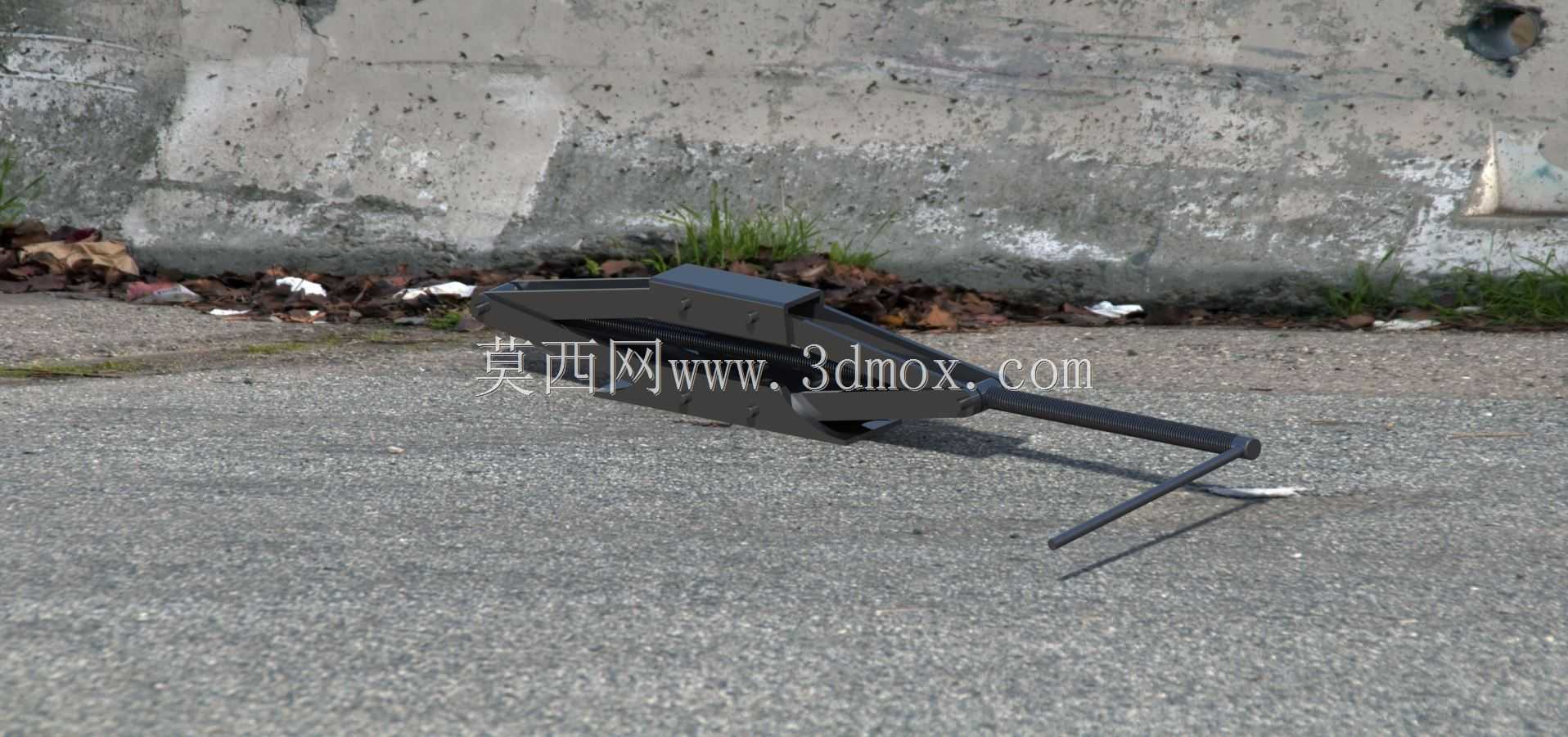

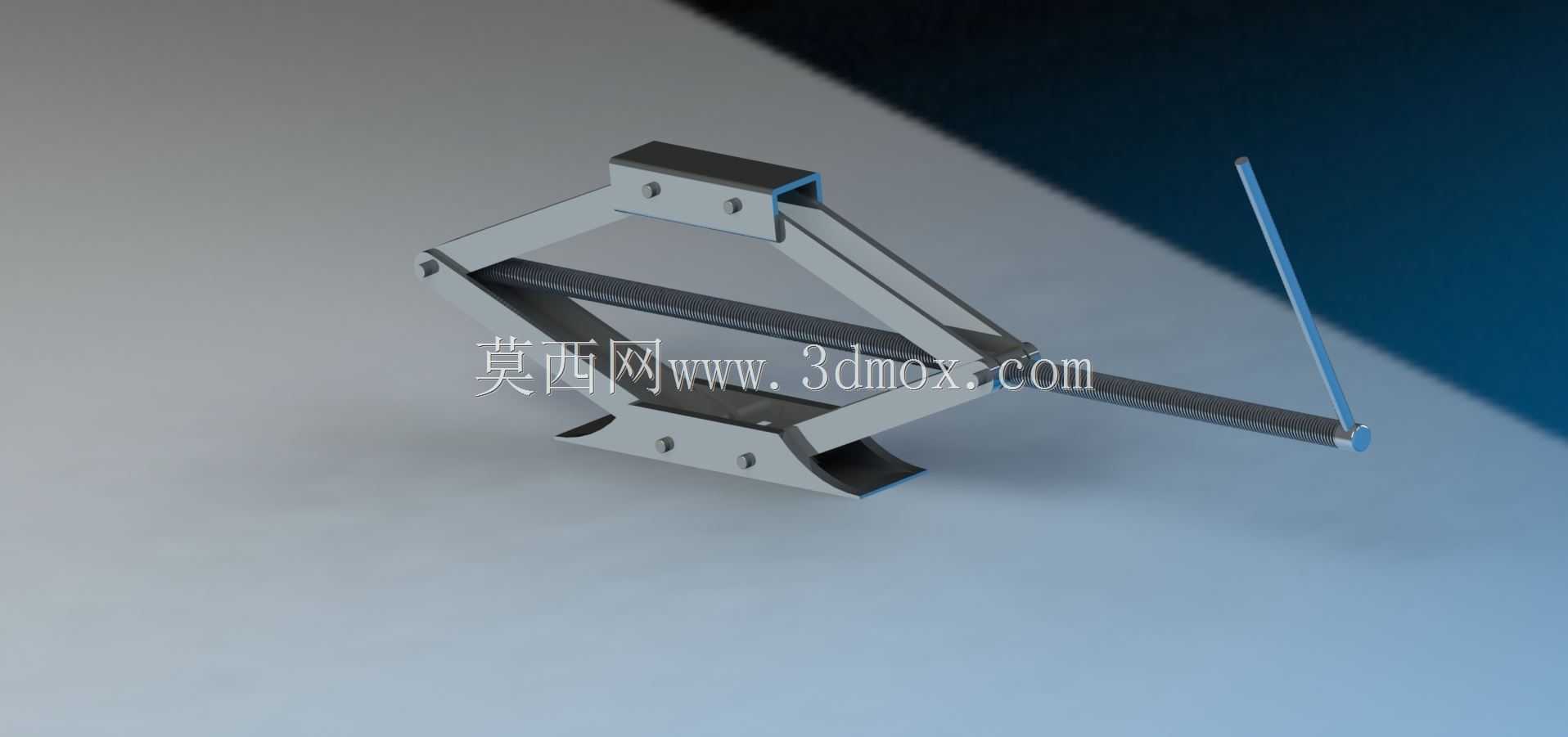

产品功能特性上，本款千斤顶采用纯机械剪式连杆传动结构，通过端部的摇杆转动带动中部丝杆旋转，驱动两组交叉铰接的剪臂同步收拢或展开，实现顶部支撑托台的垂直升降，全程机械传动无液压密封结构，不存在长期放置后液压油泄漏、泄压回落的风险，存放数年也能随时正常使用，可靠性极强。顶部托台设计有防滑卡槽结构，顶升时能够卡入车辆底盘指定的顶升加强筋位置，避免顶升过程中支撑点滑脱引发安全事故；底部支撑脚采用加宽平板结构，能够在沥青、水泥甚至较为紧实的泥土地面分散压强，避免顶升时底座下陷导致车身倾斜。摇杆采用可拆卸式设计，作业时将摇杆插入丝杆端部的转动孔即可操作，长力臂设计能够大幅降低操作时的发力强度，普通成年女性也能轻松完成车辆顶升操作。

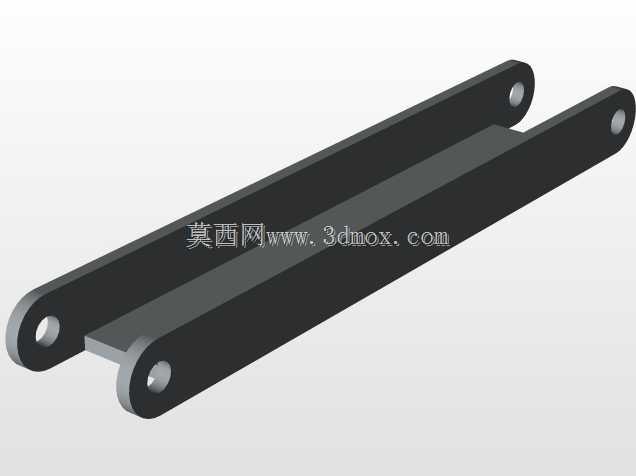

设计思路层面，本款产品优先平衡了收纳体积、承重能力与操作便利性三者的关系，剪臂采用高强度钢板冲压成型，铰接点采用耐磨销轴连接，既保证了额定承重下的结构强度，又通过连杆结构的折叠特性将收纳高度压缩至最低，完全贴合乘用车随车工具的空间限制。丝杆采用梯形传动螺纹，具备良好的自锁特性，当顶升到达指定高度停止转动摇杆时，螺纹副能够自动锁止当前高度，不会因为车身自重出现自动回落的问题，从结构上保障了作业安全，无需额外加装锁止销等固定部件，简化了操作流程。

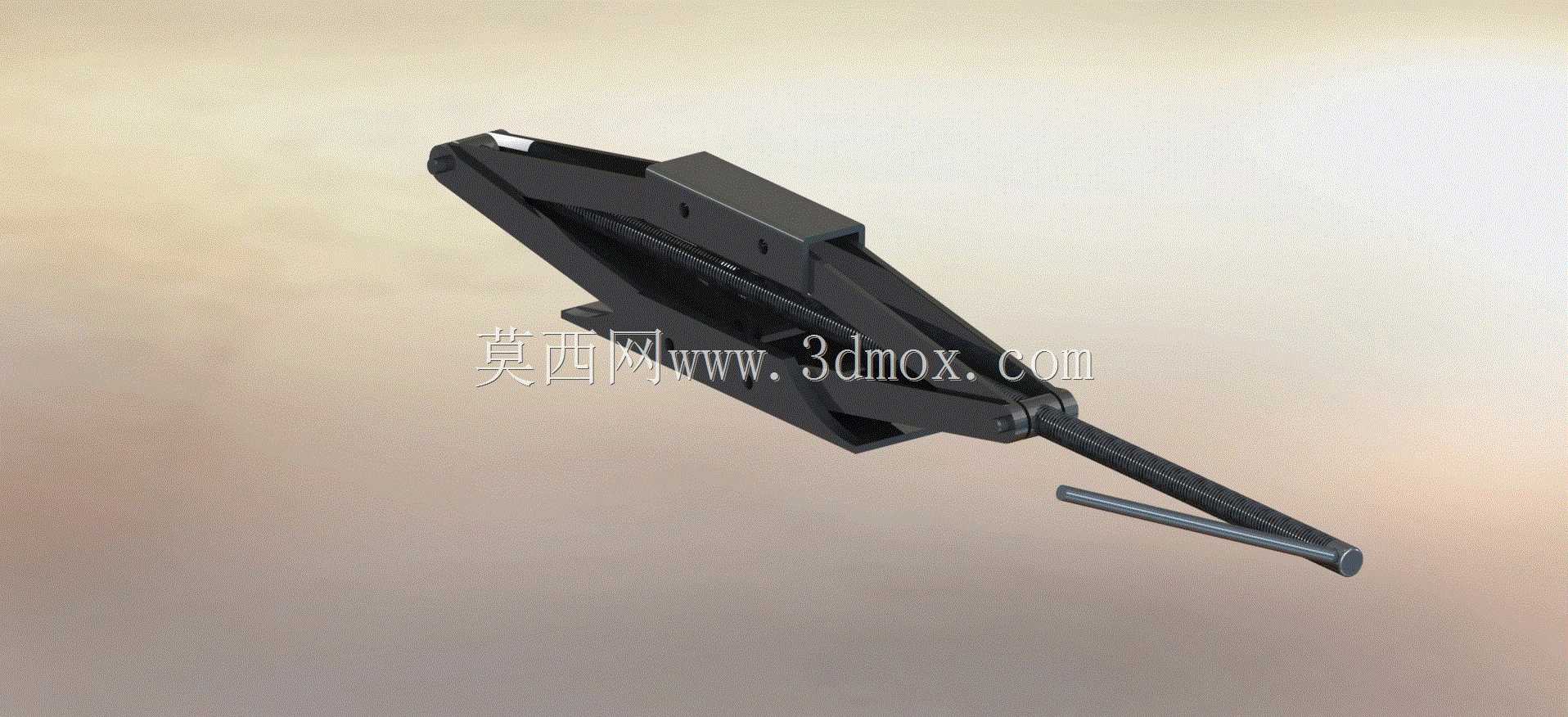

外形尺寸与安装边界方面，该千斤顶完全收纳状态下整体呈扁平长方体形态，长度可适配绝大多数乘用车后备箱备胎仓的预留工具空间，宽度与厚度均控制在较小范围内，不会与备胎、三角警示牌等其他随车工具产生空间干涉；完全展开后的最大顶升高度能够满足普通乘用车底盘离地间隙的顶升需求，最低收纳高度可适配底盘较低的轿跑车型的底盘间隙，无需额外垫高即可顺利伸入车辆底盘下方的指定顶升位置，作业时仅需保证底座放置平面的平整度与紧实度，预留出摇杆转动的操作空间即可完成全部顶升作业，对作业环境的要求极低。
