木质拼装玩具直升机结构设计

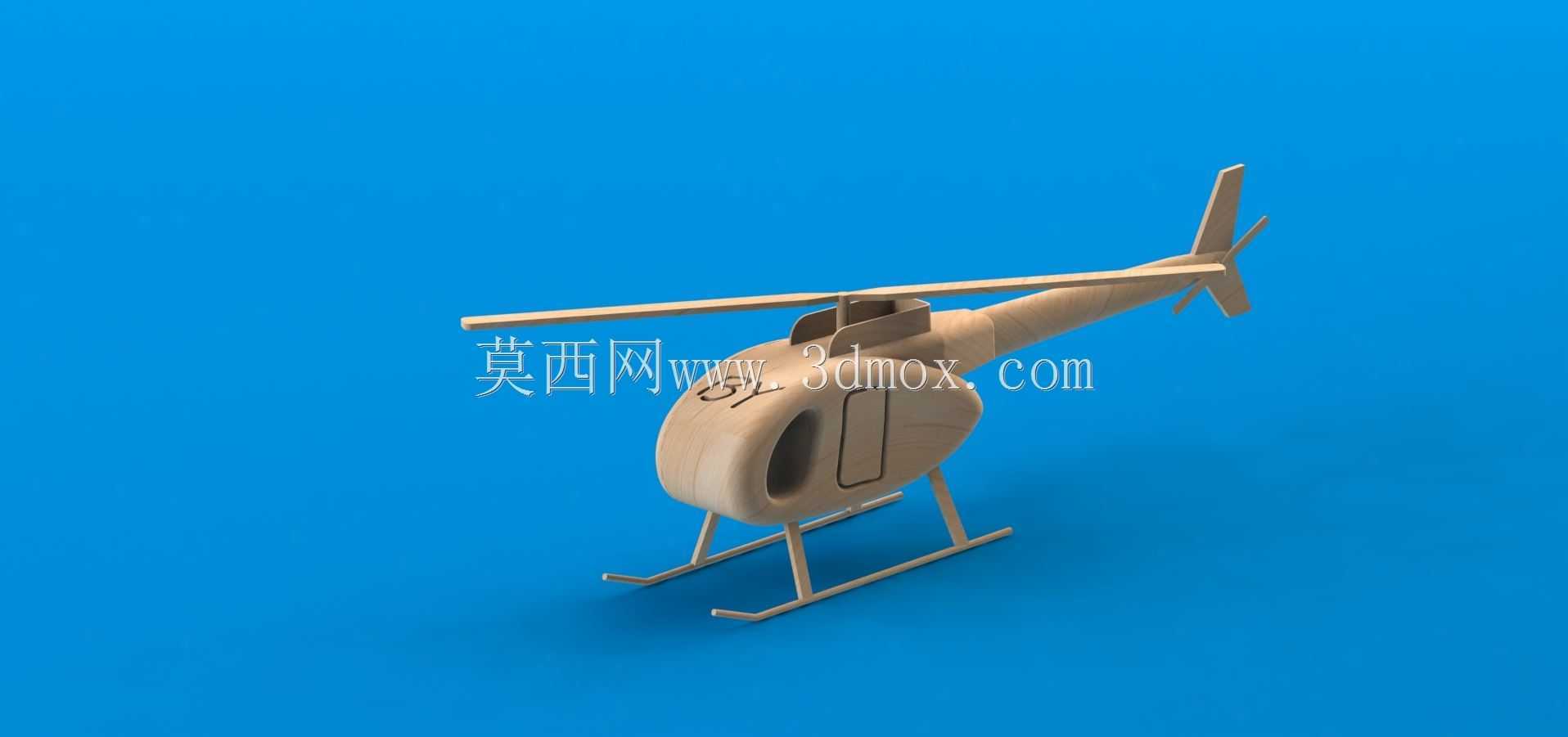

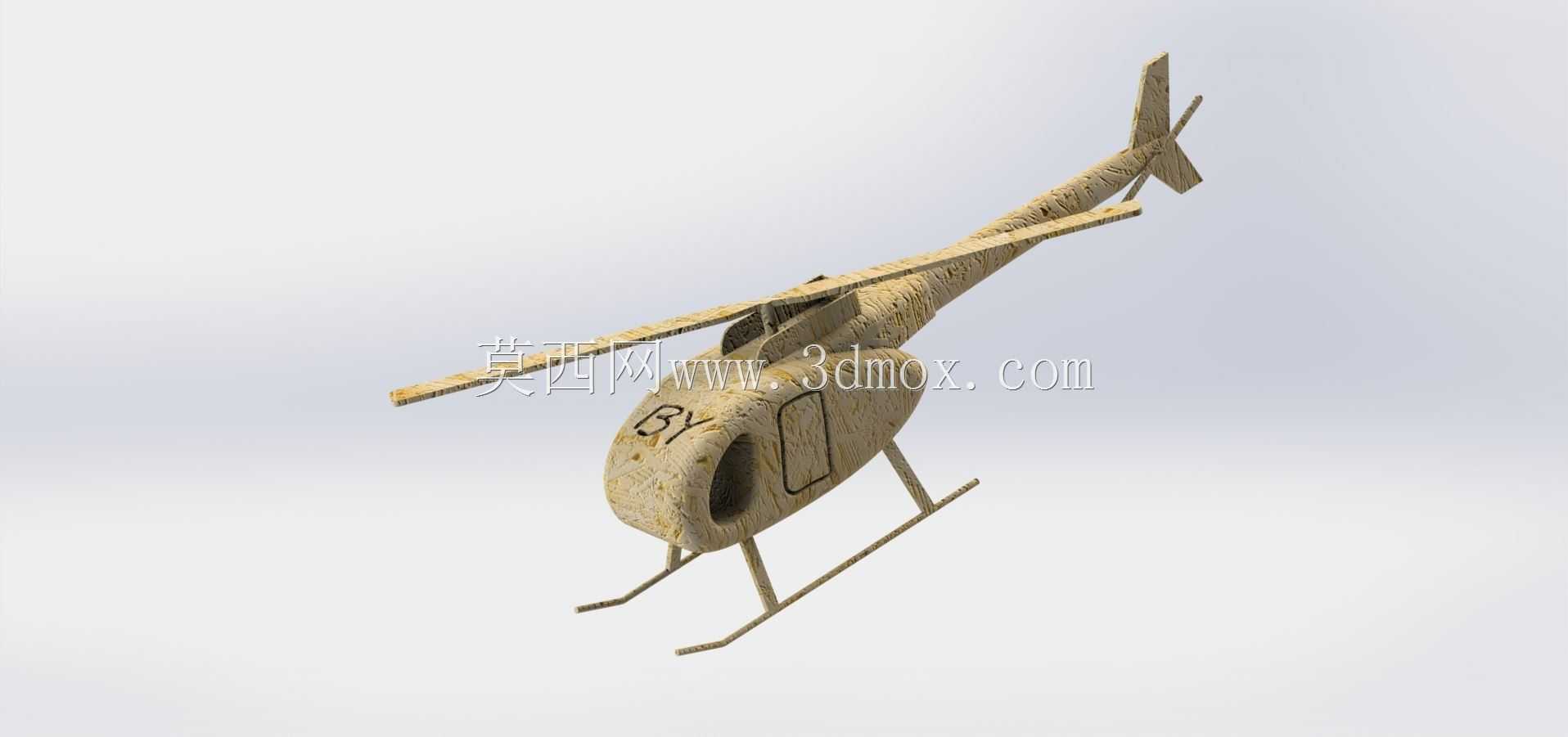

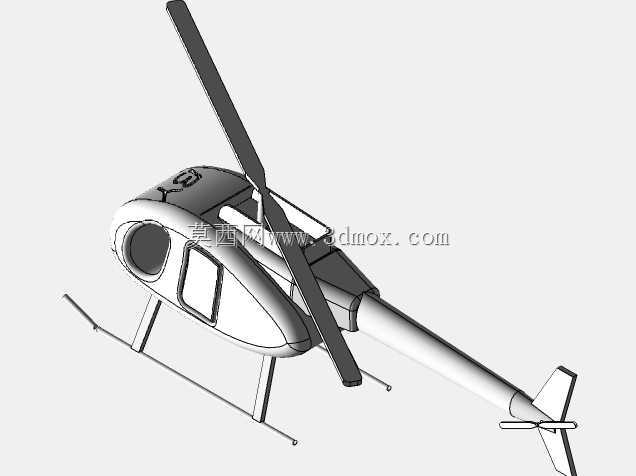

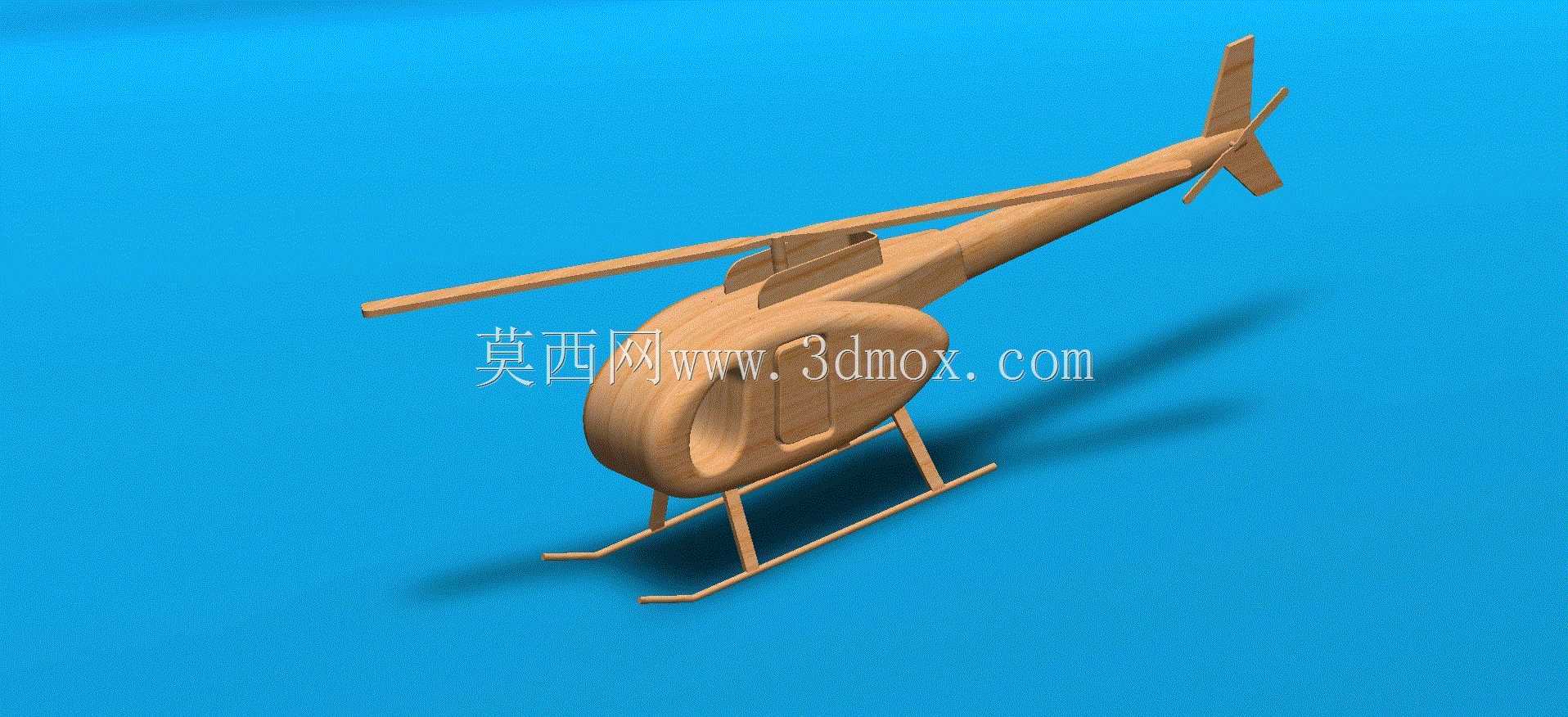

这款木质玩具直升机的结构设计，核心围绕拼装类益智玩具的实际使用场景展开，面向青少年手工拼装、桌面摆件陈设、航模启蒙教学等场景做适配，整体结构完全采用木质板材切割拼接实现，无需额外金属连接件或紧固件，所有配合部位均通过榫卯卡接结构完成装配，降低拼装门槛的同时也保证成品的结构稳定性。从功能特性来看，该模型还原了单旋翼带尾桨直升机的整体布局，主旋翼、尾桨、起落架均做了等比例简化，既保留直升机的辨识度，又避免过多细碎零件提升拼装容错率，机身采用流线型曲面过渡，还原真实直升机的气动外形轮廓，同时适配木质板材的切割加工特性，将复杂曲面拆解为可平面切割后拼接的组件，兼顾外观还原度与加工可行性。设计思路上，优先考虑木质拼装玩具的加工与装配逻辑，所有零件均适配常规激光切割或线锯加工的工艺要求，零件厚度统一，减少加工换刀步骤，拼接部位的卡接公差控制在0.1-0.2mm区间，既保证拼装时的顺畅度，又避免装配后出现松垮晃动的问题。起落架采用滑橇式结构，两根平行支撑腿通过横向连接杆与机身底部固定，支撑角度经过反复调整，保证成品放置时的重心稳定，不会出现侧翻问题，主旋翼与尾桨的连接部位做了简化转动结构，拼装完成后可手动拨动旋翼实现转动，提升玩具的互动性。外形尺寸方面，整体机身长度控制在200mm左右，主旋翼展开长度约180mm，机身高约70mm，整体尺寸适配常规桌面摆放，也适配市面常见的木质拼装玩具包装规格，安装边界上所有外凸部件均做了圆角处理，避免尖锐棱角带来的使用安全隐患，零件拆分时将机身分为左右对称的两部分，内部预留空腔，既减少材料用量，也降低整体重量，避免起落架长期承重出现变形。在结构细节处理上，尾梁部分采用分段拼接结构，保证长条形零件的结构强度，不会因为长度过长出现弯折断裂问题，旋翼部分采用薄片式结构，边缘做倒角处理，既还原旋翼的薄型特征，又避免薄边过于锋利划伤使用者，整体装配逻辑遵循从内到外、从下到上的顺序，拼装步骤清晰，适合没有模型拼装经验的使用者独立完成，同时各部件的拆分也兼顾了后期涂装改造的空间，使用者可根据自身喜好对机身、旋翼等部位做个性化上色，拓展产品的使用场景。
