300毫升PET苏打瓶吹塑成型模具设计

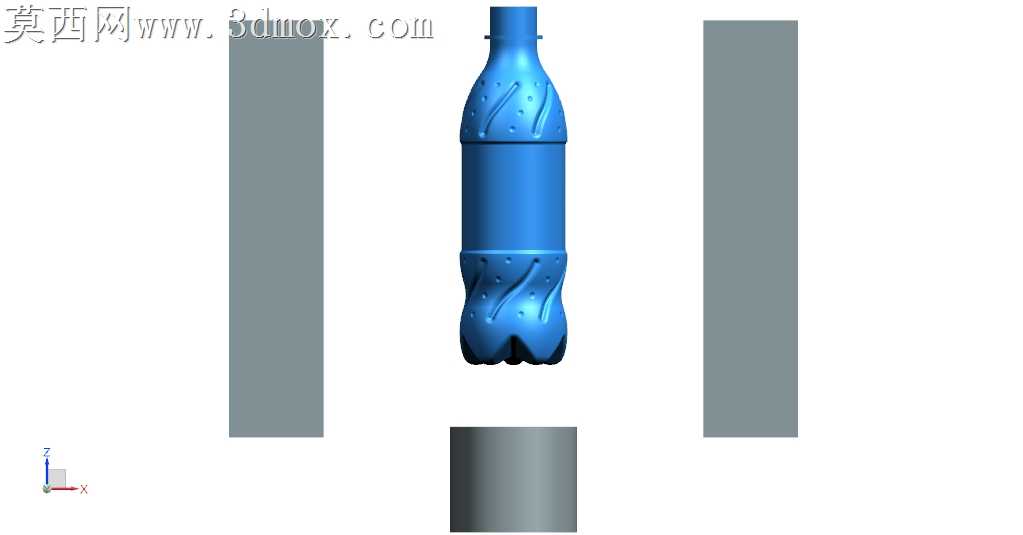

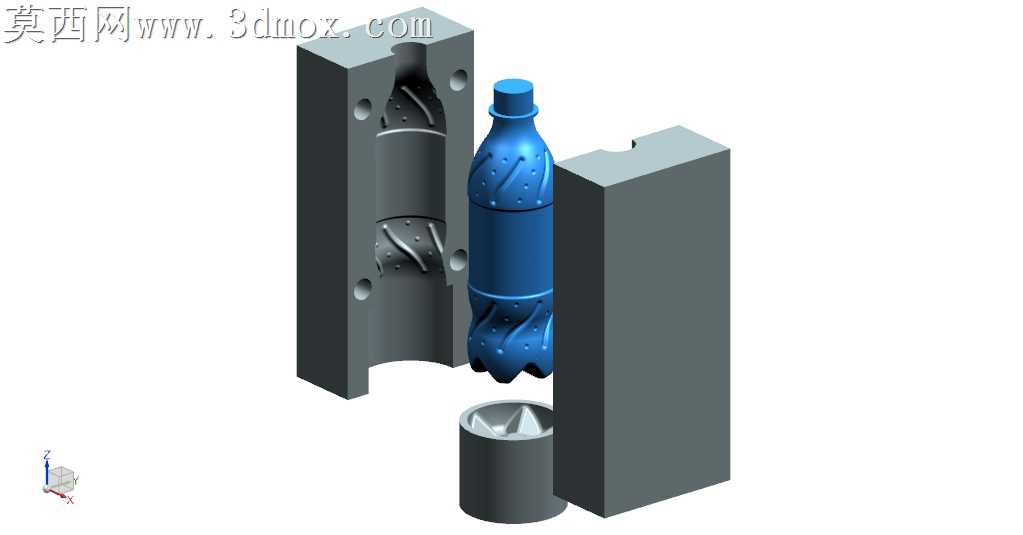

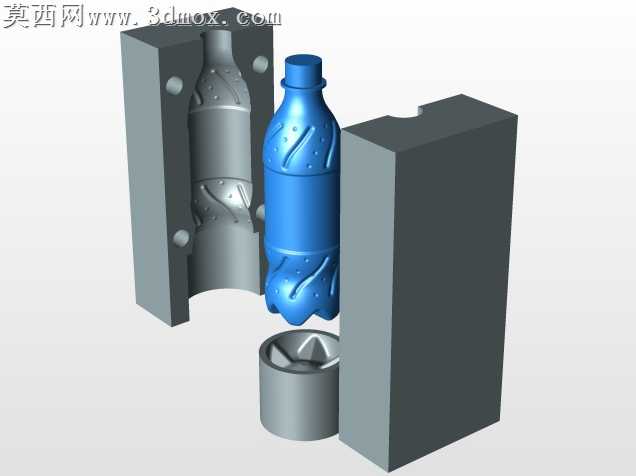

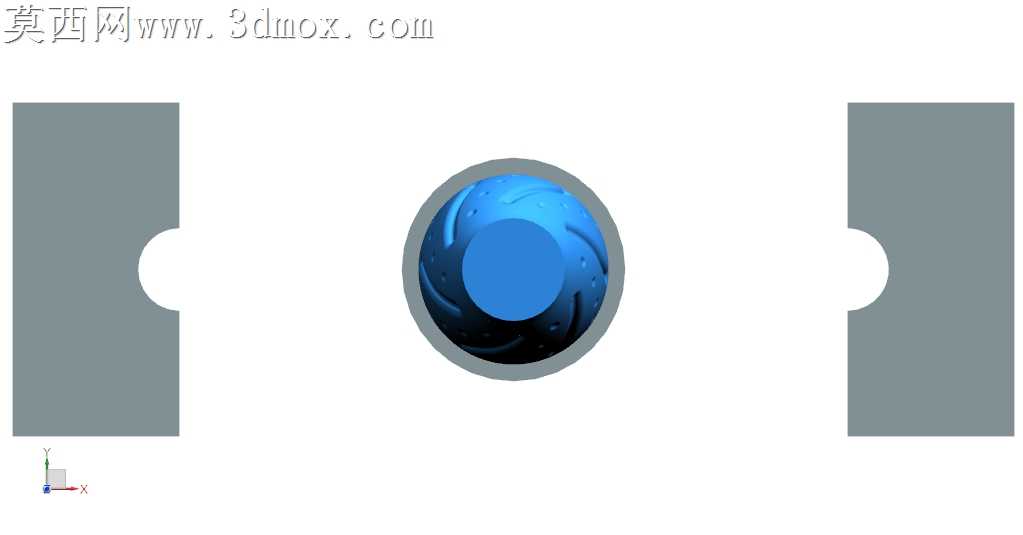

本作品为300毫升容量PET苏打瓶的配套吹塑成型模具三维设计，整体采用分体式模腔结构设计，通过三维建模软件完成全参数化造型构建，完整还原了吹塑模具的开合结构、成型型腔与底部成型组件。建模过程中首先依据PET苏打瓶的外观造型特征，提取瓶身的曲面轮廓数据，瓶身带有符合人体工学的防滑凹陷纹理与加强筋结构，建模时对曲面进行连续顺滑处理，保证型腔曲面的加工可行性，避免出现锐角、倒扣等不利于吹塑脱模的结构缺陷。模具主体采用左右对开的哈夫模结构，两个半模的合模面精准贴合瓶身的分型线，合模定位处设计有对应的定位销孔结构，保证合模时的对位精度，避免吹塑过程中出现错模、飞边等问题。模具型腔内部完全复刻苏打瓶的外部造型，包括瓶口的螺纹衔接结构、瓶肩的过渡曲面、瓶身的防滑纹理、瓶底的花瓣式支撑结构都在型腔中做了精准的对应成型设计，底部设置独立的底模组件，与左右半模配合完成瓶底复杂曲面的成型，底模与半模的拼接处做了贴合止口设计，减少合模缝隙。渲染阶段对模具部件赋予金属模具钢材质，调整材质的粗糙度与金属反光参数，还原模具钢的哑光金属质感，对PET瓶体赋予透明蓝色塑料材质，调整材质的透光率、折射参数与表面光泽度，真实还原PET塑料瓶的通透质感，通过爆炸视角的渲染展示，清晰呈现模具各组件的拆分状态与装配关系，直观展示瓶体在模具中的成型位置。设计过程中充分考虑吹塑工艺的成型需求，在型腔对应位置预留了吹胀排气的间隙结构，合模导向结构做了顺滑过渡处理，保证模具开合动作顺畅，整体结构紧凑合理，可直接用于后续的模具加工工艺编制、吹塑工艺调试参考，完整呈现了小型PET饮料瓶吹塑模具的典型结构设计方案。
